Размеры профлиста 20 волна: параметры С20 и расчет ширины
Геометрические параметры профлиста С20 включают высоту профиля 20 мм, полную ширину 1150 мм и рабочую (полезную) ширину 1100 мм. При расчете площади покрытия для кровли или забора следует использовать именно показатель в 1100 мм, так как оставшиеся 50 мм уходят на монтажный нахлест соседних листов.
Основные размеры и характеристики профиля С20

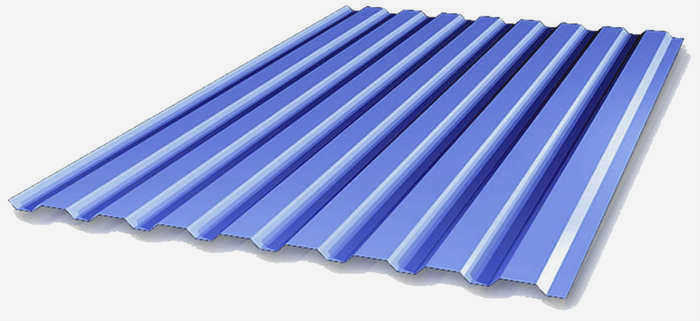

Маркировка С20 указывает на высоту волны, которая составляет 20 мм. Допускается отклонение этого параметра в пределах +/- 1 мм согласно стандартам качества. Профиль имеет симметричное трапециевидное сечение с повторяющимся шагом трапеции, равным 137,5 мм.

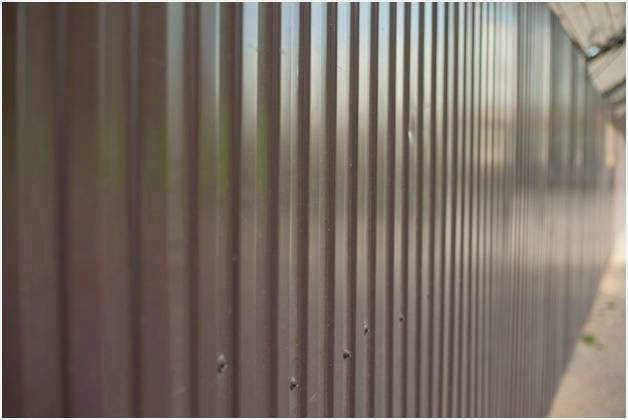

Важно различать два типа ширины изделия. Полная (габаритная) ширина — это расстояние между крайними точками листа до его укладки, она составляет 1150 мм. Рабочая же ширина является фактическим полезным размером после монтажа с учетом перекрытия волн. Для стандартного С20 этот параметр равен 1100 мм. Если вы планируете забор или крышу, расчет количества материала должен базироваться на значении 1100 мм.
Длина листов варьируется в широком диапазоне от 0,5 до 12 метров. В частном строительстве наиболее востребованы позиции длиной 1,5, 2, 2,5 или 3 метра. Для масштабных промышленных объектов чаще заказывают изделия длиной 6 метров. Изготовители могут нарезать полотно с шагом 0,3 или 0,5 метра под конкретные нужды заказчика.
Параметры толщины и веса

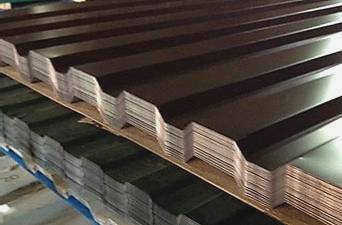

Толщина стального листа напрямую определяет жесткость конструкции и её способность выдерживать нагрузки. Производители выпускают продукцию в диапазоне от 0,35 до 0,8 мм (по некоторым данным до 0,9 мм). Выбор конкретного значения зависит от назначения:
-
Для временных ограждений и бюджетных работ подходят листы толщиной 0,3–0,4 мм.
-

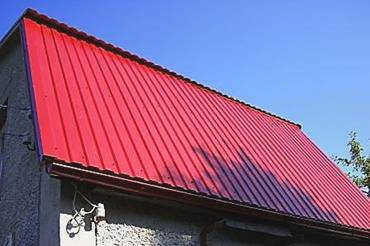

Оптимальным вариантом для фасадов, заборов и кровель считается сталь 0,45–0,6 мм.
-
Прочные несущие системы и кровли для хозяйственных построек требуют металла толщиной от 0,7 мм.
Вес изделия меняется пропорционально толщине стали. Ниже приведены значения массы одного квадратного метра полезной площади в зависимости от толщины профиля:
| Толщина металла, мм | Вес полезного м², кг |
|---|---|
| 0,45 | 4,5 |
| 0,5 | 4,9 |
| 0,55 | 5,4 |
| 0,6 | 5,8 |
| 0,65 | 6,3 |
| 0,7 | 7,7 |
Методика расчета веса и количества материала
Чтобы определить массу одного листа, можно воспользоваться формулой: умножьте ширину (в метрах) на длину (в метрах), затем на толщину металла (в мм) и плотность стали (7850 кг/м³). Например, для листа 1,2 м на 3 м с толщиной 0,5 мм расчет выглядит так: 1,2 × 3 × 0,0005 × 7850.
Существует и более простой способ через полезную площадь. Нужно перемножить рабочую ширину (например, 1,1 м) на длину листа и умножить результат на вес одного квадратного метра из таблицы выше. Для примера с листом длиной 5 метров и толщиной 0,5 мм: 1,1 × 5 × 4,9 = 26,95 кг.
При монтаже кровли с малым углом наклона (менее 14 градусов) требуется особый подход. В таких случаях листы укладывают с нахлестом в две волны для защиты от протечек. Это уменьшает эффективную рабочую ширину, что обязательно нужно заложить в проект перед покупкой.
Типы покрытий и их применение

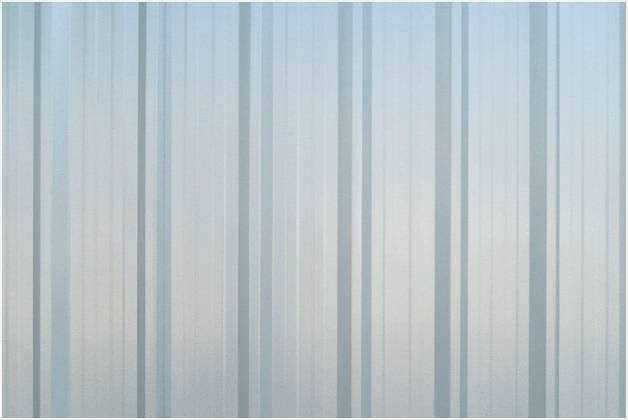

Профнастил С20 выпускается в двух основных вариантах исполнения: оцинкованный и с полимерным покрытием. Оцинкованные листы (маркировка ZN) стоят дешевле и подходят для временных сооружений или промышленных ангаров. Они обладают высокой коррозийной стойкостью, но не имеют декоративного эффекта.
Цветные листы защищены слоем полимера толщиной от 25 до 50 мкм. По способу нанесения выделяют:
-
Одностороннее покрытие — экономный вариант для фасадов и кровли, где внутренняя часть скрыта.
-

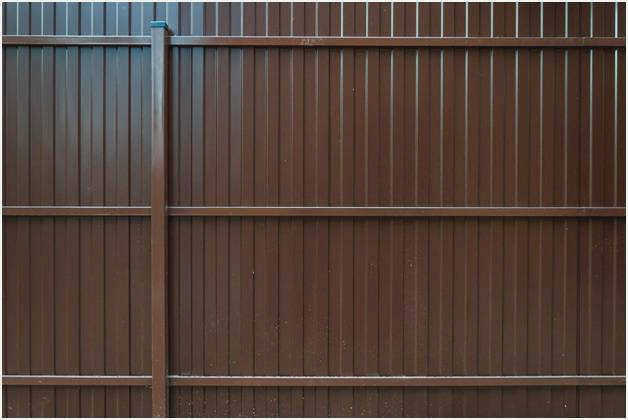

Двустороннее покрытие — идеально для заборов, так как обеспечивает эстетичный вид с обеих сторон. При этом палитра двусторонних листов обычно ограничена цветами коричневого, зеленого и бордового.
По типу полимера выделяют матовый полиэстер (срок службы до 40 лет), глянцевый полиэстер (около 20 лет) и более долговечный пурал. Выбор покрытия влияет не только на внешний вид, но и на общую стоимость всей конструкции.
