Профиль UD для гипсокартона: назначение и размеры

Профиль UD (направляющий) имеет типовые размеры сечения 28х27 мм и предназначен для монтажа по периметру помещения при создании подвесных потолков. Он служит основой, в которую впоследствии вставляются основные стоечные профили CD (ПП). В отличие от несущих элементов, UD-профиль крепится непосредственно к стенам или перекрытиям, формируя ровную рамку для будущего каркаса.

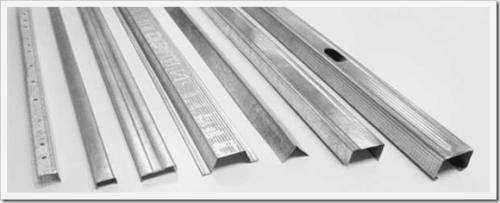

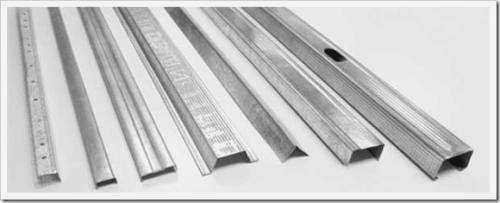

Разделение профилей по назначению: потолок vs стены

Главная ошибка при закупке материалов заключается в смешивании маркировок. Чтобы конструкция не деформировалась под собственным весом гипсокартона, нужно четко разделять системы для горизонтальных и вертикальных плоскостей.

Потолочные профили (системы для отделки перекрытий)

Эти элементы используются при монтаже подвесных потолков из ГКЛ или пластиковых панелей.

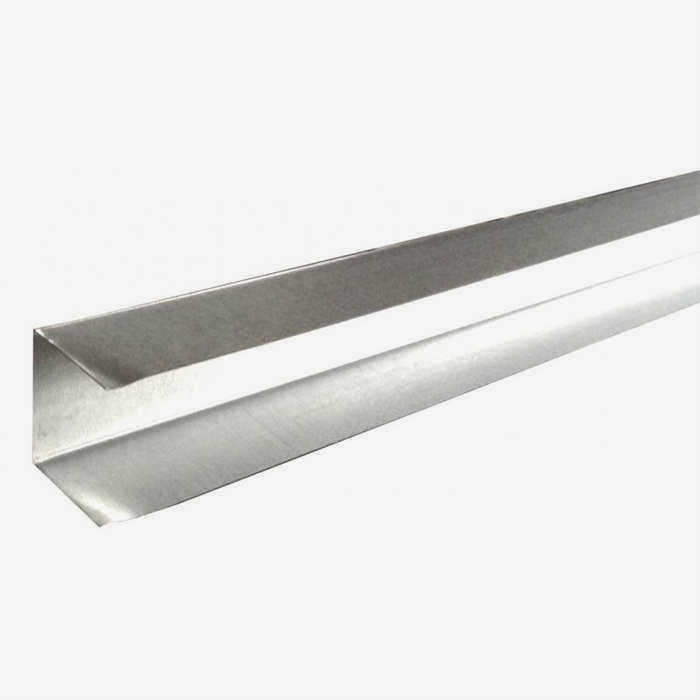

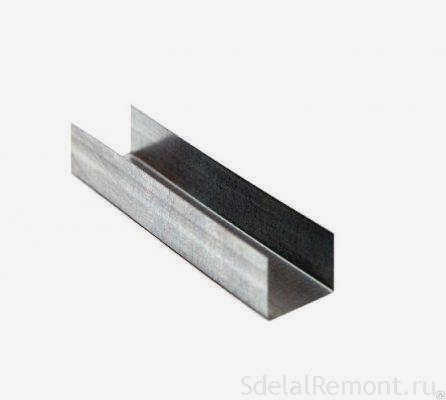

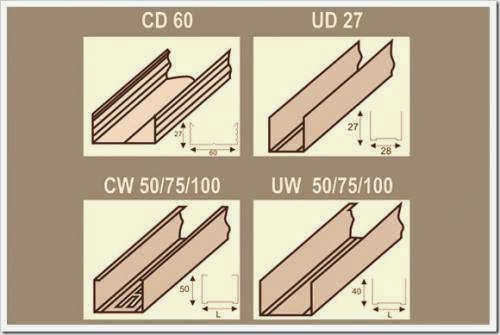

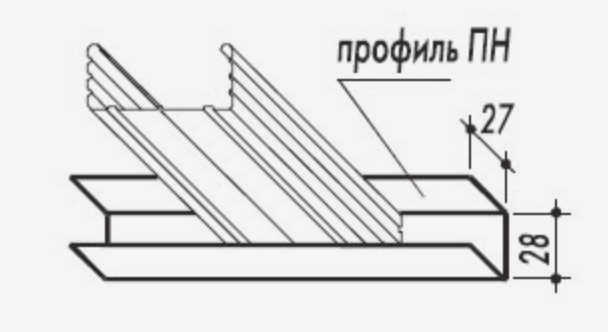

• UD-профиль (направляющий, аналог ПН). Имеет П-образную форму с размерами 28х27 мм. Его задача — задать геометрию по периметру стен. Он не требует использования подвесов и фиксируется к основанию напрямую.

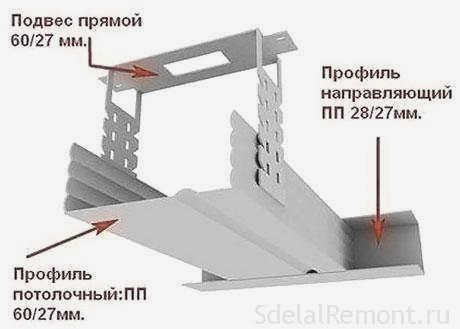

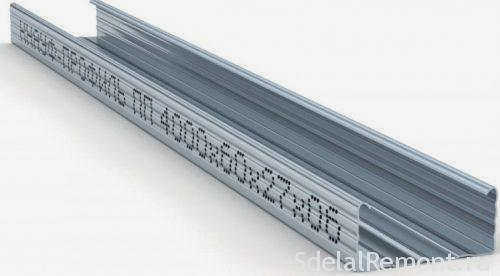

• CD-профиль (стоечный, аналог ПП). Это основной несущий элемент конструкции. Имеет сечение 60х27 мм. Его С-образная форма с загнутыми краями и дополнительными ребрами жесткости обеспечивает высокую устойчивость. CD-профили крепятся к потолку на подвесы и соединяются между собой поперечными перемычками.

Стеновые профили (системы для возведения перегородок)

Если ваша задача — построить фальшстену или межкомнатную перегородку, вам понадобятся другие изделия с увеличенным сечением.

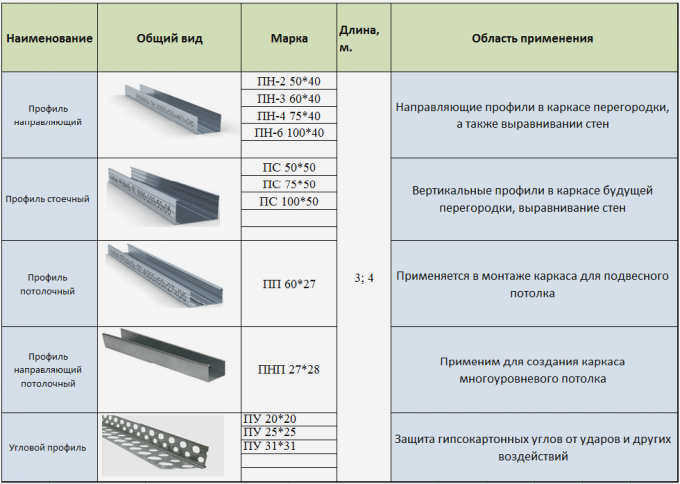

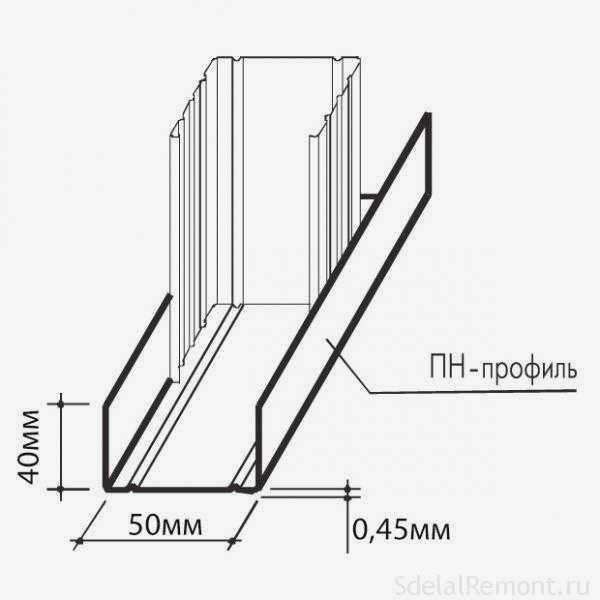

• UW-профиль (направляющий). Устанавливается на пол и потолок. Типовые размеры зависят от ширины планируемой стены: 50х40 мм, 75х40 мм или 100х40 мм.

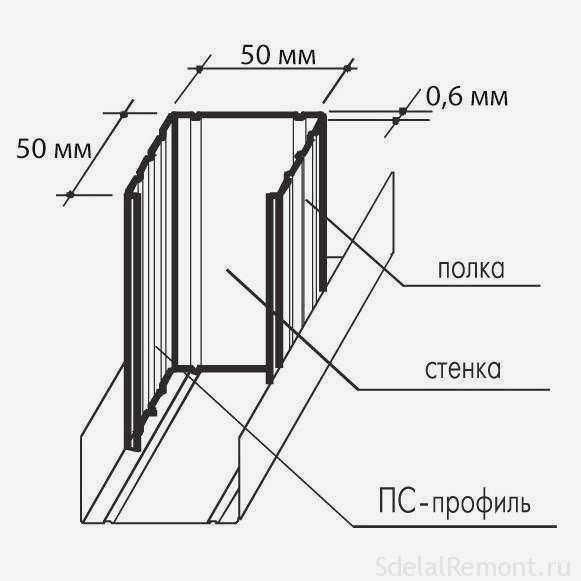

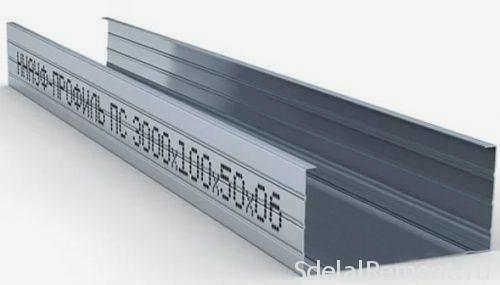

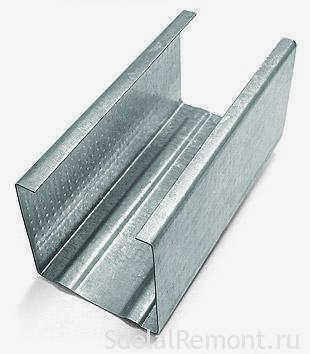

• CW-профиль (стоечный). Вертикальный элемент каркаса. Его ширина варьируется от 50 до 100 мм при высоте сечения 50 мм. В спинке стоечного профиля обычно предусмотрены три отверстия для удобной прокладки электрических кабелей и коммуникаций.

Специализированные элементы конструкции

Стандартного набора из направляющих и стоек часто недостаточно для сложных архитектурных решений. Для решения узких задач применяются дополнительные виды металлопроката.

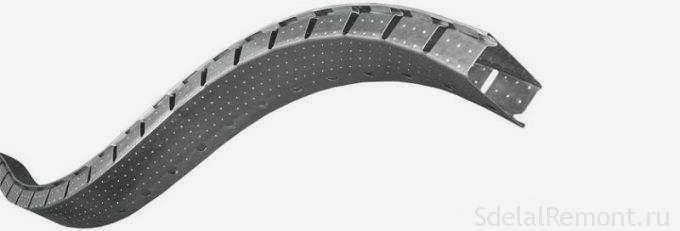

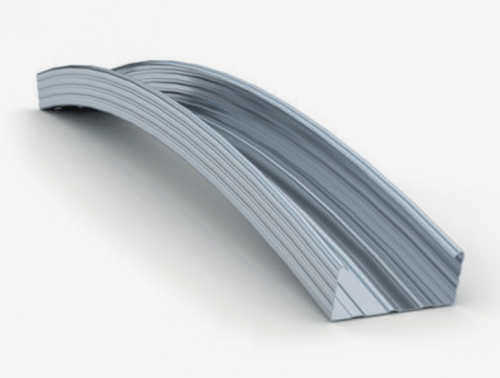

Усиленные конструкции требуют использования UA-профиля. Этот элемент обладает толщиной стенок до 2 мм, что позволяет ему выдерживать повышенные нагрузки. Его монтируют в местах установки тяжелых светильников или систем вентиляции. Для создания криволинейных форм и оформления арок применяют гибкие арочные профили.

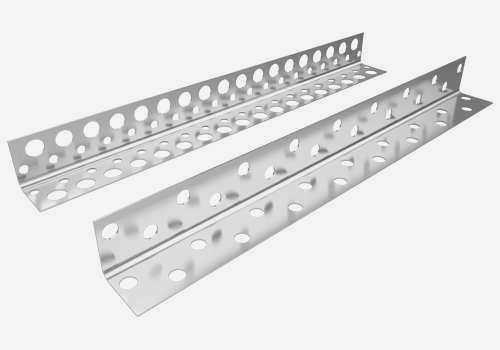

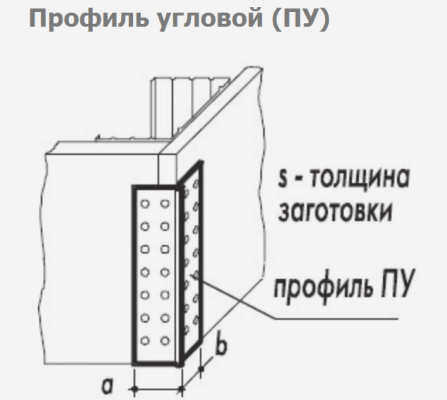

Для защиты углов и стыков листов гипсокартона используют L-образные элементы и перфорированные уголки. Это помогает избежать появления трещин на финишной отделке в местах примыкания к дверным проемам или оконным блокам.

Технические характеристики и критерии выбора

При выборе металла для каркаса ориентируйтесь не только на марку, но и на физические параметры изделия. Качество сборки напрямую зависит от способности профиля держать форму под весом плит ГКЛ.

Толщина металла. Оптимальный диапазон составляет 0,4–0,6 мм. Продукция с толщиной 0,5 или 0,6 мм обеспечивает максимальную жесткость каркаса. Если использовать слишком тонкий металл (менее 0,3 мм), конструкция будет легко гнуться, что приведет к провисанию потолка или трещинам на стенах.

Качество оцинковки. Профили изготавливаются из холоднокатаной стали с антикоррозийным покрытием. Важно визуально проверить наличие непрокрашенных участков. Хорошая оцинковка критична при работе в помещениях с повышенной влажностью, таких как ванные комнаты или балконы.

Ребра жесткости. На поверхности профиля должны быть четко выражены дополнительные бороздки. Они увеличивают прочность сечения без значительного утяжеления детали.

Параметр	Значение / Описание
Стандартная длина	3 или 4 метра
Толщина стенки	0,4 – 0,6 мм (оптимально 0,5 мм)
Форма сечения UD	П-образная (28х27 мм)
Форма сечения CD	С-образная (60х27 мм)

При монтаже важно соблюдать технологию резки. Рекомендуется использовать ножницы по металлу. При попытке распилить профиль шлифовальной машиной высокая скорость круга может нагреть сталь и разрушить защитный слой цинка, что спровоцирует коррозию в будущем.

Для надежной фиксации направляющих к основанию крепежные элементы (дюбели или гвозди) располагают с шагом 25–30 см. При монтаже подвесов для потолочного каркаса расстояние между ними составляет 40–60 см, в зависимости от ожидаемой нагрузки на поверхность.
