Проекты мангалов из кирпича с расчетами и порядовкой

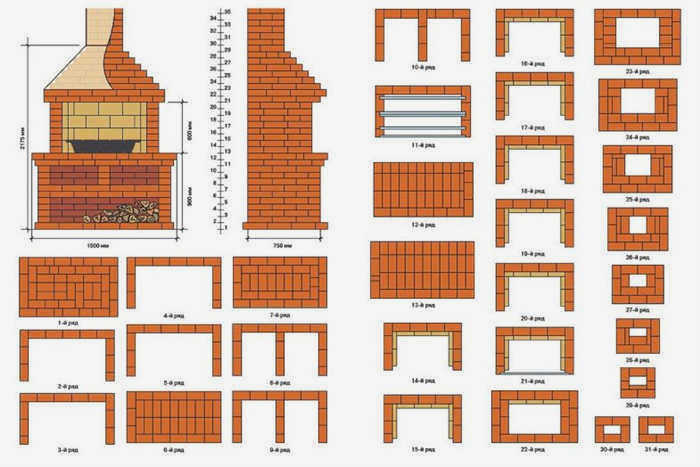

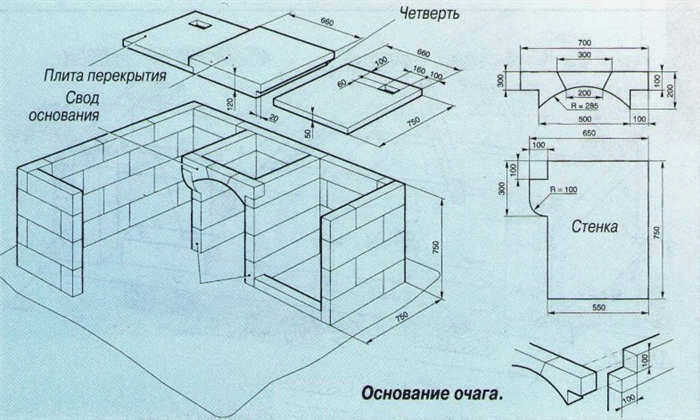

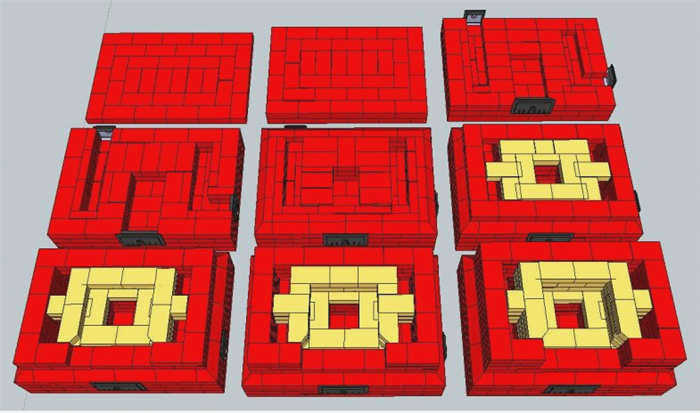

Для строительства надежного барбекю недостаточно просто купить кирпич. Вам необходим детальный проект, включающий порядовку (схему каждого ряда кладки), спецификацию всех элементов и точные инженерные расчеты. Без чертежа велик риск получить плохую тягу или трещины в кладке после первой же зимы.

Классификация проектов по сложности и назначению

Прежде чем заказывать материалы, нужно определить тип будущей конструкции. Проекты различаются не только внешним видом, но и функциональным наполнением. Ниже вы найдете подробный обзор основных вариантов.

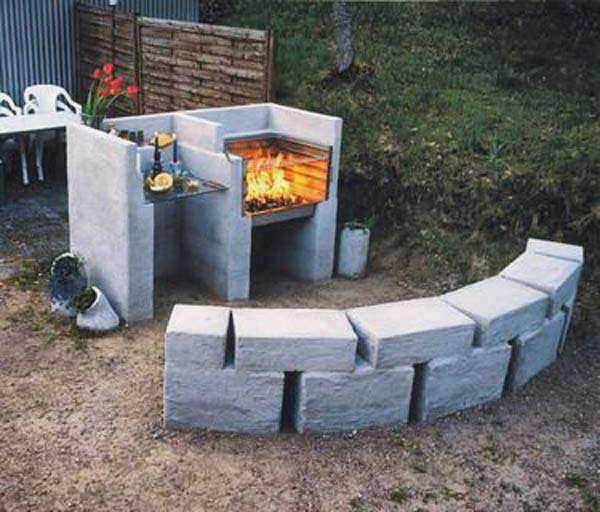

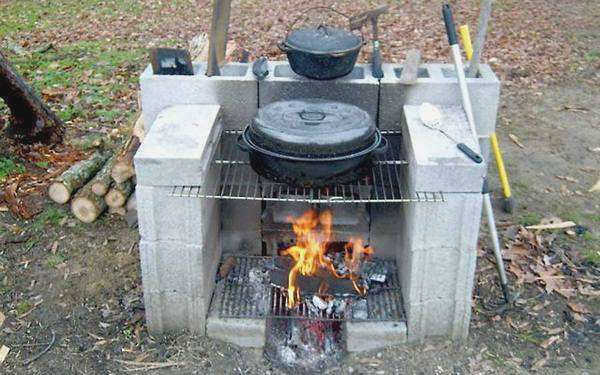

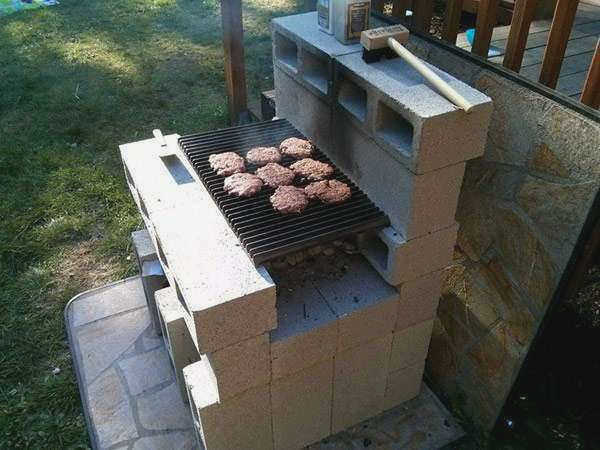

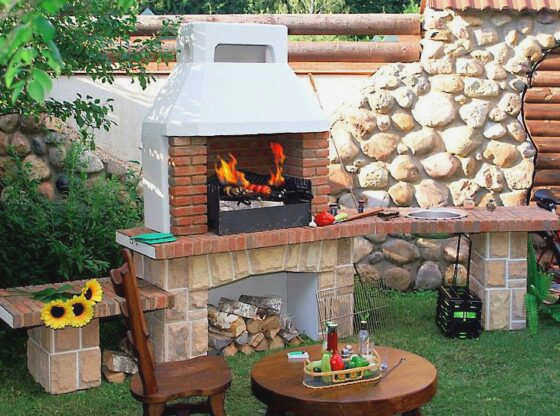

Мини-мангалы. Это простые решения, состоящие преимущественно из жаровни. Такой проект подходит для небольших участков. Если нет возможности строить капитальное сооружение, можно собрать временный гриль всего из 20 штук кирпичей и металлической решетки. В этом случае достаточно выложить 12 кирпичей прямоугольником с промежутком около 5 мм для циркуляции воздуха.

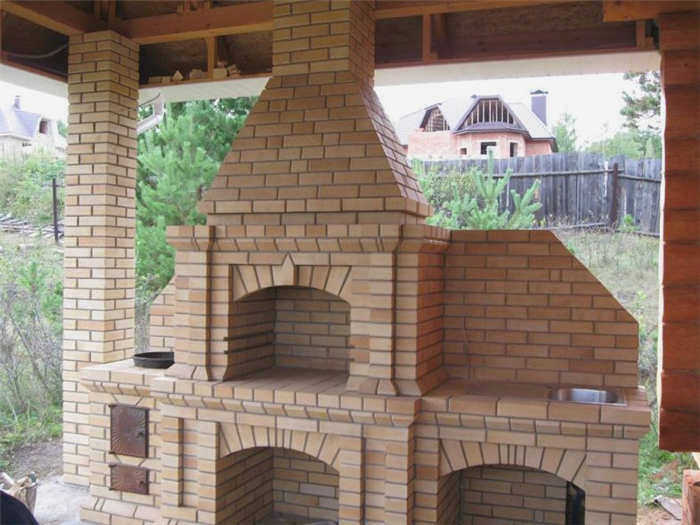

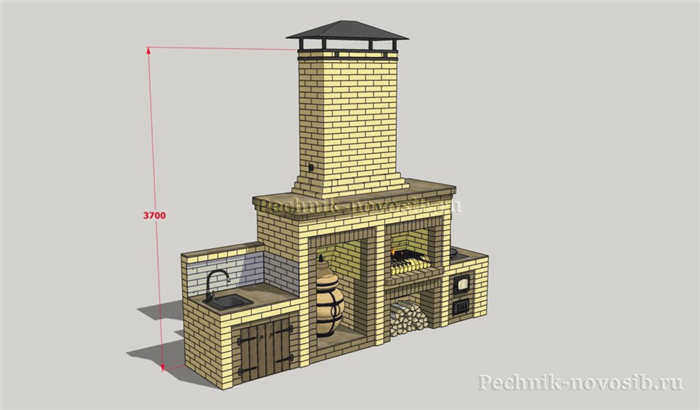

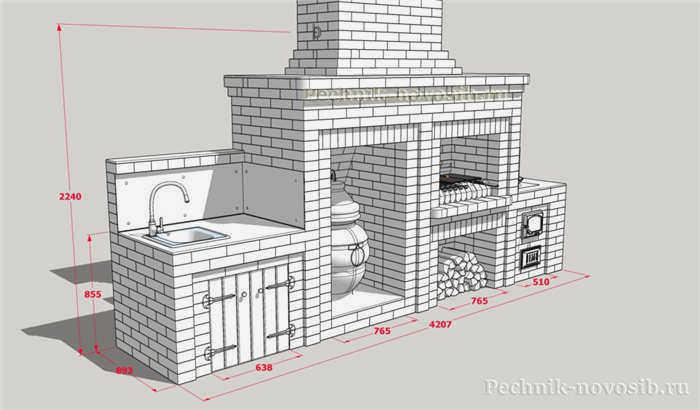

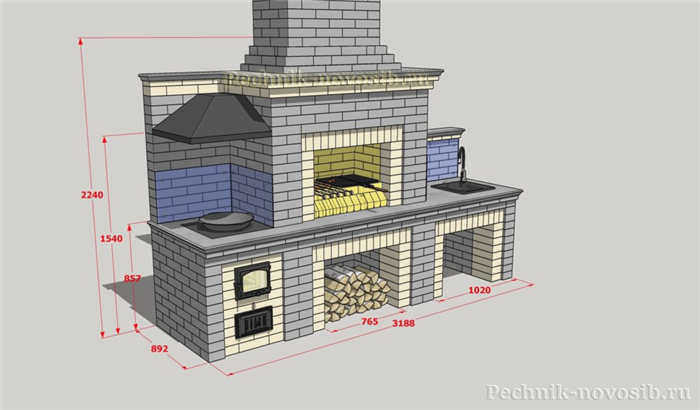

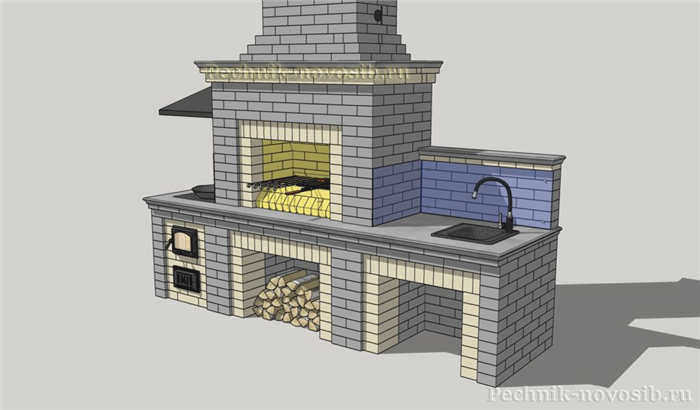

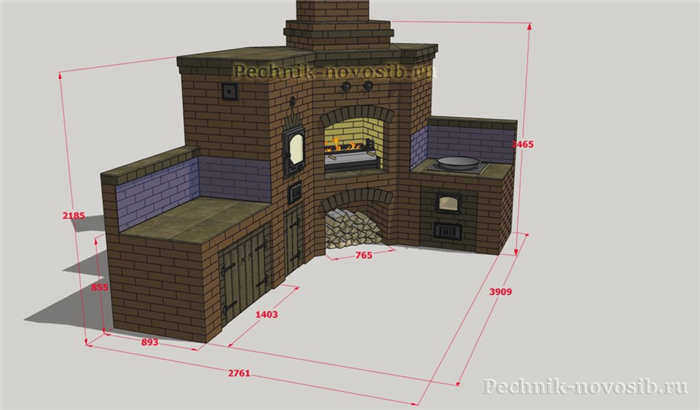

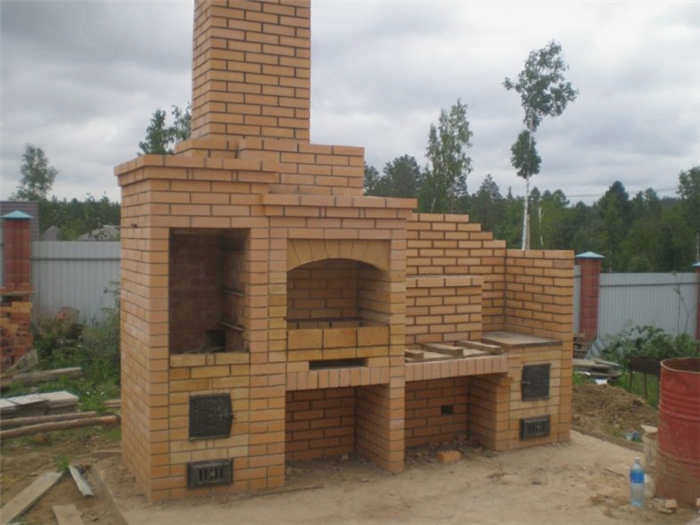

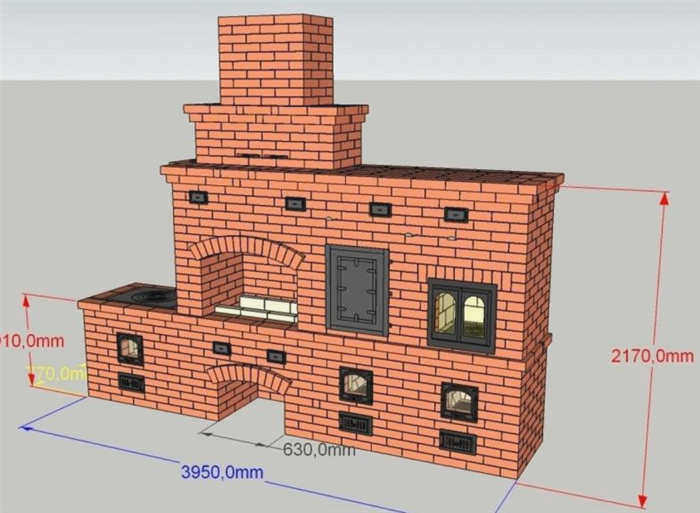

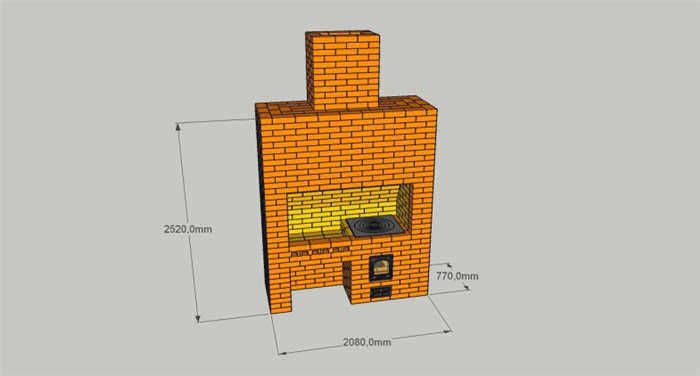

Комплексы «Дачник». Средний по сложности вариант объединяет мангальную зону со столешницей и дровником. Это базовое решение для регулярного использования. Некоторые модели представляют собой уголковые конструкции, которые могут включать в себя печь и плиту под казан.

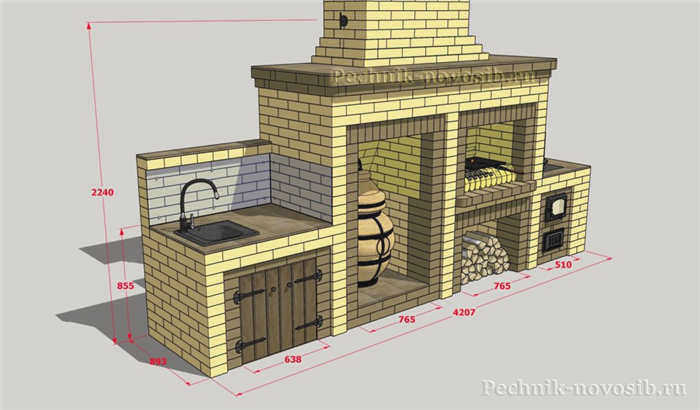

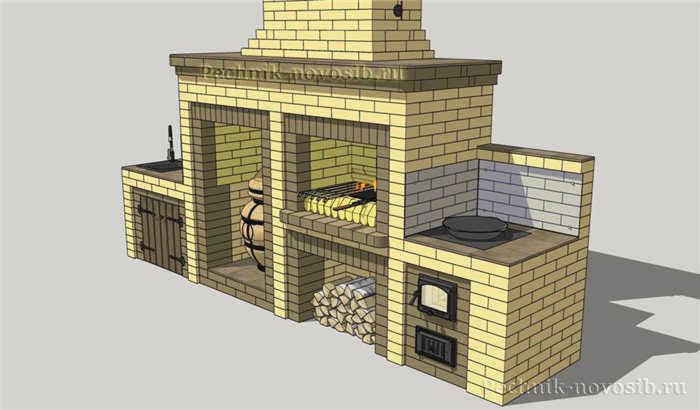

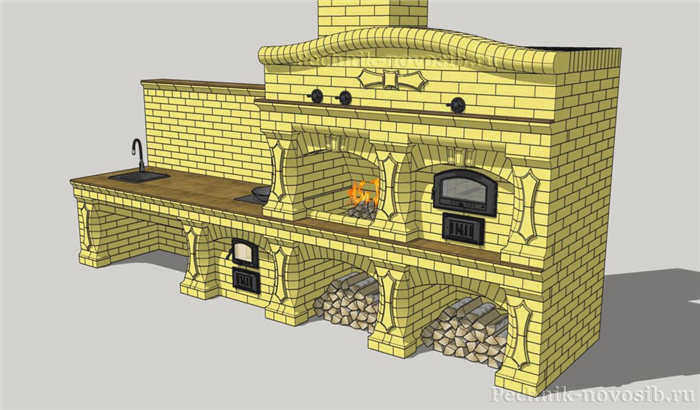

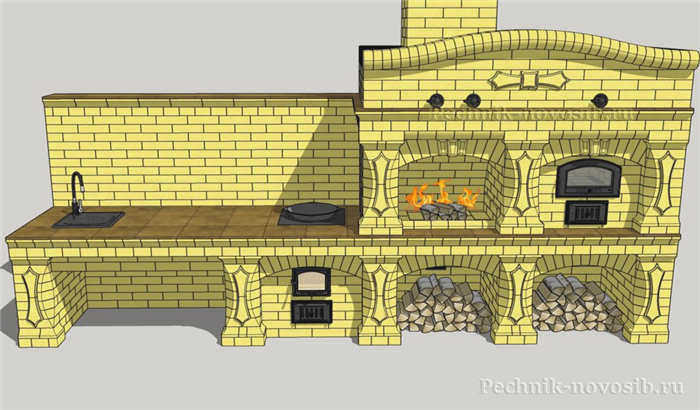

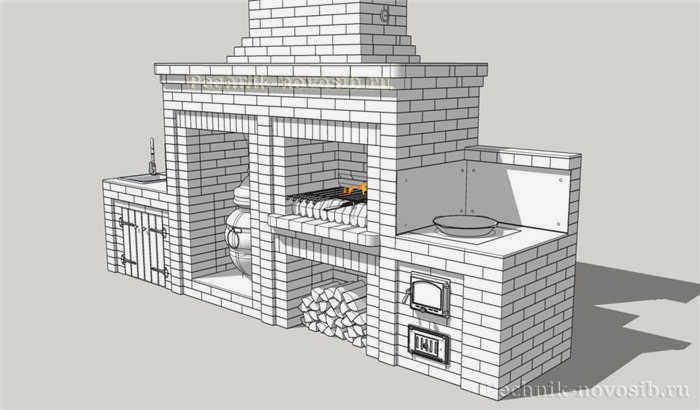

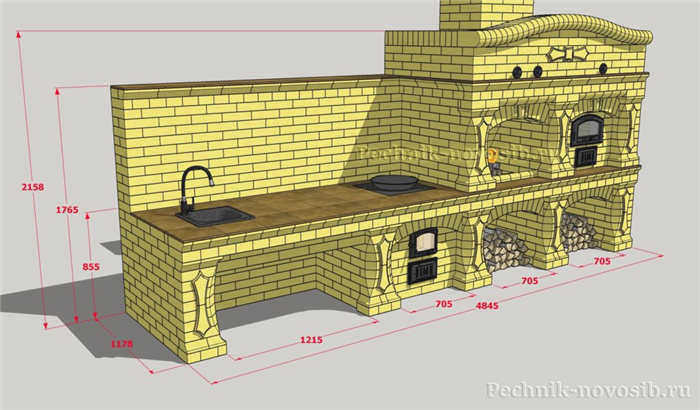

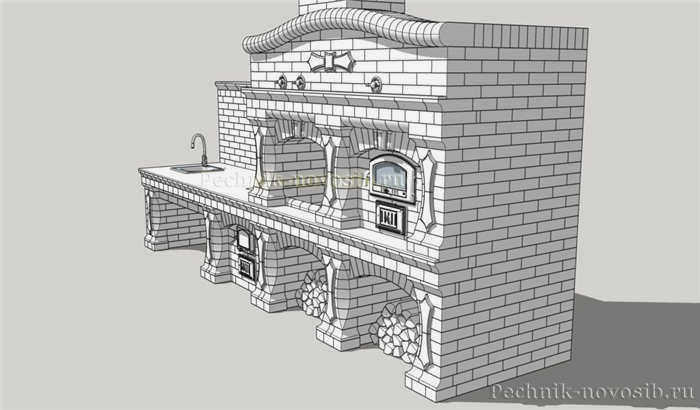

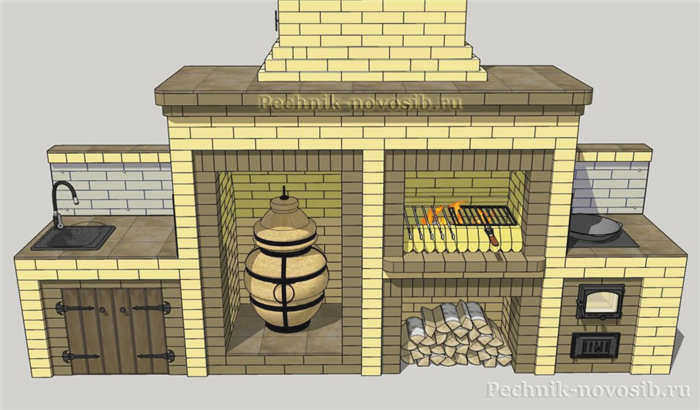

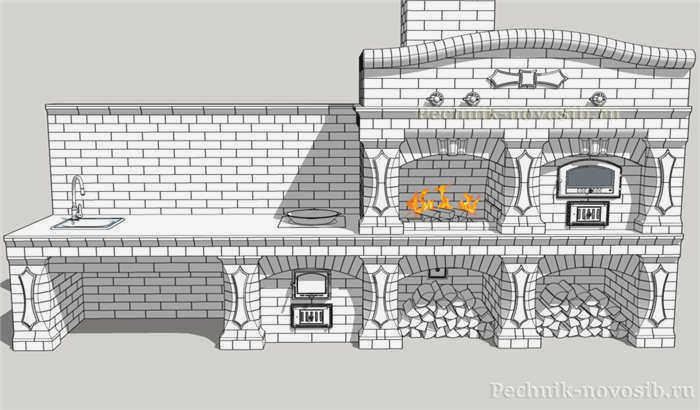

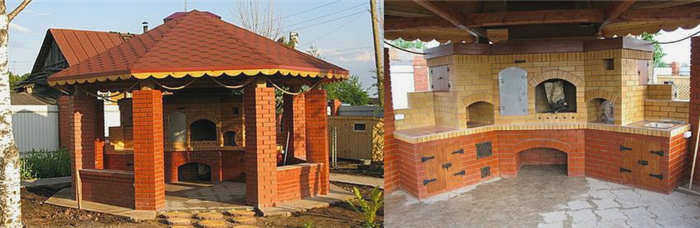

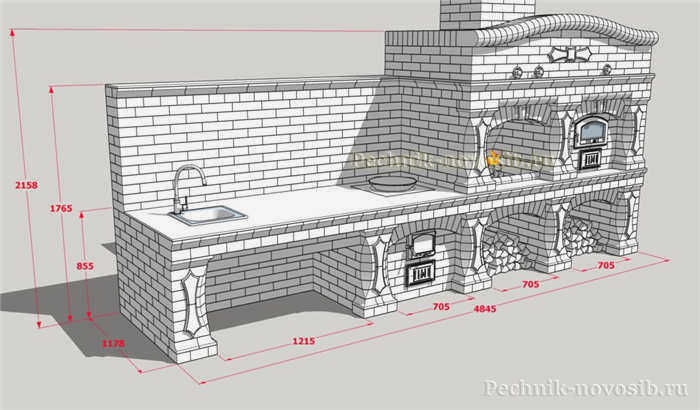

Профессиональные зоны. Сложные многофункциональные мангальных комплексов. Они могут объединять в себе гриль, коптильню, мойку с подключением к канализации и даже мини-русскую печь. Например, формат «3 в 1» позволяет использовать конструкцию как кирпичный гриль, барбекю и коптильню одновременно.

Выбор типа конструкции напрямую влияет на объем необходимых материалов. Если вы планируете строить самостоятельно впервые, лучше выбрать проекты с пометкой «легкий». Сложные мангальных комплексов требуют навыков работы с электроинструментом и умения выполнять сложные резы кирпича под углом. Чтобы купить проект барбекю, нужно сначала оценить свои возможности в кладке.

Инженерные расчеты: размеры и эргономика

Проектирование начинается с определения рабочих габаритов. Ошибки здесь сделают процесс готовки мучительным.

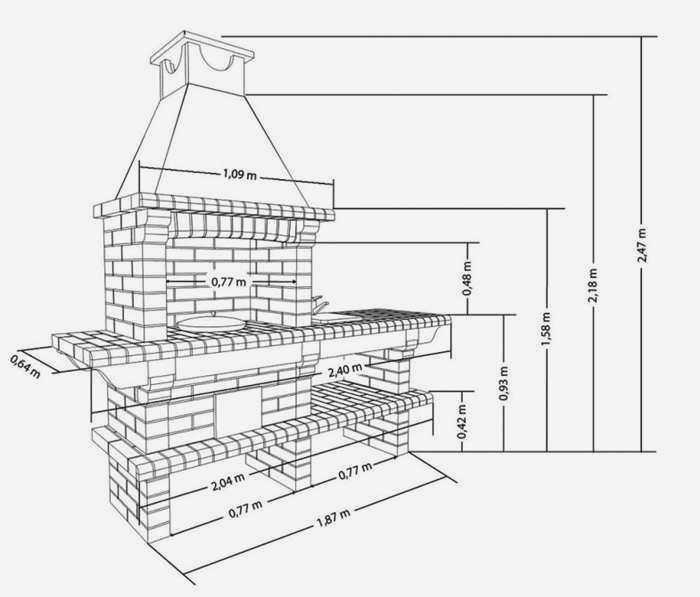

Оптимальная высота рабочей поверхности составляет от 80 до 90 см от уровня площадки до верхней линии жаровни. Если сделать конструкцию ниже, придется постоянно наклоняться к углям. Слишком высокая плита помешает контролировать процесс жарки мяса. Глубина жаровни также должна быть четко прописана в чертеже для правильного распределения жара. Оптимальной считается глубина около 20 см, так как меньшее значение приведет к быстрому подгоранию мяса.

Ширина мангальной зоны обычно варьируется в пределах 70–100 см. Этого достаточно для использования нескольких шампуров одновременно без избыточного расхода топлива. Каждый проект должен учитывать также высоту топки. Слишком высокая топка ухудшает тягу.

Выбор материалов и расчет количества

Главная ошибка новичков — использование одного типа материала для всей конструкции. Кирпич подбирается под конкретную температурную нагрузку. Внутренняя часть жаровни выкладывается исключительно шамотным (огнеупорным) кирпичом. Для внешней облицовки используют полнотелый красный кирпич высокого качества.

Для декоративной отделки можно применить клинкерный кирпич. Его оттенок должен гармонировать с основным цветом конструкции. Категорически запрещено использовать силикатный или пустотелый кирпич для зон нагрева. Силикат плохо переносит влагу и резкие перепады температур.

Точный расчет материалов помогает избежать лишних трат. Например, для мангального комплекса с варочной плитой может потребоваться 600 штук одинарного кирпича и 100 единиц огнеупорного. Если вы решите построить шашлычный комплекс из 300 кирпичей, расчет будет иным. Чтобы не ошибиться, лучше купить проект барбекю, где уже указана вся спецификация: от количества цемента (например, 6 мешков) до стального уголка (около 6 метров).

Подготовка основания и возведение фундамента

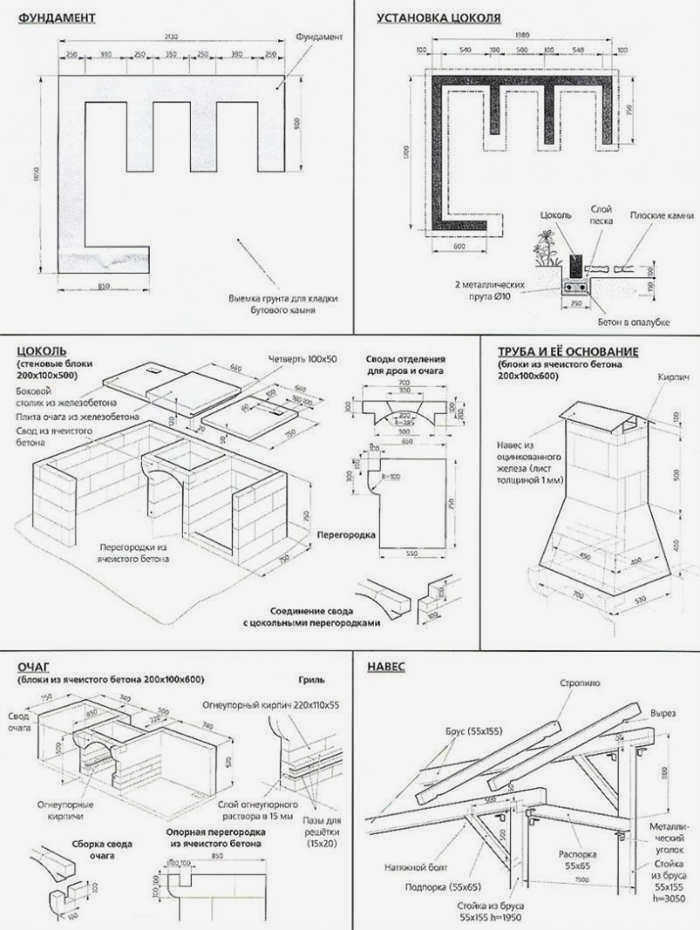

Кирпичное барбекю — это тяжелая стационарная конструкция. Она требует монолитного усиленного фундамента. Тип фундамента зависит от габаритов объекта: он может быть квадратным, округлым или даже треугольным.

Процесс подготовки включает следующие шаги:

1. Разметка участка с помощью колышков и веревок.

2. Выкапывание траншеи глубиной 30–40 см. Ширина должна быть на 5 см больше планируемого фундамента.

3. Утрамбовка дна траншеи шлаком для создания плотной подушки.

4. Монтаж опалубки из досок. Для повышения прочности внутрь можно уложить металлический лом или обрезки арматуры.

5. Заливка бетонного раствора.

Важно учитывать, что фундамент должен быть на 100 мм больше по краям, чем сама кирпичная кладка. Бетону необходимо дать отстояться не менее 3 суток. Перед началом кладки на поверхность фундамента обязательно укладывается слой рубероида для гидроизоляции.

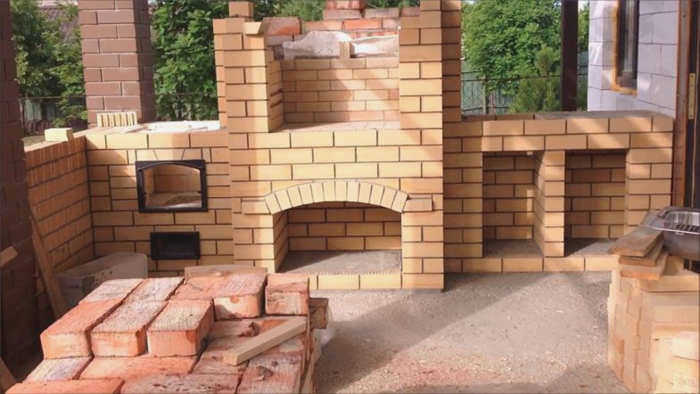

Технология возведения и нюансы кладки

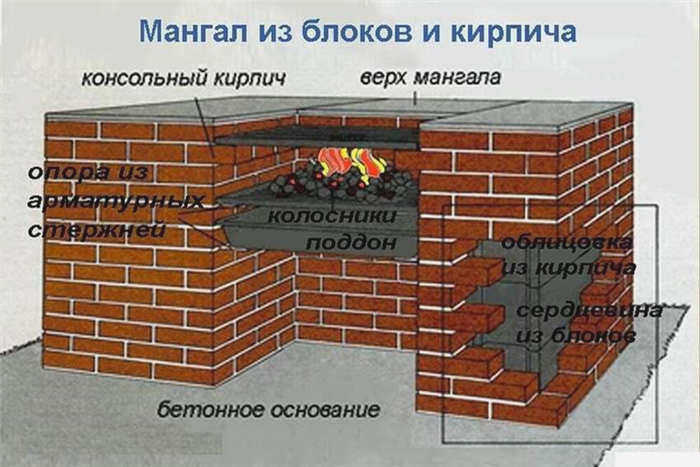

Строительство стенок начинается с застилания рубероида на стяжке фундамента. Сначала выкладывается около 5 рядов кирпича в полкирпича на обычный раствор с проемами 50 мм. Затем укладывается металлический поддон для угля. После этого продолжается кладка еще двух рядов, после чего устанавливается решетка и защита от ветра.

При работе с огнеупорным кирпичом помните важное правило: угли нельзя заливать водой. Резкий перепад температур быстро разрушит материал. Если вы используете обычный металлический мангал, положите на дно шамот — это увеличит срок службы и поднимет высоту жаровни до рекомендуемых 16 см.

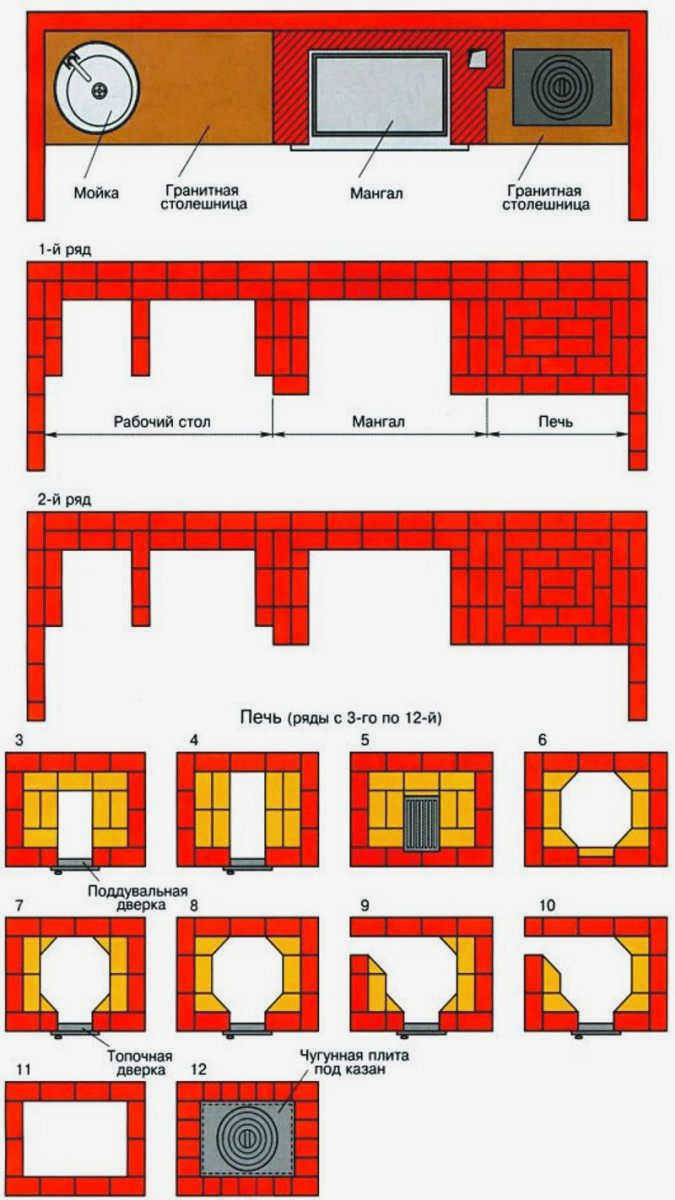

Для создания сложных форм, например арок, необходимо заранее подготовить шаблон из гипсокартона. При кладке важно использовать инструмент для выравнивания швов, чтобы придать конструкции эстетичный вид. Чтобы выбрать этот проект, ориентируйтесь на наличие в нем порядовки — это избавит от необходимости «додумывать» схему на ходу.

Инструментарий и безопасность

Для качественной работы вам потребуется набор профессионального инструмента. Помимо лопаты и ведра, обязательны уровень для проверки осей и резиновый молоток для правки кирпича. Резка кирпича — трудоемкий этап. Вам понадобятся болгарка с алмазным диском или камнерезный станок.

При работе с электроинструментом крайне важно использовать защитную маску. Кирпичная пыль вредна для легких, поэтому соблюдение мер безопасности является приоритетом. Раствор должен иметь густую консистенцию: при его сбрасывании с мастерка на инструменте должен оставаться четкий след. Слишком жидкая смесь приведет к появлению трещин после высыхания.

Если ваша цель — создать полноценную зону отдыха, где есть и гриль барбекю коптильня, а также плита для казана, подготовьтесь к серьезному объему работ. Тщательное следование чертежам гарантирует, что ваше барбекю из кирпича прослужит десятилетия.
