Прямая и обратная полярность при сварке электродом: отличия

При сварке постоянным током (DC) выбор между прямой и обратной полярностью определяет, куда именно будет направлен основной тепловой поток: на свариваемую деталь или на сам электрод. Это распределение энергии напрямую влияет на глубину провара, ширину шва и риск повреждения металла.

Физика процесса: почему нагрев распределяется неравномерно

Чтобы понимать логику выбора режима, нужно обратиться к физике электрической дуги. Сварочная дуга выделяет тепло крайне неравномерно. Около 2/3 всей тепловой мощности концентрируется на аноде (положительном полюсе), и только около 1/3 — на катоде (отрицательном).

Это происходит из-за движения электронов. Отрицательно заряженные частицы ускоряются от катода к аноду, а при ударе о поверхность анода их кинетическая энергия мгновенно преобразуется в тепло. Разница температур между полюсами может достигать 1000 °C. Следовательно, тот элемент цепи, который подключен к «плюсу», всегда будет нагреваться значительно сильнее.

В современной документации и на профессиональных инверторах вместо старых терминов DCSP и DCRP используются международные обозначения:

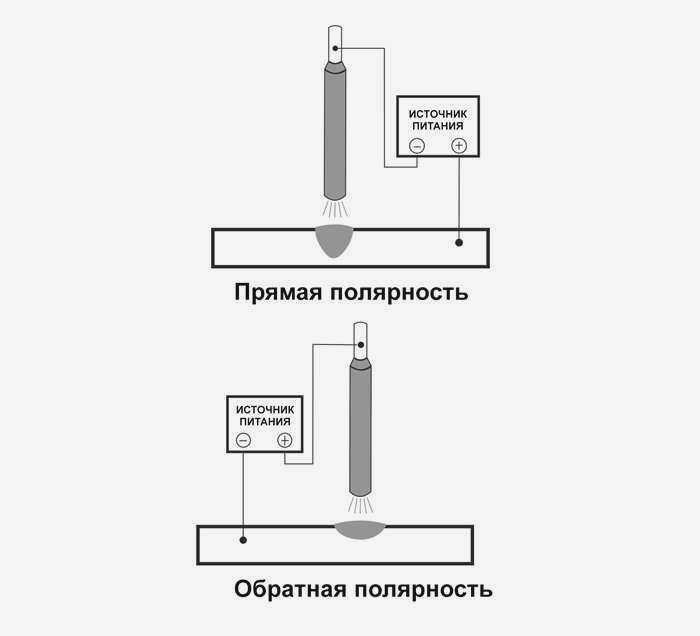

• DCEN (Direct Current Electrode Negative) — прямая полярность, когда электрод подключен к «минусу».

• DCEP (Direct Current Electrode Positive) — обратная полярность, когда электрод подключен к «плюсу».

Прямая полярность (DCEN): акцент на провар

При прямой полярности держатель электрода подключается к отрицательной клемме («−»), а зажим массы — к положительной («+»). В этой схеме деталь становится анодом и принимает на себя основной удар тепла.

Результаты применения:

1. Глубокое проплавление. Энергия уходит в металл, что позволяет эффективно сваривать толстостенные заготовки (от 4–5 мм и выше).

2. Узкий шов. Концентрированный тепловой пучок формирует качественный корневой шов при минимальной ширине наплавки.

3. Защита расходников. Электрод нагревается умеренно, что позволяет вести длинные швы без риска перегрева обмазки или оплавления стержня.

Этот режим незаменим в TIG-сварке (аргонодуговой сварке) сталей и титана. Поскольку вольфрамовый электрод имеет низкую температуру плавления, его подключают к «минусу», чтобы он оставался холодным и сохранял острую форму. Также DCEN используют при плазменной резке стали для защиты неплавящегося катода.

Обратная полярность (DCEP): контроль тонких металлов

При обратной полярности электрод подключается к «+», а зажим массы — к «−». Теперь анодом становится сам электрод, и он принимает на себя около 2/3 тепловой мощности.

Результаты применения:

1. Бережное отношение к металлу. Тепловое воздействие на деталь снижается, что критически важно для тонколистового металла (до 2–3 мм), где велик риск прожога.

2. Стабильный перенос металла. В полуавтоматической сварке MIG/MAG именно обратная полярность обеспечивает мелкокапельный или струйный перенос, минимизируя разбрызгивание.

3. Широкая ванна. Шов получается более мягким и широким, что помогает при выполнении облицовочных швов.

Важным физическим эффектом DCEP является «катодное очищение». На поверхности детали (которая здесь является катодом) возникают подвижные пятна с высокой плотностью тока. Они буквально разрушают тугоплавкую оксидную пленку алюминия, позволяя дуге стабильно работать. Именно поэтому сварка алюминия требует переменного тока (AC), где фазы очищения и провара чередуются.

Критерии выбора: шпаргалка для сварщика

Выбор режима не может быть случайным. Он строится на пересечении трех параметров: толщины, типа металла и марки электрода.

Толщина заготовки Для массивных деталей (балки, трубы от 5 мм) выбирайте прямую полярность (DCEN). Если перед вами тонкий профиль или лист, используйте обратную полярность (DCEP), чтобы избежать сквозных отверстий. При работе с тонкими металлами не пытайтесь просто снизить ток — переключите полярность на обратную.

Тип материала

• Углеродистые и низколегированные стали: Работают в обоих режимах, выбор зависит от толщины.

• Нержавеющая сталь и высоколегированные сплавы: Требуют обратной полярности (DCEP). Это предотвращает выгорание ценных легирующих элементов, таких как хром и никель, сохраняя коррозийную стойкость шва.

• Чугун: Часто сваривается на обратной полярности минимальными токами для снижения термических напряжений и риска трещин.

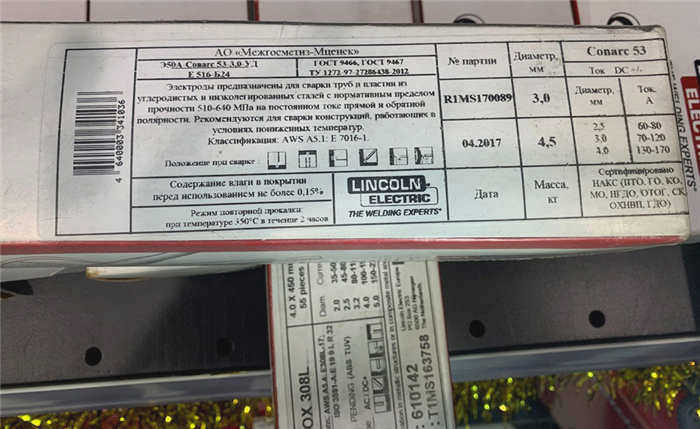

Тип электрода (ММА) Всегда проверяйте паспорт на упаковке.

1. Электроды с основным покрытием (например, УОНИ) требуют строго обратной полярности (DCEP) для стабильной дуги и низкого содержания водорода в шве.

2. Рутиловые электроды (МР-3, ОК-46) универсальны: они хорошо держат дугу как на прямой, так и на обратной полярности.

3. Кислотные электроды часто требуют прямой полярности для работы с сырым металлом.

Последствия ошибок при подключении

Неправильный выбор режима — это не просто эстетический дефект. Ошибки приводят к серьезным техническим проблемам:

• При использовании обратной полярности на толстом металле вы получите непровар (шов лежит сверху, но не соединяет детали).

• При попытке варить тонкую нержавейку прямой полярностью произойдет прожог или изменение структуры металла.

• Неправильная полярность для конкретного типа электрода вызывает сильное разбрызгивание, нестабильность дуги и появление пор в шве.

Если вы сомневаетесь, всегда делайте пробный шов на обрезке того же материала. Это позволит увидеть реальную форму сварочной ванны и скорректировать силу тока до начала основной работы.
