Приточно-вытяжной клапан с рекуперацией в стену: принцип работы

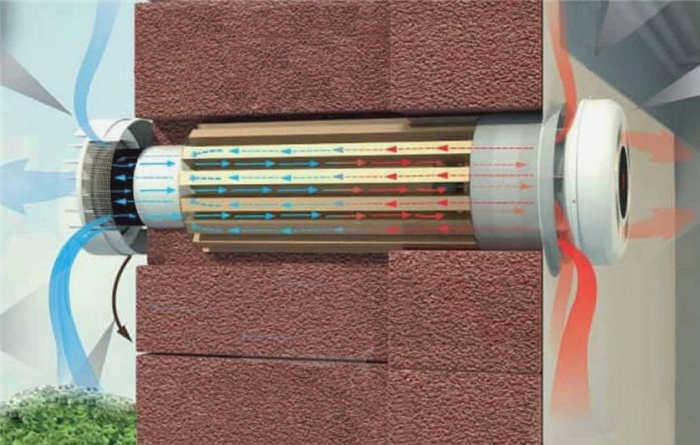

Приточный клапан с рекуператором в стену — это компактное устройство для вентиляции, которое объединяет функции приточного отверстия и теплообменника. Он устанавливается непосредственно в наружную стену здания и обеспечивает подачу свежего воздуха, одновременно восстанавливая часть тепла из выходящего потока. Это позволяет значительно снизить потери энергии на обогрев помещения в холодное время года по сравнению с обычными проветривателями.

Как работает стеновой рекуператор

Принцип работы устройства основан на передаче тепловой энергии без прямого смешивания воздушных масс. Если бы потоки перемешивались, смысл вентиляции пропал бы из-за возврата отработанного воздуха в комнату. Процесс происходит по следующему алгоритму:

1. Внешний блок забирает наружный воздух с улицы.

2. Воздух проходит через систему фильтров, которые очищают его от пыли и других загрязнений.

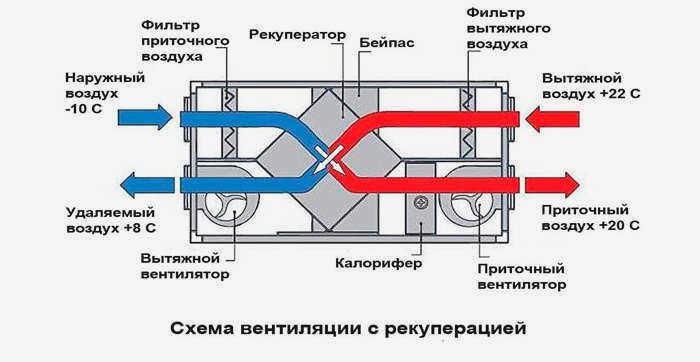

3. Охлажденный свежий поток попадает в рекуператор. Там теплообмен происходит за счет энергии вытяжного потока (отработанного воздуха из помещения), который направляется навстречу приточному.

4. Подогретый воздух подается внутрь комнаты через внутренний блок.

Движение воздуха может обеспечиваться либо двумя отдельными вентиляторами, либо одним, работающим в реверсивном режиме. В зависимости от конструкции теплообменника эффективность (КПД) таких систем составляет от 30% до 96%. На итоговый показатель влияют скорость движения потока, разница температур между улицей и помещением и тип используемого кассетного блока.

Типы рекуператоров в компактных устройствах

При выборе настенного клапана важно понимать конструкцию теплообменника, так как от этого зависит эксплуатация прибора.

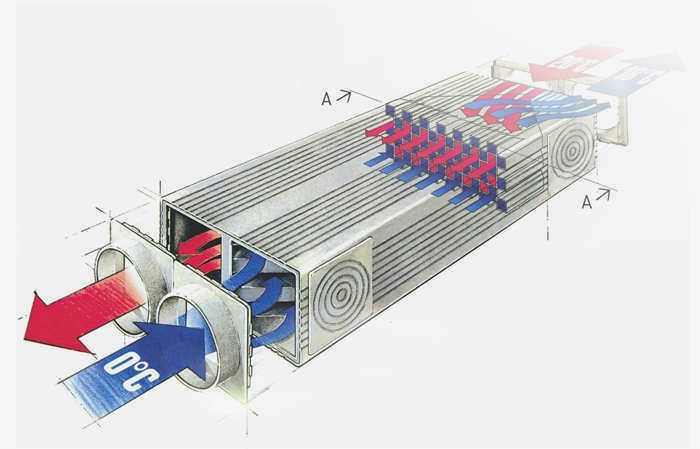

Пластинчатые рекуператоры являются наиболее распространенным вариантом. Теплообмен здесь реализуется через ряд тонких пластин, по которым проходят потоки воздуха. КПД таких моделей обычно находится в диапазоне 50–75%. Главная особенность конструкции заключается в том, что в процессе работы образуется конденсат. Поэтому система обязательно должна быть доукомплектована специальным отводом для жидкости.

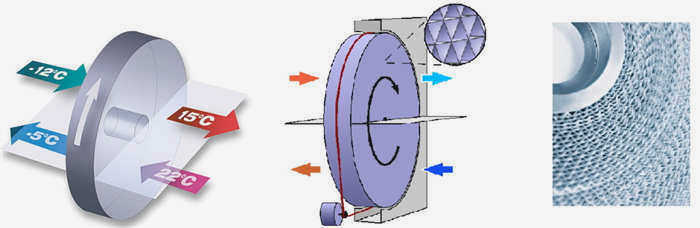

Роторные устройства имеют цилиндрическую форму и заполнены слоями гофрированной стали. Внутри находится вращающийся барабан, который последовательно пропускает сначала теплый, а затем холодный воздух. Такой тип рекуперации эффективен, так как отсутствие обмерзания позволяет достигать КПД 75–85%. Однако роторные агрегаты чаще применяются в крупных установках для торговых центров или больниц из-за их габаритов и сложности обслуживания.

Существуют также менее массовые решения:

• Рекуператоры с промежуточным теплоносителем (вода или водно-гликолевый раствор) с КПД 40–60%.

• Тепловые трубки, наполненные фреоном, показывающие эффективность 50–70%.

• Камерные рекуператоры, где заслонка периодически меняет местами воздушные потоки, обеспечивая КПД до 90%.

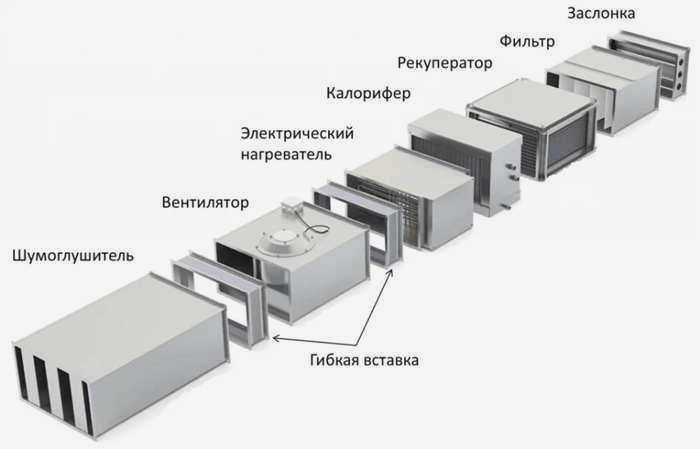

Сравнение: настенный клапан или полноценная ПВУ

Часто возникает вопрос, стоит ли ограничиваться компактным клапаном в стене или нужно проектировать сложную приточно-вытяжную установку (ПВУ). Настенный рекуператор — это разумный компромисс. Он идеально подходит для небольших помещений и монтажа без масштабных строительных работ, так как устанавливается прямо в отверстие в стене.

Однако у таких устройств есть свои ограничения. Производительность настенного клапана значительно ниже, чем у канальной системы. Если вам нужно обеспечить качественный воздухообмен во всем загородном доме или большой квартире, одного клапана будет недостаточно. Полноценная приточно-вытяжная установка позволяет подключать дополнительные модули: увлажнители, ионизаторы или датчики CO2, создавая индивидуальный микроклимат во всех комнатах сразу.

Особенности монтажа и эксплуатации

Для установки устройства в стену требуется использование алмазного инструмента для создания отверстия (диаметр может достигать 250 мм). Важный технический нюанс: монтажное отверстие должно иметь уклон примерно 3 градуса в сторону фундамента здания. Это необходимо для правильного отвода влаги. Внешний патрубок при этом должен выступать за поверхность стены не менее чем на 5 см.

Эксплуатация требует внимания к двум аспектам. Во-первых, необходима регулярная очистка или замена фильтров, чтобы воздух оставался чистым и вентилятор не работал с перегрузкой. Во-вторых, нужно учитывать риск обмерзания при экстремально низких температурах. Если блок начинает покрываться льдом, эффективность системы падает. В профессиональных установках это решается системами размораживания, но в компактных моделях важно правильно подобрать мощность под климатические условия вашего региона.
