Приспособление для пилки дров бензопилой своими руками

Для безопасной заготовки топлива обычные козлы не подходят. При использовании цепного инструмента существует риск опрокидывания легкой конструкции из-за боковых усилий или заклинивания шины в распиле. Чтобы избежать травм, необходимо использовать тяжелые и прочные и устойчивые конструкции с широким основанием.

Классификация приспособлений для работы

Выбор устройства напрямую зависит от объема древесины и типа используемого инструмента. Все варианты можно разделить на несколько категорий по назначению и сложности изготовления.

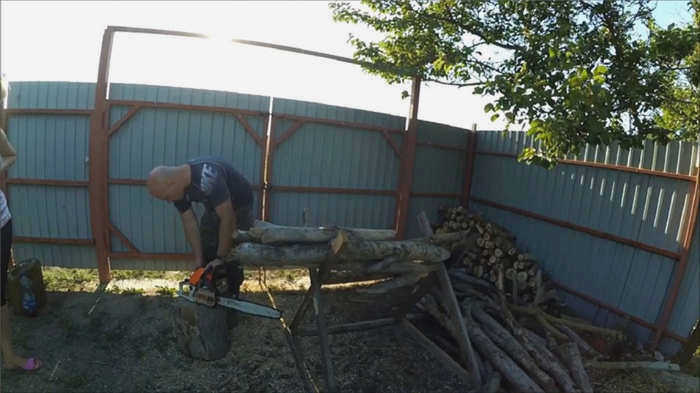

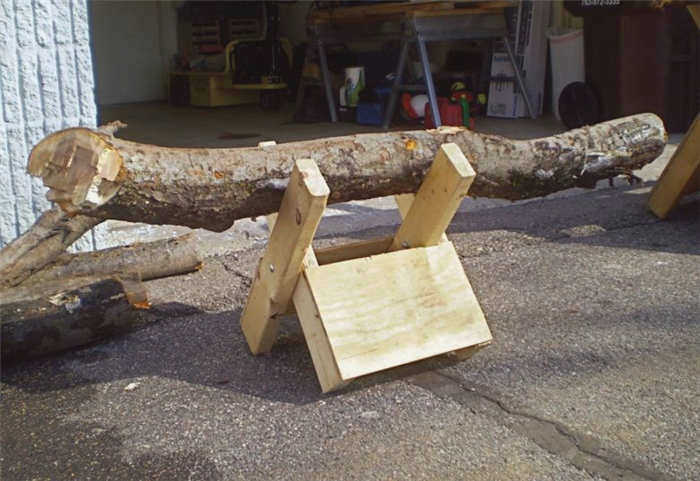

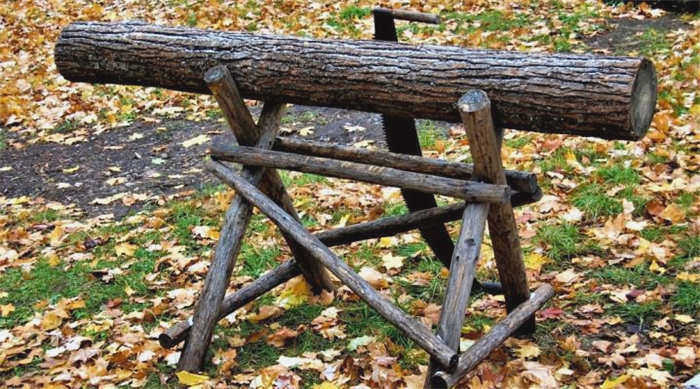

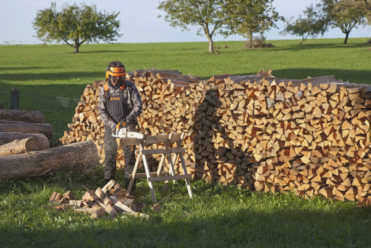

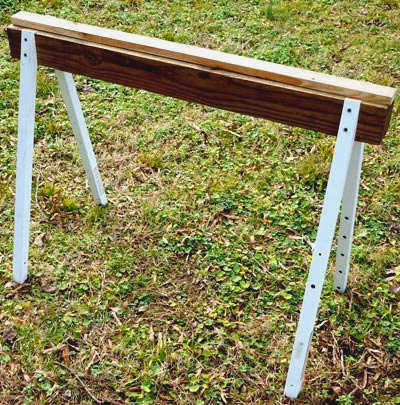

Простые деревянные подставки представляют собой массивную основу с широкими ножками. Они подходят для средних партий дров, где бревно удерживается весом конструкции или прижимается ногой оператора. Скорость работы здесь невысокая.

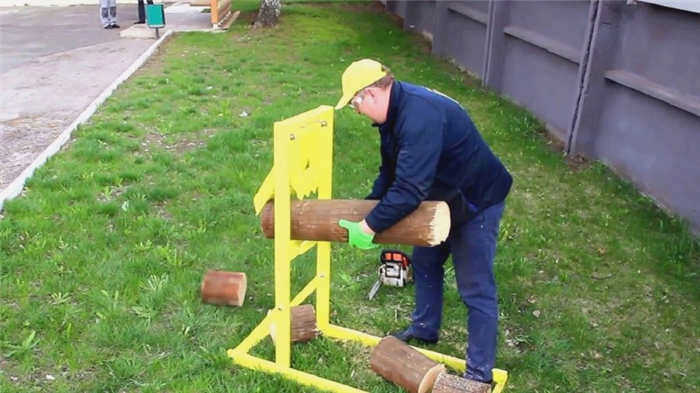

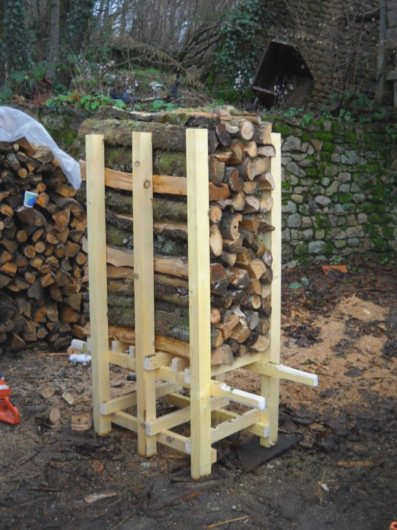

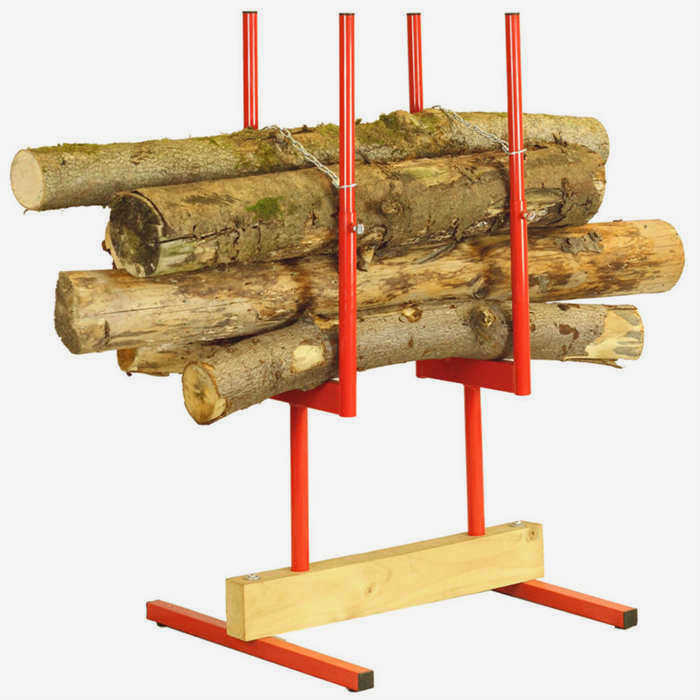

Специализированные стойки удобны для тонких длинномерных брусьев. Конструкция состоит из четырех опорных столбов, закрепленных на тяжелой металлической раме или пластине. Такие стойки позволяют организовать место для хранения готовых поленьев, но они не справляются с крупными стволами.

Стационарные пильные станки обеспечивают максимальную производительность. Они фиксируют бензопилу в одном положении, что позволяет работать одной рукой. Продвинутые модели оснащаются механизмом автоматического нажатия на газ (акселератором), избавляя оператора от необходимости держать рычаг во время подачи дерева.

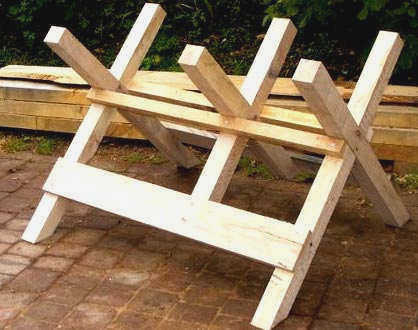

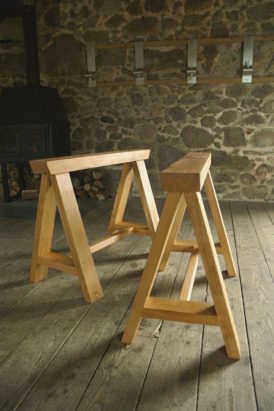

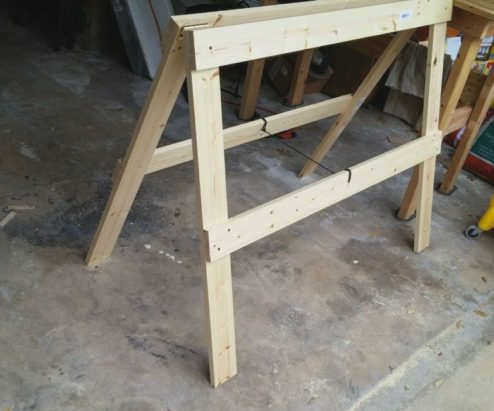

Изготовление деревянного козла для бензопилы

Если вы решили собрать простое устройство, выбирайте массивные материалы. Легкие доски быстро придут в негодность или опрокинутся под нагрузкой. Для основы лучше взять брус сечением 10х10 см длиной около 1,2 м. Ножки изготавливают из четырех брусков 5х5 см длиной по 1 метру. Чтобы конструкция была жесткой, добавьте два «рога» из материала сечением 5х5 см и длиной 36 см. Для дополнительного усиления под ножки можно использовать брус толщиной в 1 дюйм.

Соблюдайте технические требования при сборке. Высота станка должна составлять от 90 до 120 см, чтобы минимизировать нагрузку на спину и руки. Ширина опорных стоек обязательно увеличивается для обеспечения устойчивости конструкции. Для фиксации деталей используйте саморезы по дереву длиной от 100 мм и шириной не менее 45 мм.

Перед началом монтажа необходимо подготовить все необходимые инструменты. Вам понадобятся рулетка, угольник, молоток, стамеска, шуруповерт и малярная кисть. На брусках выполняют разметку, где делают пазы для крепления элементов. Глубина одного паза должна составлять не менее 2,5 см. Чтобы добиться хорошего натяга, пазы можно делать чуть меньше ножек на 2–3 мм.

После сборки дерево нужно обработать защитными составами или морилкой. Это предотвратит гниение при хранении во влажной среде. Оставьте изделие под солнцем на два-три дня для полного высыхания.

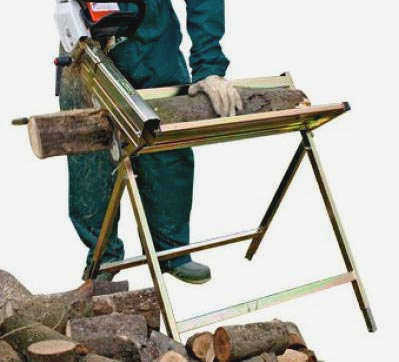

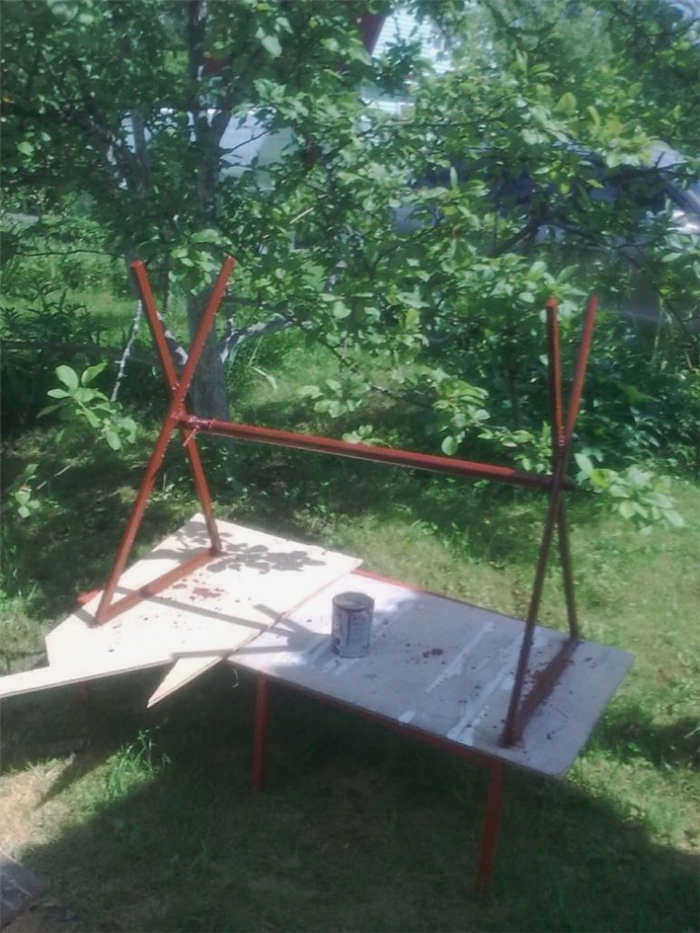

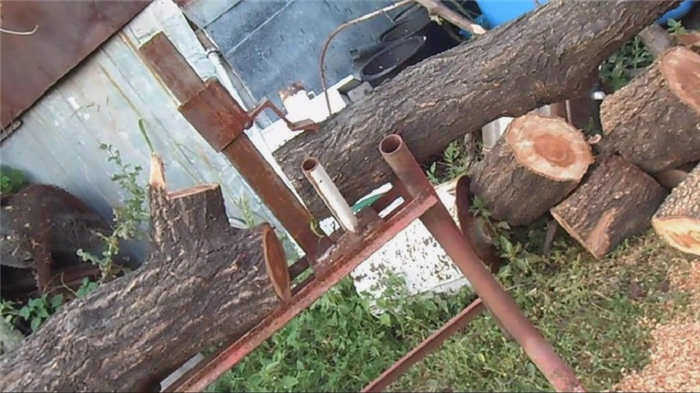

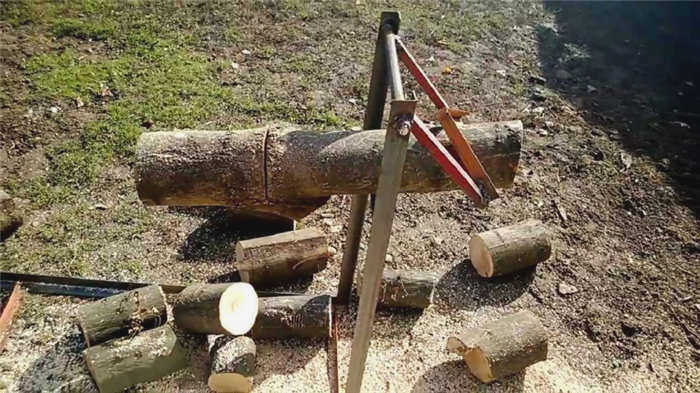

Сборка металлической конструкции

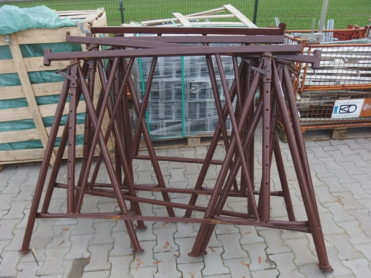

Металлические козлы служат десятилетиями и не боятся вибраций. Это лучший выбор для профессиональной заготовки топлива. В качестве основы можно использовать профильную трубу или угловое железо диаметром 50 мм. Для изготовления стационарной стойки возьмите пять кусков металла. Также понадобится небольшой деревянный стержень размером 50х59 мм и длиной до 10 см для защиты шины пилы от контакта с металлом.

Процесс монтажа включает следующие шаги:

• Подготовка опорной балки и разметка мест приварки ножек.

• Сварка каркаса, где все вертикальные стойки должны находиться в одной плоскости.

• Приварка металлических «рожков» сверху на стойки под углом 40–60 градусов с длиной 20–30 см.

Если вы хотите сделать конструкцию мобильной, используйте болтовые соединения вместо сварки. Это позволит быстро разбирать станок для транспортировки. Не забудьте надеть защитные очки и перчатки при работе со сварочным аппаратом или болгаркой.

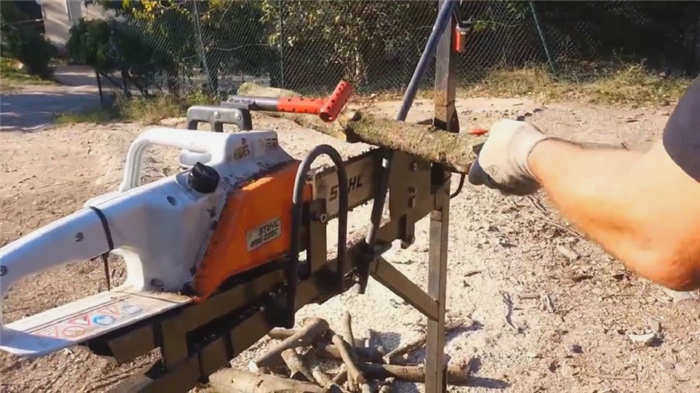

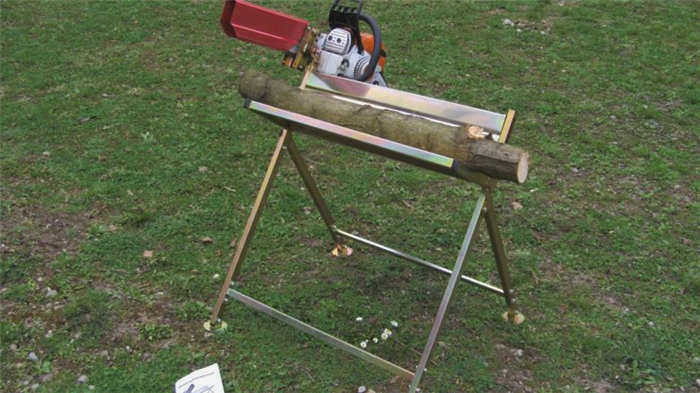

Стационарный станок с механизмом акселератора

Это наиболее сложное решение, превращающее бензопилу в полноценный станок. Сначала подготовьте деревянную платформу (козел). К боковым сторонам платформы прикрепите ручку пилы с помощью двух металлических уголков с отверстиями. Переднюю часть конструкции оснастите вертикальной квадратной трубой для фиксации носовой части шины. Фиксация осуществляется болтом через уплотняющую гайку и три широкие шайбы.

Для создания механизма управления газом используйте три отрезка толстостенной пластиковой трубы длиной 55 см, 50 см и 28 см. Соедините их между собой болтами в строгой последовательности: сначала труба 28 см, затем 55 см, а в конце — 50 см. Труба длиной 50 см станет основным рычагом. При ее подаче вперед длинный болт нажимает на кнопку акселератора бензопилы. Чтобы механизм возвращался назад, прикрепите к трубе 28 см пружину, закрепленную на подставке.

Такой станок требует точной настройки. Если рычаг работает слишком резко, это может привести к неконтролируемому резу. Всегда проверяйте работу механизма на холостых оборотах перед подачей древесины в зону распила. При работе с крупными бревнами важно следить за тем, чтобы пила не уперлась в землю, поэтому можно установить поперечные подпорки.
