Принцип работы коллектора теплого пола: устройство и схема
Принцип работы коллектора теплого пола основан на параллельной разводке отопительных контуров. В отличие от последовательной схемы, где вода проходит через все потребители по очереди, коллекторная группа позволяет подавать теплоноситель в каждую петлю одновременно. Это обеспечивает одинаковое давление и температуру во всех комнатах, исключая ситуацию, когда первые радиаторы или петли перегреты, а последние остаются холодными.
Устройство и ключевые компоненты системы

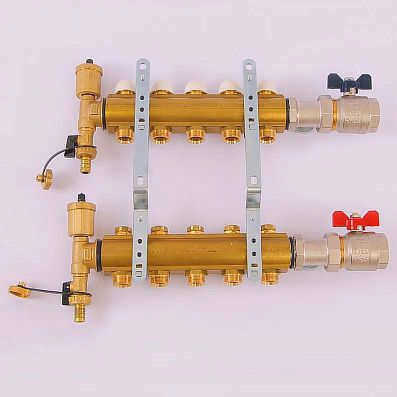

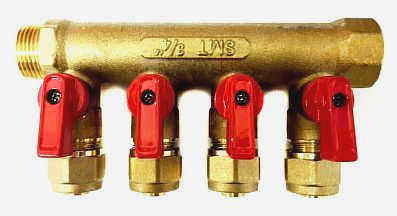

Коллекторная группа представляет собой распределительный узел, который служит центральным пунктом управления движением воды. Она состоит из двух параллельных магистралей — подающей и обратной (гребенки). Подающая штанга доставляет нагретую воду от котла к потребителям, а обратная собирает остывший теплоноситель для возврата на догрев.
Для полноценного функционирования узла требуются вспомогательные элементы:
-
Циркуляционный насос. Он создает необходимое давление и обеспечивает бесперебойное движение жидкости по всем петлям. Без принудительной прокачки система не сможет преодолеть гидравлическое сопротивление труб.

-

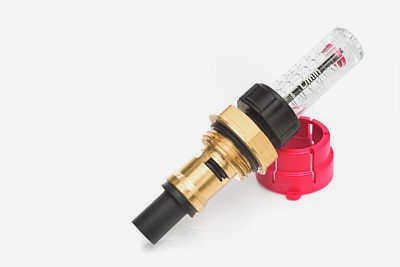

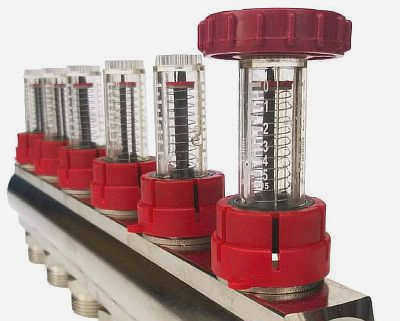

Расходомеры (ротаметры). Это прозрачные колбы с поплавками, которые позволяют видеть и регулировать объем воды в каждом отдельном контуре. Они критически важны для балансировки системы.
-
Запорная арматура. Краны на входе и выходе из коллектора позволяют полностью перекрыть систему для обслуживания или заменить отдельный участок трубы без слива всей воды из дома.

-

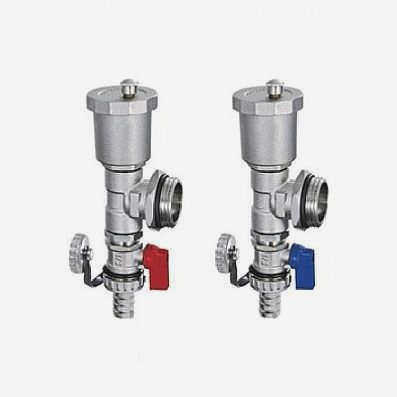

Воздухоотводчики. Автоматические клапаны удаляют воздушные пробки, которые могут блокировать циркуляцию и создавать шум в трубах.
-
Термометры. Устанавливаются на подаче и обратке для визуального контроля температуры теплоносителя в режиме реального времени.

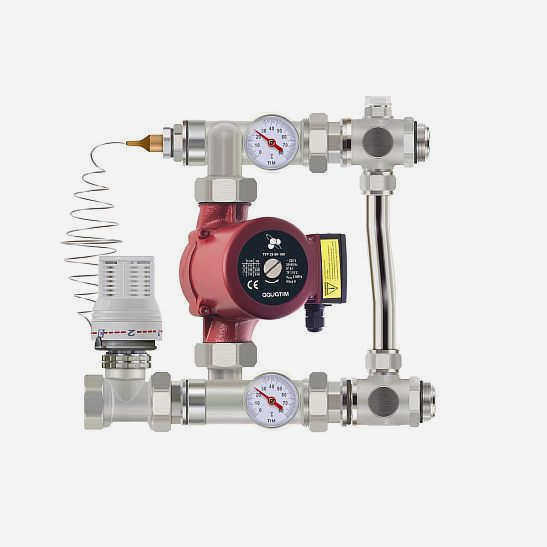

Насосно-смесительный узел: зачем он нужен
Главная техническая особенность водяного пола заключается в его низкотемпературном режиме. Если радиаторное отопление требует нагрева воды до +70...+90°C, то для комфортного и эффективного теплого пола оптимальный диапазон составляет от +35 до +45°C. Котел обычно выдает гораздо более горячую среду, поэтому в систему необходимо интегрировать смесительный узел.

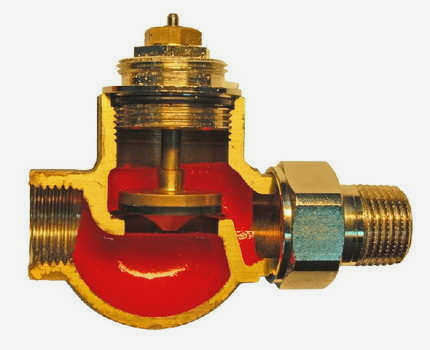

Смесительный узел работает по принципу подмеса. В нем установлен трехходовой или двухходовой термостатический клапан. Когда датчик фиксирует превышение заданной температуры на подаче, клапан открывает путь для части остывшей воды из обратной магистрали в поток подачи. Таким образом, вода «разбавляется» и поступает под пол с нужной температурой. Если система комбинированная (радиаторы + полы), насосно-смесительный узел становится обязательным компонентом, так как мощности встроенного в котел насоса часто недостаточно для обеспечения всех зон.

Гидравлическая балансировка и роль расходомеров
Физика процесса диктует свои правила: вода всегда стремится пройти по пути наименьшего сопротивления. В многоконтурной системе это означает, что короткая петля (например, в маленькой кухне) получит огромный поток воды, а длинная петля в большой гостиной останется едва теплой. Без настройки такой пол будет работать крайне неэффективно.
Балансировка — это процесс выравнивания гидравлического сопротивления всех контуров. Для этого используют два типа коллекторов:

-
С ротаметрами. Позволяют точно измерить расход в литрах в минуту. Специалист смотрит на положение поплавка в колбе и прикрывает вентиль так, чтобы во всех петлях (независимо от их длины) показатели были равными.
-
С микрометрами (балансировочные). Регулировка здесь происходит через специальные клапаны со шкалой (например, от 1 до 10). Настройка упрощается: если контур самый длинный, ему выставляется максимальное значение, а остальные распределяются пропорционально.

Ошибки эксплуатации и эффект «теплового запирания»
Существует критическая ошибка в управлении системой — подача слишком горячей воды (выше +50...+55°C) при сильных морозах. Это может привести к физическому эффекту теплового запирания.

При перегреве нижний слой бетонной стяжки аккумулирует избыточную энергию, а финишное покрытие (ламинат или кварцвинил) резко повышает свое термическое сопротивление. Тепло перестает уходить в комнату и блокируется слоем отделки. В этом случае теплоноситель возвращается в котел почти не остывшим, что заставляет оборудование «тактовать» — постоянно включаться и выключаться, работая на износ без реального прогрева помещения.
Монтаж коллекторной группы

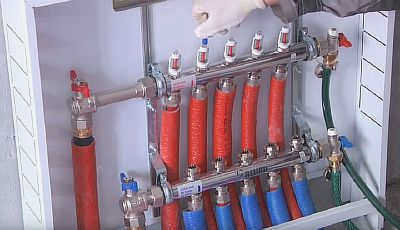

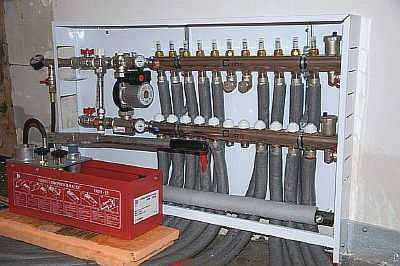

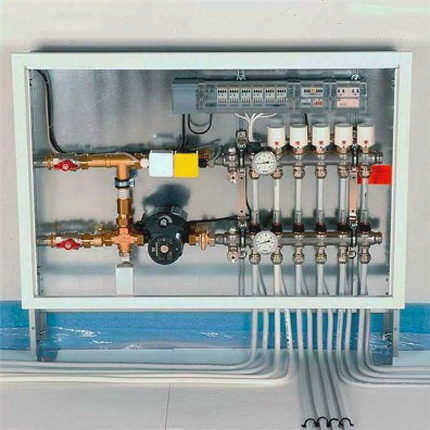

Установка коллектора требует предварительного выбора места. В одноэтажных домах его часто размещают в котельной или техническом помещении. Если нужно вывести узел в жилую зону, используют специальные коллекторные шкафы (стандартный размер около 600×400 мм). Шкаф можно вмуровать в стену или установить снаружи.

Процесс монтажа включает следующие шаги:
-
Закрепление коллектора на кронштейнах.
-
Подключение подающих и обратных магистралей.

-
Монтаж насоса, клапанов и воздухоотводчиков.
-
Поочередное заполнение контуров водой через сливные краны для удаления воздуха.

При выборе оборудования стоит ориентироваться на проверенные бренды, такие как Danfoss, Stout или Caleffi. Для частных домов чаще всего применяются коллекторы с диаметром магистрали 1 дюйм (до 8 контуров) или 1,25 дюйма (до 14 контуров). Материалом корпуса обычно служит латунь, нержавеющая сталь или долговечный технополимер.
