Применение жидкого стекла для гидроизоляции бетона

Для качественной гидроизоляции бетона жидкое стекло добавляют в состав смеси на этапе замешивания или используют для обмазочной обработки готовой поверхности. При введении в бетонную смесь дозировка составляет от 2% до 5% от общей массы, что позволяет ускорить схватывание и снизить водопоглощение. Для защиты уже застывших конструкций (фундаментов, подвалов) используют обмазочный метод: наносят чистый состав или раствор с водой в пропорции от 1:1 до 1:3 в 2–3 слоя.

Механизм действия и химическая суть процесса

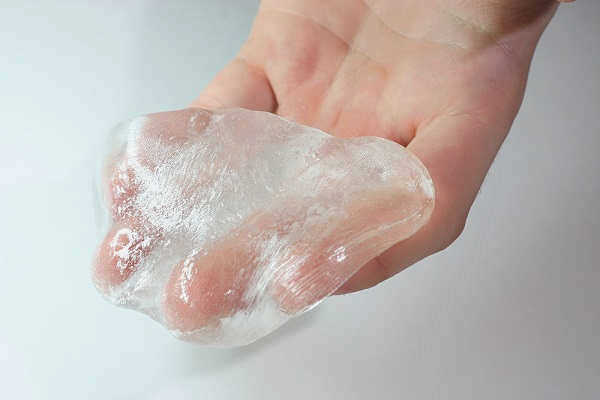

Жидкое стекло представляет собой водный раствор силикатов калия, натрия или лития. Его работа с бетоном основана на двух физико-химических процессах. Во-первых, происходит физическая закупорка капилляров: вязкий гель заполняет мельчайшие поры и трещины. Во-вторых, запускается химическая реакция гидратации. Силикаты вступают в контакт с компонентами цементного камня (преимущественно со свободной известью), образуя нерастворимые силикатные гели. Это превращает рыхлую структуру бетона в плотный монолит, который практически не пропускает влагу и воздух.

Выбор состава: Натриевое против Калиевого

Тип используемого силиката напрямую определяет эксплуатационные свойства будущего объекта. В строительстве применяются два основных вида соединений.

Параметр	Силикат натрия (содовый)	Силикат калия (калийный)
Внешний вид	Матовая текстура	Глянцевая, переливающаяся поверхность
Адгезия	Очень высокая	Высокая
Ключевые свойства	Устойчивость к кислотам и биопоражению	Повышенная огнестойкость и морозостойкость
Цена	Низкая (бюджетный вариант)	Выше среднего

Натриевое стекло лучше подходит для задач, где важна максимальная адгезия и дешевизна. Калийное соединение выбирают для объектов с повышенными требованиями к термостойкости и устойчивости к агрессивным атмосферным воздействиям.

Технологии применения и рецептуры

Применение жидкого стекла делится на проникающий метод (введение в смесь) и обмазочный способ (нанесение на поверхность).

Введение в бетонный раствор

Главное правило: силикат добавляют в воду затворения, а не в уже готовый замес. Последовательность действий должна быть строгой: сначала вода, затем жидкое стекло, после чего постепенно всыпается сухая цементно-песчаная смесь.

Стандартный бетон: добавление 2–3% от массы цемента позволяет материалу набирать проектную прочность за 24–28 часов при времени схватывания около 45 минут.
Влагостойкие и огнестойкие основания (бассейны, полы): концентрация составляет до 10% от общей массы. При такой дозировке раствор может начать схватываться уже через 5 минут, поэтому готовить смесь нужно крайне малыми порциями.
Огнеупорные кладочные смеси: для каминов и печей используют рецептуру, где на 1 часть портландцемента и 3 части песка приходится 18–20% жидкого стекла. Такая смесь выдерживает нагрев до +1400 °C.

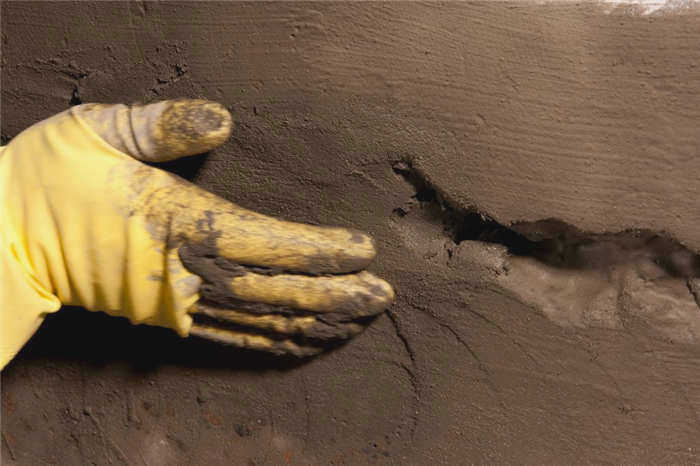

Герметизация швов (кольца колодцев, стыки люков): ингредиенты смешиваются в равных пропорциях (цемент : песок : стекло = 1:1:1). Для достижения кремообразной консистенции воду добавляют постепенно.

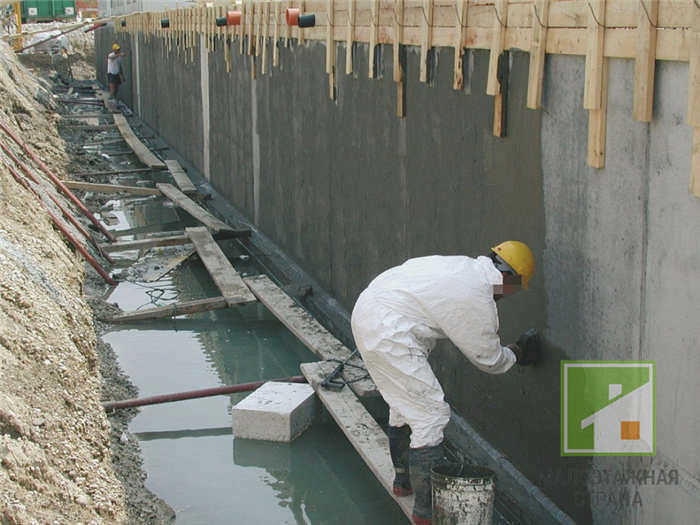

Обмазочная гидроизоляция

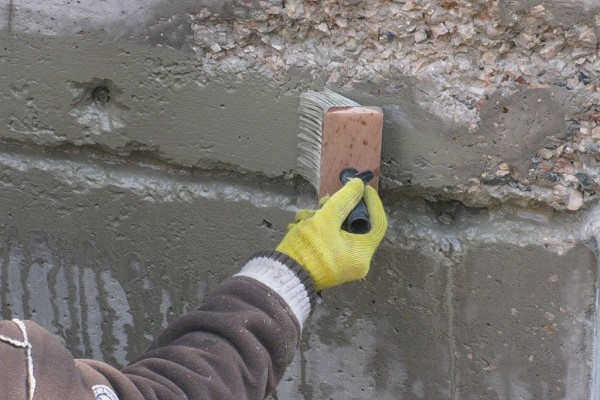

Этот метод эффективен для пористых и рыхлых поверхностей, таких как фундаменты или стены подвалов. Перед работой бетон необходимо очистить от грязи и масел, а затем обработать металлической щеткой, чтобы открыть капилляры.

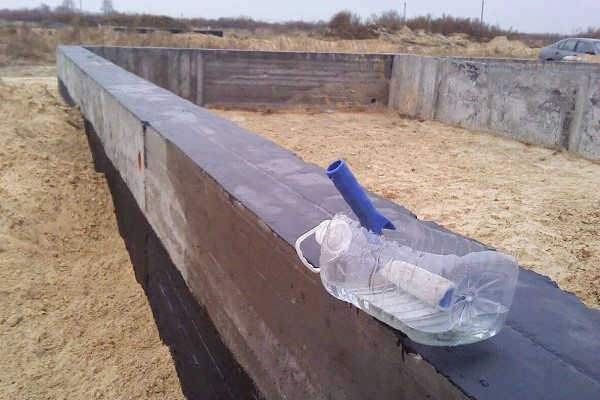

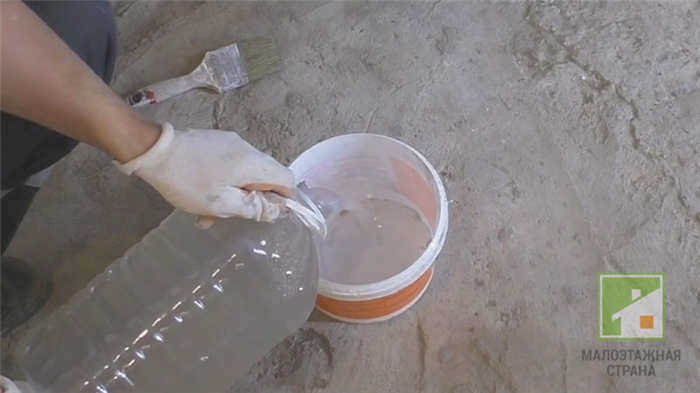

Для глубокой пропитки используют разбавленный состав (1 часть стекла на 3 части воды). Если нужна поверхностная защита, применяют концентрированный раствор в соотношении 1:1. Нанесение проводят валиком, кистью или краскопультом в 2–3 слоя. Важно выдерживать паузу между слоями в 30–40 минут.

Ограничения и риски при работе

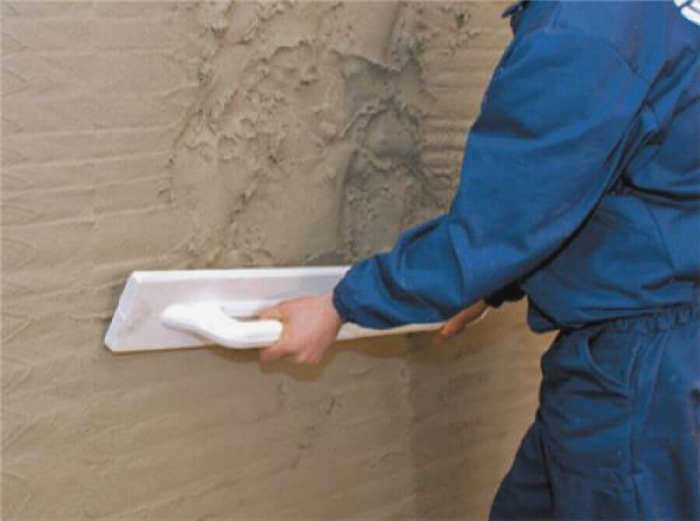

Несмотря на эффективность, жидкое стекло требует профессионального подхода. Основной риск — высокая скорость полимеризации. Если превысить дозировку (более 25%), бетон станет чрезмерно хрупким и начнет крошиться под нагрузкой. Защитная пленка также обладает недостатком: она не выдерживает сильных механических ударов, поэтому после обработки обмазочным методом поверхность рекомендуется «закрыть» дополнительным слоем (например, рубероидом или штукатуркой).

Существуют и материальные ограничения. Силикатный состав отлично работает с бетоном и деревом, но его категорически нельзя использовать для обработки кирпича, так как он разрушает структуру материала. При работе обязательно используйте средства индивидуальной защиты: перчатки и очки. Состав содержит щелочи, которые при попадании на кожу вызывают химические ожоги.
