При какой температуре застывает бетон: нормы и нюансы
Оптимальная температура для заливки и твердения бетона составляет от +15°C до +20°C при относительной влажности воздуха 80–95%. В таких условиях монолит набирает 70% проектной прочности примерно за 7 суток, а полную марочную стойкость достигает к 28-му дню. При температуре около +30°C химические реакции ускоряются, что может привести к преждевременному испарению воды и появлению трещин. Если же температура опускается ниже 0°C без специальных мер, процесс гидратации останавливается из-за замерзания воды, что разрушает структуру бетона изнутри.
Физико-химические процессы: схватывание и твердение
Процесс превращения жидкой смеси в камень состоит из двух разных стадий. Сначала происходит схватывание — это потеря подвижности раствора. В этот период задействован трехкальциевый алюминат (3CaO·Al₂O₃), который формирует первичные игольчатые кристаллы. Этот этап может длиться от 20 минут до 20 часов в зависимости от погоды. Схватывание не определяет будущую прочность, оно лишь фиксирует форму конструкции.
Затем наступает стадия твердения (гидратации). Здесь в игру вступают силикатные компоненты, такие как трехкальциевый силикат (3CaO·SiO₂), которые создают мелкопористую структуру и обеспечивают набор прочности. Набор проектной мощности по ГОСТ должен завершиться к 28 суткам, хотя полное созревание монолита может продолжаться несколько лет.
Влияние температуры на сроки схватывания
Скорость потери подвижности смеси напрямую зависит от показаний термометра. При идеальных +20°C процесс начинается через 1–2 часа и завершается за 3–5 часов. Если на улице +5°C, время начала схватывания растягивается до 3–5 часов, а общая длительность этапа составляет около 5–7 часов.
При экстремальной жаре процессы протекают стремительно. При температуре +40°C бетон может начать терять пластичность уже через 20–30 минут. Это создает риск того, что смесь «встанет» раньше, чем рабочие успеют равномерно распределить её по опалубке или тщательно утрамбовать.
Ниже представлена зависимость времени начала и конца схватывания от температуры воздуха:
| Температура воздуха, °C | Начало схватывания (ч) | Конец схватывания (ч) | Общее время (ч) |
|---|---|---|---|
| -5 | 6–10 | 15–20 | 9–10 |
| 0 | 5–8 | 12–15 | 7–7 |
| +5 | 3–5 | 8–12 | 5–7 |
| +10 | 2–4 | 6–10 | 4–6 |
| +20 | 1–2 | 3–5 | 2–3 |
| +30 | 0,5–1 | 1,5–3 | 1–2 |
| +40 | 0,3–0,5 | 1–1,5 | 0,6–1 |

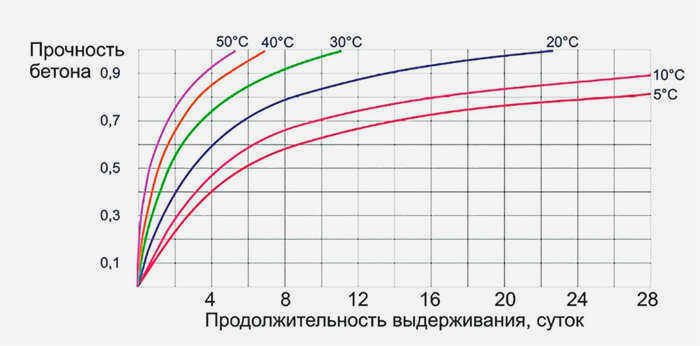

Зависимость набора прочности от температуры и марки бетона
Температура не только меняет скорость застывания, но и влияет на конечный процент прочности. При +20°C бетон достигает расчетных показателей в стандартные сроки. Однако при +5°C процесс идет значительно медленнее: для достижения 70% прочности может потребоваться около 25 суток вместо привычных семи.
Разные классы бетона имеют свои графики набора твердости. Например, бетон марки М200 (B15) достигает 70% прочности за 14–28 дней, в то время как более тяжелый М500 (B40) может выйти на этот показатель уже через 5–10 суток при благоприятном тепле.

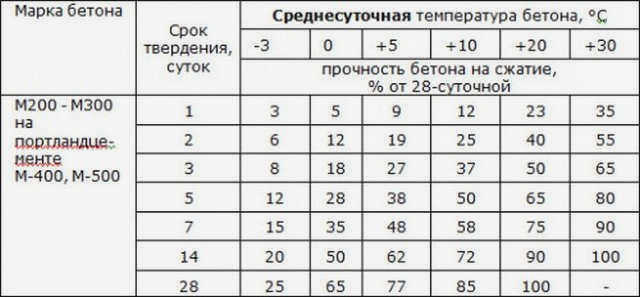

Динамика набора прочности по суткам (в % от марочной):
| Сутки | 0°C | +10°C | +20°C | +30°C |
|---|---|---|---|---|
| 1 | 4% | 12% | 23% | 35% |
| 3 | 19% | 36% | 50% | 55% |
| 7 | 36% | 58% | 75% | 65% |
| 14 | 52% | 72% | 90% | — |
| 28 | 25%* | 58%* | 100% | 100% |
*При 0°C и +10°C показатели к 28 суткам ниже из-за замедления гидратации.
Работа в экстремальных условиях: холод и жара
Бетонирование зимой

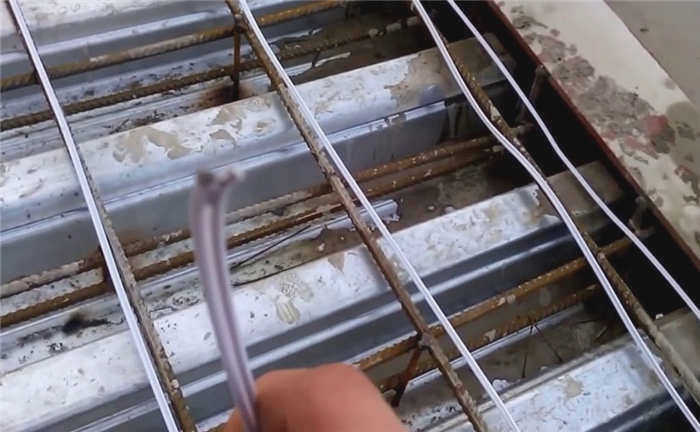

Заливать бетон при температуре ниже +5°C без подготовки нельзя. Если планируется работа в мороз, используют три основных пути. Первый — прогрев компонентов (воды до +90°C и цемента до +60°C) перед замешиванием. Второй метод — «термос», когда массивную конструкцию утепляют изоляцией, позволяя экзотермической реакции сама поддерживать тепло внутри. Третий способ включает электронагрев электродами или использование паропрогрева в тонкостенных формах.
Для работы при отрицательных температурах применяют химические добавки:
-
Противоморозные (антифризы): нитрит натрия, поташ (карбонат кальция), аммиачная вода. Они понижают точку замерзания воды в растворе. Поташ эффективен до -25°C, но требует дозировки 5–15% от массы цемента.
-
Ускорители: хлорид кальция (CaCl₂) может ускорить твердение на 30–50%, однако он провоцирует коррозию арматуры. Для защиты металла лучше использовать сульфат натрия или органические ускорители, такие как триэтаноламин.
Бетонирование в жару
При температуре выше +25°C и влажности ниже 50% вода испаряется слишком быстро. Это приводит к усадке и глубоким трещинам. Чтобы избежать брака, бетон нужно накрывать полиэтиленовой пленкой и регулярно поливать водой для поддержания влажности. В особо жаркие дни (от +30°C) в смесь вводят замедлители схватывания, такие как сахар или лигносульфонаты, чтобы успеть выполнить укладку.
Резюме по добавкам
Для управления процессом застывания инженеры используют разные группы веществ. Замедлители (сахар, глюконат натрия) применяются при длинных перевозках или жаре для сохранения подвижности смеси. Ускорители (алюминат натрия, формиат кальция) помогают быстрее достичь твердости в прохладную погоду. При выборе всегда учитывайте риск коррозии металла: хлориды ускоряют процесс, но «съедают» арматуру.
