Как рассчитать воздуховоды: площадь поверхности и аэродинамика

Инженер при работе с системами вентиляции сталкивается с двумя принципиально разными задачами. Первая заключается в определении площади поверхности изделий для закупки материалов, вторая — в аэродинамическом проектировании сети. Ошибочное смешение этих понятий ведет к неверному подбору оборудования или дефициту изоляции на объекте.

Два вида расчета воздуховодов: площадь поверхности vs аэродинамика

Расчет площади поверхности (м²) необходим для составления спецификаций и заказа материалов. Эти данные используют, чтобы определить объем листового металла, количество краски, грунтовки или рулонной теплоизоляции. В этом случае инженера интересует внешняя развертка изделий.

Аэродинамический расчет направлен на определение характеристик воздушного потока внутри канала. Его цель — подобрать вентилятор с нужным напором и выбрать оптимальные сечения магистралей. Здесь ключевыми величинами становятся скорость воздуха (м/с), расход (м³/ч) и потери давления (Па).

Расчет площади поверхности для закупки материалов

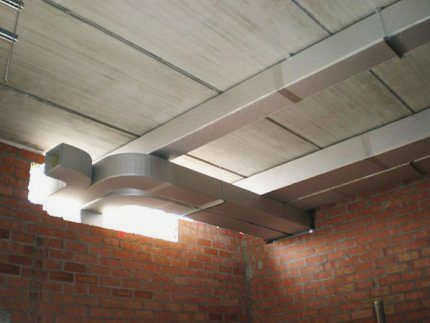

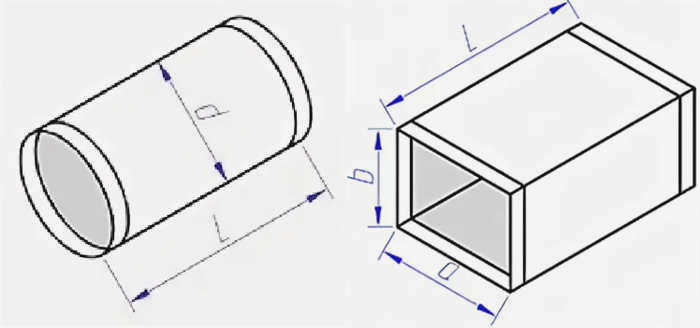

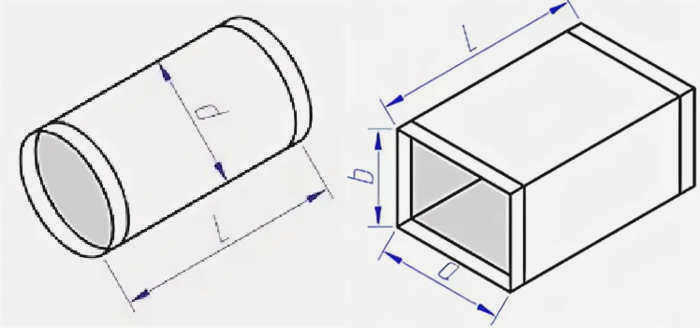

При расчете площади прямых участков используются стандартные геометрические формулы. Для круглого канала площадь рассчитывается как произведение длины на периметр окружности, где S = π · D · L. Если сечение прямоугольное, берется периметр сторон и умножается на длину участка: S = 2 · (A + B) · L.

Важно помнить про единицы измерения. Размеры сторон или диаметра обычно указываются в миллиметрах, а длина — в метрах. Перед подстановкой в формулу все значения нужно перевести в метры.

Расчет фасонных изделий

Для сложных элементов, таких как отводы или переходы, расчет площади проводится по методу инженерной геометрии развертки. Единого государственного норматива с готовыми таблицами для всех типов фасонины в РФ нет, поэтому применяются общепринятые методики.

Круглый отвод считается через длину его осевой линии (L_ос). Формула базируется на геометрии развертки тора: L_ос = π · R_ос · α / 180^°, где R_ос — радиус оси. Результат получается с погрешностью около 3%.

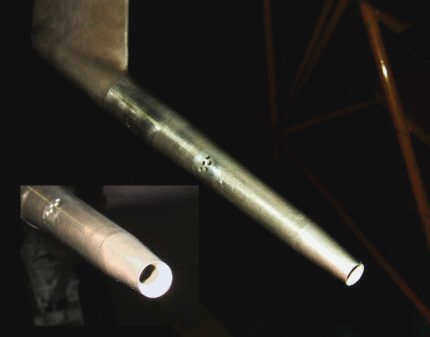

Переход (конус) рассчитывается как боковая поверхность усеченного конуса. Для этого находят длину образующей линию через осевую длину и разность диаметров.
Тройники определяют как сумму площадей разверток основного ствола и ответвления. Часто используют упрощенную оценку: две трети площади эквивалентного прямого участка плюс площадь патрубка.
Заглушки для круглых каналов — это просто площадь круга, а для прямоугольных — произведение сторон.

Для заказа теплоизоляции к полученной «чистой» площади рекомендуется добавлять припуск 10–20%. Это коммерческая практика, которая покрывает нахлесты рулонов, подрезку и монтажные замки.

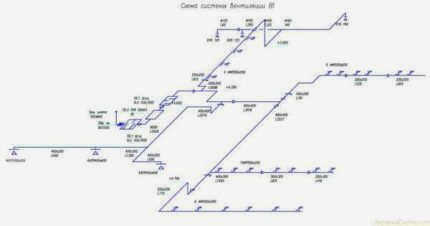

Аэродинамический расчет системы

Аэродинамика определяет работоспособность всей сети. Проектировщик должен знать расход воздуха (L) и скорость его движения (v). Скорость рассчитывается исходя из площади сечения: v = L / F.

При выборе размеров каналов стоит придерживаться нормативных ограничений по скорости, чтобы избежать шума. Для магистральных участков оптимальными считаются значения 6–8 м/с. В ответвлениях скорость снижают до 4–6 м/с, а у решеток и диффузоров она не должна превышать 2–4 м/с.

Потери давления и сопротивление

Полное сопротивление системы складывается из линейных потерь на трение и местных сопротивлений в фасонных частях. Линейные потери зависят от шероховатости материала. Оцинкованная сталь имеет шероховатость 0,1–0,15 мм, а пластик значительно глаже — около 0,03 мм.

Местные потери рассчитываются с помощью коэффициентов местного сопротивления (КМС). Например:

Плавный отвод 90° имеет КМС 0,17.
Острое колено 90° резко увеличивает сопротивление до 1,2.
Тройник на ответвление может иметь коэффициент до 2,0.

Для прямоугольных каналов расчет осложняется необходимостью определения эквивалентного диаметра (d_э). Он позволяет свести прямоугольное сечение к круглому для упрощения гидравлических вычислений по формуле d_э = 2 · a · b / (a + b). При проектировании важно не превышать соотношение сторон прямоугольного канала более чем 1:3.

Нормативная база и инструменты

При выполнении расчетов инженеры опираются на актуальные стандарты. Для определения площадей прямых участков используются ГОСТ Р 70349-2022 (приложение А) и международные стандарты EN 1506/EN 1505. Аэродинамические параметры регулируются СП 60.13330.2020.

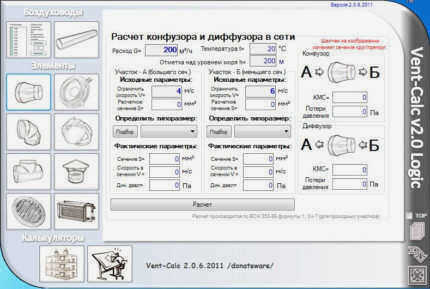

Ручные вычисления допустимы, но для сложных сетей эффективнее использовать специализированное ПО. Программы вроде MagiCAD или Vent-Calc позволяют строить 2D и 3D модели, автоматически учитывая все потери давления и подбирая типоразмеры из стандартных рядов ГОСТ. Это снижает риск фатальных ошибок при монтаже.
