Подвижность бетонной смеси: таблица марок П1–П5

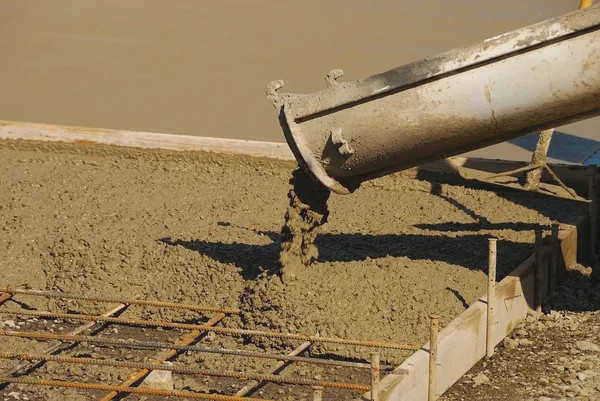

Подвижность бетонной смеси (или её эластичность) — это способность раствора растекаться под собственным весом, полностью заполняя опалубку и пустоты между арматурными стержнями. Этот параметр напрямую определяет качество монолита: если смесь слишком жесткая, в конструкции останутся поры и каверны, что снижает прочность на 10–30%.

Для классификации текучести используют марку «П» с цифрой от 1 до 5. Ниже представлена сводная таблица соответствия марки подвижности и величины осадки конуса в сантиметрах.

Таблица подвижности бетонной смеси

Марка подвижности	Осадка конуса (см)	Характеристика и применение
П1	1–4 (или до 5)	Жесткая смесь. Требует интенсивного вибрирования. Подходит для дорожных покрытий, стяжек и подбетонок.
П2	5–9 (или до 10)	Малоподвижная. Нуждается в механическом уплотнении вибраторами. Применяется для плит без арматуры или крупных колонн.
П3	10–15	Подвижная. Универсальный вариант для стандартного строительства. Хорошо заполняет формы при умеренном вибрировании.
П4	16–20	Сильноподвижная (литьевая). Оптимальна для бетононасосов и густоармированных конструкций (колонны, стены).
П5	21 и более	Текучая (самоуплотняющаяся). Заполняет сложные формы без использования вибраторов. Идеальна для плит перекрытия с плотной арматурой.

Как измеряют подвижность: метод конуса Абрамса

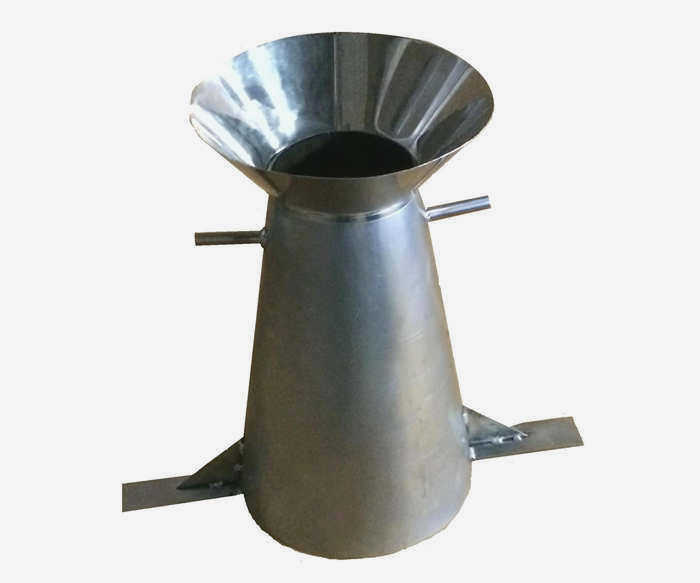

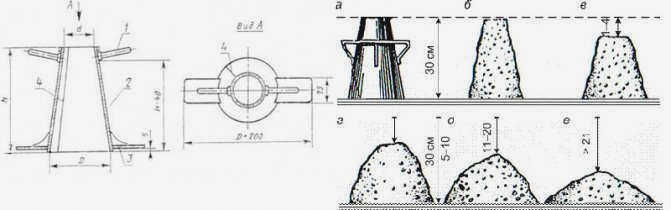

На строительных площадках чаще всего используют испытание осадкой конуса. Это быстрый способ проверить свойства смеси до начала заливки. Для теста необходимы: стальной конус (высота 30 см, диаметр основания 20 см, верха — 10 см), ровное основание (стальной лист или фанера), стальной стержень (диаметр 16 мм, длина 600 мм) и кельма.

Процедура проходит в несколько этапов:

1. Основание предварительно увлажняют водой. Конус устанавливают строго вертикально.

2. Смесь заполняют в три равных слоя. Каждый слой нужно проткнуть стальным прутом не менее 25 раз, чтобы выпустить воздух.

3. Излишки раствора срезают кельмой по верхнему краю конуса.

4. Конус аккуратно поднимают вертикально вверх за 3–7 секунд.

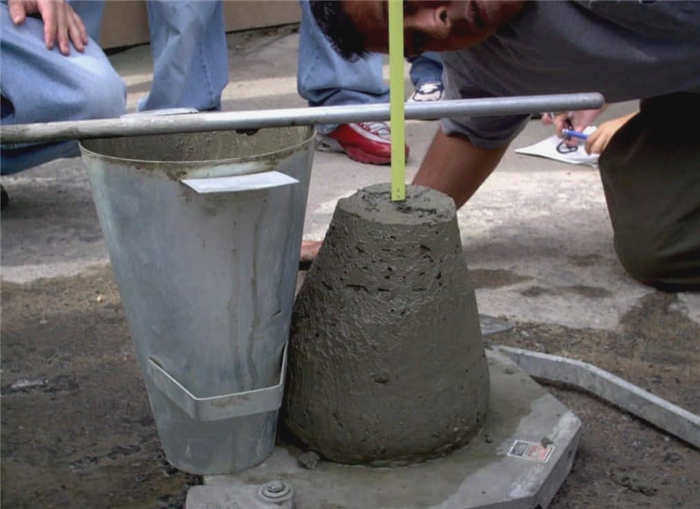

5. После того как смесь перестанет оседать, измеряют разницу высот между первоначальным уровнем (верхом формы) и фактической высотой получившегося «куличика». Полученное число в сантиметрах и есть осадка конуса.

Для получения максимально точного результата испытание проводят дважды и вычисляют среднее арифметическое значение. Если заполнитель имеет крупную фракцию (более 40 мм), результат измерения необходимо умножить на коэффициент 0,67.

Факторы, влияющие на текучесть состава

Консистенция бетона не является постоянной величиной. Она меняется в зависимости от пропорций и качества входящих компонентов.

• Водоцементное отношение (В/Ц). Увеличение объема воды делает смесь более жидкой, но это критическая ошибка. Избыток воды снижает прочность готового бетона на несколько классов.

• Тип заполнителя. Гладкий речной гравий уменьшает трение и повышает подвижность, однако такие смеси уступают по прочности составам на щебне. Наличие глины или пыли в песке, напротив, резко снижает текучесть и создает дефекты в монолите.

• Состав цементного теста. Увеличение объема цемента при сохранении пропорций воды позволяет повысить подвижность без потери качества. Использование пуццоланового портландцемента с кремнеземом также увеличивает осадку конуса по сравнению с обычным цементом.

• Зернистость. Чем крупнее фракция наполнителя, тем меньше общая площадь поверхности частиц и тем выше текучесть.

Регулирование подвижности: пластификаторы против воды

Самый опасный способ сделать бетон «подвижнее» — просто долить воды в готовую смесь. Это ведет к потере прочности, снижению морозостойкости и устойчивости к влаге. Профессионалы используют химические добавки (пластификаторы и суперпластификаторы), которые позволяют достичь нужной текучести при минимальном расходе воды.

Суперпластификаторы — это полимерные вещества, которые вводят в количестве 0,1–1,2% от массы вяжущего. Они обеспечивают:

• Повышенную мобильность при низком водопотреблении;

• Продление времени технологической текучести материала;

• Возможность работы с бетононасосами и литьевыми методами;

• Экономию цемента за счет лучшего уплотнения.

В частном строительстве, когда нет доступа к промышленным присадкам (поликарбоксилатам или нафталинсульфонатам), иногда используют бытовые средства вроде жидкого мыла или стирального порошка в пропорции примерно одна столовая ложка на ведро смеси. Это помогает улучшить обрабатываемость, но не заменяет полноценные строительные добавки в ответственных конструкциях.
