Подложка под фундаментную плиту: состав и слои конструкции

Подложка под фундаментную плиту — это многослойный «пирог», который выполняет сразу три задачи: разделение слоев грунта, гидроизоляцию и теплозащиту. Правильно устроенная конструкция предотвращает просадку основания, защищает бетон от капиллярного подсоса влаги и снижает риск морозного пучения. Состав подложки напрямую зависит от типа почвы и региона строительства, но классическая схема включает геотекстиль, песчано-гравийную подушку, гидроизоляционный слой и утеплитель из экструдированного пенополистирола (XPS).

Структура функциональных слоев подложки

Для обеспечения долговечности фундамента нельзя смешивать разные материалы в одну кучу. Каждый слой имеет свое назначение, нарушение которого ведет к разрушению монолита. Инженеры разделяют подложку на три ключевых блока.

Первый блок — разделительный слой. Его роль выполняет геотекстиль. Это нетканое полотно из полиэфира или полипропилена, которое не дает песку смешиваться с щебнем или заиливать гравийный слой. Без него подушка быстро теряет свои дренажные и несущие свойства.

Второй блок — гидроизоляционный барьер. Он защищает бетон от влаги, которая может проникать через грунт. Если не создать этот барьер, вода будет постоянно воздействовать на арматуру, вызывая электрохимическую коррозию металла. Это приводит к ослаблению каркаса и появлению трещин в плите.

Третий блок — теплоизоляция. В регионах с глубоким промерзанием грунта (около 80% территории России) необходимо использовать XPS. Утепление снижает потери тепла через нижнюю часть плиты, которая составляет порядка 10% всех теплопотерь здания. Также это стабилизирует основание, уменьшая силу морозного пучения.

Выбор материалов: технические параметры

Геотекстиль: плотность и назначение

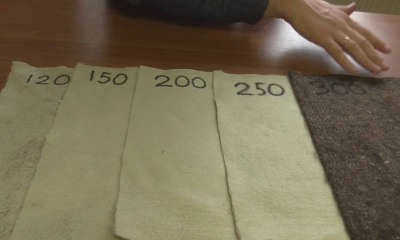

Выбор материала зависит от того, какую функцию он будет выполнять в конкретном месте «пирога». Основной параметр здесь — плотность, измеряемая в г/м².

Для дренажных слоев и простого отвода грунтовых вод достаточно материалов с плотностью 150–200 г/м².
Чтобы надежно разделить слой грунта и подушку из песка или гравия, выбирайте полотно плотностью 250–300 г/м².
Для тяжелых зданий (например, из кирпича) требуется армирующий геотекстиль с плотностью от 350 г/м², который помогает перераспределять нагрузку.

Оптимальная толщина полотна для плитного фундамента составляет от 1,8 до 3,8 мм. При укладке важно избегать складок и заломов, а края материала должны заходить за периметр будущей плиты минимум на 40–60 см.

Гидроизоляция

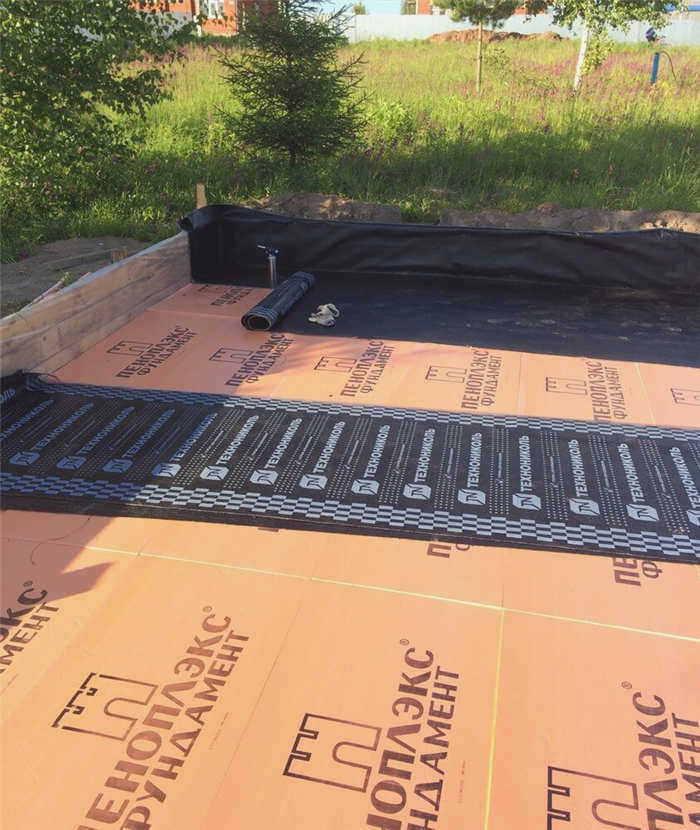

Для защиты фундаментной плиты применяют битумно-полимерные рулонные материалы. Они надежнее мастичных составов, так как не образуют «нежную» мембрану, которую легко повредить. Качественная гидроизоляция должна выдерживать давление водяного столба до 20 метров. При монтаже важно соблюдать нахлест полотен от 10 до 15 см и герметично проклеивать стыки самоклеящейся лентой или варить их специальным инструментом.

Теплоизоляция (XPS)

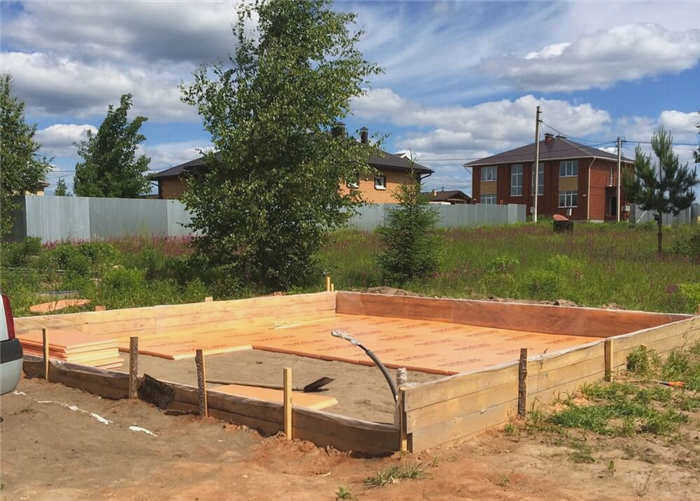

Для подложки подходит только экструдированный пенополистирол (марки типа «Пеноплэкс Фундамент» или «Гео»). Он обладает высокой прочностью на сжатие и не впитывает влагу. Обычный пенопласт (EPS) использовать нельзя, так как он недостаточно жесткий для прямой заливки бетона.

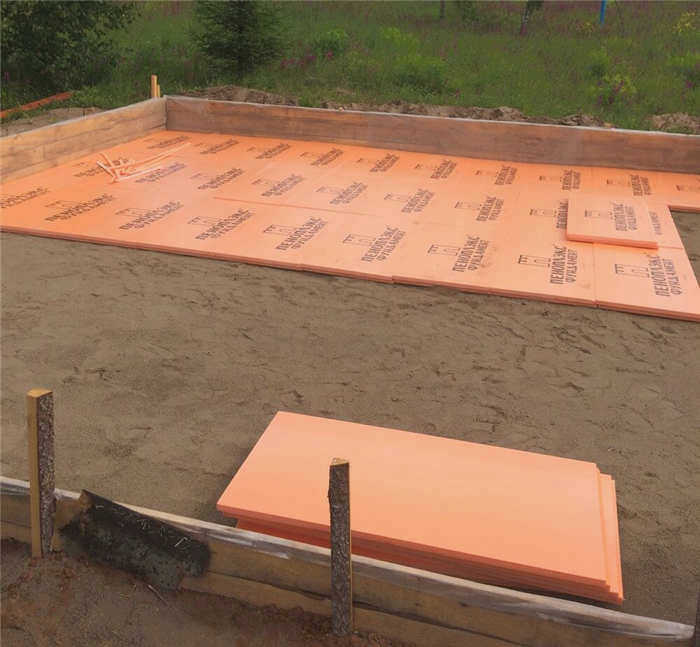

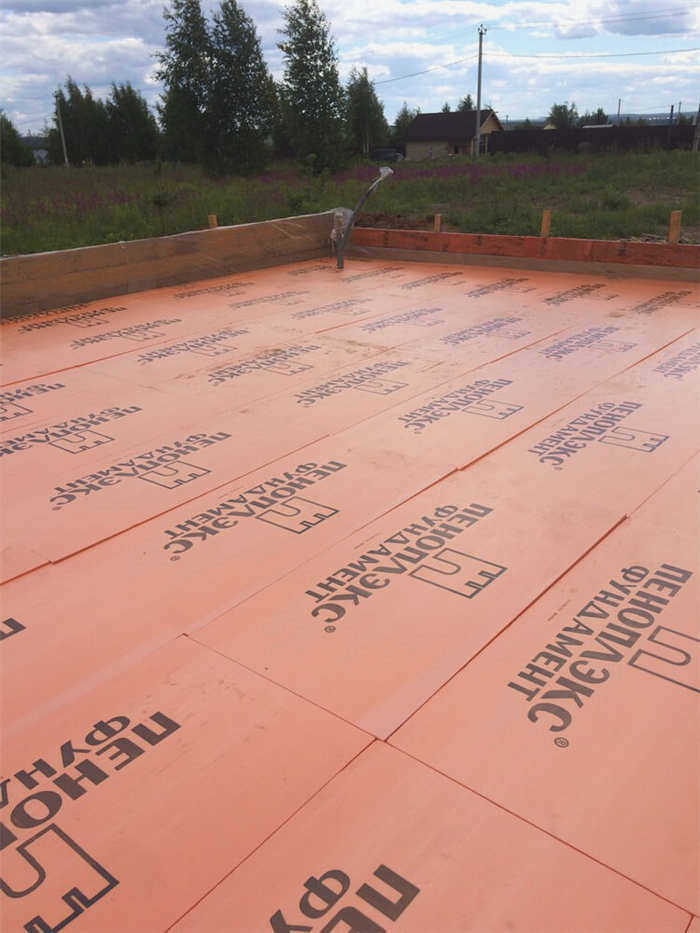

Для эффективной защиты плиты используют панели толщиной 50 или 100 мм. При монтаже листы укладывают в два слоя со смещением стыков в шахматном порядке, чтобы исключить появление «мостиков холода». Если между плитами образуются зазоры более 5–10 мм, их необходимо заполнить монтажной пеной.

Пошаговая технология устройства подложки

Процесс создания основания требует строгого соблюдения последовательности операций. Любая ошибка на этапе трамбовки приведет к неравномерной осадке дома.

Сначала готовят дно котлована. Поверхность выравнивают и тщательно уплотняют. Затем по всей площади расстилают геотекстиль, следя за тем, чтобы полосы шли внахлест (минимум 15 см).

Далее формируют песчано-гравийную подушку. Сначала насыпают слой речного песка толщиной около 10 см и уплотняют его виброплитой, предварительно полив водой для лучшей трамбовки. Поверх песка выкладывают щебень фракции 20–40 мм слоем 10–15 см и снова проводят уплотнение.

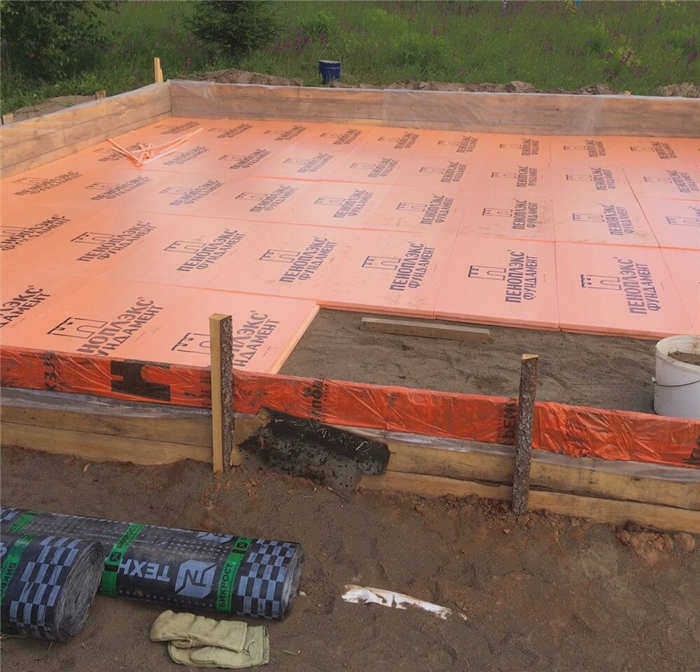

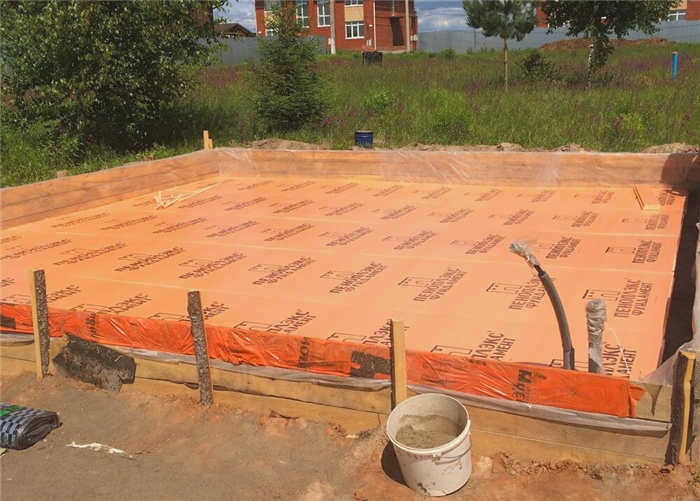

После того как подушка готова, ее закрывают рулонной гидроизоляцией. Это нужно, чтобы защитить последующий слой утеплителя от влаги из песчаного слоя. Поверх гидроизоляции монтируют плиты XPS.

Финальный этап перед заливкой — укладка плотной полиэтиленовой пленки толщиной 150–200 мкм. Она служит защитным барьером, который не дает «цементному молоку» из свежего бетона впитаться в утеплитель или просочиться в стыки. Только после этого можно собирать армирующий каркас и приступать к бетонированию.

Типичные ошибки при подготовке основания

Многие строители пытаются сэкономить, упуская детали, которые стоят дешево, но влияют на надежность всего дома.

Первая ошибка — отсутствие разделения слоев геотекстилем. Без него песок и щебень со временем смешиваются, превращая подушку в однородную массу, которая теряет несущую способность. Вторая проблема заключается в плохой трамбовке. Если не использовать виброплиту для каждого слоя по 10–20 см, под весом дома возникнут пустоты и просадки.

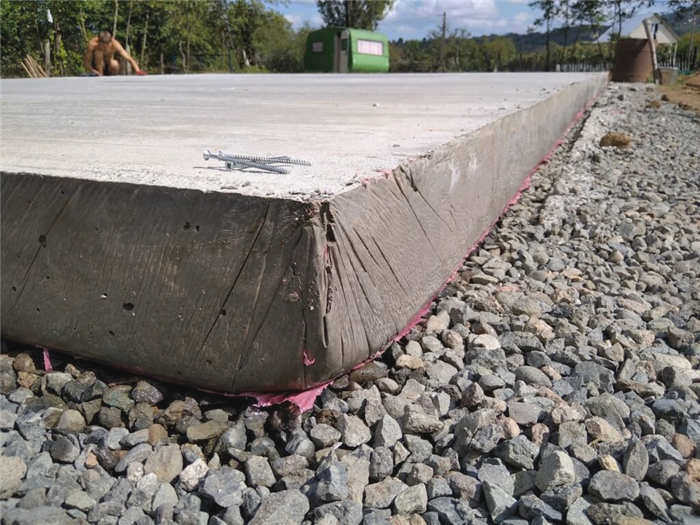

Третья ошибка связана с армированием внутри самой плиты. Важно помнить, что внешние 5 см фундамента должны состоять только из бетона. Если расположить арматуру слишком близко к краю, начнется ускоренная коррозия металла под воздействием влаги, и конструкция начнет разрушаться изнутри.
