Схема подключения полотенцесушителя к стояку ГВС через байпас

Для правильного подключения водяного полотенцесушителя к стояку ГВС или отопления необходимо использовать схему с байпасом (обводной перемычкой), при этом диаметр байпаса должен быть равен диаметру стояка или на один шаг меньше. Главное техническое требование: на самом байпасе и до него нельзя устанавливать запорную арматуру (краны), которая может перекрыть подачу воды соседям по стояку.

Технические правила и критические запреты при работе со стояком

Монтаж полотенцесушителя — это вмешательство в общедомовую инженерную систему. Любая ошибка здесь грозит не только протечкой в вашей квартире, но и конфликтами с соседями из-за падения давления или температуры воды.

Существуют жесткие правила, которые нельзя нарушать:

Запрет на установку кранов на стояке. Категорически запрещено врезать запорную арматуру непосредственно в общедомовой вертикальный трубопровод. Если вы установите кран до байпаса и закроете его, циркуляция воды во всем доме остановится или резко замедлится, что приведет к остыванию стояка.
Соблюдение диаметра. При замене старого прибора на новый важно, чтобы сечение труб не уменьшалось без необходимости. Использование фитингов с малым внутренним просветом создает лишние заужения, которые мешают движению теплоносителя.
Принцип байпаса. Байпас — это участок трубы, идущий параллельно прибору. Он выполняет три функции: сохраняет скорость циркуляции в стояке (чтобы вода у соседей была не ниже 60°C), позволяет части потока проходить мимо полотенцесушителя и дает возможность регулировать температуру прибора без вреда для системы.

Виды байпасов и их эффективность

Эффективность работы устройства напрямую зависит от геометрии обводной линии. Существует три основных типа конфигураций:

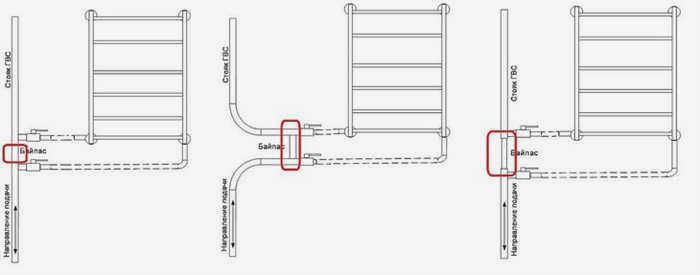

Несмещенный незауженный байпас. Это самый надежный вариант, когда отводы приварены прямо к стояку и диаметр трубы между ними не меняется. Геометрия потока остается неизменной.
Несмещенный зауженный байпас. Здесь диаметр обводной линии уменьшается на один типоразмер (например, со стояка 1" до 3/4"). Коэффициент затекания воды в прибор при такой схеме составляет около 0,4. Это рабочий вариант, но он создает дополнительное гидравлическое сопротивление.
Смещенный байпас. В этом случае участок трубы сдвигается в сторону полотенцесушителя. Даже если диаметр не меняется, эффективность падает до 0,33–0,4. Если же при смещении еще и заузить трубу, коэффициент составит всего 0,48–0,52.

Многие сантехники ошибочно полагают, что в несмещенном байпасе вода «пройдет мимо» прибора. На самом деле работает закон физики — гравитационный насос. Остывающая вода становится плотнее и под действием силы тяжести стремится вниз, вытесняя более горячий теплоноситель из верхней точки полотенцесушителя в стояк.

Схемы монтажа: боковая, диагональная и нижняя

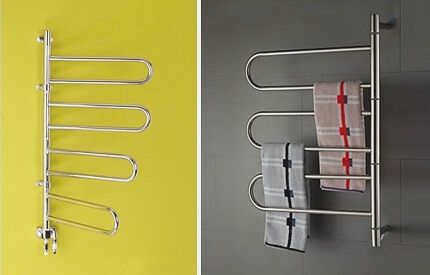

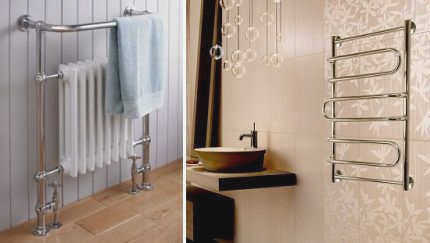

Выбор схемы зависит от конструкции самого прибора (лесенка, змейка или М-образная труба) и направления движения воды в системе.

Боковое или диагональное подключение

Это универсальные методы, которые работают при любом направлении подачи в стояке. При боковом подключении вода поступает в один бок прибора, а выходит через другой. Диагональная схема подразумевает подачу в верхний угол и выпуск из нижнего противоположного. Такие варианты не требуют стравливания воздуха после отключения воды и позволяют устанавливать прибор на удалении до 4–5 метров от стояка.

Для корректной работы по этим схемам нужно соблюсти высоту отводов:

Нижний отвод должен быть либо ниже низа полотенцесушителя, либо на одном уровне с ним.
Верхний отвод должен располагаться выше верхней точки прибора или на одном уровне с ней.

Нижнее подключение

При таком способе все соединения находятся в нижней части устройства. Этот вариант часто применяется в современных моделях, но требует точного соблюдения уклонов труб для предотвращения застоя воздуха. Если полотенцесушитель установлен далеко от стояка, необходимо обеспечить небольшой уклон: нижняя труба должна идти к стояку, а верхняя — от него. Это помогает пузырькам воздуха свободно выходить из системы.

Особенности выбора между водяным и электрическим типом

Если конфигурация вашего стояка не позволяет сделать правильное подключение без заужений или если вы живете в доме с плохой циркуляцией, рассмотрите альтернативу.

Характеристика	Водяной полотенцесушитель	Электрический полотенцесушитель
Зависимость от сезона	Работает только при наличии ГВС или отопления	Работает круглогодично
Сложность монтажа	Высокая (требуется врезка в стояк)	Низкая (нужна только розетка/проводка)
Эксплуатация	Экономично, нет затрат на электричество	Требует оплаты электроэнергии

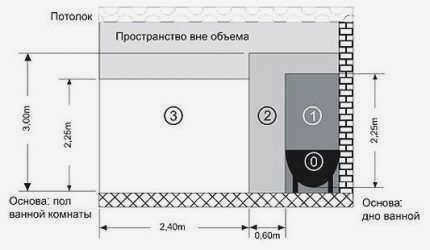

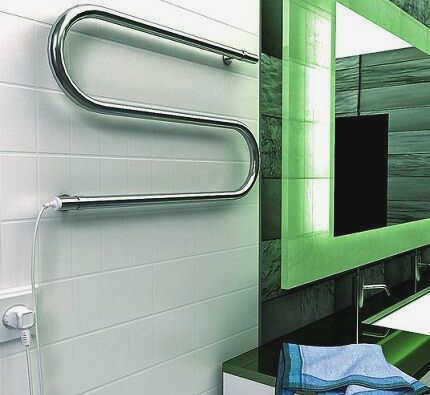

Электрические модели делятся на «сухие» (нагревательный кабель внутри трубы) и «мокрые» (внутри находится масло или антифриз). При монтаже электрического прибора в ванной комнате строго соблюдайте дистанции: не менее 60 см от края ванны или душевой кабины и минимум 20–25 см от пола до розетки. Используйте только влагозащищенные розетки с крышками и подключайте устройство через УЗО (устройство защитного отключения).

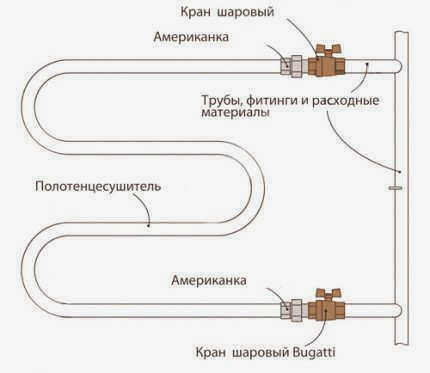

Для водяных моделей стандартными являются диаметры труб 1/2 или 3/4 дюйма. При сборке резьбовых соединений используйте лен или сантехническую нить, но избегайте чрезмерного усилия при затяжке, чтобы не повредить фитинги и не спровоцировать течь в будущем.
