Как рассчитать площадь круглого воздуховода: формулы

Для расчета площади круглого воздуховода важно различать две разные величины: площадь его поперечного сечения (нужна для определения скорости потока) и площадь его поверхности или развертки (нужна для закупки материала).

Если вам необходимо найти площадь поперечного сечения (S), используйте формулу: S = (π · D²)/(4) где π ≈ 3,14, а D — диаметр трубы в метрах. Если диаметр дан в миллиметрах, сначала переведите его в метры (разделите на 1000).

Если вам нужно рассчитать площадь поверхности (S_пов) для закупки металла или изоляции, используйте формулу: S_пов = π · D · L где D — диаметр в метрах, а L — длина участка в метрах.

Разница между сечением и поверхностью изделия

Инженеры часто сталкиваются с путаницей этих понятий. Площадь сечения определяет аэродинамику: как быстро движется воздух и какое давление создается в системе. Площадь поверхности (развертка) — это чисто расходный параметр. Она показывает, сколько квадратных метров материала потребуется на изготовление или утепление трубы.

При расчете площади поверхности важно помнить о нюансах производства. Формулы дают «чистую» площадь без учета припусков на замки, стыковые швы и отходы. Для прямоугольных воздуховодов влияние швов составляет 1–5%, тогда как у спирально-навивных круглых труб этот показатель может достигать 10–15%.

Алгоритм проектирования: от расхода к диаметру

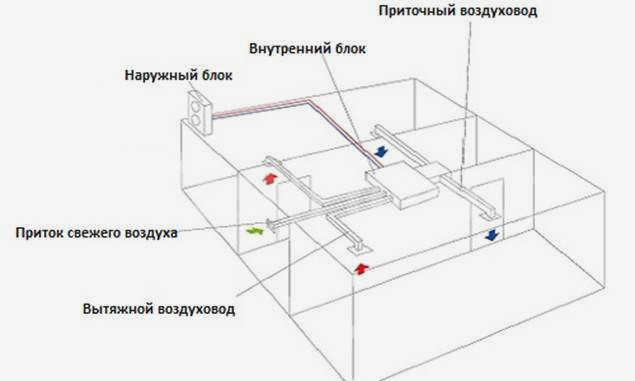

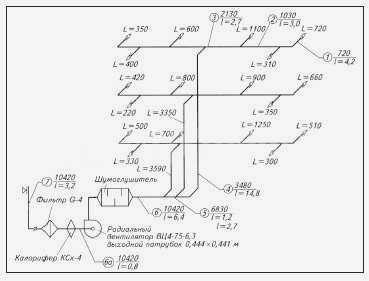

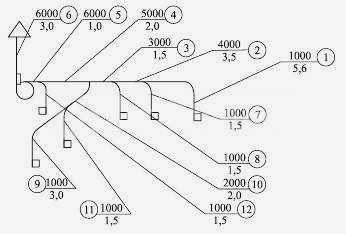

Проектирование вентиляционной сети не начинается с выбора трубы. Сначала определяется потребность помещения в воздухе. Процесс разбит на четыре логических этапа.

1. Определение расхода воздуха (G)

Сначала нужно понять, какой объем воздуха должен перемещаться по системе. Этот показатель берут из нормативных документов (например, СанПиН). Для постоянных жителей нормы составляют 60 м³/ч на человека, для временных — 20 м³/ч. Также можно рассчитать расход через кратность воздухообмена: нужно умножить объем помещения на требуемое количество смен воздуха в час.

2. Перевод единиц и выбор скорости (v)

Расход воздуха обычно указывается в м³/час, но для расчетов его переводят в систему СИ (м³/с) путем деления на 3600: G_[м³/с] = {G_{[м³/час]}}{3600}

Затем инженер задает скорость движения воздуха. Это не расчетный, а проектный параметр. Скорость выбирают исходя из задач: высокая скорость позволяет использовать трубы меньшего диаметра, но увеличивает шум и аэродинамическое сопротивление. Низкая скорость делает систему тихой, но воздуховоды становятся громоздкими.

Нормативные значения скорости для разных участков:

Магистральные каналы: до 8 м/с (в некоторых источниках указывается диапазон 6–8 м/с);
Ответвления: до 5 м/с;
Жалюзийные решетки: от 2 до 4 м/с.

3. Расчет площади поперечного сечения (S)

Когда расход и скорость известны, вычисляется необходимая площадь сечения по формуле: S_[м²] = {G_[м³/с]}{v_[м/с]}

4. Подбор диаметра (D)

На последнем этапе из полученной площади S находят диаметр круглого воздуховода. Формула выглядит так: D = 2 · √((S)/(π)) или D = 1000 · 2 · √((S)/(3,14)) (последний вариант сразу дает результат в миллиметрах).

Практический пример расчета

Допустим, расчетная задача требует пропустить через канал 1000 м³/ч воздуха при скорости потока 4 м/с.

Переводим расход: 1000 / 3600 = 0,277 (округлим до 0,28) м³/с.
Находим площадь сечения: S = 0,28 / 4 = 0,07 м².
Вычисляем диаметр: D = 2 · √(0,07 / 3,14) ≈ 0,3 м.

Полученный результат — 300 мм. Однако в реальности инженер выберет ближайший стандартный типоразмер из ряда ГОСТ, который составляет 315 мм.

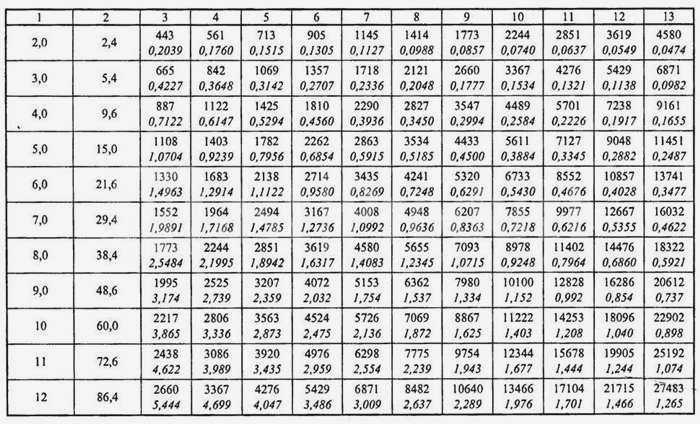

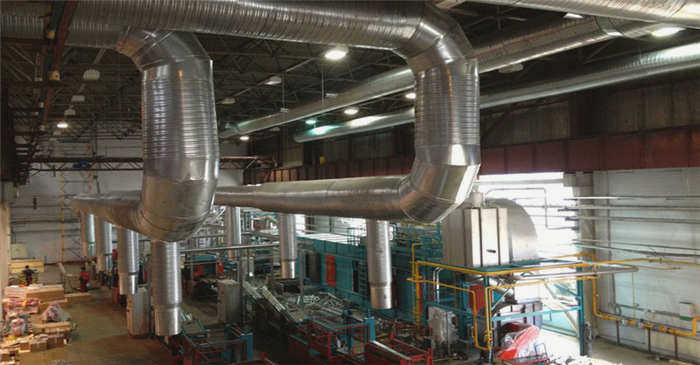

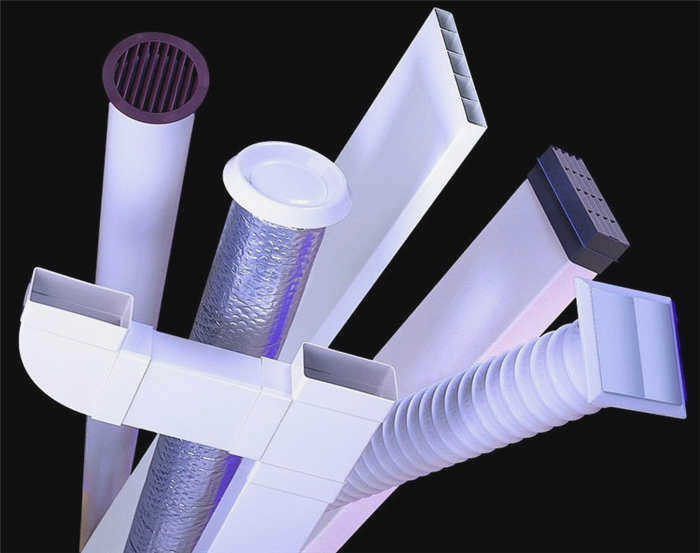

Особенности прямоугольных сечений и эквивалентный диаметр

Если по архитектурным причинам нельзя использовать круглые трубы, применяются прямоугольные каналы. Их площадь S — это просто произведение сторон (A · B). При проектировании рекомендуется, чтобы соотношение сторон не превышало 1:3 (например, сечение 300×100 мм будет менее эффективным, чем 250×120 мм).

Для сравнения прямоугольного канала с круглым используют понятие «эквивалентный диаметр» (d_e). Это диаметр воображаемой круглой трубы, потери давления в которой будут такими же, как в исходном прямоугольном канале. Существует несколько методов расчета этого параметра, включая формулу: d_e = (2 · a · b)/(a + b)

Это позволяет проектировщикам сопоставлять разные типы каналов при расчете общего сопротивления системы и подборе мощности вентилятора.
