Как рассчитать площадь поверхности вентиляционных шахт

Для инженерных расчетов важно различать площадь поперечного сечения и площадь поверхности. Площадь поперечного сечения определяет расход воздуха, тогда как площадь поверхности изделия нужна для расчета материалоемкости и теплопотерь.

Геометрические основы расчёта

Расчёт площади зависит от формы канала. Если вы работаете с воздуховодом круглого сечения, используйте формулу F = π · d² / 4, где диаметр указан в метрах. Для прямоугольного или квадратного сечения площадь вычисляется как произведение ширины на высоту: F = B · H.

При проектировании систем важно учитывать и периметр. Периметр круглой трубы равен π · d. У прямоугольной магистрали он считается по формуле P = 2 · (B + H). Эти параметры необходимы, если требуется найти площадь поверхности прямого участка длиной один метр. Например, для круглого воздуховода диаметром 200 мм площадь поверхности одного метра составит 0,628 м². Для прямоугольного канала размером 400x200 мм поверхность одного погонного метра будет равна 1,2 м².

Расчёт площади фасонных изделий

Сложные узлы требуют особого подхода. Инженеры не могут ограничиваться только прямыми участками. В спецификацию всегда входят отводы, переходы и тройники. При расчёте чистой площади поверхности важно помнить: профессиональные калькуляторы выдают значения без учёта припусков на замки и технологических отходов производства.

Переходы и разветвители

Переходные элементы меняют геометрию потока. Существуют разные типы соединений, которые требуют отдельных формул. Расчёт площади перехода с круглого сечения на прямоугольное или переход с прямоугольного на прямоугольное требует знания всех четырёх сторон нового сечения и длины изделия. Тройники также делятся по типу врезки. Площадь тройника круглого сечения отличается от площади прямоугольного тройника. Если используется комбинированный узел, например, прямоугольный тройник с круглой врезкой, расчёт ведётся исходя из суммарной поверхности всех граней и цилиндрического элемента.

Заглушки и утки

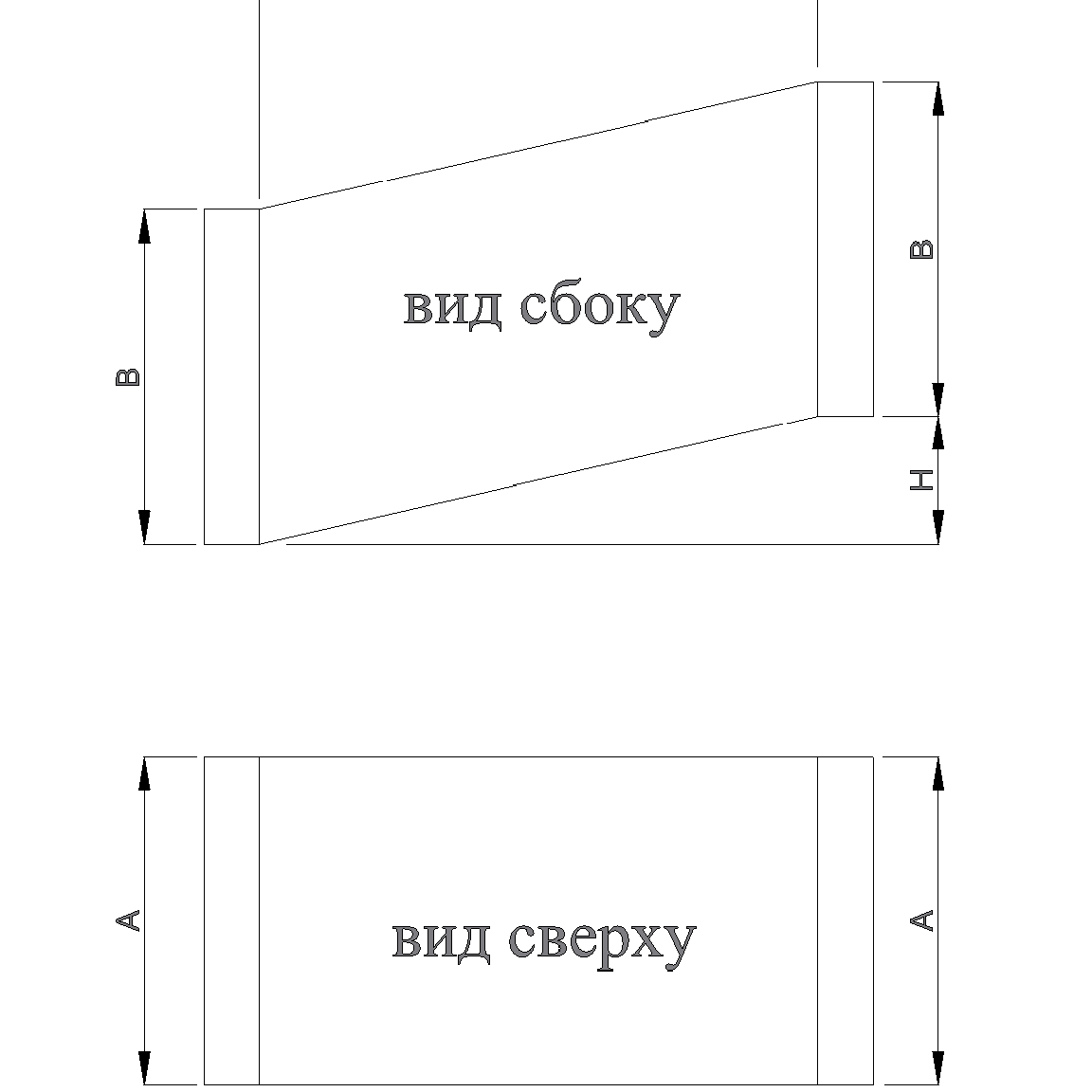

Для закрытия концов воздуховодов применяются заглушки. Площадь прямоугольной заглушки — это просто площадь её плоскости. Утки (отводы со смещением) бывают сложнее. Существует площадь утки прямоугольного сечения со смещением в одной или двух плоскостях. Это критично при монтаже в стеснённых условиях межквартирных коридоров.

Зонты и защита

На концах вытяжных шахт устанавливаются зонты. Их тип определяет конструкцию:

Зонт островного типа имеет специфическую геометрию для установки на крыше.
Зонт пристенного типа крепится к вертикальной поверхности здания.

Расчёт площади зонта островного типа требует знания длины и ширины всех его сторон, включая высоту козырька.

Влияние конфигурации шахт на полезную площадь

В многоквартирных жилых домах способ организации вытяжки напрямую влияет на экономику проекта. Согласно СП 60.13330.2020, системы должны исключать перетекание воздуха между квартирами. Для этого применяются воздушные затворы или спутники. Спутник — это вертикальный участок воздуховода длиной не менее 2 метров.

Инженеры часто сравнивают различные схемы разводки. Использование индивидуальных воздуховодов для каждой квартиры является самым расточительным методом. Она требует огромных площадей под шахты. Применение сборных вытяжных коробов в коридорах с устройством спутников — более эффективный вариант.

Схемы с горизонтальной разводкой по коридорам, к которым подключаются квартирные спутники, показывают хорошие результаты по экономии места. Например, использование строительных шахт в заводском исполнении может быть компактнее классических систем из оцинкованных воздуховодов на 12%. Это происходит за счёт отсутствия лишних монтажных расстояний между трубами и стенками шахт. Оптимизация площади инженерных коммуникаций позволяет девелоперам сохранять полезную площадь жилья, которая составляет значительную часть стоимости объекта.
