Пирог крыши под мягкую черепицу: слои и устройство

Для правильного устройства кровли необходимо понимать, что «пирог» — это не просто набор материалов, а единая инженерная система. Ошибка в последовательности слоев или использование неподходящего типа изоляции приведет к гниению стропил и потере теплоизоляционных свойств. Структура конструкции радикально меняется в зависимости от того, планируете ли вы использовать чердачное пространство как жилую мансарду или оставить его холодным техническим помещением.

Пирог кровли для холодного чердака

Этот вариант подходит для хозпостроек, дач и зданий, где подкровельное пространство не обогревается. Основная задача здесь — обеспечить беспрепятственный отвод влаги через вентиляционный зазор.

Последовательность слоев снизу вверх:

1. Стропильная система (несущий каркас).

2. Контрбрус (брусок сечением 50х50 мм), который крепится поперек стропил перпендикулярно им. Это создает необходимый вентиляционный зазор не менее 50 мм. При стандартном шаге стропил 0,7–0,9 м контрбрус фиксируют через каждые 30 см.

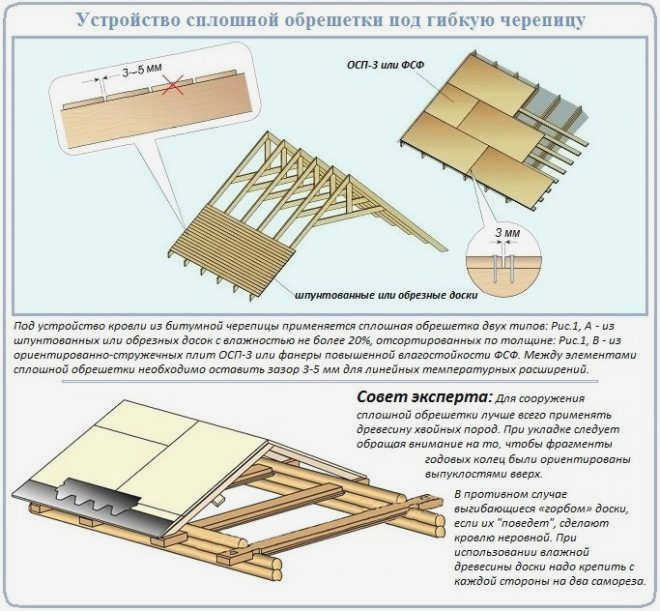

3. Сплошное основание (обрешетка). Используются доски толщиной 25 мм или листы влагостойкой фанеры (ФСФ) и плит ОСП-3 толщиной от 9 до 12 мм. Важно укладывать плиты так, чтобы не образовывались крестообразные стыки.

4. Гидроизоляционный слой. При уклоне крыши более 18 градусов гидроизоляцию настилают только в критических зонах: на карнизах, ендовах, коньке и местах прохода труб. Если уклон меньше, используют сплошной ковер.

5. Мягкая черепица (финишное покрытие).

Такую конструкцию может собрать один человек, так как она технически несложна. Главное — следить за тем, чтобы стыки плит основания приходились на опоры.

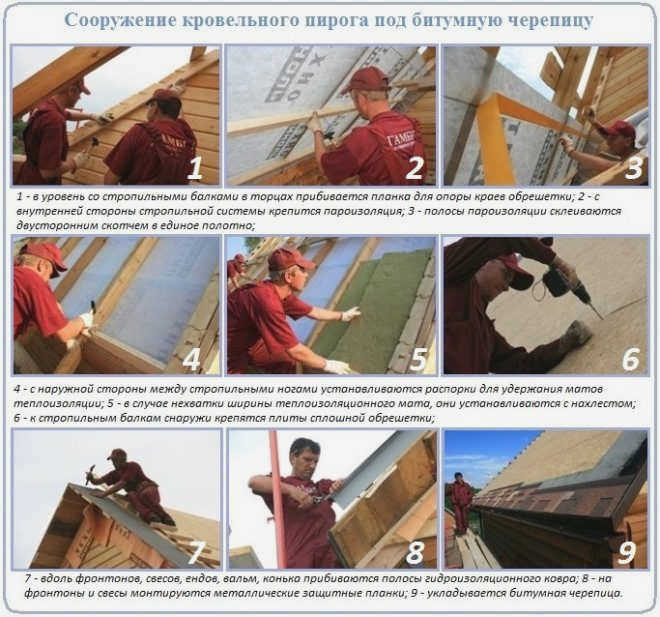

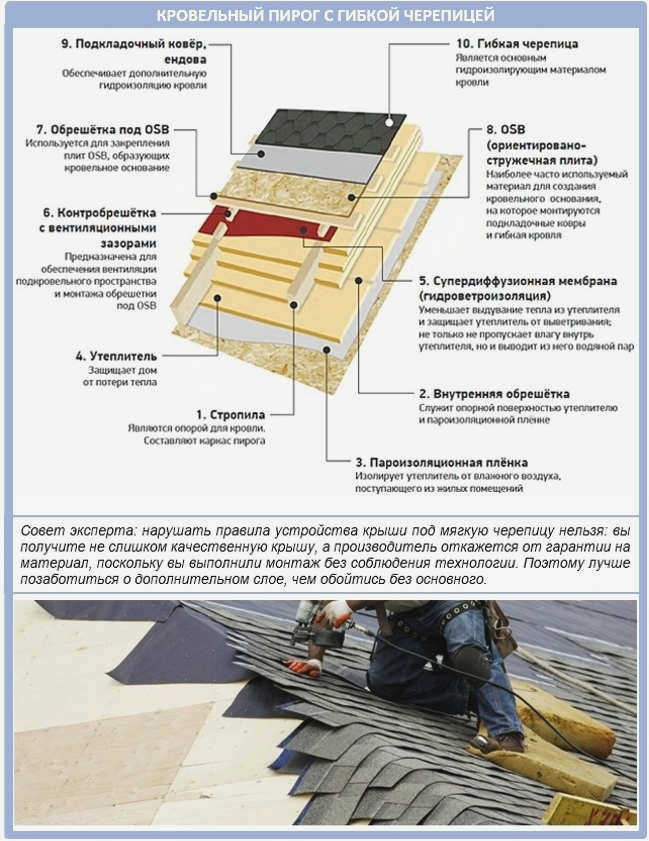

Пирог кровли для теплой мансарды

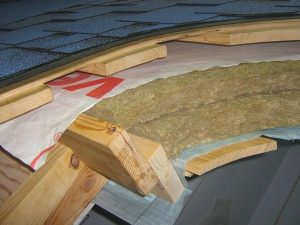

Если чердак будет жилым, конструкция усложняется за счет добавления мощного теплоизоляционного контура. Здесь крайне важно не допустить попадания пара из помещения в утеплитель.

Типовая схема слоев:

• Внутренняя отделка (подшивка потолка). Гипсокартон или вагонка закрывают изоляцию от жилой зоны.

• Пароизоляция. Она должна предотвращать выход влажного воздуха из дома. Полотна укладывают с нахлестом не менее 15 см и обязательно проклеивают стыки специальной лентой, рекомендованной производителем. Обычный скотч здесь не работает.

• Утеплитель. Чаще всего используют минеральную вату или стекловату. Материал должен иметь низкую теплопроводность и высокую стабильность формы. Важно: перед укладкой плит убедитесь, что между пароизоляцией и гидроизоляцией есть зазор для вентиляции.

• Гидроизоляционная мембрана (диффузионная). Она защищает утеплитель от осадков и позволяет лишней влаге выходить наружу.

• Контрбрус. Создает обязательный вентзазор для удаления конденсата.

• Обрешетка под сплошное основание.

• Сплошное основание (ОСП-3 или фанера). Поверхность должна быть ровной и гладкой.

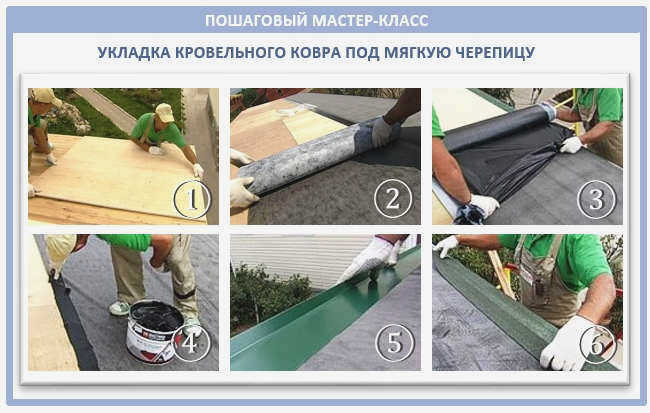

• Подкладочный ковер. Это дополнительный защитный барьер, который настилается перед самой черепицей. Его укладывают снизу вверх с продольным нахлестом 100 мм и торцевым 150 мм.

• Мягкая битумная черепица.

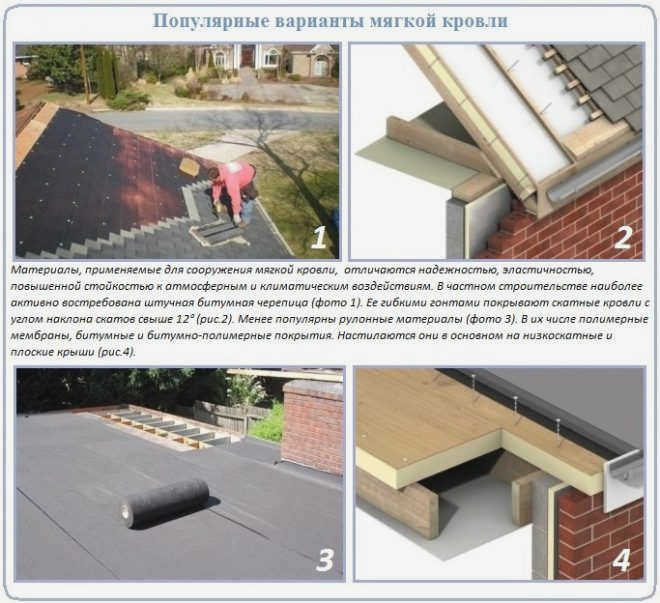

Технические нюансы выбора материалов

Выбор компонентов напрямую влияет на долговечность всей системы. Битумная черепица бывает разной: однослойная (легкая, до 9 кг/м²), двухслойная или трехслойная (премиальная, весом до 25 кг/м²). Чем тяжелее покрытие, тем серьезнее должна быть расчетная нагрузка на стропила.

При выборе битума обращайте внимание на его тип:

• SBS-модифицированный битум сохраняет эластичность при низких температурах, что критично для северных регионов.

• APP-модифицированный битум лучше держит высокие температуры и подходит для жаркого климата.

Для основания под мягкую кровлю категорически не рекомендуется использовать обрезную доску с влажностью выше 20%. Это приведет к деформации всей конструкции после высыхания древесины. Если вы работаете в холодное время года, помните: при температуре ниже +5 градусов монтаж черепицы затруднен. Материал нужно заранее согреть в помещении или использовать термофен для сохранения гибкости гонтов.

Узлы и доборные элементы

Покрытие не ограничивается только рядовыми гонтами. Для обеспечения полной герметичности системы необходимо использовать специальные узлы:

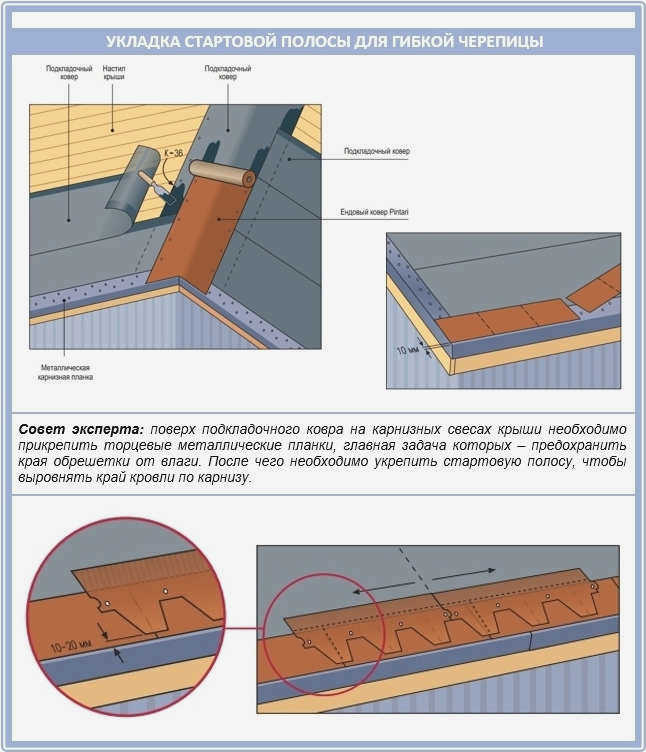

• Карнизная планка защищает торцы обрешетки от влаги.

• Ендовый ковер укладывается в места внутренних углов крыши (ендовы) для усиления водонепроницаемости.

• Коньковая черепица закрывает верхний стык скатов.

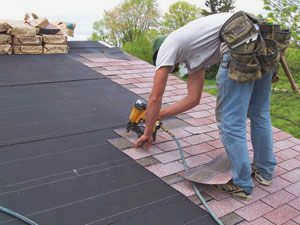

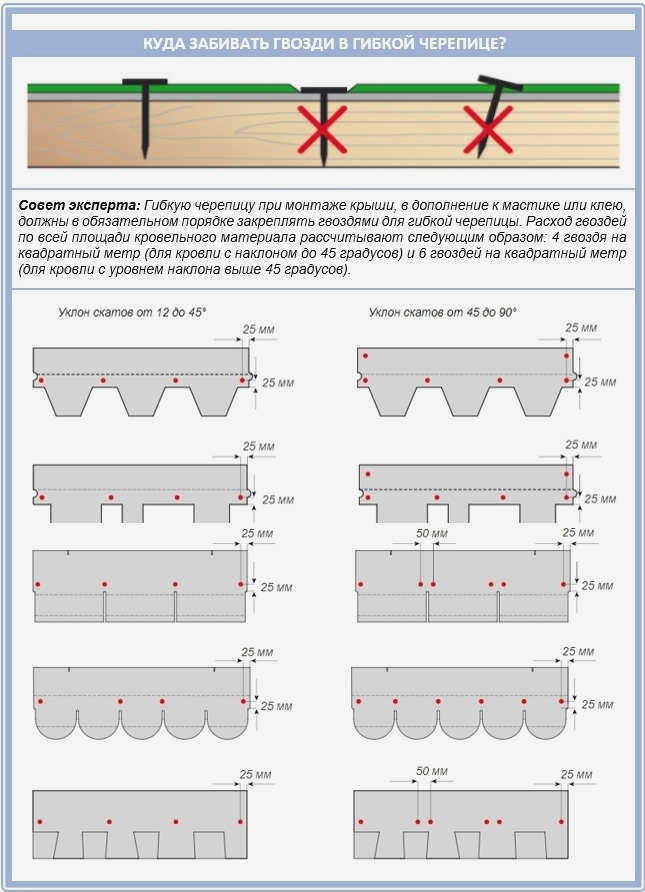

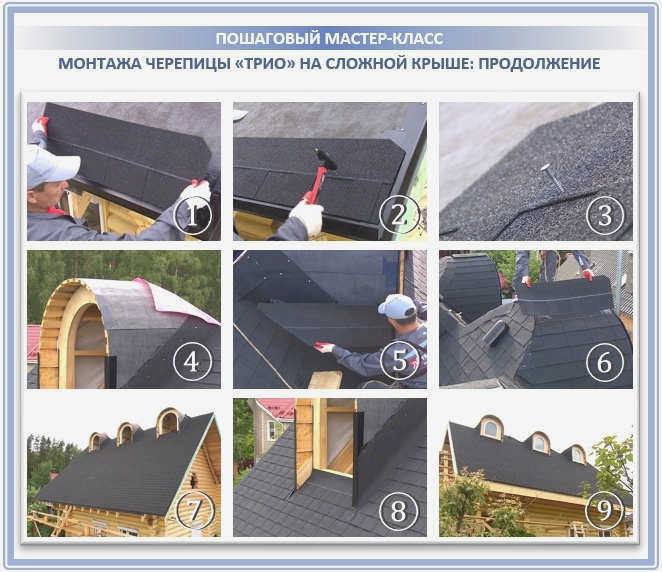

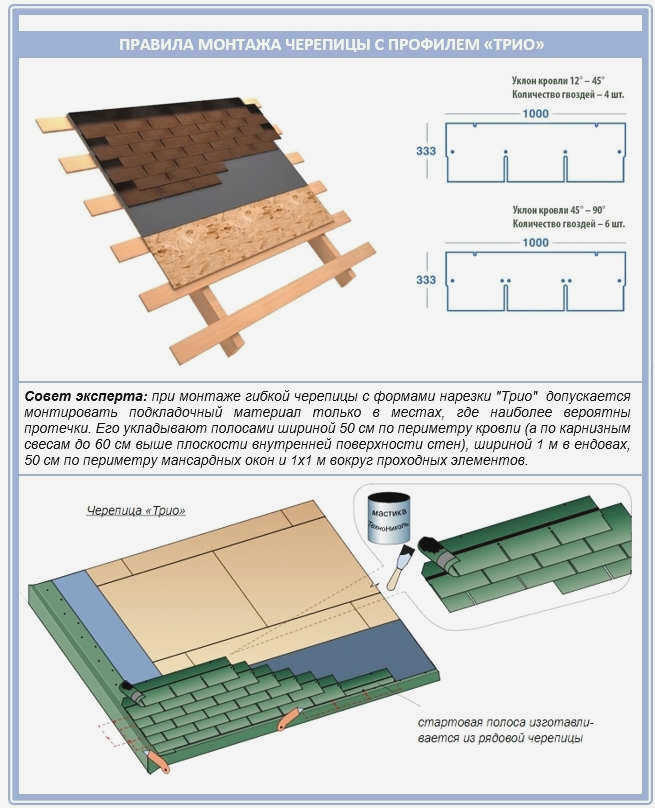

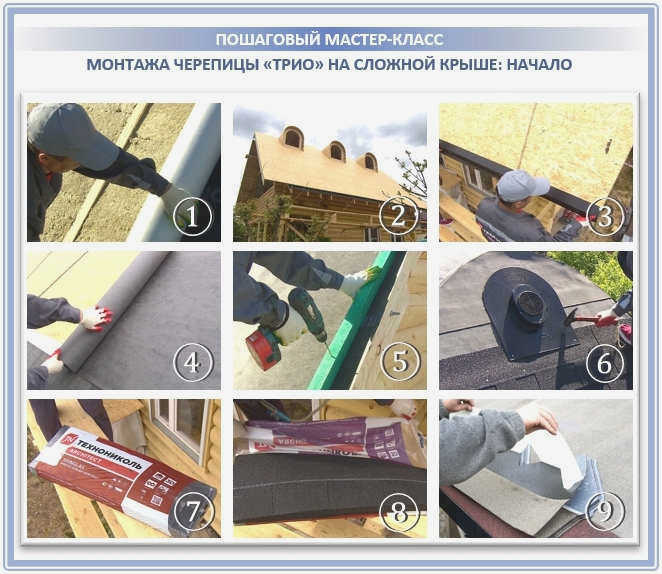

При монтаже рядовой черепицы важно соблюдать направление: от карниза к коньку. Если уклон кровли превышает 45 градусов, каждую плитку нужно фиксировать не четырьмя, а шестью кровельными гвоздями, чтобы избежать их сползания под собственным весом.
