Паропроницаемость силикатного кирпича: значение и расчет
Коэффициент паропроницаемости силикатного кирпича (как отдельного изделия или кладки) составляет 0,11 мг/(м·ч·Па). Этот показатель определяет способность материала пропускать водяной пар через свою толщу при наличии разницы давлений на разных сторонах стены.
Физика процесса и значение для строительства
Движение пара происходит из зоны высокого парциального давления в зону низкого. В жилых домах это направление почти всегда идет от теплого помещения к холодной улице. Если материал обладает высокой паропроницаемостью, он позволяет стене «дышать», обеспечивая естественную вентиляцию через ограждающие конструкции.
Паропроницаемость важна по двум причинам:
-
Теплофизическая: создание комфортного микроклимата и контроль влажности в помещении.
-
Материаловедческая: защита структуры стены от разрушения из-за конденсата.
Если пар, выходящий из дома, встретит на своем пути непроницаемый барьер (например, слой пенополистирола), он сконденсируется внутри конструкции. Попадая в холодную часть стены, влага может замерзнуть, что ведет к разрушению материала и росту плесени. При проектировании стен из силикатного кирпича важно соблюдать градиент паропроницаемости: слои должны располагаться так, чтобы сопротивление паропроницанию увеличивалось от внутренней поверхности к наружной.
Сравнение характеристик материалов
Для правильного подбора «пирога» стены необходимо сопоставлять коэффициенты различных материалов. Силикатный кирпич по своим свойствам практически идентичен красному глиняному кирпичу, но отличается теплопроводностью.
Ниже приведены значения коэффициента паропроницаемости для часто используемых строительных материалов:
| Материал | Коэффициент паропроницаемости, мг/(м·ч·Па) |
|---|---|
| Кирпич силикатный (кладка) | 0,11 |
| Кирпич глиняный красный (кладка) | 0,11 |
| Кирпич керамический пустотелый (брутто 1400 кг/м³) | 0,14 |
| Керамзитобетон (плотность 500 кг/м³) | 0,30 |
| Газобетон / Пенобетон (плотность 800 кг/м³) | 0,14 |
| Газобетон / Пенобетон (плотность 400 кг/м³) | 0,23 |
| Гипсокартон | 0,075 |
| Минвата каменная (плотность 140–175 кг/м³) | 0,32 |
| Пенополистирол (пенопласт) | 0,05 |
| Экструдированный пенополистирол (XPS) | 0,013 |
| Железобетон / Бетон | 0,03 |
Из таблицы видно, что силикатный кирпич является относительно паропроницаемым материалом. Он пропускает пар значительно лучше, чем утеплители вроде пенополистирола или бетонных конструкций. Это свойство позволяет использовать его в качестве облицовки, если правильно подобрана основная стеновая часть.
Влияние плотности и особенностей производства
Паропроницаемость не является неизменной величиной для всех видов силикатного кирпича. Она напрямую зависит от условий изготовления. Например, при производстве гиперпрессованного кирпича на станках с разным усилием прессования (скажем, 50 тонн против 300 тонн) плотность и структура материала будут отличаться. Чем выше давление прессования, тем ниже будет паропроницаемость готового изделия.
Исследования показывают нелинейную зависимость: при росте плотности силикатного кирпича его способность пропускать пар падает, но этот процесс происходит быстрее, чем меняется сама плотность. Также на свойства влияет содержание извести и длительность процесса запаривания в автоклаве.
Расчет сопротивления паропроницанию
Важно не путать коэффициент паропроницаемости (µ) с сопротивлением паропроницанию (R). Коэффициент — это характеристика самого материала, а сопротивление зависит от того, насколько толстым вы сделаете слой.
Расчет выглядит следующим образом: R = δ / µ, где δ — толщина слоя в метрах.

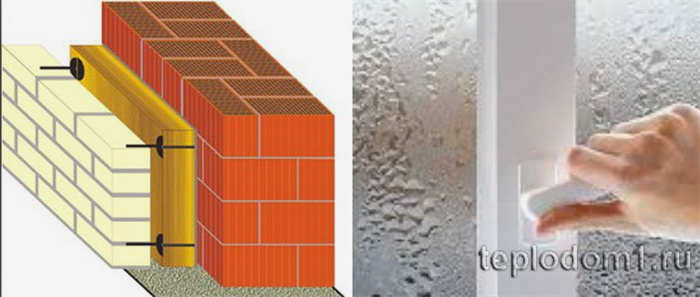

Если толщина кирпичной стены составляет 0,36 м, то ее паропроницаемость (способность пропускать пар) будет равна 0,36 / 0,11 = 3,27 (м²·ч·Па)/мг. При проектировании комбинированных стен, например из газобетона с облицовкой силикатным кирпичом, необходимо учитывать сопротивление каждого слоя, чтобы точка росы не оказалась внутри утеплителя или в зоне контакта материалов. Для предотвращения намокания газобетона при такой облицовке часто применяют воздушный зазор.
