Пайка трубы ПНД диаметром 1600 мм: методы и технология

Для соединения полиэтиленовых труб диаметром 1600 мм применяется исключительно стыковая сварка с использованием специализированных сварочных станций. Электромуфтовый метод при таких масштабах нецелесообразен из-за экстремально высокой стоимости фитингов. Технология представляет собой нагрев торцов заготовок до вязкого состояния, их последующее соединение под строго выверенным давлением и остывание в неподвижном состоянии.

Методы соединения полиэтиленовых трубопроводов

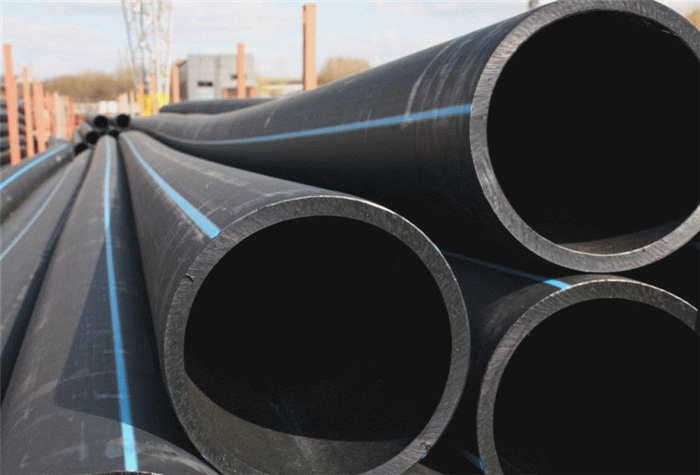

При монтаже магистральных сетей выбор технологии зависит от диаметра изделия, рабочего давления и требуемого типа соединения. Стыковая сварка является основным способом неразъемного монтажа для труб диаметром от 50 мм и выше. Этот метод позволяет сохранять целостность конструкции по всей длине трубопровода при работе как в траншеях, так и на открытых площадках. Для качественного шва необходимо использовать трубы с одинаковым коэффициентом SDR (соотношение диаметра к толщине стенки) и одной маркой полиэтилена. Если толщина стенок заготовок различается, на более толстостенной трубе обязательно снимают фаску под углом 15±3° к оси.

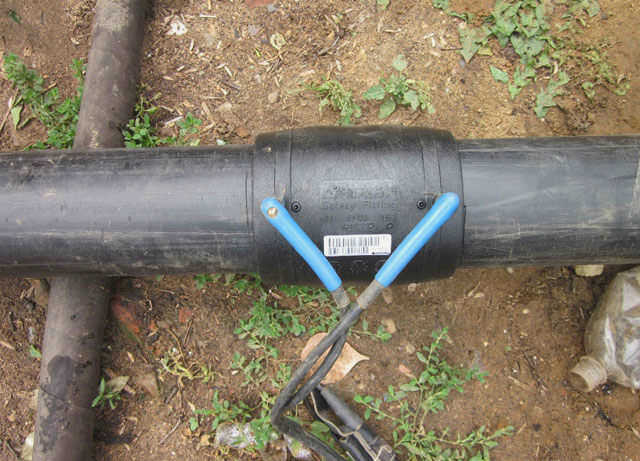

Экструзионная сварка чаще применяется для присоединения фитингов к основной трубе. В этом процессе между элементами через сварочную головку подается расплавленный полиэтилен. Существует также электромуфтовая сварка, где используются муфты со встроенными нагревательными спиралями. Ток проходит через проволоку и плавит материал внутри фитинга и на поверхности трубы. Метод надежен для малых диаметров, но при достижении больших величин стоимость таких муфт становится запредельной.

Технология стыковой сварки ПНД труб

Работа с крупногабаритными изделиями требует высокой квалификации персонала и тяжелого оборудования. Процесс включает несколько критических этапов, где любое отклонение от регламента ведет к потере герметичности.

Сначала проводят подготовку заготовок. Концы труб должны быть обрезаны строго перпендикулярно продольной оси. Обязательно удаляют окисленный наружный слой механическим скребком. Для больших диаметров вращение трубы вокруг своей оси затруднено, поэтому используют специальные приспособления для зачистки без вращения заготовки.

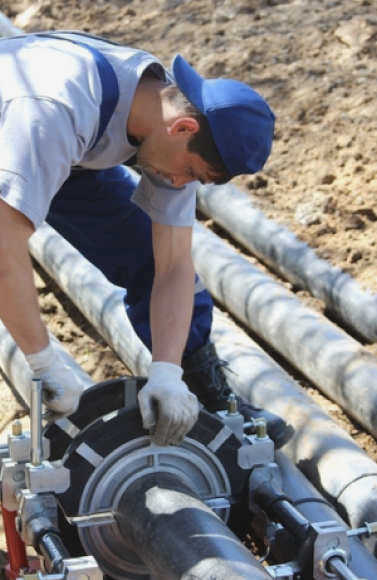

Затем следует очистка и обезжиривание. Поверхность торцов протирают от грязи, песка и технических жидкостей хлопчатобумажной тканью, смоченной в спирте. После этого начинается фаскообразование (наплавка). Торцы обрабатывают наплавочным устройством до тех пор, пока стружка не станет однородной и её толщина не составит менее 0,5 мм.

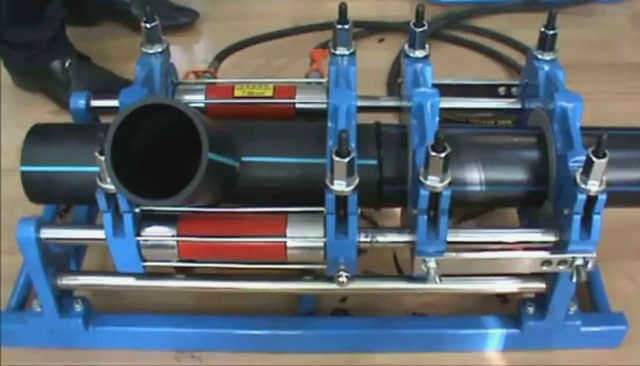

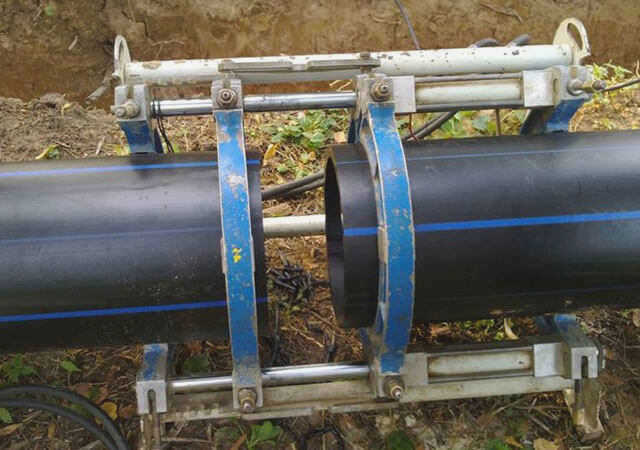

На этапе нагрева трубы размещают в центраторе сварочного аппарата. Нагреватель прижимается к торцам, создавая зону расплава. Время прогрева напрямую зависит от толщины стенки. Например, для трубы диаметром 160 мм с SDR 41 время нагрева составляет 40 секунд, а при использовании более толстостенной модели SDR 21 этот показатель возрастает до 77 секунд.

После завершения фазы нагрева нагреватель извлекают, и концы труб соединяют под расчетным давлением. Крайне важно удерживать компоненты в неподвижном состоянии до полного остывания.

Влияние параметров SDR на процесс сварки

Надежность соединения зависит от соблюдения физико-химических свойств материала. Давление при нагреве и сварочное давление должны соответствовать типу трубы. Параметры существенно меняются в зависимости от коэффициента SDR.

Рассмотрим примеры для диаметра 160 мм:

• При SDR 41 (толщина стенки 4,0 мм) используется сварочное давление 8 бар, время нагрева — 40 секунд, а охлаждение длится 6 минут.

• При SDR 21 (толщина стенки 7,7 мм) давление при нагреве составляет 2 бар, сварочное давление — 16 бар, а время нагрева достигает 77 секунд.

• При SDR 13,6 (толщина стенки 11,8 мм) требуется сварочное давление 23 бар и время нагрева 118 секунд.

Для более массивных труб с толщиной стенки 14,6 мм (SDR 11) параметры становятся еще жестче: давление при нагреве составляет 4 бара, сварочное — 28 бар, а время нагрева достигает 146 секунд.

Типичные ошибки при монтаже

Герметичность трубопровода часто нарушается из-за пренебрежения правилами подготовки. Одной из главных проблем является наличие маслянистых пятен или загрязнений на концах труб. Грязь и жир препятствуют сцеплению полиэтилена на молекулярном уровне.

Часто совершают ошибку, выполняя недостаточно глубокую зачистку наружного слоя. Полиэтилен окисляется под воздействием среды, образуя тугоплавкий слой. Если его не удалить механически, локальный нагрев будет недостаточным. Это приводит к утечкам в системах с высоким рабочим давлением. Также недопустимо нарушение фиксации компонентов: перекосы при стыковке или отсутствие центрирующих элементов делают шов неоднородным.

Стоимость работ на объекте зависит от диаметра и сложности задачи. При выезде бригады для выполнения сварочных работ в течение одного рабочего дня стоимость составляет от 9 000 до 16 000 рублей с учетом НДС 20%. Для малых объемов работ (трубы до 225 мм) расчет может вестись почасово: цена около 3 000 рублей за час работы, но не менее чем за 3 часа. При работе на крупных магистральных проектах ключевым фактором остается наличие у исполнителя аттестации НАКС и оборудования, способного работать с диаметрами до 1600 мм.
