Температура сварки ПП труб: нормы и правила пайки
Оптимальная температура пайки полипропиленовых труб составляет 260 °C. Это значение является общепринятым стандартом для создания качественного диффузионного шва при работе с диаметрами от 20 до 90 мм и выше. Допустимый рабочий диапазон температур находится в пределах 255–270 °C, хотя некоторые производители допускают повышение нагревателя до 280 °C.
Важно не путать температуру паяльника с физикой самого материала. Полипропилен начинает размягчаться при 130–140 °C, а процесс плавления запускается при 170 °C. Температура в 260 °C нужна для того, чтобы поверхностный слой трубы и фитинга стал пластичным за считанные секунды, обеспечив молекулярную диффузию (смешивание полимеров), в то время как сердцевина стенки сохранит свою жесткость и форму.
Классификация труб по давлению и температуре эксплуатации
Выбор режима сварки напрямую зависит от типа изделия, который указан на маркировке. Ошибка в подборе параметров для конкретного класса давления (PN) приведет к деформации системы или протечке.
-
PN10. Эти тонкостенные трубы предназначены только для холодного водоснабжения. Максимальная температура среды в них не должна превышать 40 °C.
-
PN16. Универсальный вариант для систем холодного и горячего водоснабжения. Они выдерживают рабочую температуру до 60 °C, что делает их подходящими для монтажа теплого пола с ограниченным температурным режимом.
-
PN20. Трубы для горячего водоснабжения и отопления. Они выдерживают нагрев до 80–90 °C, однако при температуре воды около 75 °C допустимое рабочее давление падает до 10 атмосфер.
-
PN25. Армированные изделия с повышенной прочностью. Такие трубы лучше всего подходят для систем отопления, так как выдерживают высокие температуры до 95 °C и значительные перепады давления.

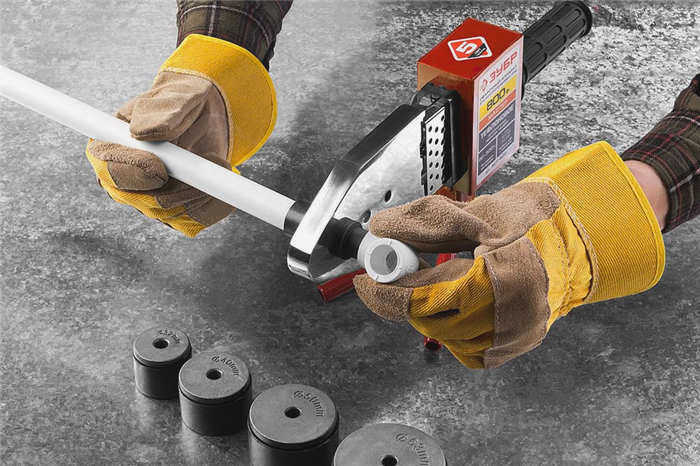

Временные параметры процесса сварки
Температура — это лишь половина успеха. Второй критический фактор — время. Процесс состоит из трех этапов: время нагрева (пребывание деталей на насадках), время технологической паузы (перенос и стыковка) и время фиксации (остывание до полной полимеризации).

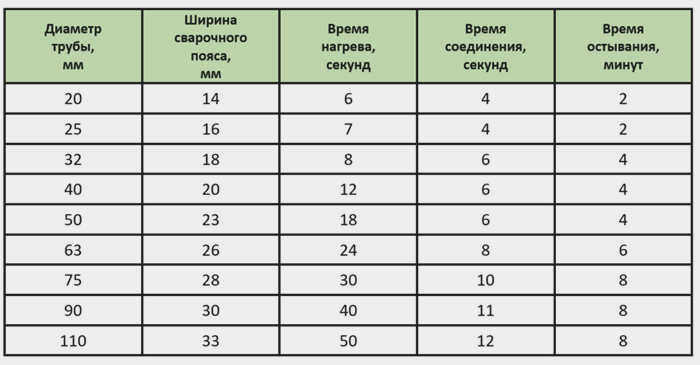

Ниже приведены расчетные значения для стандартных условий при температуре воздуха +20 °C. При снижении температуры окружающей среды параметры необходимо корректировать.
| Наружный диаметр трубы, мм | Глубина сварки, мм | Время нагрева, сек | Время стыковки, сек | Время остывания, сек |
|---|---|---|---|---|
| 20 | 14 | 5 | 4 | 120 |
| 25 | 16 | 7 | 4 | 120 |
| 32 | 18 | 8 | 6 | 220 |
| 40 | 21 | 12 | 6 | 240 |
| 50 | 22,5 | 18 | 6 | 250 |
| 63 | 24 | 24 | 8 | 360 |
Если монтаж проходит в прохладном помещении, время нагрева нужно увеличивать. При +10…+15 °C добавьте к времени нагрева от 1 до 8 секунд в зависимости от диаметра. Если температура воздуха опускается ниже +5 °C, время прогрева следует увеличить примерно на 50%.
Особенности работы с армированными трубами
Трубы со стекловолокном не требуют специальной подготовки поверхности перед сваркой. Однако изделия с алюминиевым армированием (фольгой) требуют особого подхода. Алюминий не плавится вместе с полипропиленом, поэтому между слоями фольги и пластика может возникнуть пустота, что сделает шов ненадежным.

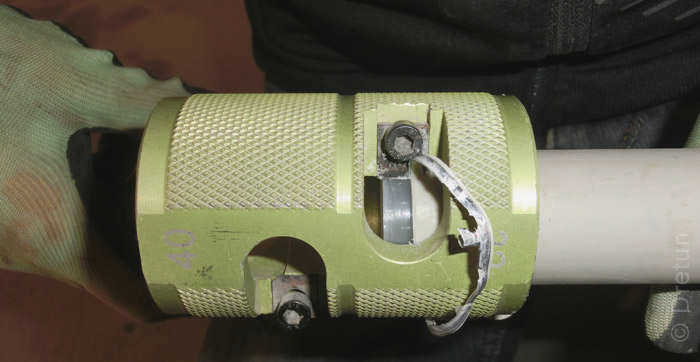

Для качественного соединения труб с наружным алюминиевым слоем необходимо использовать шейвер или торцеватель. Инструмент позволяет зачистить армирующий слой на глубину пайки (обычно около 2 мм). Если используется труба со средним слоем фольги, торцевание проводится на глубину 2–3 мм. Это гарантирует, что при стыковке металл не будет мешать контакту двух полимерных поверхностей.
Технические ошибки и последствия нарушения режима
Неправильный температурный режим или нарушение тайминга создают скрытые дефекты, которые проявятся только под нагрузкой.

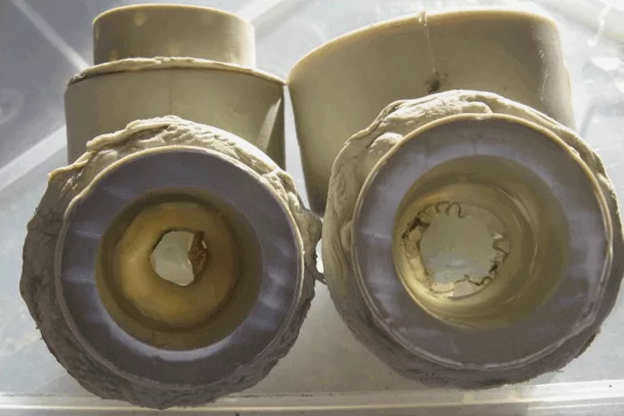

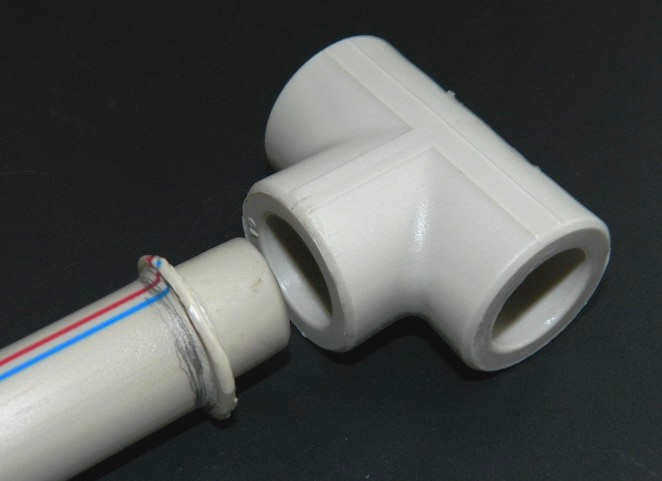

Перегрев (температура выше 280 °C или избыточное время на насадке) делает полипропилен слишком текучим. Расплавленный материал выдавливается внутрь трубы, образуя массивный наплыв — грат. Это приводит к резкому сужению проходного сечения трубопровода и нарушению гидравлики системы. Также чрезмерный нагрев вызывает термическую деструкцию полимера, снижая срок его службы.
Недостаточный нагрев (ниже 250 °C или слишком быстрый съем деталей) не обеспечивает диффузию молекул. Внешне шов может выглядеть аккуратным, но внутри он будет иметь микроскопические пустоты. Такой непровар — главная причина протечек при температурных расширениях или скачках давления.
При стыковке нельзя проворачивать детали относительно друг друга. Вращение разрушает структуру формирующегося монолитного шва и нарушает герметичность соединения. Также важно следить за чистотой: пыль, масло или капли воды на поверхности препятствуют сварке. Перед началом работ обязательно обезжиривайте торцы труб и фитингов спиртом.
После завершения монтажа не спешите подавать воду. Полная прочность шва достигается только после полного остывания. Рекомендуется проводить испытания системы под давлением не ранее чем через час после последнего соединения.
