Как сделать отрезную пилу по металлу своими руками

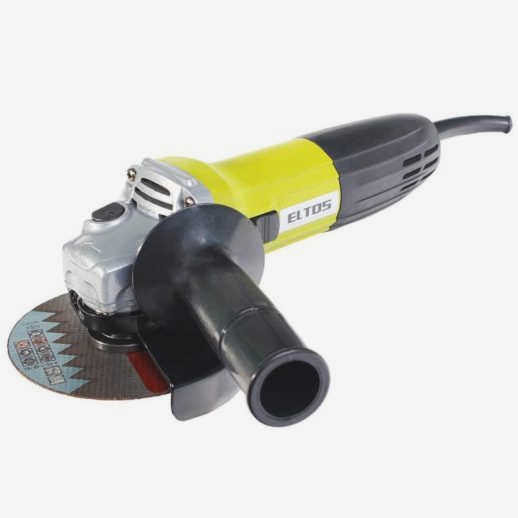

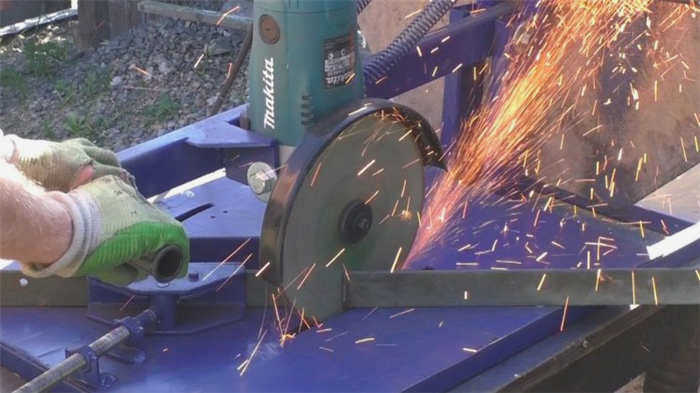

Чтобы сделать отрезной станок по металлу своими руками, необходимо закрепить углошлифовальную машину (УШМ) на жесткой станине. Это решение исключает вибрации рук и гарантирует ровный получается рез, который крайне сложно получить при работе обычным инструментом «на весу». Самодельный станок из болгарки может быть как простым упором для подрезки профиля, так и сложным агрегатом с подвижной кареткой или поворотным механизмом.

Варианты конструкций самодельных станков

Выбор конкретной схемы зависит от ваших задач в гараже или мастерской. Если требуется лишь периодически подрезать мелкие детали, достаточно минималистичной стойки. Для серьезных работ с профильными трубами лучше собрать полноценный станок из болгарки УШМ.

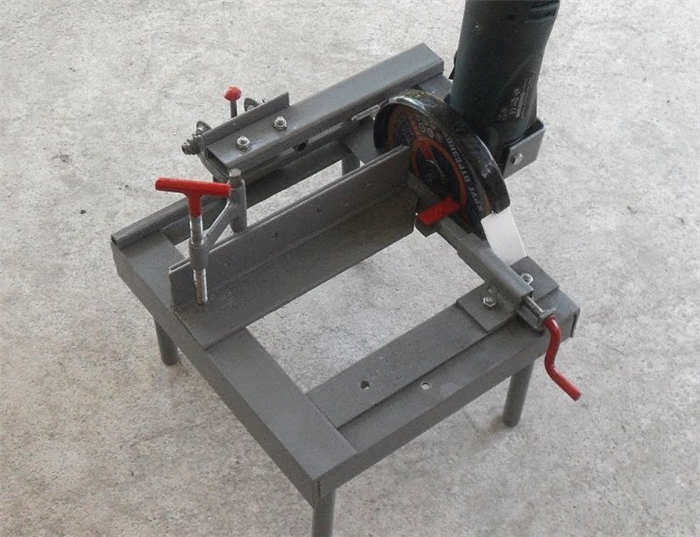

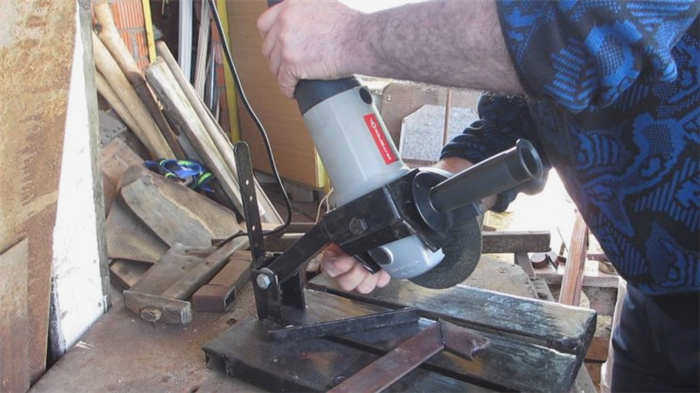

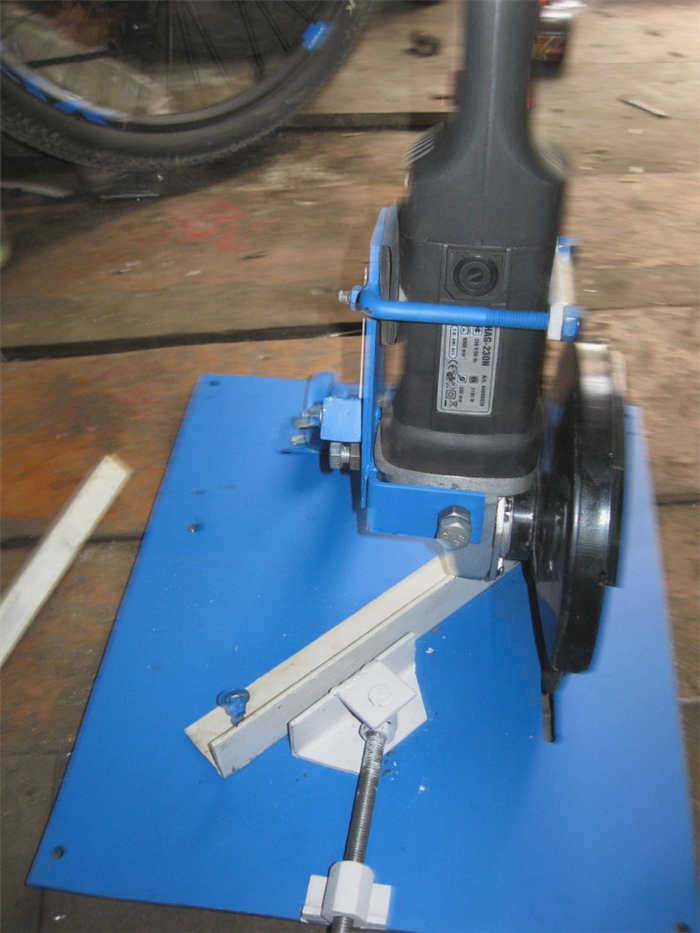

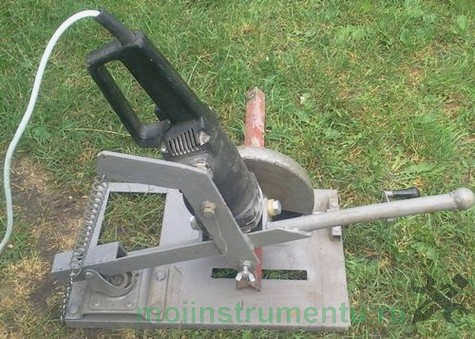

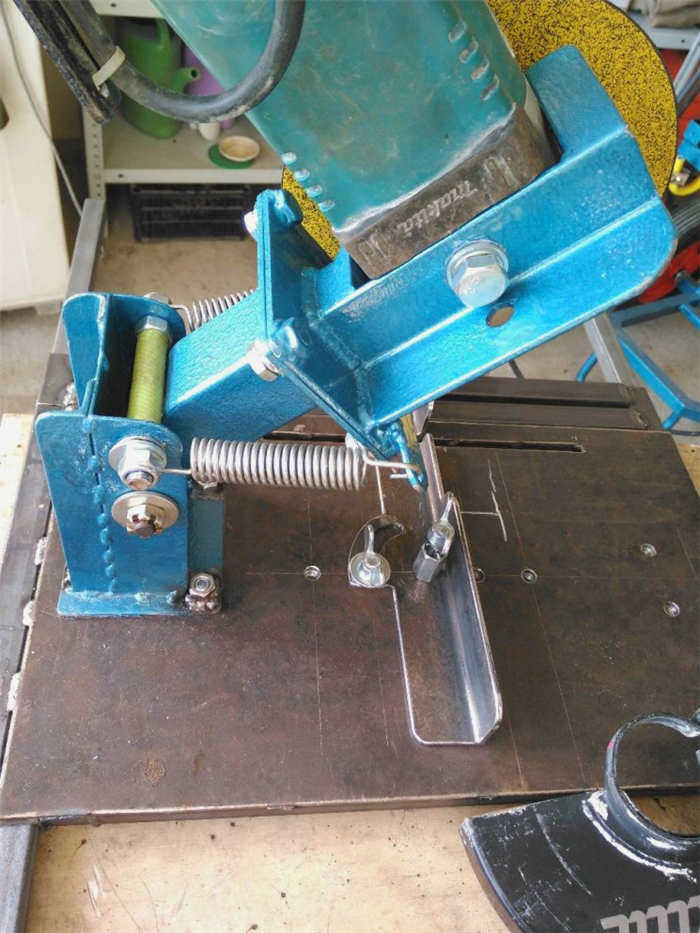

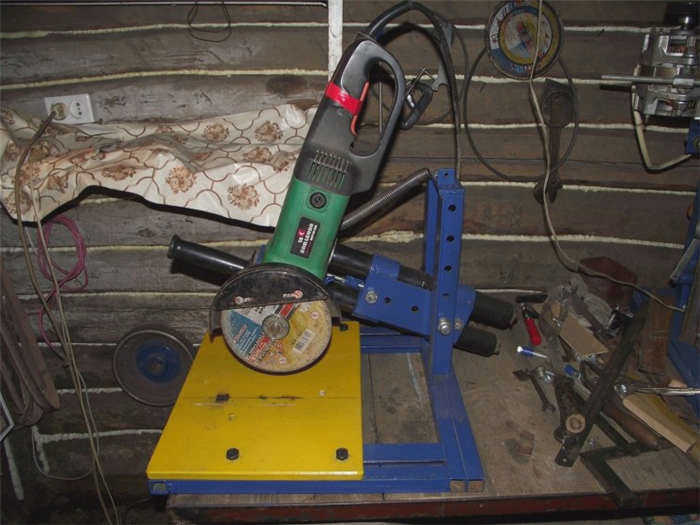

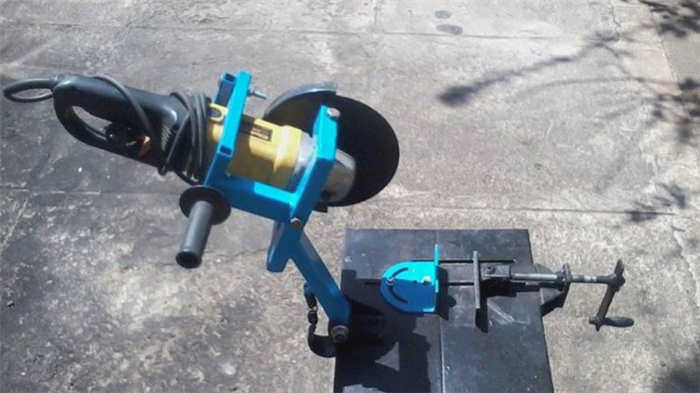

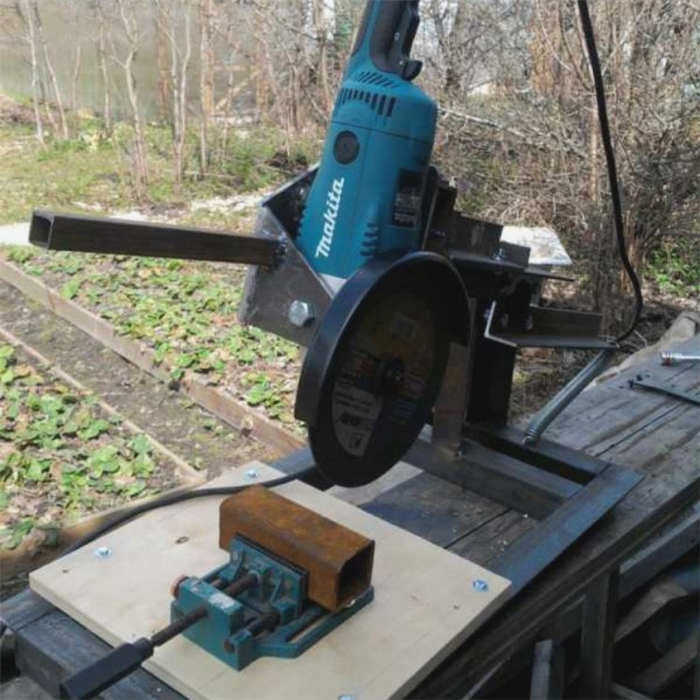

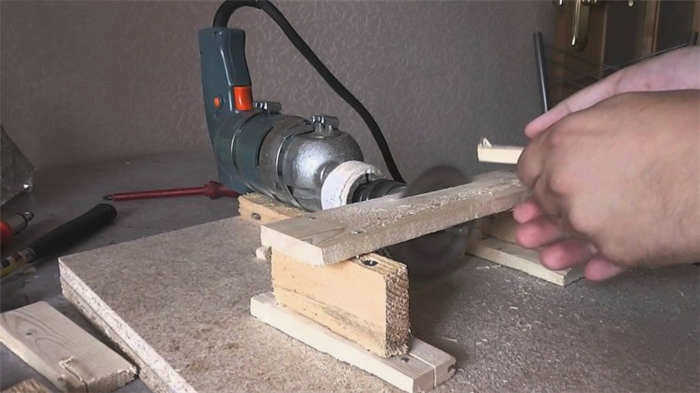

Стационарный упор. Это самый простой вариант для домашних условий. Вы создаете жесткую базу, на которой фиксируется инструмент и заготовка. Такой отрезной станок экономит время, но он не дает возможности делать длинные продольные линии без переделок конструкции.

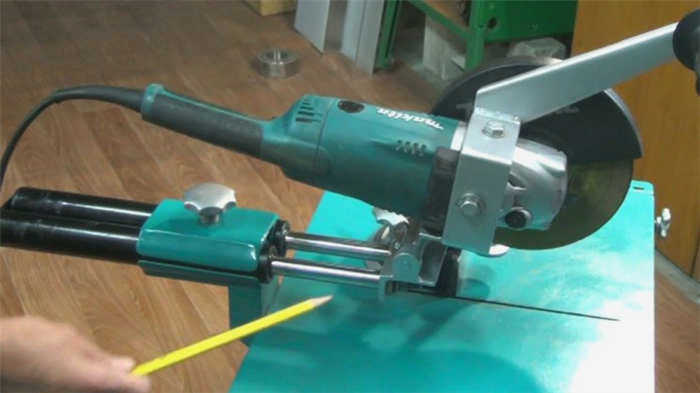

Станок с направляющими (продольный рез). Если нужно распустить трубу вдоль, используется система валов. В качестве направляющих часто берутся шлифованные полированные валы от станков ЧПУ. По ним перемещается подвижный суппорт, на котором закреплена болгарка. Это позволяет избежать ухода диска в сторону и обеспечивает идеальную геометрию реза.

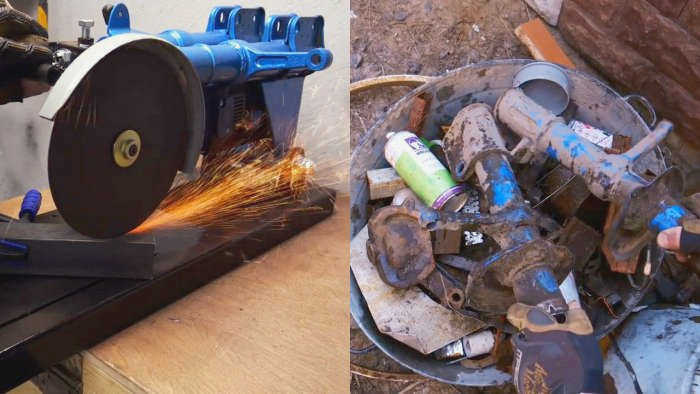

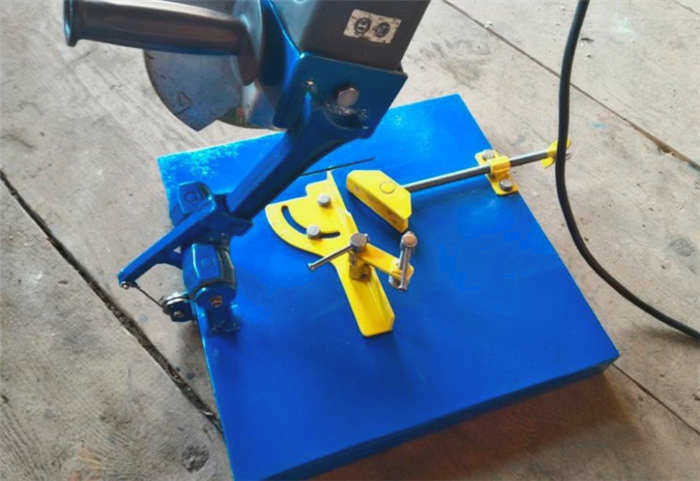

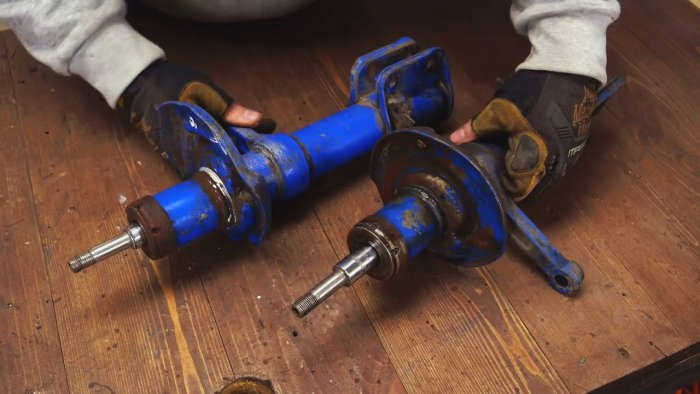

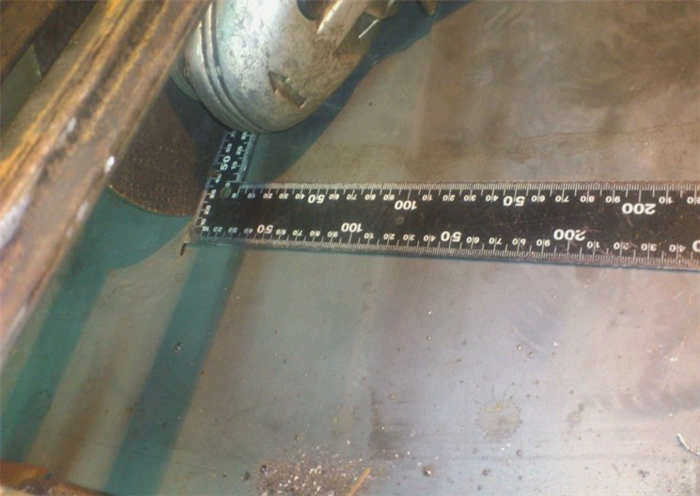

Торцевой станок с поворотом. Такая конструкция нужна для точного раскроя под углом 45 градусов. В основе лежит механизм вращения. Для достижения высокой точности мастера используют тяжелые детали, например ступицу от Audi A6 C5 с тормозным диском диаметром 288 мм.

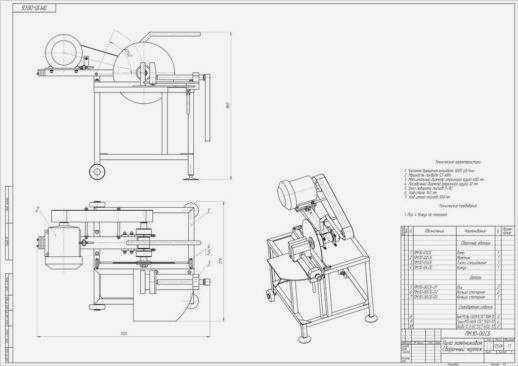

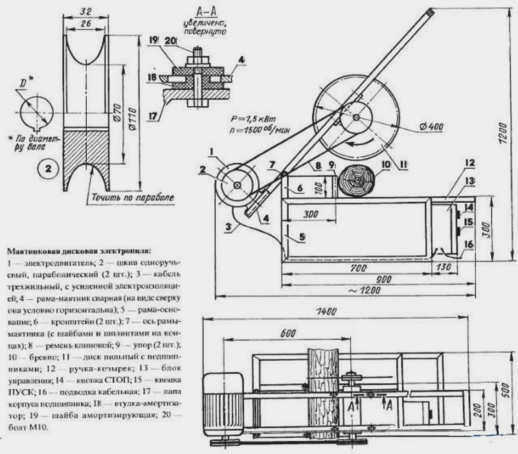

Технические характеристики и параметры

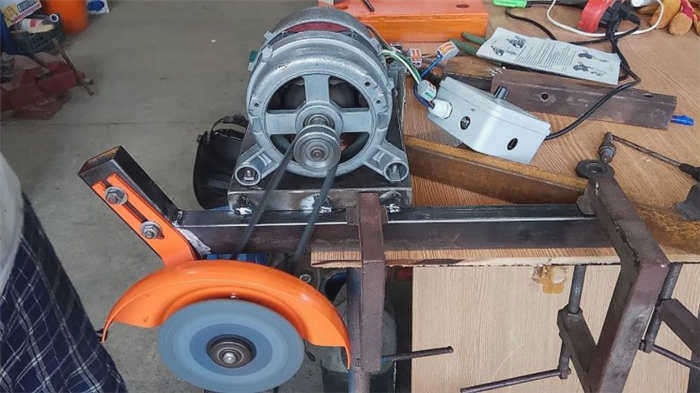

Чтобы самодельный отрезной станок по металлу работал надежно, ориентируйтесь на следующие показатели:

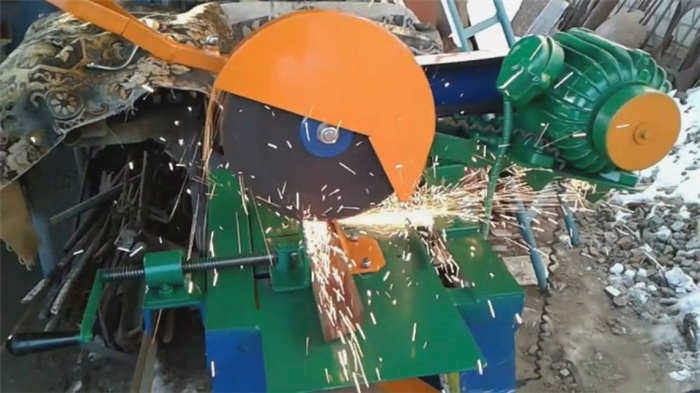

• Использование абразивного отрезного диска диаметром 355 мм.

• Мощность двигателя от 1,5 кВт (хотя более мощные моторы предпочтительнее).

• Питание от сети 220 В. Если двигатель трехфазный, его подключают «треугольником» через конденсаторы: рабочий емкостью около 80 мкф и пусковой на 200 мкф.

Такой агрегат способен резать трубы квадратного или круглого сечения размером до 100х100 мм.

Как сделать отрезной станок с подвижным суппортом

Этот метод помогает добиться длинных продольных резов без биений. Основные моменты здесь — жесткость и отсутствие люфтов в узлах трения.

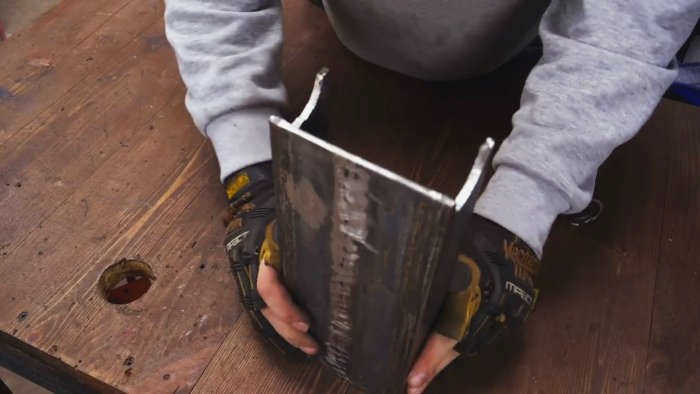

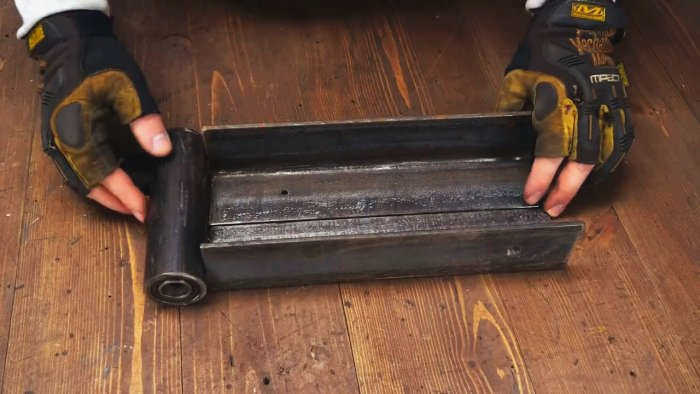

Сначала подготовьте основание. В качестве станины отлично подходит массивный металлический швеллер размером 140–160 мм или даже крышка от очень крепкого деревянного ящика из специальной фанеры. На это основание устанавливаются две вертикальные стойки. Внутри стоек нужно закрепить шлифованные валы.

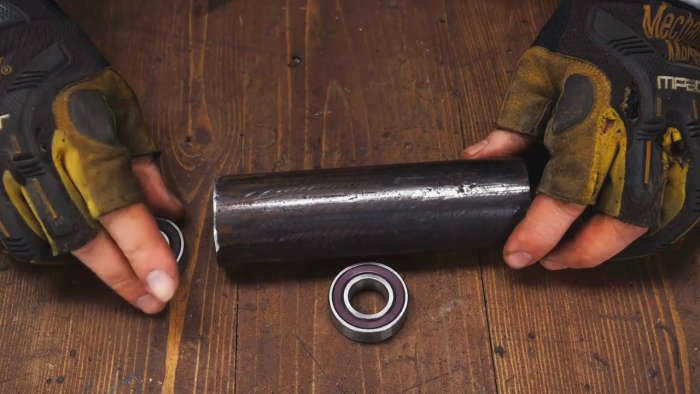

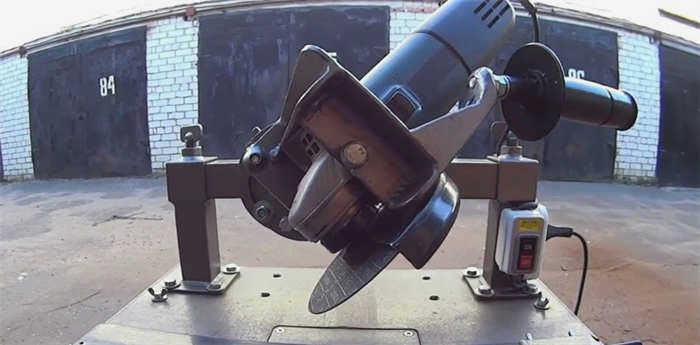

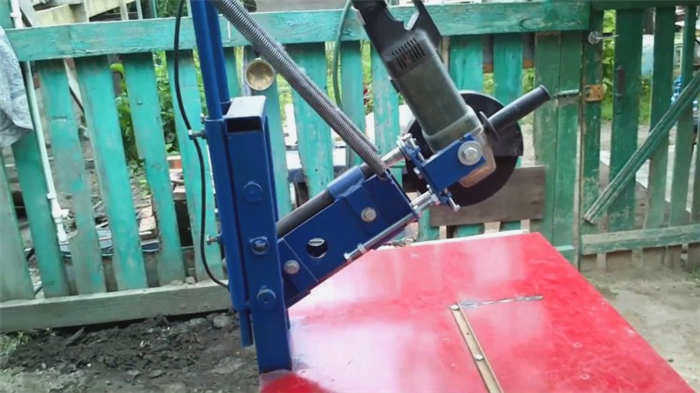

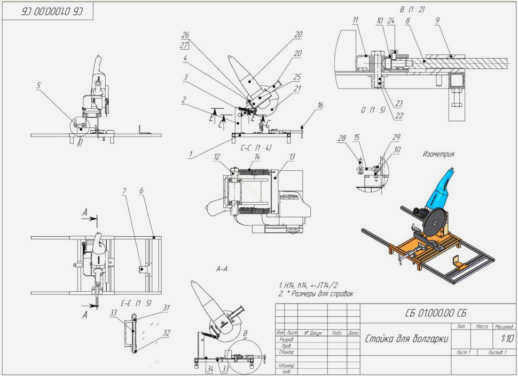

Затем собирается подвижный суппорт. Его можно смоделировать так, чтобы в центральной части стояли подшипники. Они обеспечат свободное вращение хомута, на котором будет держаться болгарка. Чтобы правильно закрепить болгарку, используйте систему из двух частей: жесткого основания и подвижного хомута. Это позволит инструменту вращаться вокруг своей оси для смены угла, сохраняя при этом максимальную фиксацию во время работы.

Для безопасности добавьте гибкий кабель-канал. Он защитит провод УШМ от искр. Также предусмотрите разъем для выключателя и тиски для надежной фиксации заготовки.

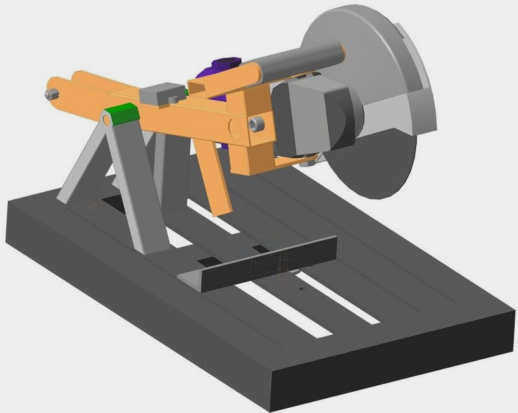

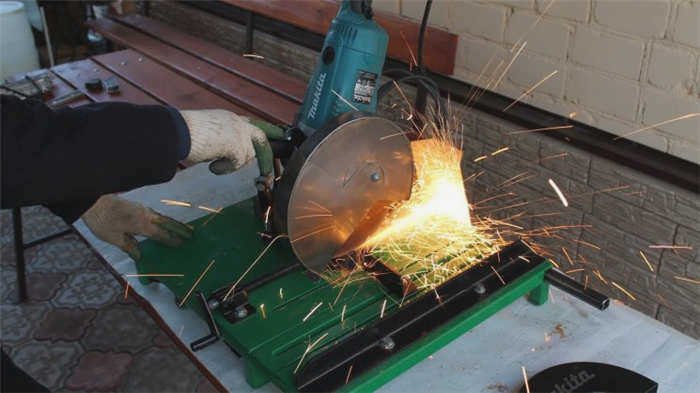

Сборка торцевого станка с поворотным механизмом

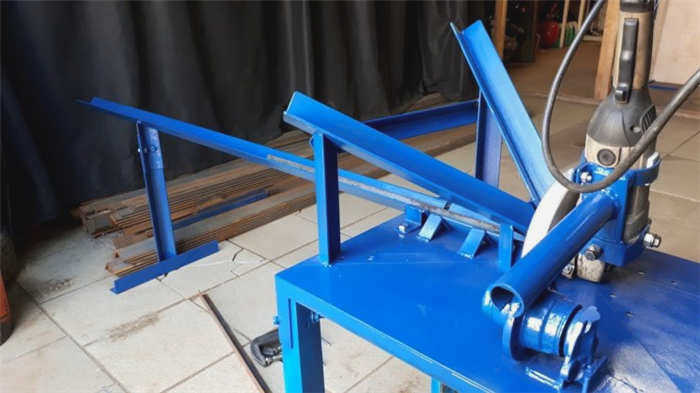

Если ваша цель — ровные торцы, стройте конструкцию вокруг оси вращения. Основание лучше делать из профиля 40х40 мм или тяжелого швеллера для гашения вибраций.

В качестве узла поворота возьмите автомобильную ступицу с тормозным диском. Это даст необходимый вес и позволит точно выставлять угол в обе стороны на 45 градусов. Чтобы отрезной станок из болгарки не превратился в источник хаоса, обязательно сконструируйте защитный кожух. Он должен максимально закрывать зону реза. Под ним стоит разместить мусоросборник для металлической стружки и опилок.

Безопасность при работе в домашних условиях

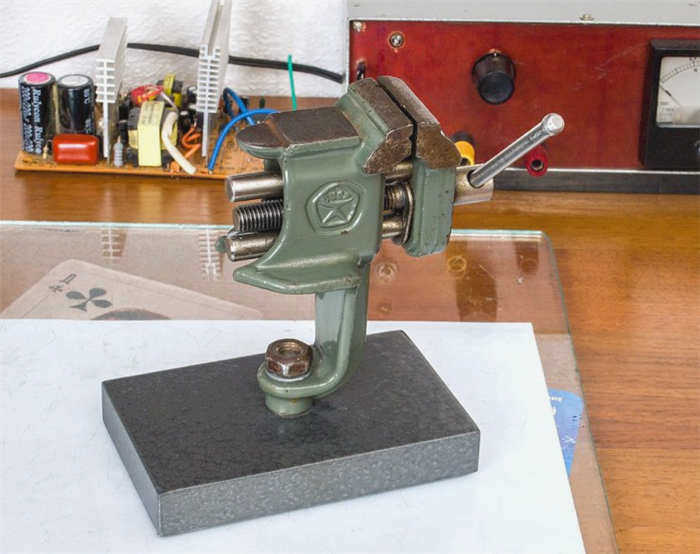

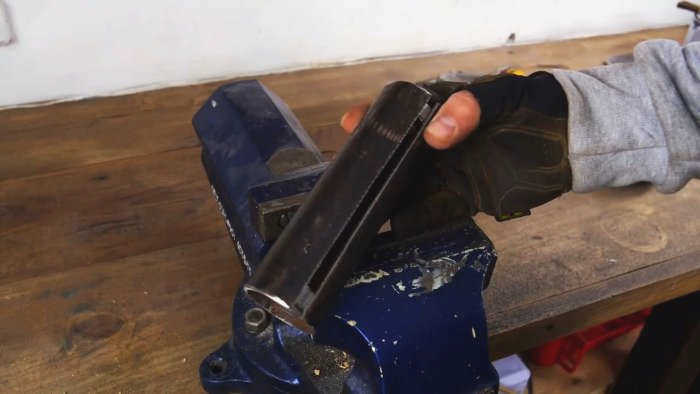

Самодельный станок из болгарки — это мощный инструмент, требующий дисциплины. Никогда не снимайте заводской защитный кожух с самой УШМ. Если заготовка закреплена плохо, вибрация приведет к тому, что диск «уйдет» или разрушится. Всегда используйте тиски или специальные прижимы для фиксации металла.

Следите за состоянием изоляции кабеля. Искры от резки моментально прожигают провод. Используйте гофру для защиты электрических соединений. При использовании мощных двигателей проверяйте стабильность напряжения в сети, иначе пусковые конденсаторы могут не обеспечить нужный момент.

Правильно собранный станок из болгарки своими руками заменяет дорогое заводское оборудование и делает работу в мастерской гораздо проще.
