Отопление дома своими руками: расчет мощности и выбор котла

Для расчета мощности котла при самостоятельном проектировании используйте базовую норму: 60 Вт на 1 м³ объема помещения. Это значение актуально, если теплоизоляция стен, пола и потолка соответствует строительным стандартам. К примеру, для дома объемом 500 м³ требуется котел мощностью не менее 30 кВт.

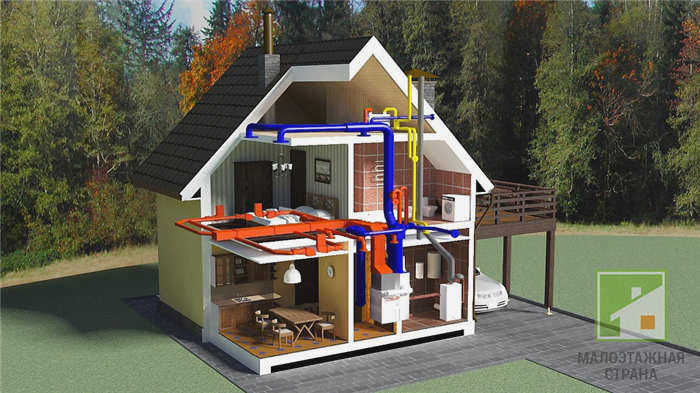

Организация отопления своими руками включает три этапа: выбор источника тепла, определение схемы разводки и подбор материалов. Ошибки в расчетах приведут к тому, что радиаторы в дальних комнатах будут холодными, а затраты на топливо вырастут.

Выбор источника энергии

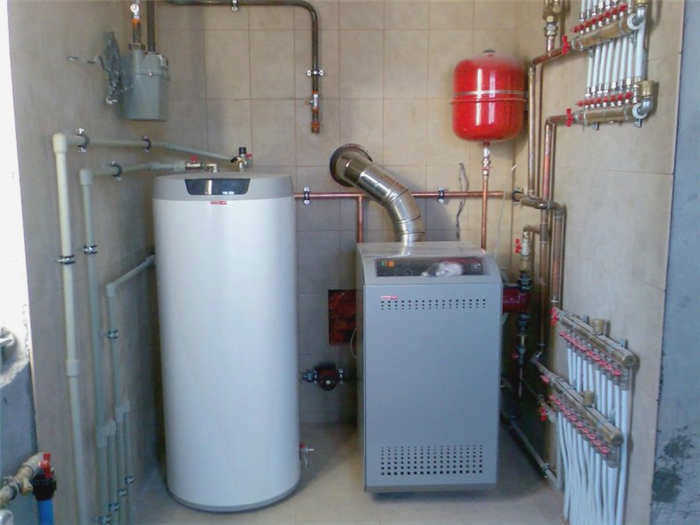

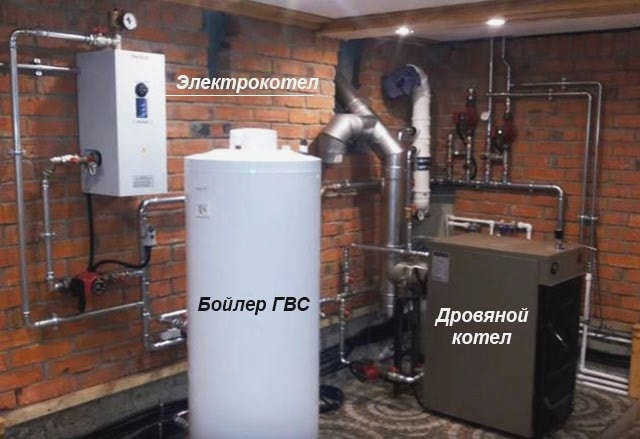

Тип котла определяет сложность инженерных систем и стоимость эксплуатации отопления дома.

Газовые агрегаты наиболее экономичны при наличии центрального газопровода. Автономное отопление частного дома возможно с использованием газгольдера или баллонов, но это требует дополнительных затрат на хранение ресурса. Твердотопливные котлы подходят для регионов без газа. В качестве топлива здесь выступают дрова, уголь, пеллеты или брикеты. Главный минус — необходимость ручного обслуживания и очистки камеры сгорания. Пиролизные модели повышают автономность, но контроль за ними все равно необходим.

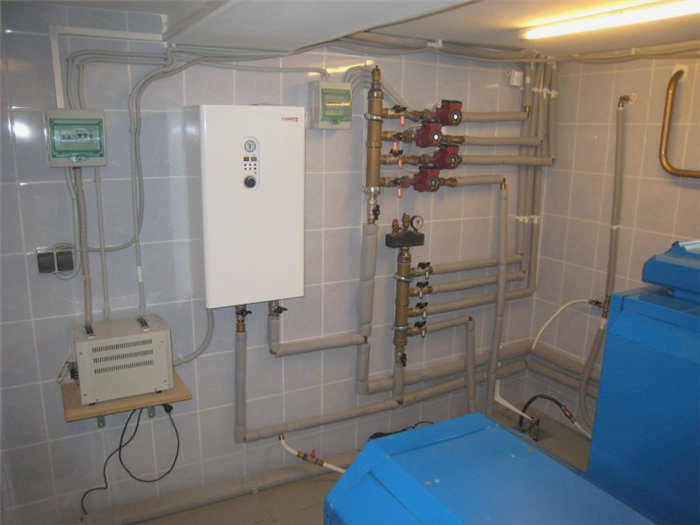

Электрические системы просты в монтаже и экологичны. Они почти не требуют обслуживания из-за автоматизации процессов. Однако электрическое отопление частного дома остается самым дорогим по эксплуатационным расходам. Жидкотопливные котлы (дизель) применяются редко, их КПД составляет около 80%.

Схемы разводки труб: сравнение вариантов

Выбор геометрии контура — это баланс между ценой материалов и равномерностью прогрева. При проектировании важно учитывать как работоспособность системы, так и возможность вписать элементы отопления в интерьер.

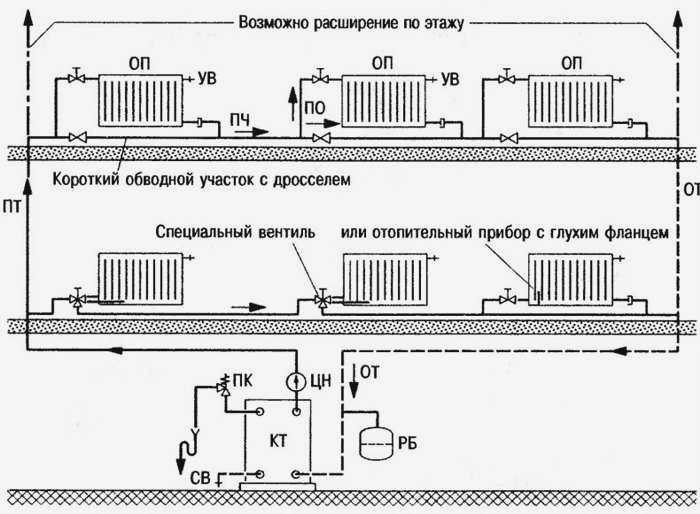

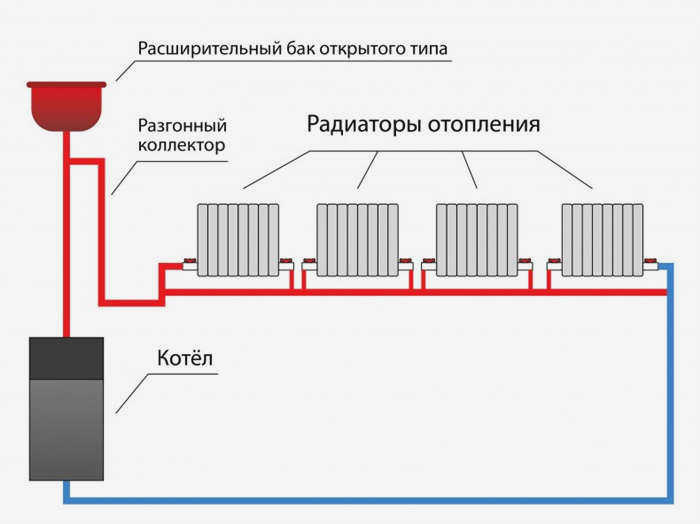

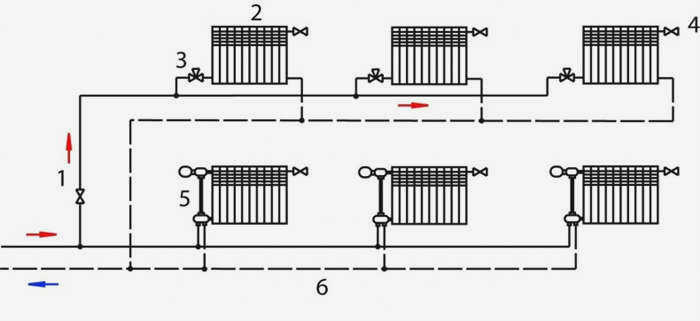

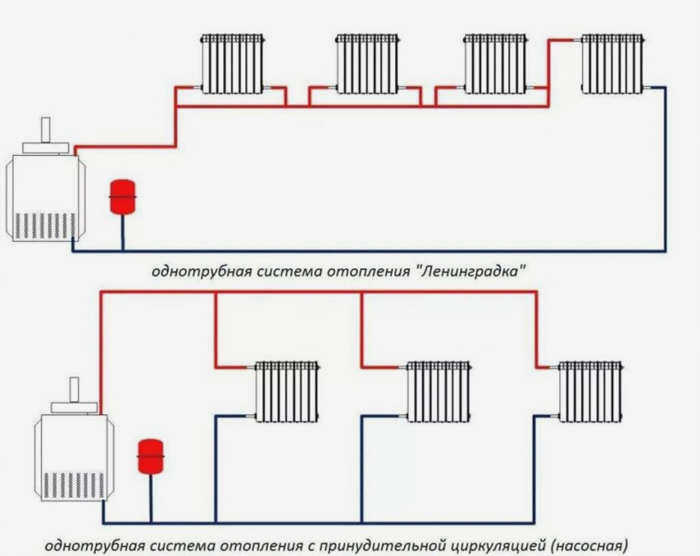

Однотрубная система («Ленинградка»)

В этой схеме одна магистральная труба идет кольцом через все радиаторы отопления. Каждый прибор подключается к ней обоими патрубками.

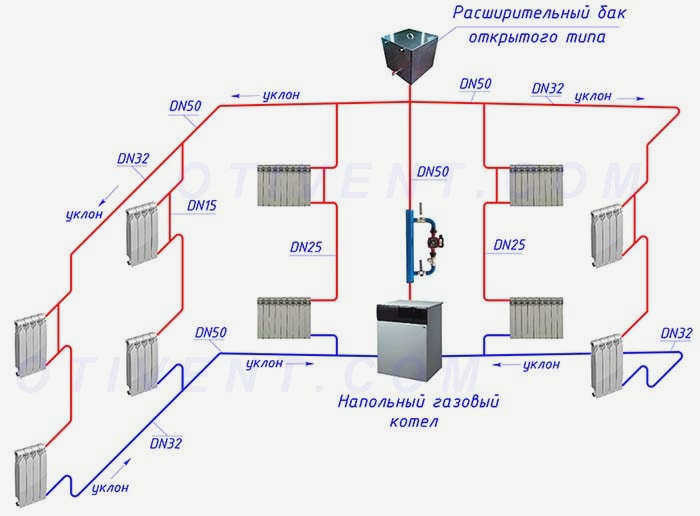

Основной плюс — минимальные затраты на элементы системы и простой монтаж. Это хороший вариант для небольших зданий. Однако вода остывает по мере прохождения контура. К последнему прибору поступает теплоноситель, температура которого упала на 1–2 градуса. Чтобы исправить это, приходится увеличивать площадь поверхности последних радиаторов. Для работы без насоса (самотеком) нужны трубы диаметром от 32 до 80 мм с определенным уклоном.

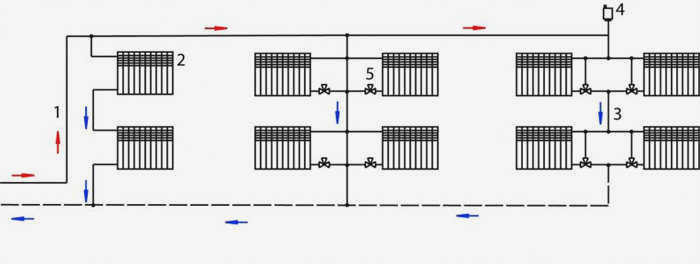

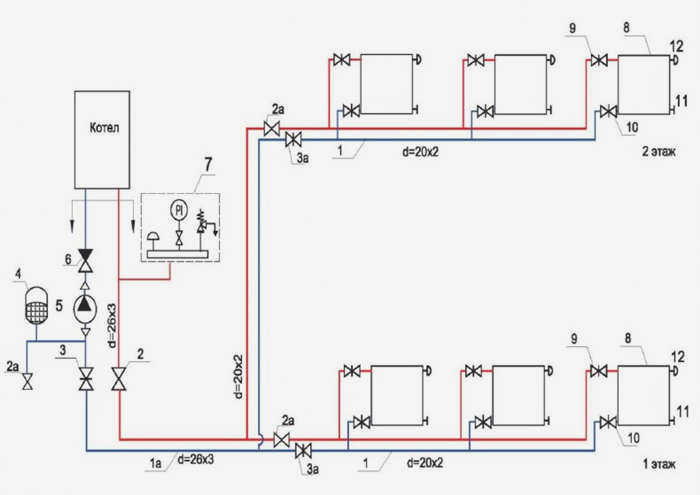

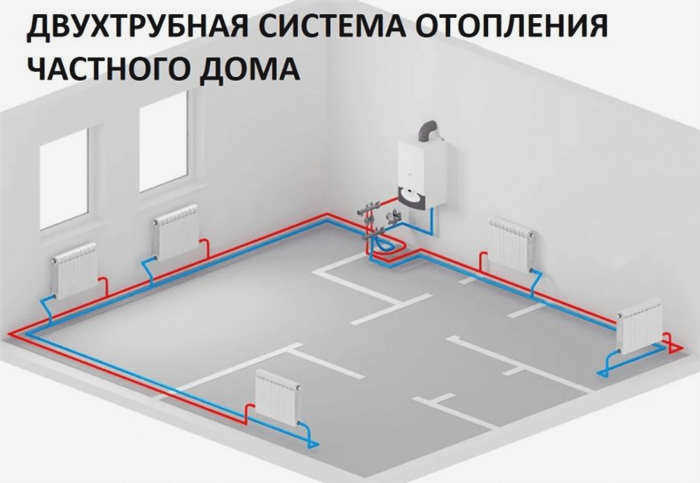

Двухтрубная система

Здесь используются две трубы: одна для подачи горячей воды, вторая — для возврата охлажденной. Это гарантирует одинаковую температуру на всех радиаторах.

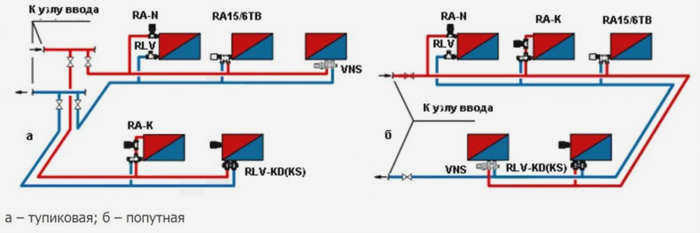

1. Попутная разводка: потоки движутся в одном направлении. Длина цикла оборота для каждого прибора одинакова, что обеспечивает равный нагрев при запуске.

2. Тупиковая разводка: направления движения воды встречны. Ближние к котлу радиаторы прогреваются быстрее остальных.

Если используется циркуляционный насос или расстояние между приборами невелико, эффект неравномерного нагрева в тупиковой схеме почти незаметен.

Лучевая (коллекторная) схема

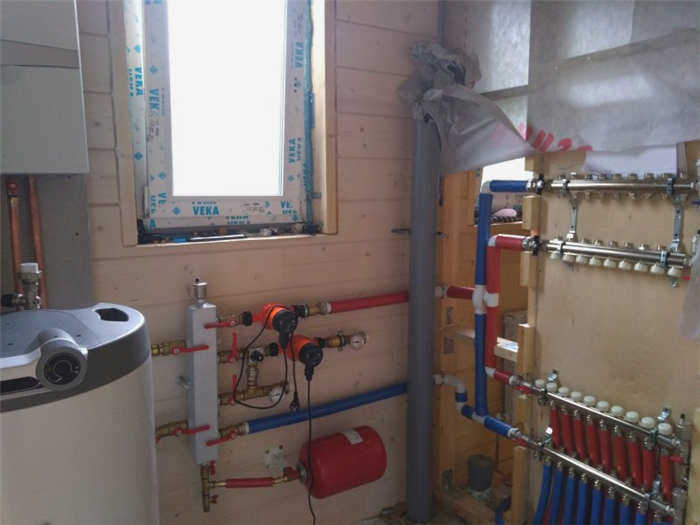

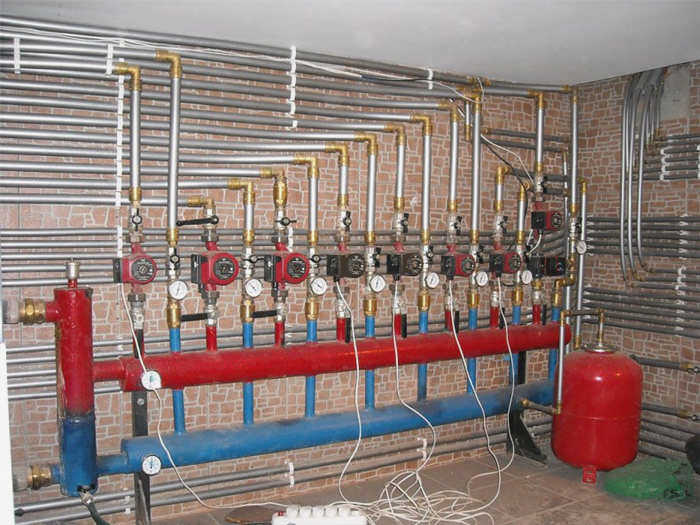

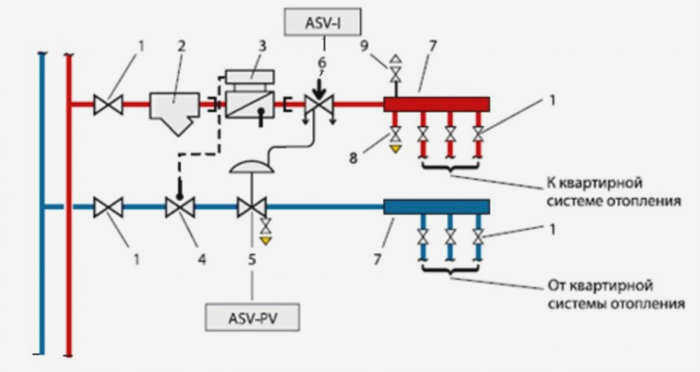

Это современный метод, где поток распределяется через два коллектора («гребенки»). Один подает горячую воду, другой собирает охлажденную. Такая система работает только при хорошем давлении в системе и не подходит для естественной циркуляции. Она позволяет управлять каждым радиатором отдельно из одного места, что удобно для регулирования микроклимата.

Материалы и особенности монтажа

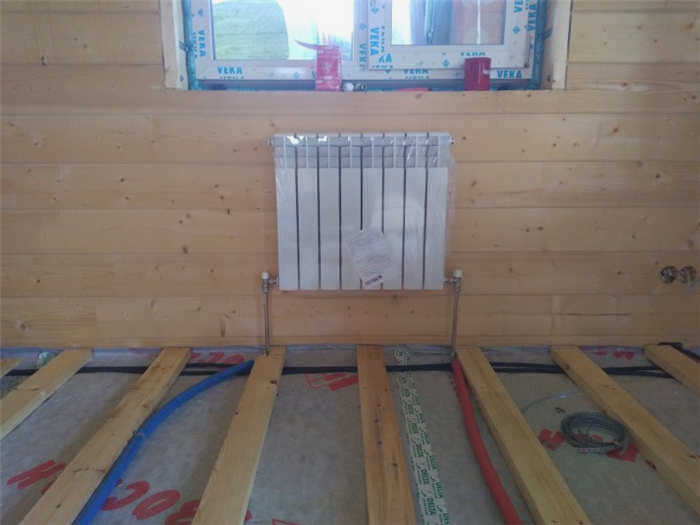

Выбор трубы зависит от способа прокладки. Для скрытого монтажа в стяжку используйте только металлопластик (PEX©-al-PEX©). Полипропилен в бетоне не применяется, так как он становится ломким через 3–5 лет и разрушается в щелочной среде.

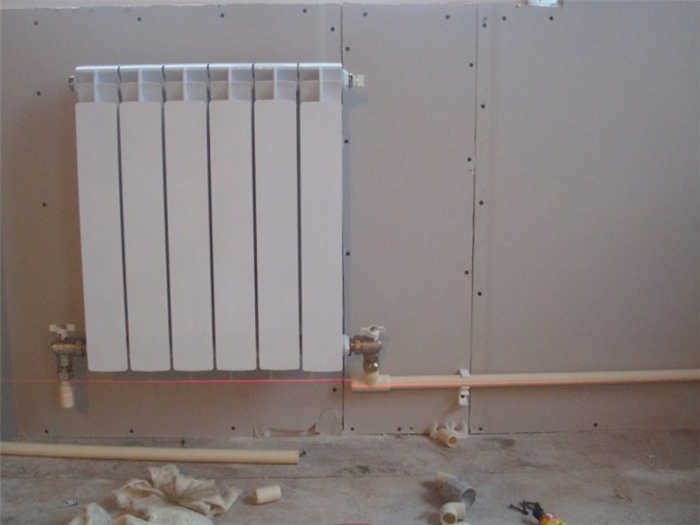

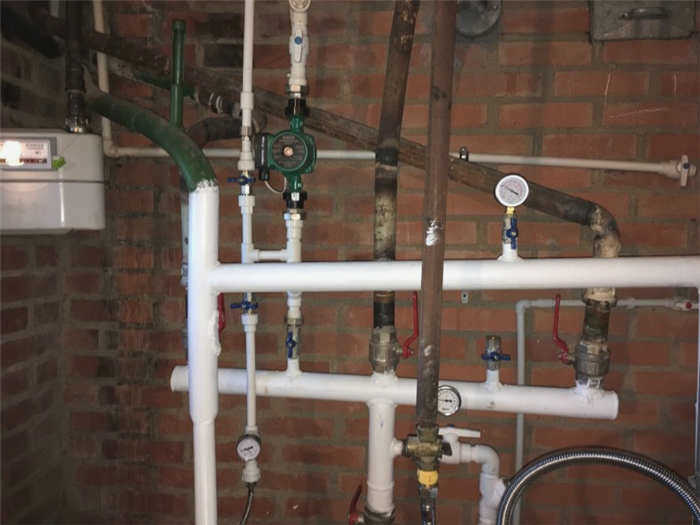

При открытой прокладке по стенам можно брать полипропилен. При монтаже труб на стенах используйте хомуты с шагом не более 50 см. Иначе тяжелые коммуникации со временем провиснут под весом воды. Для систем водяного отопления, где трубы закладываются в пол, этот выбор критичен.

Важные технические нюансы:

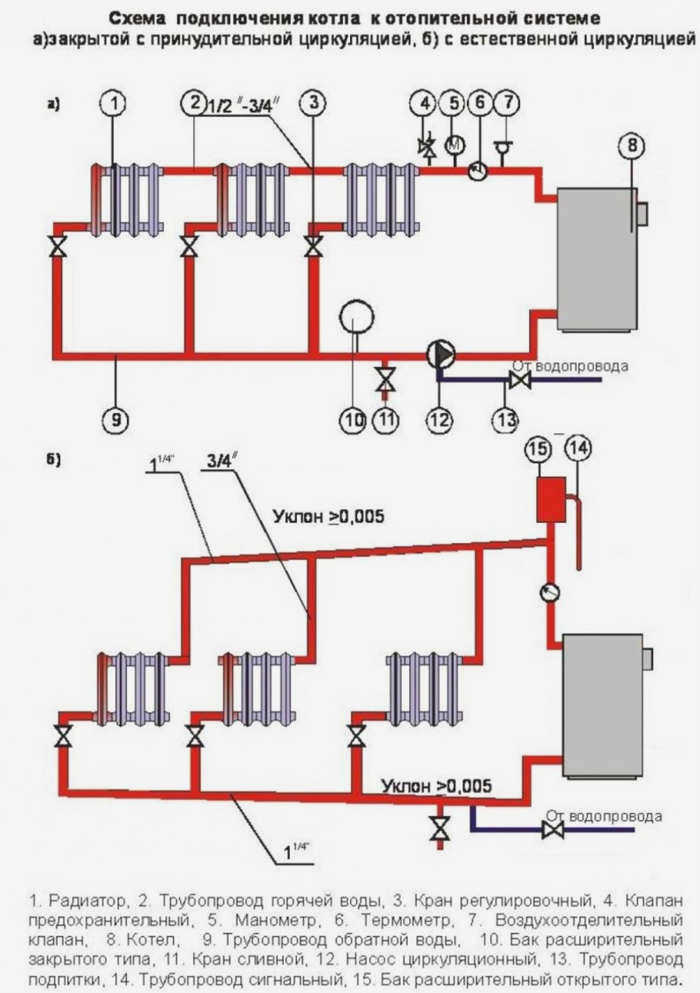

• При естественной циркуляции обязателен коллектор разгона (вертикальная труба), создающий перепад гидростатического давления.

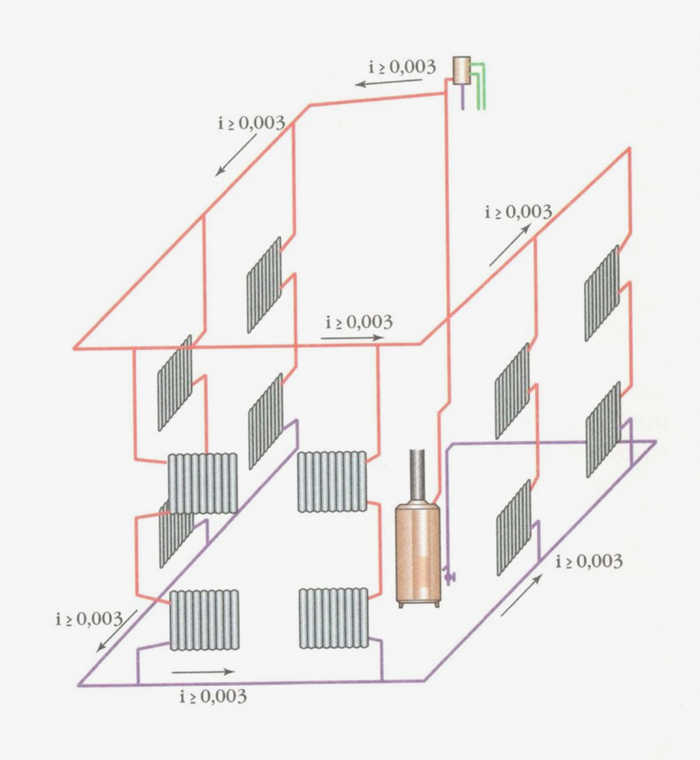

• Вертикальные схемы с верхней подачей лучше работают при аварийном отключении электричества, так как максимально используют физику движения жидкости.

• Перед запуском проведите опрессовку под давлением от 0,5 до 3 бар.

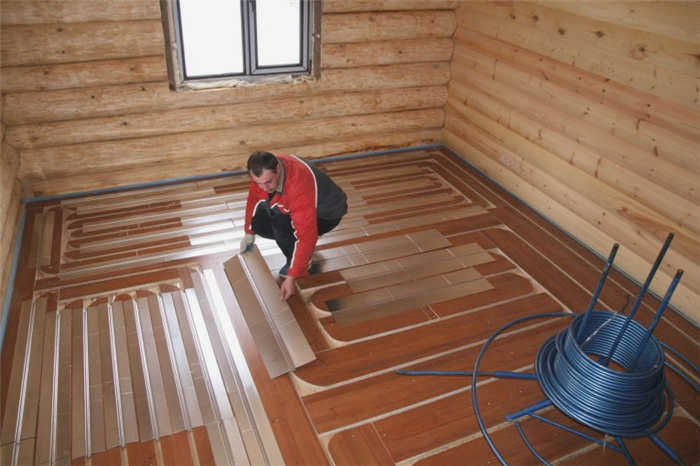

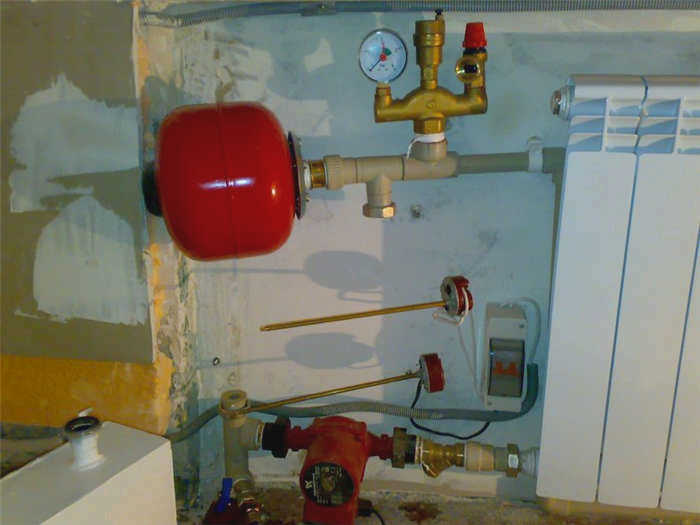

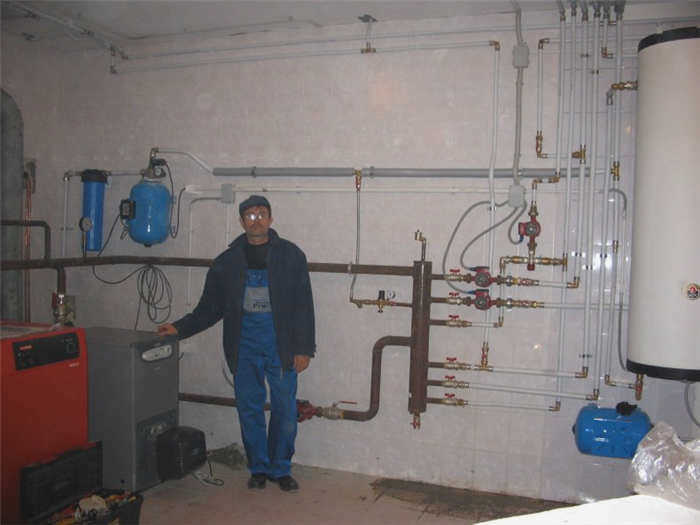

Если планируете использовать теплый пол или комбинированные системы отопления частного дома, закладывайте возможность подключения насосов заранее. Для надежности в холодном климате предусмотрите ИБП для циркуляционного насоса. Без него даже мощный котел не сможет переместить воду по контурам. Чтобы лучше разобраться в тонкостях сборки, можно изучить профессиональные видео уроки, где показаны процессы обвязки котельной и монтажа радиаторов.
