Как сделать откатные ворота из дерева своими руками: расчеты

Для изготовления откатных ворот из дерева своими руками необходимо учитывать их значительный вес и высокую парусность. Деревянное полотно создает мощное давление ветра, поэтому конструкция требует усиленного металлического каркаса и надежного фундамента. Общая длина всей конструкции с учетом противовеса должна составлять L = H × 1,4, где H — ширина проезда. Если вы планируете делать ворота своими руками для широкого пролета более 5 метров, вес подвижных узлов может превысить 600 кг, что диктует необходимость использования только усиленной фурнитуры.

Проектирование и расчет параметров

Прежде чем приступать к монтажу откатные ворота требуют свободного пространства вдоль забора для полного отката створки. Также необходимо оставить запас в 400–500 мм вглубь участка. При расчете длины каркаса учитывайте противовес, или хвостовик. Его длина обычно равна половине ширины проема. Например, при ширине проезда 4 метра общая длина конструкции составит 6 метров, где 2 метра отведено под противовес.

Если ширина пролета превышает 5,5 метров, прямоугольный противовес будет надежнее треугольного. Выбор материала напрямую влияет на эксплуатацию. Дерево — это тяжелая обшивка, которая требует жесткого основания. Ошибка в расчетах приведет к тому, что створка ворот начнет провисать или отклоняться от вертикали. Это создаст неравномерную нагрузку на роликовые тележки и спровоцирует поломку механизма.

Устройство фундамента и закладных элементов

Основную нагрузку всей конструкции принимает на себя железобетонный фундамент. Без него стабильная установка откатных ворот невозможна. Фундамент обычно делают ленточным, армируя его стальными стержнями диаметром 14–16 мм, которые связывают проволокой в каждом пересечении.

Процесс возведения включает следующие шаги:

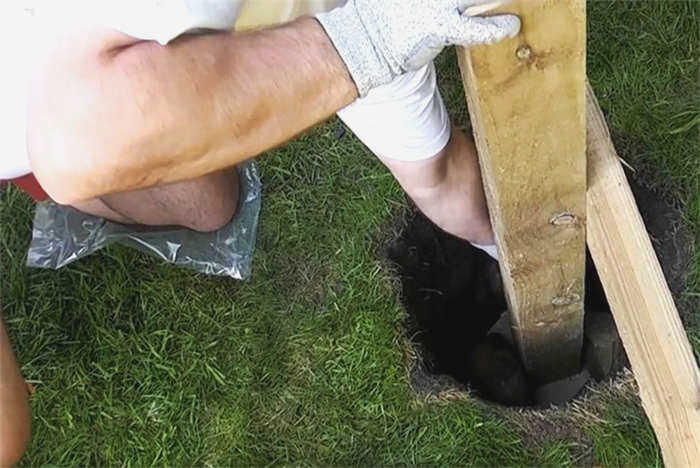

• Подготовка траншеи и приямков на глубину ниже уровня промерзания грунта (обычно 1,2–1,5 м).

• Укладка песчаной подушки или засыпка дна щебнем.

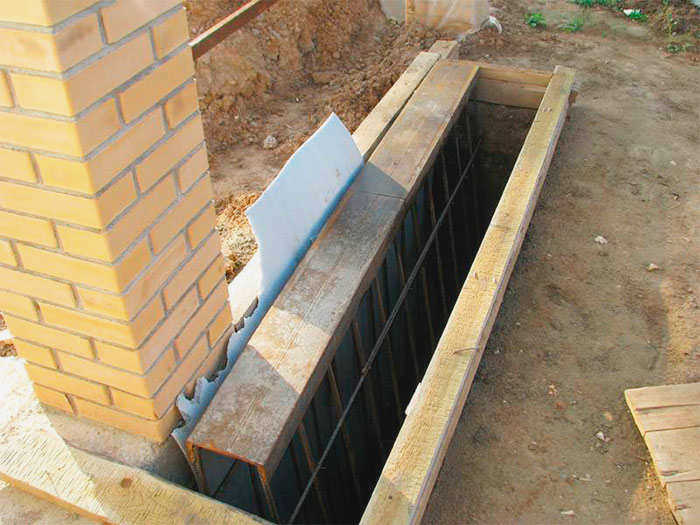

• Монтаж арматурного каркаса вместе с закладным элементом в виде швеллера.

Для движения конструкции используется горячекатаный швеллер (№20, №22 или №24). Его верхняя грань должна находиться на одном уровне с поверхностью проезда. Между верхом швеллера и нижней гранью каркаса ворот нужно оставить зазор не менее 100 мм. Для бетонирования используйте раствор М200. При самостоятельном замесе на 1 кг цемента М500 берут 2 кг песка, 3,5 кг щебня и около 20% воды от объема. Заливать бетон следует при положительных температурах, обязательно используя вибратор для удаления пустот.

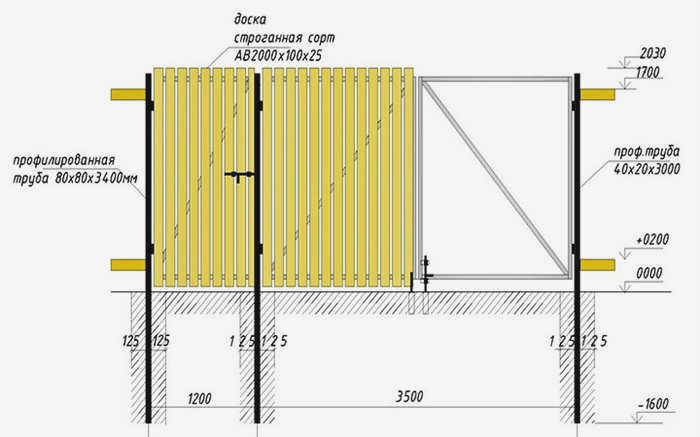

При строительстве опорных столбов используйте металлические сердечники из труб (80х80 мм или 100х100 мм). Это обеспечит жесткость каменным или кирпичным колоннам. На стороне отката в каждый столб нужно заложить по три закладные детали, например, уголки 50х50 мм или листы толщиной 8 мм с приваренной арматурой.

Изготовление металлического каркаса и обшивки

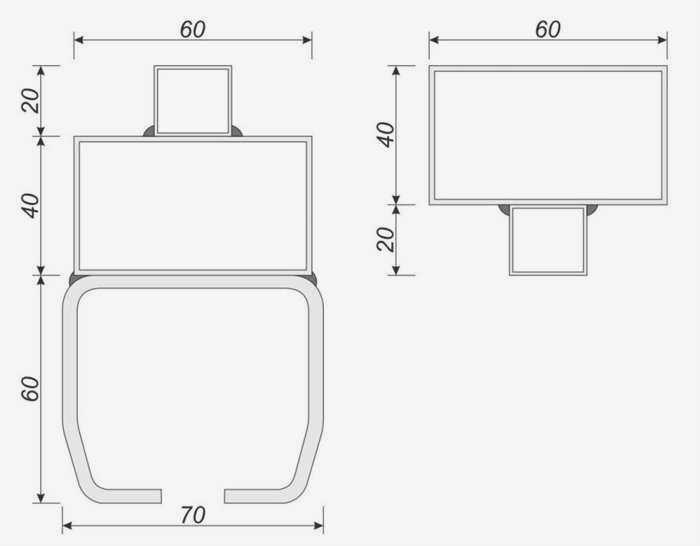

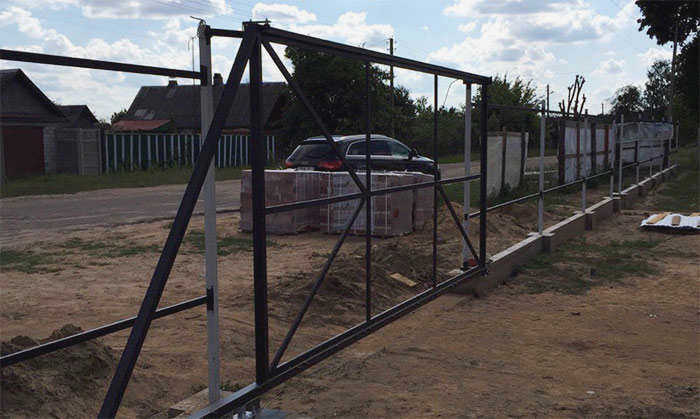

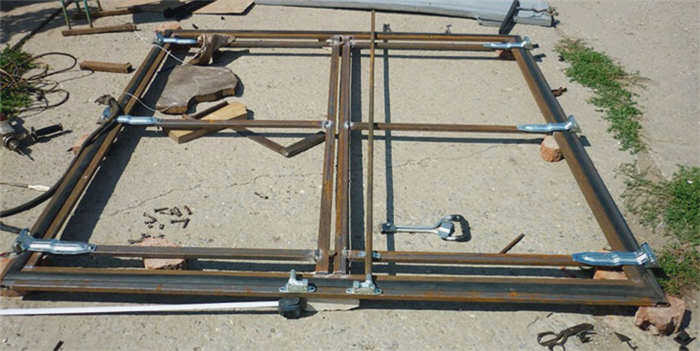

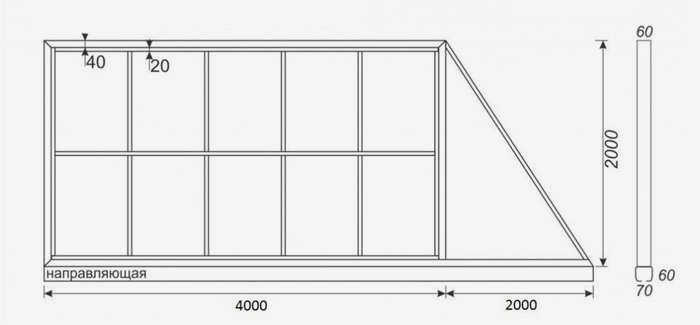

Деревянные раздвижные ворота не могут держаться на одной доске. Их основой выступает сварная рама из профиля. Для создания надежной основы используйте двухслойную схему: внешний контур из трубы 60х30 мм или 80х40 мм, а внутренние ребра жесткости — из профиля 40х20 мм или 20х20 мм. Меньшее сечение внутренних элементов позволит «утопить» дерево внутрь рамы.

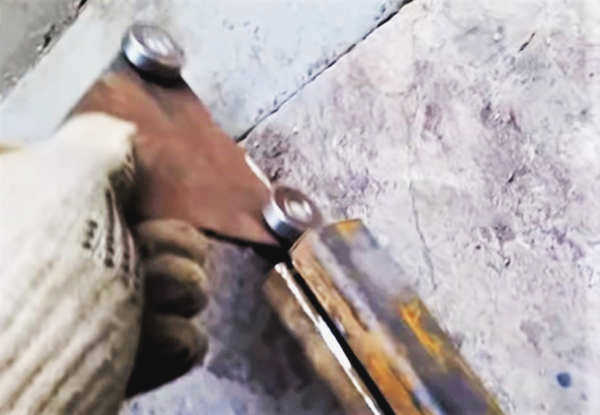

После сварки каркаса необходимо приварить направляющую балку к нижней части полотна короткими прихватками шагом 600 мм. Сплошной шов делать нельзя, так как это может деформировать рельс и нарушить плавность хода. Все швы нужно зачистить шлифовальной машинкой, обезжирить и покрыть грунтовкой.

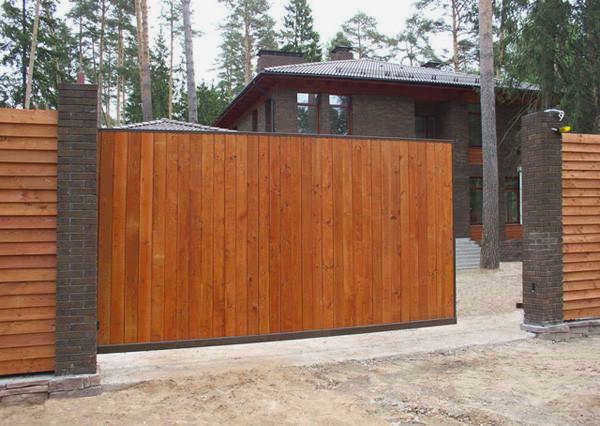

Выбор материала для обшивки определяет долговечность конструкции. Для деревянных ворот подходит доска шириной около 10 см и толщиной 2,5 см. Перед монтажом обязательно обработайте дерево антисептиком. Крепите доски к внутреннему металлическому каркасу саморезами по металлу, вкручивая их строго перпендикулярно. Оставляйте небольшие зазоры между элементами для сезонного расширения древесины от влажности.

Монтаж фурнитуры и установка ворот

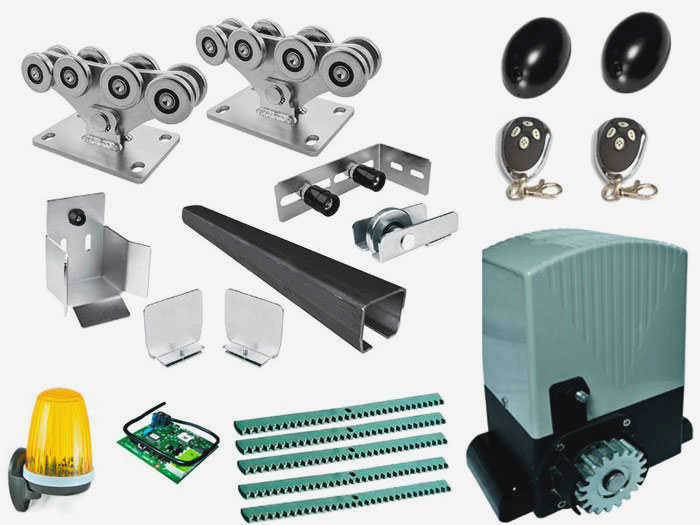

Когда рама готова, начинается монтаж подвижных частей. Основные компоненты включают:

1. Роликовая тележка (опора), принимающая вес конструкции.

2. Направляющая балка (рельс).

3. Верхний ловитель для снижения нагрузки от ветра.

4. Нижний фиксатор и верхний фиксатор.

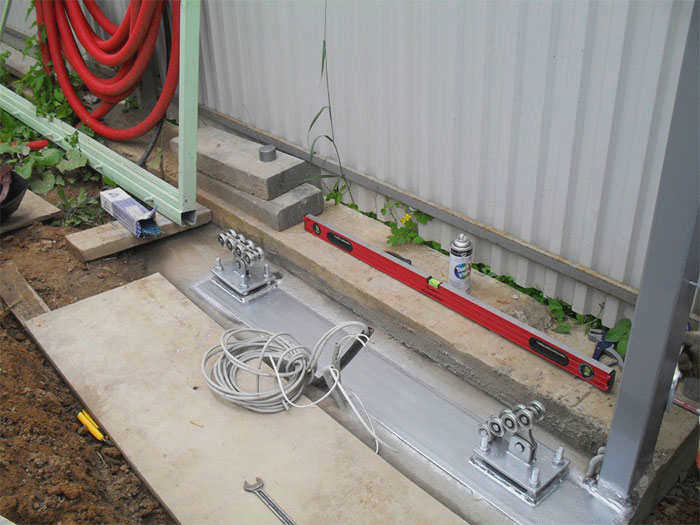

Первым делом устанавливаются роликовые опоры на фундаментный швеллер. При заведении роликов в направляющую держите зазор около 2 мм, чтобы обеспечить точное попадание в улавливатели. Если вы планируете использовать автоматику, проложите кабели (силовые и сигнальные) еще на этапе заливки фундамента. Для этого используйте гофротрубу вне проезда и пластиковую водопроводную трубу на глубине более 70 см под самим проездом.

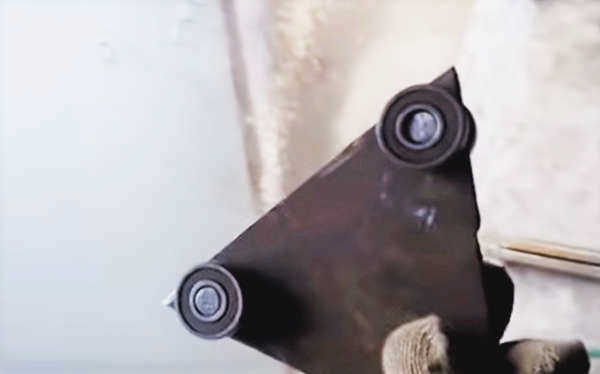

При установке накатных роликов следите, чтобы в открытом положении они попадали на нижний уловитель. Это снимет напряжение с узлов при закрытии. Если ширина пролета превышает 5 метров, выбирайте комплектующие, рассчитанные на нагрузку более 600 кг.

Если вы решите установить калитку внутри конструкции ворот, помните о нюансах. Вариант со встроенной калиткой может создать высокий порог, что неудобно для детей и пожилых людей. Часто удобнее разместить калитку с противоположной отката стороны. Помните, что регулярная очистка роликового механизма от грязи, пыли и снега — залог долгой службы системы.
