Чертеж односкатной фермы 12 метров: расчет и параметры

Для проектирования и изготовления односкатной металлической фермы пролетом 12 метров нельзя использовать готовые типовые серии, так как они часто не соответствуют действующим нормам СП. При таком масштабе конструкции требуется индивидуальный расчет сечений профиля, учитывающий снеговую нагрузку (например, для IV района это 240 кг/м²) и тип кровельного покрытия.

Технические параметры односкатной фермы 12 метров

При создании чертежа на пролет в 12 метров ключевым фактором становится выбор сечения труб. Ошибка в подборе металла приведет к деформации всей кровли под весом снега. Существуют два основных подхода к выбору профиля: использование постоянного или переменного сечения элементов.

Варианты конфигурации элементов

Для обеспечения жесткости конструкции при пролете 12 метров часто применяют комбинацию разных размеров труб. Один из эффективных вариантов предполагает использование верхнего пояса из профиля 140х100х5 мм, в то время как нижний пояс делается из трубы 100х100х5 мм. Опорные стойки при этом выполняются из профиля 80х80х6 мм, а раскосы — из 80x60x4 мм.

Если бюджет ограничен или требования к нагрузке ниже, можно использовать ферму с переменным сечением. В таком случае верхний пояс может состоять из трубы 100х100х3 мм, нижний пояс имеет аналогичное сечение, а раскосы чередуются между профилями 100х100х3 мм и 100х50х3 мм.

Основные характеристики конструкции

При расчете чертежа необходимо учитывать следующие параметры:

• Масса одной фермы при использовании гнутосварных профилей составляет около 430 кг.

• Максимальный рекомендуемый шаг между фермами не должен превышать 6 метров.

• Для легких мембранных кровель в отапливаемых помещениях расчет ведется согласно СП 16.13330.2011 (Стальные конструкции) и СП 20.13330.2011 (Нагрузки и воздействия).

Особенности проектирования и чертежа

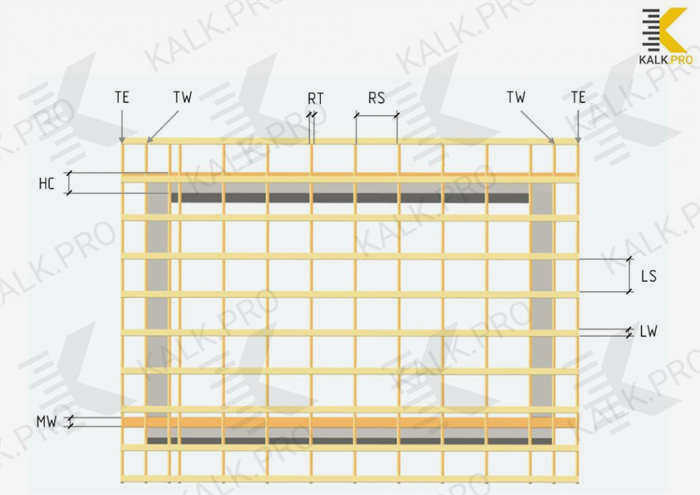

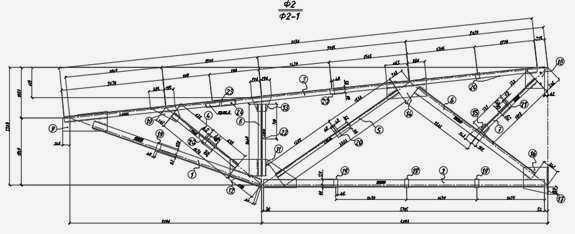

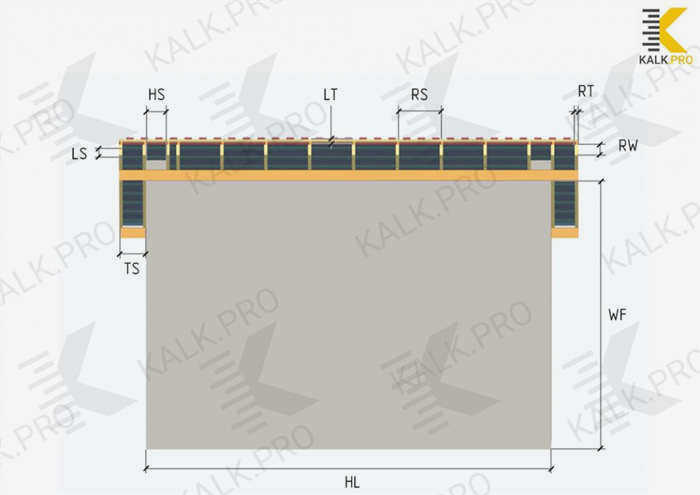

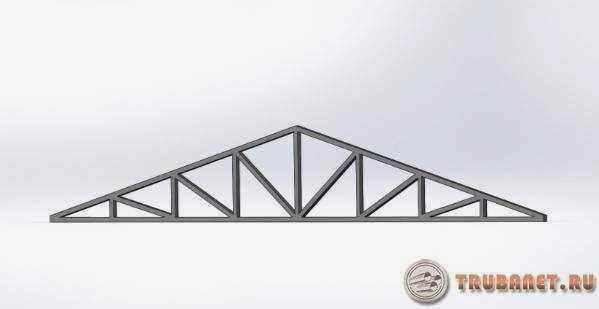

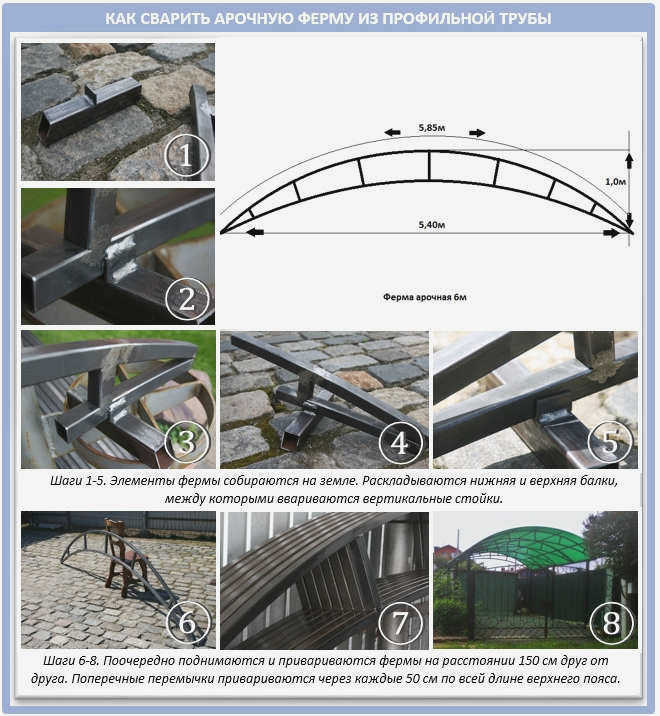

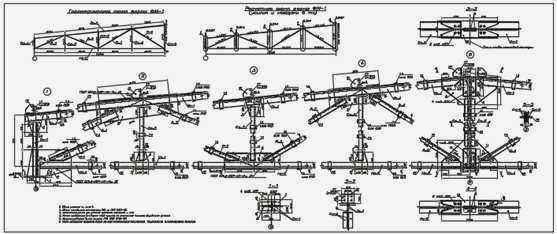

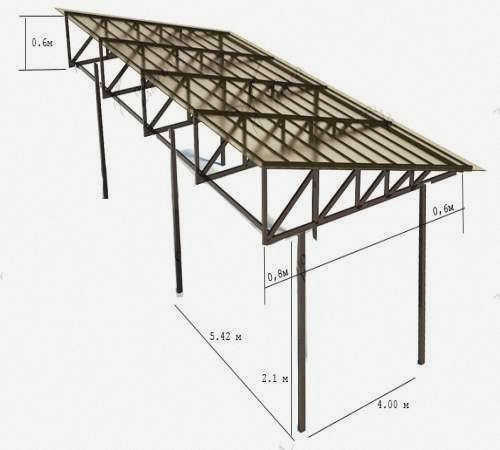

Чертеж фермы — это не просто набор линий, а детальная схема узлов примыкания. В профессиональных проектах, выполненных в SolidWorks, обязательно присутствует деталировка каждого элемента. Это включает в себя спецификацию болтов (например, М16-6gх50.56 по ГОСТ 7798-70), гаек и шайб различного типа.

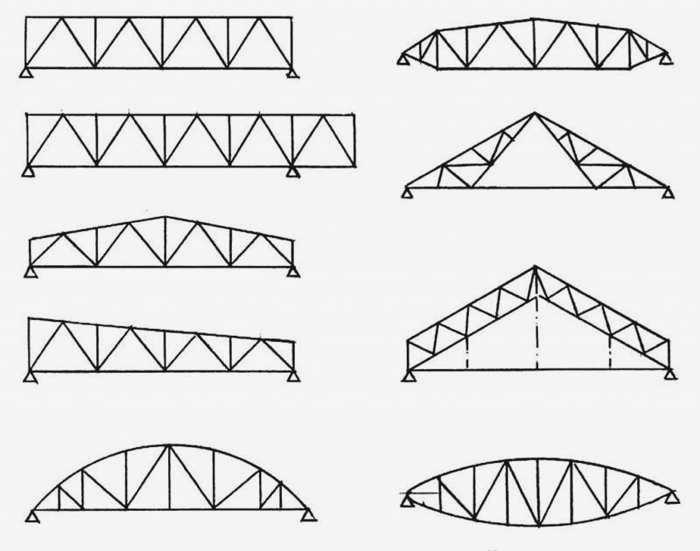

Типология конструкций

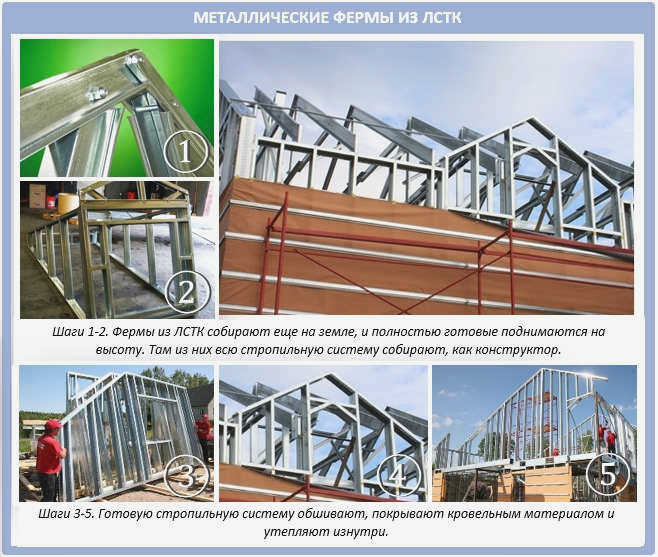

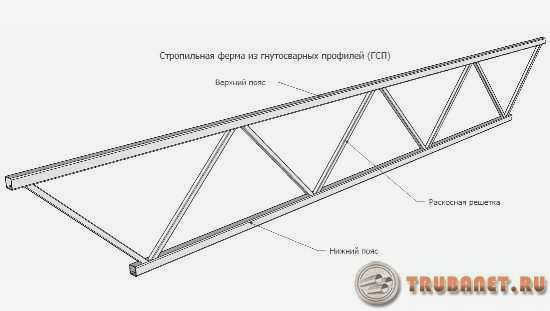

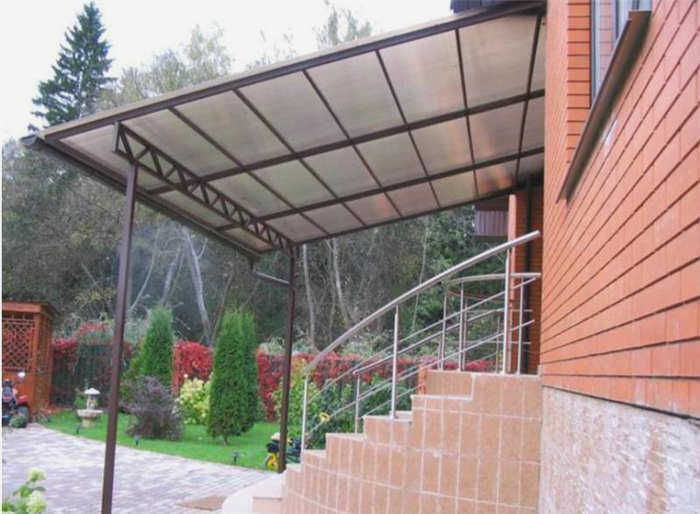

Популярным решением для таких пролетов считается тип «Молодечно». Это легкая стальная ферма, которая проектируется из гнутосварных профилей. Основная сложность заключается в узлах: раскосы привариваются встык к поясам. Если расчет показывает недостаточную прочность соединения, инженеры добавляют стальные прокладки или ребра жесткости.

Важно понимать нюанс проектирования. Многие ошибочно полагают, что расчетные программы автоматически решат вопрос узлов. На практике фланцевое соединение фермы требует отдельного ручного расчета, так как автоматика не всегда учитывает специфику сварных швов и концентрацию напряжений в точках стыковки раскосов с поясом.

Конструктивные ошибки при сборке

При изучении чертежей часто встречаются недочеты в геометрии. Например, неправильно рассчитанные углы раскосов по краям фермы могут создать проблемы с водоотводом с кровли. Также критической ошибкой является отсутствие центральной стойки или парных стоек при большой длине пролета без использования промежуточных опор. Если вы планируете соединять две полуфермы в центре, конструкция должна быть максимально жесткой.

Монтаж и эксплуатация 12-метровых ферм

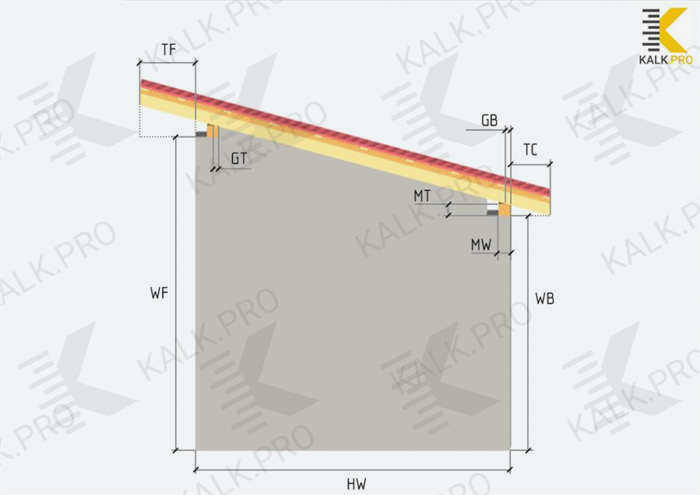

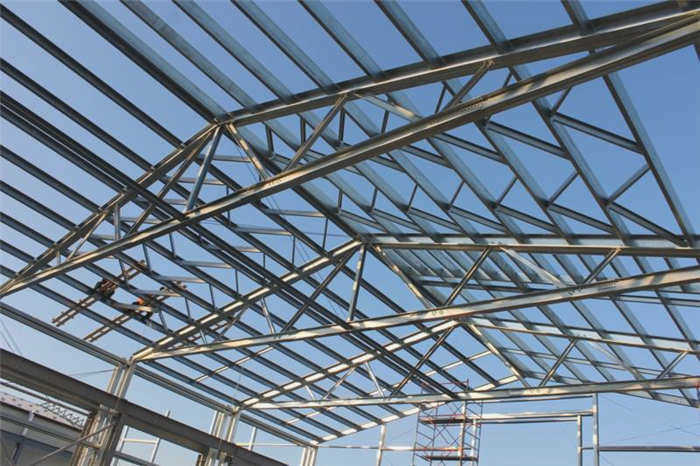

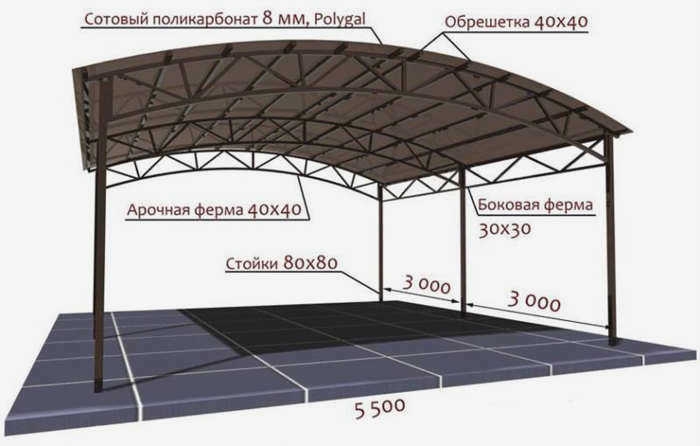

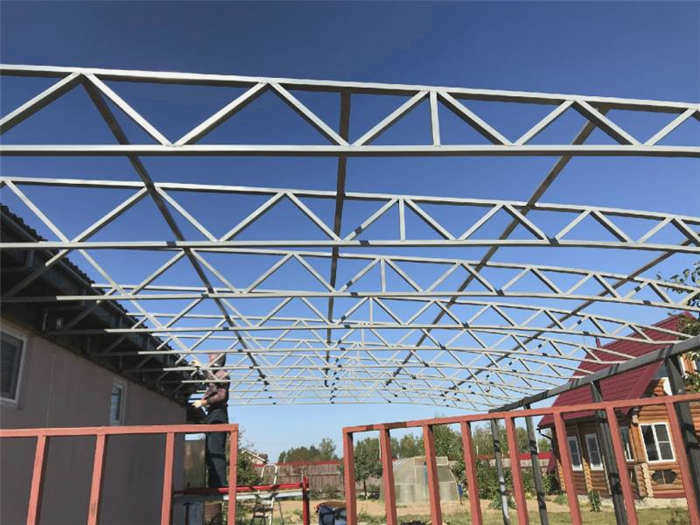

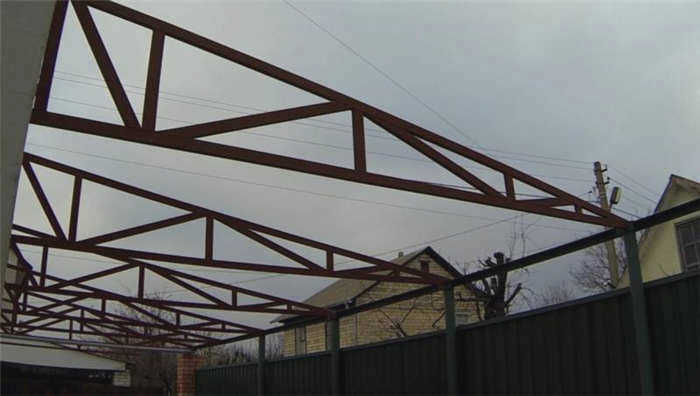

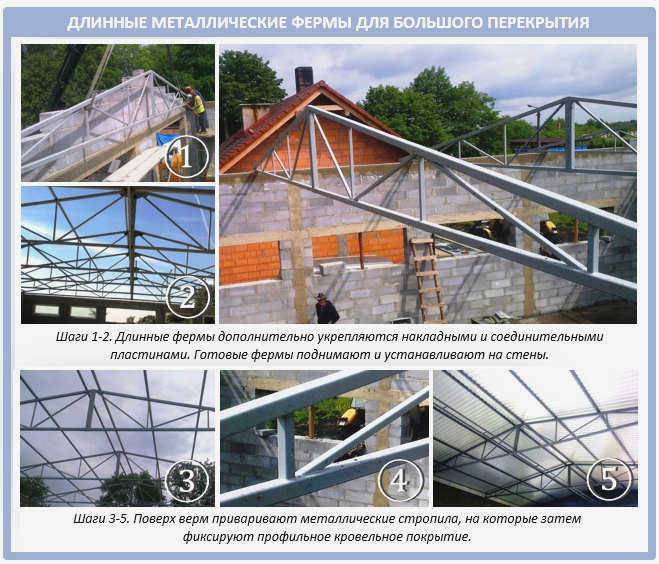

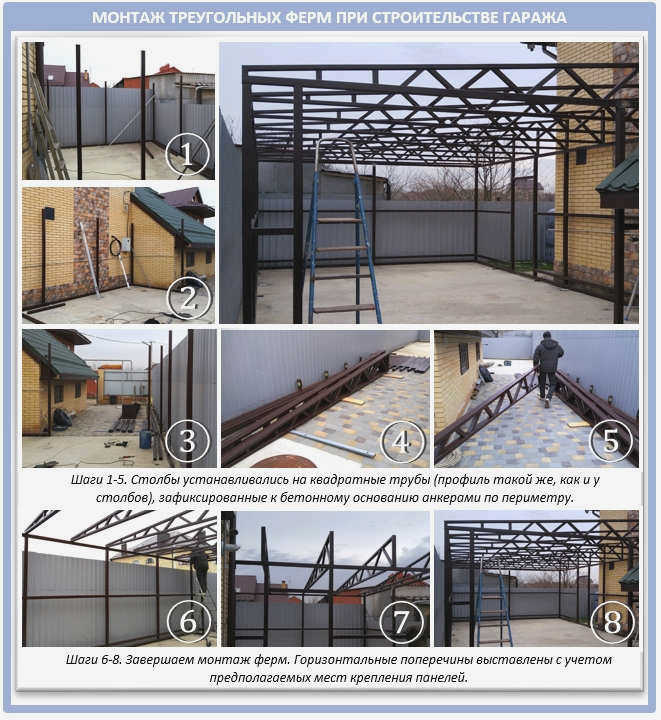

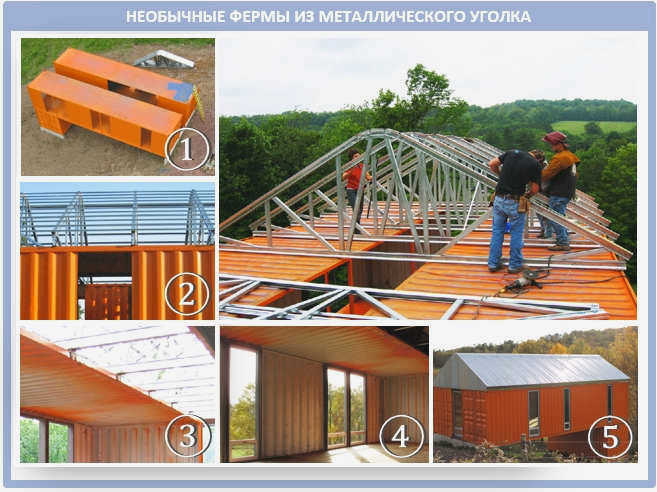

Установка конструкции такого размера требует соблюдения последовательности действий. Изготовление производится на земле, после чего ферму поднимают на верхнюю обвязку. Для тяжелых промышленных зданий фермы устанавливаются на опорные конструкции, которые служат соединителями для несущих колонн.

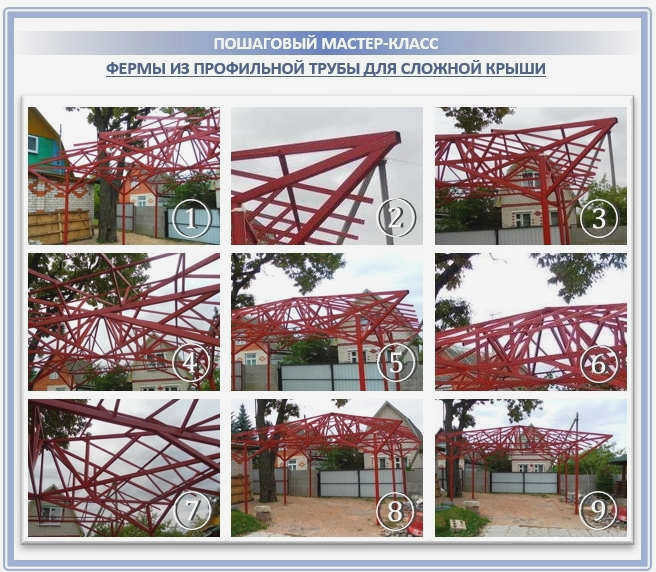

Для частного строительства или навесов монтаж проводят вручную:

1. Двое-трое рабочих поднимают один край фермы и закрепляют его на стене или колонне.

2. Затем фиксируется противоположный конец конструкции.

3. При использовании крана применяются временные связи для стабилизации положения до момента окончательной фиксации болтами или сваркой.

Если каркас здания предполагает использование металлических колонн, их сечение зависит от высоты. Колонны до 5 метров обычно делают из трубы 160х160 мм, а конструкции выше 5 метров требуют профиля 180х180 мм. Все поверхности ферм перед монтажом должны быть загрунтованы для защиты от коррозии, которая особенно опасна в зоне конденсата под кровлей.
