Обвязка свайного фундамента брусом для каркасного дома

Для надежной обвязки свайного фундамента каркасного дома брусом необходимо соблюдать ключевой принцип: все стыки, углы и места врезки балок перекрытия должны опираться непосредственно на оголовки свай. Это гарантирует правильное распределение нагрузки и предотвращает деформацию стен при малейшей усадке грунта.

Выбор материала и сечения бруса

Выбор размера пиломатериала зависит от назначения здания и планируемых нагрузок. Ошибка в расчетах может привести к прогибу пола или повреждению каркаса.

Для капитальных каркасных домов, предназначенных для постоянного проживания, оптимальным является брус сечением 200х150 мм. В этом случае 200 мм устанавливаются по вертикали, что значительно увеличивает жесткость конструкции на изгиб. Если вы строите дачу или баню, достаточно использовать брус 150х150 мм.

Материал также играет критическую роль в долговечности фундамента. Лиственница обладает высокой плотностью и гораздо меньше впитывает влагу по сравнению с сосной, что делает её почти невосприимчивой к гниению. Опытные строители рекомендуют использовать лиственничный брус (например, 180х180 мм) для первых двух венцов обвязки. Сосна дешевле и лучше держит тепло, но она быстрее подвергается воздействию влаги из почвы.

Подготовка к монтажу

Прежде чем укладывать дерево на металл, необходимо подготовить защитный слой. Между металлическим оголовком сваи и брусом обязательно прокладывается гидроизоляция. Можно использовать два слоя рубероида или современные решения вроде материалов Технониколь. Это предотвращает контакт дерева с конденсатом, который неизбежно скапливается на металле.

Древесину нужно тщательно обработать антисептиком. Обвязка находится ближе всего к земле и подвергается постоянному воздействию влажности. Качественная пропитка защитит основание от плесени и насекомых. Не стоит экономить на этом этапе, так как замена нижнего венца потребует демонтажа всей конструкции дома.

Технология сборки узлов

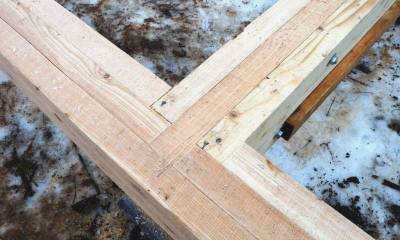

Существует несколько способов соединения элементов обвязки. Один из наиболее надежных методов — сборка «в лапу». Для этого необходимо разметить и выпилить в брусе углубление примерно на половину его толщины с помощью бензопилы, а затем подогнать детали друг к другу.

При работе с балками перекрытия важно использовать метод врезки. Балки следует заводить прямо в тело обвязки. В некоторых случаях применяют соединение «ласточкин хвост», которое защищает стены от расползания при усадке. Правильно врезанная балка опирается на нижний ряд обвязки и не имеет тенденции к провисанию.

Соблюдайте правила геометрии:

• Расстояние между сваями в каркасном доме не должно превышать 3 метра.

• Размер оголовка должен быть больше ширины бруса (например, при брусе 150 мм используйте площадку 200 мм). Это нужно, чтобы даже при запилах нагрузка шла на металлическую опору, а не только на край дерева.

Способы крепления к сваям

Крепление обвязки к оголовкам можно выполнить двумя способами в зависимости от бюджета и требований к жесткости.

Профессиональный метод Этот вариант обеспечивает максимальную фиксацию. Сначала в брусе снизу сверлят сквозные отверстия диаметром 8 мм через оголовок (обычно по два отверстия на одну сваю). Используется сантехнический болт диаметром 10 мм и длиной 180 мм (для бруса толщиной 200 мм). На болт обязательно надевается широкая шайба М10 размером 30 мм, после чего конструкция затягивается гаечным ключом.

Экономный вариант Здесь крепление к площадке сваи осуществляется короткими болтами длиной 80–120 мм. Соединение самих брусов между собой в таком случае выполняется обычными гвоздями. Стоит помнить, что соединение «дерево-металл» само по себе не является абсолютно жестким, поэтому для усиления системы рекомендуется дополнительно использовать стальные уголки.

Если вам нужно стянуть два бруса между собой, используйте болты 10х160 мм. Для этого сначала просверлите отверстие сверлом на 8 мм, затем расширьте его перьевым сверлом до 32 мм, чтобы обеспечить свободный ход и надежную посадку.

Сравнение методов обвязки

Характеристика	Брус	Пакет досок	Швеллер (металл)
Стоимость	Средняя	Низкая	Высокая
Жесткость на изгиб	Высокая	Очень высокая	Максимальная
Сложность монтажа	Средняя	Требует скрепления досок	Требует спецсварки/болтов
Связка сваями	Через болты	Слабая связь	Жесткое соединение

Брус выигрывает у пакета досок по скорости работ, так как его не нужно собирать из множества слоев. Однако пакет досок обеспечивает еще большую жесткость конструкции. Металлический швеллер — самый долговечный вариант, но он требует профессиональных навыков работы с металлом и обходится дороже всего.
