Обрешетка под мягкую кровлю: шаг, устройство и виды настила

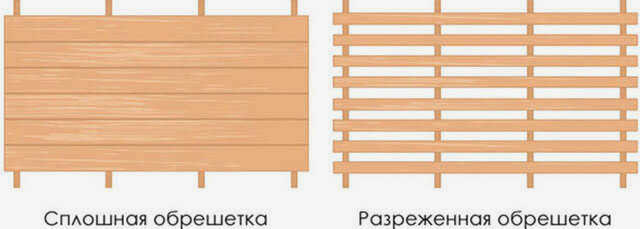

Для устройства мягкой кровли (гибкой черепицы или рулонных битумных материалов) используется исключительно сплошная обрешетка. Расстояние между элементами в такой конструкции не должно превышать 1 см, чтобы избежать провисания покрытия. Если вы планируете использовать решетчатую систему с шагом 20–50 см, мягкая кровля неизбежно просядет в зазорах, что приведет к нарушению герметичности и преждевременному разрушению материала.

Виды конструкций: однослойный и двойной настил

Выбор схемы монтажа зависит от типа крыши и наличия теплоизоляции. Существует два принципиально разных подхода к созданию основания.

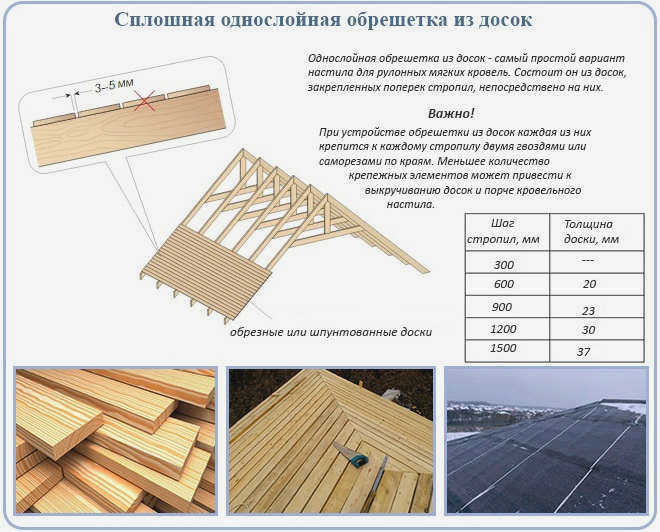

Однослойный настил представляет собой сплошное покрытие, которое монтируется непосредственно на стропила. Доски или листы щитовых материалов укладываются параллельно коньку. Эту схему часто применяют для хозяйственных построек, беседок или крыш с холодным чердаком, где в качестве покрытия используется рубероид.

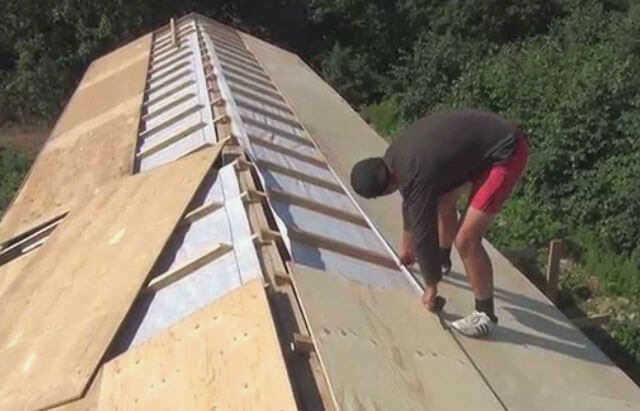

Двойная обрешетка — это современный стандарт для утепленных кровель и монтажа битумной черепицы. Она состоит из двух уровней. Первый слой (разреженная обрешетка) создает каркас и обеспечивает вентиляционный зазор между утеплителем и настилом. Второй слой — это сплошное основание из досок или плит. Такая конструкция повышает жесткость всей стропильной системы и позволяет использовать более тонкие листы ОСП, так как они опираются на подложку.

Требования к материалам и геометрии

Мягкая кровля крайне чувствительна к качеству основания. Уже через год эксплуатации она может «проявить» на лицевой стороне все неровности, которые были скрыты под битумом.

При выборе материалов ориентируйтесь на следующие параметры:

• Влажность древесины должна составлять не более 20%. Сырой материал при высыхании деформируется, что приведет к появлению бугров и выпаданию крепежа.

• Поверхность должна быть гладкой. Использование необрезной доски или материала с крупными сучками (диаметром более 0,6 см) недопустимо. Любой выступ может прорвать кровельный слой.

• Для щитовых материалов выбирайте только влагостойкие марки: ОСП-3 или фанеру ФСФ. Обычные листы при намокании быстро теряют геометрию.

Толщина основания напрямую зависит от шага стропил. Если расстояние между стропильными ногами составляет до 600 мм, толщина листа ОСП должна быть не менее 9 мм. При шаге 1200 мм потребуется панель толщиной 21 мм. Для досок параметры варьируются от 20 до 37 мм в зависимости от нагрузки.

Устройство контробрешетки и вентиляция

Для долговечной кровли критически важно создать подкровельный вентзазор. Контробрешетка формируется из брусков сечением 30×50 или 50×50 мм. Ее прибивают к стропилам перпендикулярно, создавая воздушный канал толщиной не менее 4 мм. Это позволяет конденсату выводиться наружу, защищая утеплитель и стропила от гниения.

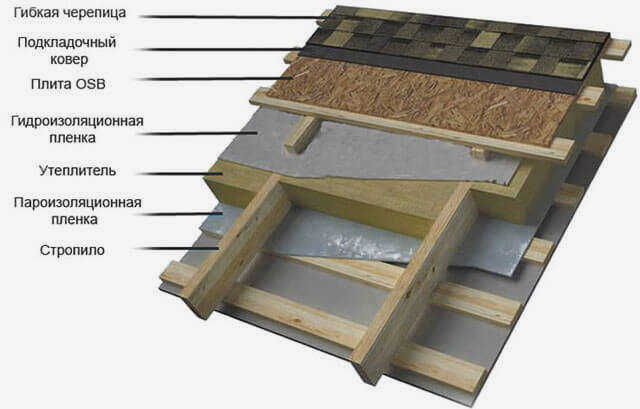

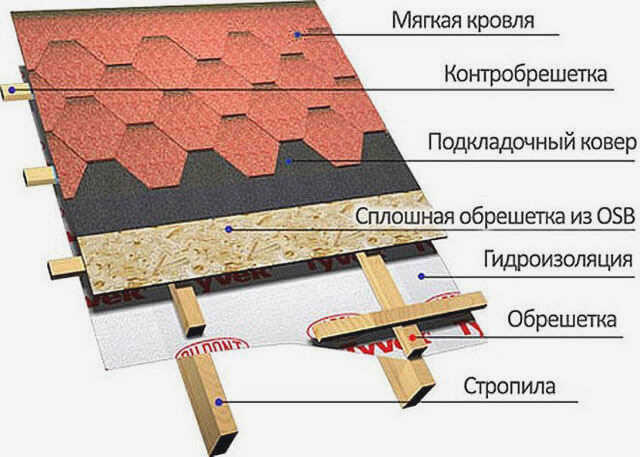

В утепленной крыше пирог выглядит так: пароизоляция на стропилах утеплитель ветро-влагозащитная мембрана контробрешетка (вентзазор) обрешетка подкладочный ковер черепица.

Пошаговый монтаж сплошной обрешетки

Процесс сборки требует соблюдения строгой последовательности и точности замеров.

1. Подготовка основы. Проверьте геометрию стропил. Максимально допустимый перепад высоты основания составляет 1–2 мм.

2. Монтаж контробрешетки. Установите бруски по всей площади ската, обеспечивая ровную линию.

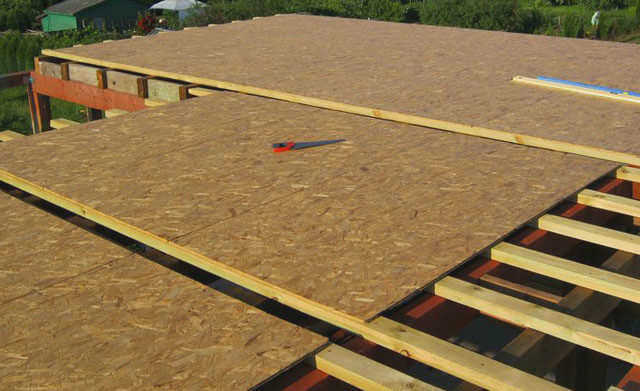

3. Укладка первого слоя (разреженного). При использовании досок или брусков соблюдайте шаг. Для комбинированной схемы, где сверху лягут листы ОСП размером 1250×2500 мм, шаг между рядами нижних досок должен составлять примерно 312,5 мм. Это нужно для того, чтобы горизонтальные стыки плит попадали точно в середину опорных элементов.

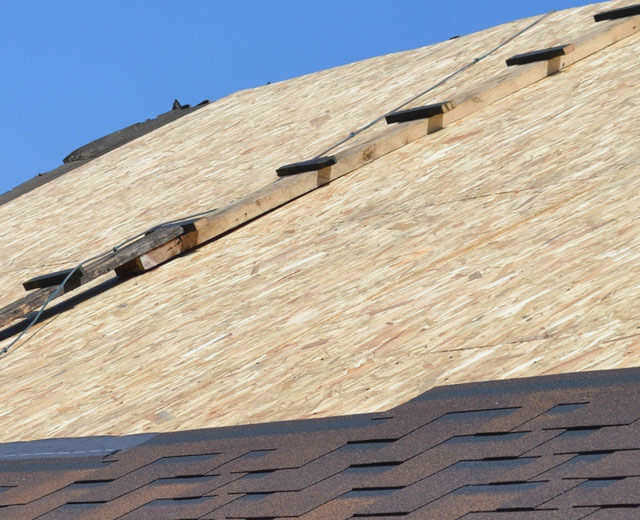

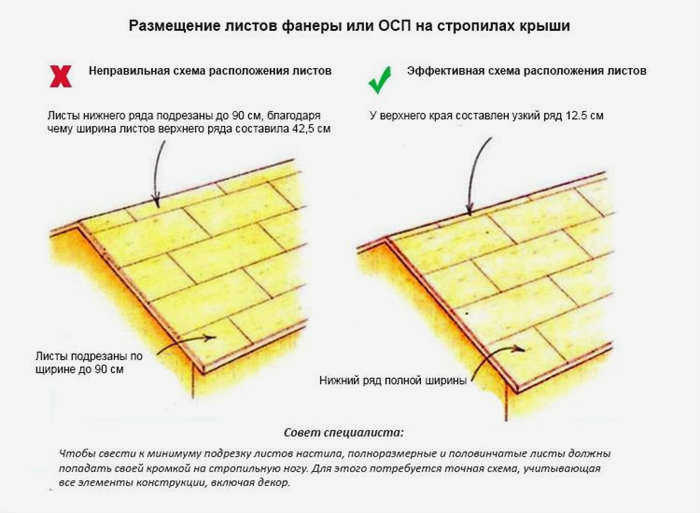

4. Монтаж сплошного настила. Листы ОСП или фанеры укладывайте в разбежку (шахматным порядком). Между листами оставляйте зазор 2–3 мм для компенсации температурного расширения. Края плит должны выступать над карнизом на 1/3 или 1/2 диаметра водосточного желоба.

5. Фиксация. Используйте саморезы по дереву или ершеные гвозди длиной от 50 мм. В каждой точке крепления к стропилу забивайте по два элемента, чтобы предотвратить выкручивание древесины.

Контроль качества готовой конструкции

После завершения работ проверьте обрешетку на соответствие стандартам. Поверхность не должна иметь провисаний под весом человека — это признак недостаточной жесткости или неправильного шага элементов. Все стыки листов должны быть плотными, а торцы досок — ровными и закругленными для исключения трения о мягкий материал. Обязательно убедитесь, что все деревянные элементы обработаны антисептиком, иначе грибок разрушит основание раньше, чем отслужит сама черепица.
