Оборудование для завинчивания винтовых свай: виды и выбор
Выбор оборудования для монтажа винтовых свай зависит от диаметра элементов, типа грунта и доступности тяжелой техники на объекте. Для малых задач вроде ограждений подходят электромеханические устройства. Капитальные строения требуют мощных гидравлических установок или навесного оборудования на экскаваторах.
Классификация систем для завинчивания свай
Профессиональное оснащение разделяют по способу передачи крутящего момента и уровню механизации. При возведении легких построек, таких как заборы или сараи, используют ручные или электрические методы. Если вы собираете сваекрут самостоятельно, в качестве силового агрегата можно применить мощную дрель с реверсом и регулировкой скорости (минимум 2 кВт). Электросваекруты работают быстрее ручного труда и требуют меньше рабочих, хотя их возможности ограничены малым диаметром.
Малогабаритные мобильные установки ценятся за компактность. Они позволяют проводить монтаж в стесненных условиях, где крупная техника не пройдет. Время подготовки такого оборудования к работе составляет не более 3 минут. Однако для работы с длинными элементами может потребоваться дополнительная оснастка: тренога или ручной гидравлический кран на базе прицепа.
Навесные гидровращатели — это наиболее производительный сегмент. Такое оборудование устанавливается на экскаваторы и обеспечивает монтаж свай промышленного диаметра. Скорость работ с помощью спецтехники может быть до 530% выше, чем при использовании ручных методов.
Подбор оборудования по крутящему моменту и диаметру
Главный параметр — номинальный крутящий момент в Ньютон-метрах (Нм). Он должен преодолевать сопротивление грунта и не разрушать стенку трубы. Важно учитывать толщину металла: для свай 89 и 108 мм она должна быть не менее 3,5 мм, для остальных диаметров — от 4 мм и выше.
При подборе ориентируйтесь на следующие технические зависимости:
-
Диаметры 57–76 мм завинчиваются электросваекрутами или легкими гидровращателями (момент 3 000–8 000 Нм).
-
Сваи 89–108 мм требуют усилия 4 300–8 000 Нм.
-
Для элементов 133–159 мм необходимы гидровращатели с моментом от 7 000 до 20 000 Нм.
-
Промышленные сваи диаметром 168–219 мм завинчиваются при усилии 25 000–80 000 Нм.
-
Сверхмощные конструкции от 325 мм требуют момента свыше 120 000 Нм.
При работе с гидравликой критически важно давление в системе. Для успешного погружения в тяжелых условиях часто требуется давление 110–120 бар. При достижении 130 бар стенка сваи начинает вздуваться, а при 140 бар трубы толщиной менее 8 мм могут лопнуть.
Гидравлические установки малого радиуса действия
Существуют автономные гидросваекруты (например, серии «Торсион»), которые не требуют участия экскаватора. Такие системы базируются на бензиновом четырехтактном двигателе мощностью около 15–20 л.с. Весь комплект весит порядка 170–180 кг и может перевозиться в легковом автомобиле типа «универсал».
Технические параметры автономных систем:
-
Объем маслобака составляет 40 литров.
-
Поток масла достигает 36 л/мин.
-
Рабочая температура жидкости — от +15°С до +70°С.
-
Температурный диапазон эксплуатации — от -15°С (или -40°С в зависимости от модели) до +30°С (или +40°С).

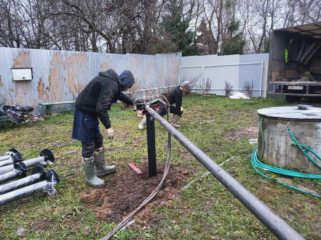

Монтаж с помощью таких установок проводят двумя способами. Первый вариант предполагает соединение гидромотора со сваей на земле в горизонтальном положении, после чего бригада из 3–4 человек поднимает конструкцию вертикально. Второй способ заключается в «наживле» сваи в приямок с последующей установкой гидровращателя на макушку и фиксацией стопорным пальцем.
Технологические нюансы монтажа винтовых свай
При наличии камней или плотных слоев грунта применяется лидерное бурение. Шнекобур проходит путь примерно на две трети длины сваи, создавая канал. Это исключает разряжение и помогает выдержать направление. Если бурение не проводится, свая уплотняет грунт вокруг себя, что полезно в мягких почвах. Главное правило — не выкручивать сваю обратно. Повторное вращение разрыхляет почву, и конструкция теряет устойчивость при сезонных подвижках.
Контроль вертикальности является обязательным по строительным нормам. Допустимое отклонение для свай длиной 3–6 метров составляет не более 2–3° от оси. Использование оборудования с датчиками давления и контроля оборотов помогает соблюдать эти допуски.
Сравнительный обзор мировых производителей
Рынок предлагает как односкоростные, так и двухскоростные вращатели. Двухскоростные модели позволяют работать в режиме гидробура на высокой скорости или в режиме сваекрута с максимальным моментом. Переключение происходит через электромагнитный клапан из кабины техники.
Ведущие бренды на рынке:
-
Австралийские Digga и HammerMaster (серии SD/MD, HDS) специализируются на высокопроизводительных установках; модель HDS-200 выдает до 99 292 Нм.
-
Английская Delta производит односкоростные вращатели RD с шестигранным валом и длительной гарантией на редуктор.
-
Итальянская Hydra поставляет тяжелое оборудование (модели Т12000, Т16000) для нефтегазового сектора с квадратным выходным валом 130 мм.
Американские системы Eskridge считаются эталоном надежности в индустрии. При выборе между брендами учитывайте не только характеристики, но и наличие сервисных центров рядом с местом эксплуатации.
