Что такое напор в гидравлике: определение и уравнение Бернулли

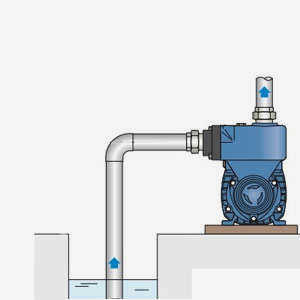

В гидравлике напор представляет собой удельную энергию потока жидкости в конкретной точке. Эту величину принято выражать в метрах. Если представить физический процесс наглядно, то напор — это высота водяного столба, которую насос способен поднять вертикально вверх. Для инженерных расчетов важно понимать, что напор определяется Бернулли уравнением, которое связывает потенциальную энергию и кинетическую составляющую потока.

Физическая природа и уравнение Бернулли

Полный запас энергии потока жидкости описывается через математическую зависимость, где учитываются высота, давление и скорость движения среды. Согласно физическим принципам, полный напор H определяется уравнением, где z — это высота рассматриваемой точки над плоскостью отсчета, p — давление жидкости, ρ — плотность, v — скорость течения, а g — ускорение свободного падения.

В этом выражении слагаемые имеют строгое назначение. Два первых слагаемых трехчлена определяют сумму удельных потенциальных энергий положения и давления. Их совокупность называют гидростатическим напором. Третье слагаемое отвечает за удельную кинетическую энергию, которую часто обозначают как скоростной напор.

При движении реальной жидкости вдоль линии тока происходит неизбежное уменьшение энергии. Разность значений напора в двух поперечных сечениях потока реальной жидкости называется потерянным напором или гидравлическими потерями. В условиях вязкого трения внутри труб эти потери вычисляются по формуле Дарси — Вейсбаха.

Расчет требуемого напора для систем водоснабжения

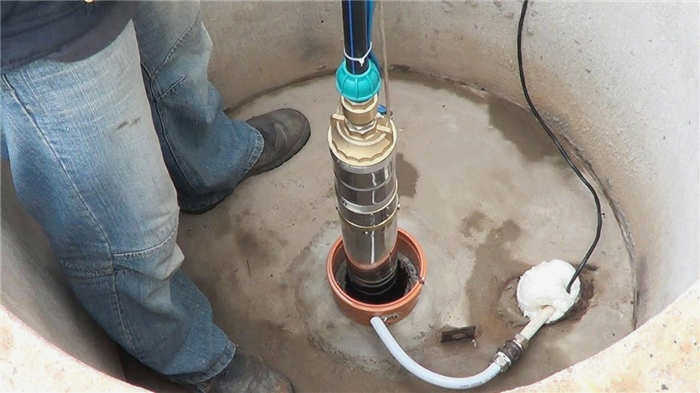

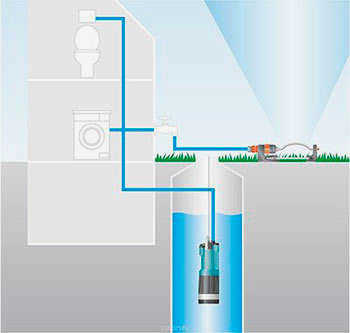

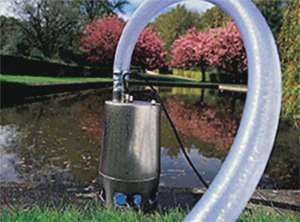

Инженеры рассчитывают параметры оборудования, исходя из конкретных условий эксплуатации. Для скважинного насоса итоговая величина H складывается из трех компонентов: перепада высот, гидравлических потерь и необходимого давления на выходе.

Формула выглядит так: H = H_высота + H_потери + H_излив. Первый параметр — это разница уровней между насосом и самой высокой точкой системы. Гидравлические потери учитывают трение воды о стенки труб и сопротивление на поворотах или фитингах. Свободный напор (излив) необходим для нормальной работы сантехники. Для комфортного использования приборов этот показатель должен быть в диапазоне 15–20 метров. Если значение упадет ниже 5 метров, вода будет течь лишь очень слабой струйкой.

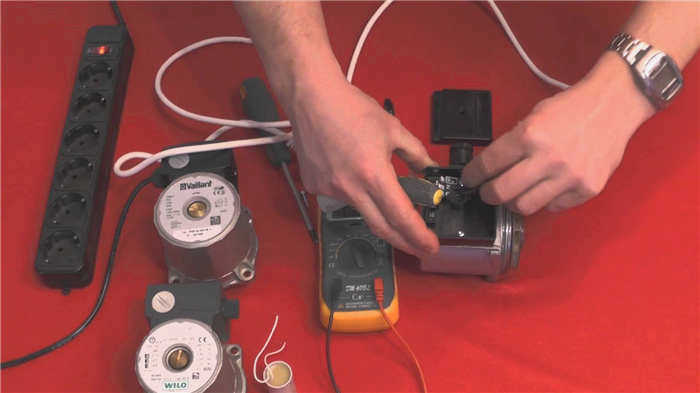

При проектировании систем отопления расчет усложняется. Здесь напор зависит не от высоты здания, а от гидравлического сопротивления всей трассы. Для определения мощности циркуляционного насоса используют формулу: H = (R × L + Z_сумма) / (ρ × g). В расчете учитывается длина трубопровода (L), потери на трение в прямой трубе (R) и коэффициенты запаса для арматуры (Z).

Нормативы давления и напора в зданиях

Многие путают понятия давления и напора. Давление измеряется в барах или атмосферах, тогда как напор — в метрах. Полезно помнить, что 1 бар примерно равен 10 метрам водяного столба. Согласно СНиП, существуют четкие рамки для систем водоснабжения.

Для холодного водоснабжения (ХВС) допустимый диапазон составляет от 0,3 до 5 бар. Горячее водоснабжение (ГВС) имеет чуть более узкий предел — от 0,3 до 4,5 бар. В многоквартирных домах давление распределяется неравномерно по этажам. На нижних уровнях оно обычно составляет 1,5–2,5 атм, на средних достигает 3–4 атм, а для верхних квартир требуется от 4 до 6 атм.

При эксплуатации частных домов специалисты рекомендуют придерживаться следующих параметров:

• Для кухонного крана нужно не менее 1,5 бара;

• Стиральные и посудомоечные машины требуют минимум 2 бара;

• Газовый котел работает оптимально при давлении от 2,5 бар;

• Системы с джакузи или гидромассажем нуждаются в напоре около 4 бар.

Слишком высокие значения (свыше 5–6 бар) опасны для пластиковых труб и фитингов. Они могут не выдержать нагрузки и выйти из строя.

Почему падает напор воды

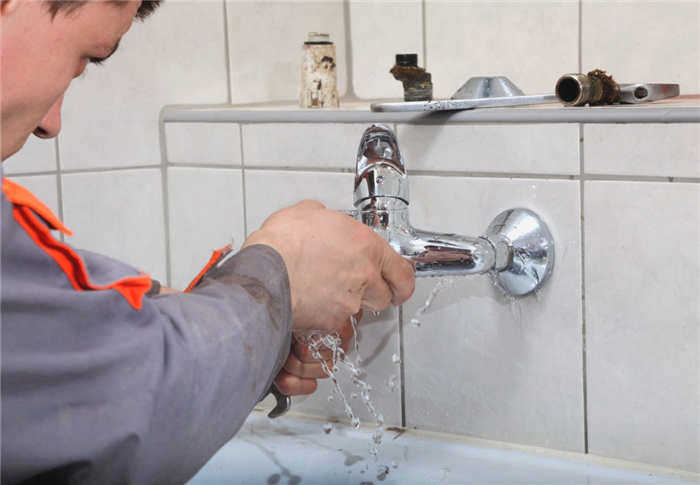

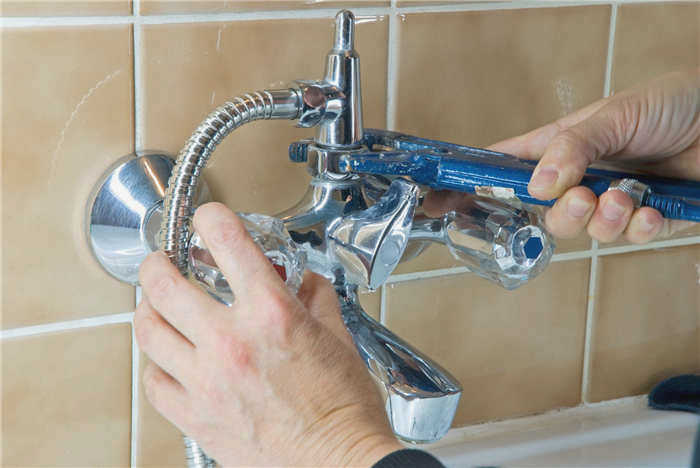

Причины снижения эффективности водоснабжения делят на внешние и внутренние. Если проблема касается только одного смесителя, скорее всего, засорился аэратор или износилась прокладка. В масштабах всего дома причины обычно серьезнее.

Внутренние факторы включают неправильный гидравлический расчет при монтаже, использование труб малого диаметра или недостаточную мощность насоса. Со временем на внутренних стенках образуется налет извести и ржавчины, что сужает просвет и увеличивает потери энергии потока жидкости.

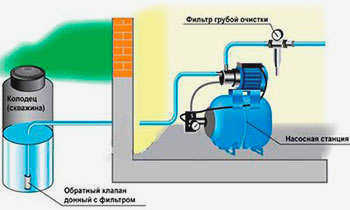

Внешние причины часто связаны с централизованными сетями. В деревнях или поселках изношенное оборудование на водонапорных башнях не справляется с нагрузкой. Летом, когда жители активно поливают огороды, давление в магистрали резко падает. Установка мощного насоса в такой ситуации может помочь вам, но это создаст неудобства соседям по линии. Эффективным решением для частного сектора считается монтаж автономной артезианской скважины с собственным гидроаккумулятором и реле давления.

Как проверить напор самостоятельно

Для оценки состояния системы не всегда требуется профессиональный манометр. Можно использовать метод наполнения емкости. Возьмите сосуд объемом 1 литр и засеките время заполнения. Если литр набрался быстрее чем за 5 секунд, давление в системе составляет примерно 2 атмосферы и выше. Если процесс занимает больше минуты, напор критически низок.

Другой способ — визуальный тест струи. Подключите гибкий шланг к крану и направьте его вверх. Высота подъема воды напрямую коррелирует с давлением: подъем на 3 метра означает около 0,3 атм, а подъем выше 10 метров указывает на давление более чем в 1 атмосферу.

Самым точным методом остается использование манометра. Присоедините прибор к патрубку стиральной машины или водопроводному узлу. Если показания падают ниже 0,3 бар, вода не сможет нормально циркулировать даже на одном этаже. В такой ситуации необходимо обращаться в управляющую компанию или водоканал для проверки общедомовых сетей.
