Насыпная плотность цемента М400: значения и отличия

Насыпная плотность цемента марки М400 составляет от 1100 до 1300 кг/м³ для свежего, рыхлого материала. Если порошок хранился долго или подвергался вибрации при транспортировке, его насыпная плотность возрастает и может достигать 1500–1600 кг/м³.

При закупке и приготовлении растворов важно не путать этот показатель с истинной (удельной) плотностью. Насыпная плотность учитывает объем воздуха между частицами порошка, в то время как истинная — это масса чистого вещества без пустот. Для М400 истинная плотность составляет примерно 3100–3200 кг/м³.

Разница между видами плотности цемента

Строители часто допускают ошибки, используя не тот параметр в расчетах. Это приводит к тому, что вместо запланированного фундамента получается слабый раствор с избытком воды или недостатком вяжущего.

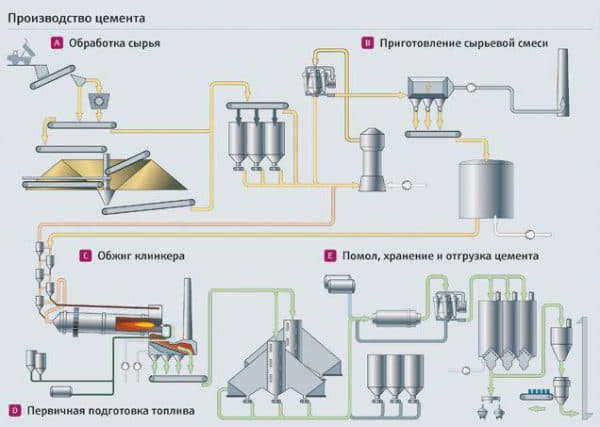

Истинная плотность — это характеристика самого вещества. Она практически постоянна для конкретной марки и используется в лабораториях для химического анализа состава клинкера. В повседневной стройке этот показатель применяется редко, в основном при проектировании сложных бетонных смесей.

Насыпная плотность напрямую определяет объем, который займет цемент в мешках, силосах или кузове грузовика. Именно на это значение ориентируются, когда нужно понять, сколько тонн материала поместится в конкретный объем тары. Она крайне нестабильна и меняется от условий среды.

Ниже приведена сравнительная таблица характеристик для М400:

Тип плотности	Значение (кг/м³)	Когда применяется
Насыпная (свежий цемент)	1100–1300	Расчет объемов при закупке и замесе
Насыпная (слежавшийся)	до 1600	При работе со старым материалом
Истинная (удельная)	3100–3200	Лабораторный контроль качества

Факторы, меняющие плотность материала

Насыпная плотность не является статичной величиной. Она постоянно трансформируется под воздействием внешних факторов.

Степень уплотнения — первый важный нюанс. Свежепроизведенный порошок обладает статическим зарядом, из-за которого частицы отталкиваются друг от друга. Это создает максимальные воздушные зазоры и минимальную плотность (около 1100 кг/м³). При перевозке в самосвале или длительном хранении вибрация «усаживает» зерна, и объем пустот сокращается.

Влажность материала также играет критическую роль. Цемент гигроскопичен. Если он хранится в негерметичных мешках, частицы впитывают влагу и начинают слипаться в комки. Это резко увеличивает плотность, но при этом снижает марку прочности самого продукта.

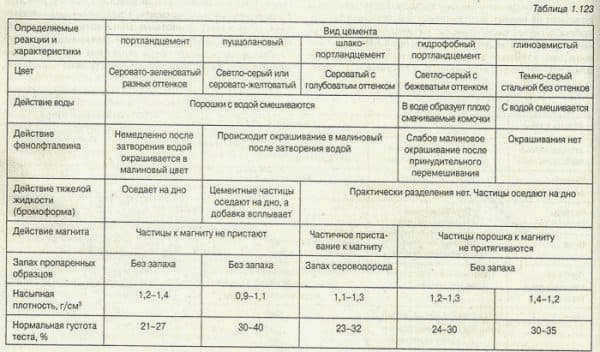

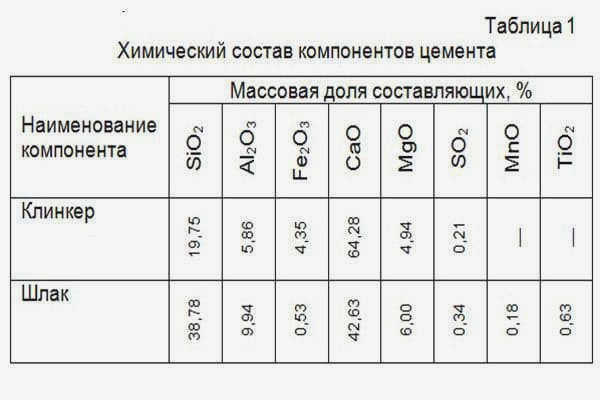

Тонкость помола влияет на структуру порошка. Чем мельче измельчен цемент, тем больше его удельная поверхность. Мелкая фракция обычно обеспечивает более высокую насыпную плотность по сравнению с крупным помолом. Состав также имеет значение: наличие минеральных добавок (маркировка «Д») может несколько снижать показатели плотности по сравнению с чистым портландцементом.

Как проверить плотность на стройплощадке

Специальные лаборатории используют пикнометры, но инженер может провести проверку самостоятельно. Для этого не нужны сложные приборы. Подойдет обычное ведро объемом 10 литров и ручные весы.

Алгоритм действий прост:

1. Взвесьте пустое ведро (запишите массу M_1).

2. Наполните емкость цементом, не утрамбовывая его и не встряхивая.

3. Взвесьте ведро вместе с наполненным материалом (масса M_2).

4. Вычтите вес тары из общего веса: M_net = M_2 - M_1.

Чтобы получить плотность в кг/м³, разделите полученную массу на объем в кубических метрах. Для 10-литрового ведра это будет деление на 0,01. Если результат ниже 1100 кг/м³, цемент слишком рыхлый. Значения выше 1500 кг/м³ сигнализируют о том, что материал слежался или отсырел.

Влияние плотности на рецептуру бетона

Ошибка в расчетах из-за игнорирования изменения плотности ведет к браку всей конструкции. Рассмотрим пример. Вам нужно приготовить 1 м³ раствора с определенным количеством цемента. Вы рассчитываете его исходя из стандартной насыпной плотности 1200 кг/м³.

Если вы берете слежавшийся цемент (1500 кг/м³) и используете тот же объем, масса вяжущего окажется на 25% выше расчетной. Это изменит водоцементное отношение. Избыток цемента может ухудшить удобоукладываемость смеси или привести к появлению трещин при высыхании.

Напротив, если использовать слишком рыхлый материал без корректировки, в смесь попадет меньше цемента, чем требовал проект. В итоге марка бетона упадет (например, с М200 до М150), что недопустимо для фундаментов или несущих стен. При работе со старым материалом всегда проверяйте его фактический вес в одном объеме и корректируйте пропорции весовых дозировок.

Для сохранения свойств цемента рекомендуем хранить его на поддонах в сухих помещениях, избегая штабелирования выше 10 мешков. Используйте продукт в течение 60–90 дней после производства, чтобы избежать непредсказуемого изменения плотности из-за слеживания.
