Как установить скважинный насос своими руками: пошаговая инструкция

Монтаж скважинного насоса своими руками требует строгого соблюдения последовательности действий и правильного подбора комплектующих. Если вы решили самостоятельно установить погружной насос, ключевым фактором успеха станет предварительный расчет глубины, диаметра труб и типа системы подключения: через кессон с оголовком или с помощью скважинного адаптера.

Инструменты и материалы для монтажа

Прежде чем приступать к работе, соберите полный комплект необходимых позиций. Ошибка в выборе материалов может привести к поломке оборудования или утечке воды.

Для сборки узла вам понадобятся:

Центробежный погружной насос (вибрационные модели опасны для песчаных скважин, так как разрушают грунт и обсадную трубу).
Труба напорная (для глубины до 50 метров используют ПНД с расчетом на давление 10 атм, от 50 до 80 метров — на 12,5 атм, для более глубоких источников — на 16 атм).
Страховочный трос (его грузоподъемность должна минимум в пять раз превышать вес оборудования; металлические тросы не подходят для амортизации вибраций, лучше использовать качественный полимерный шнур).
Электрический кабель, предназначенный для длительной работы под водой.
Обратный клапан и ниппельный переходник на выходной патрубок насоса.
Хомуты для крепления кабеля к трубе и водонепроницаемые соединители.
Герметик (например, лента Tangit или льняная подмотка с силиконом) и фум-лента.

Если планируется установка глубинного оборудования на адаптер («ласточкин хвост»), дополнительно подготовьте перфоратор с коронкой нужного диаметра и Т-образный ключ. При использовании кессона потребуются газовые ключи.

Пошаговая инструкция по установке насоса в скважину

Процесс монтажа можно разделить на несколько этапов: от подготовки кабеля до финального запуска системы.

1. Подготовка и сборка узла

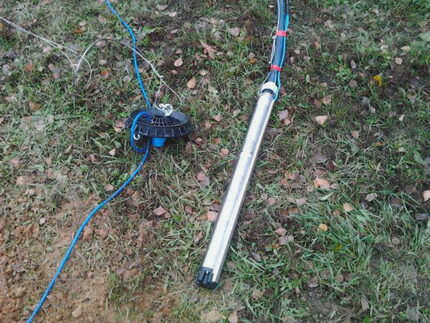

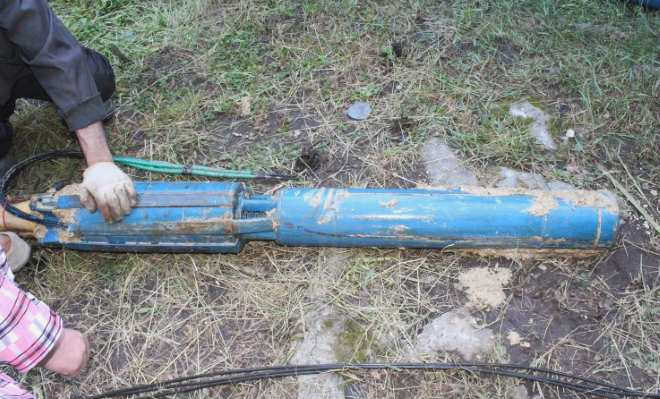

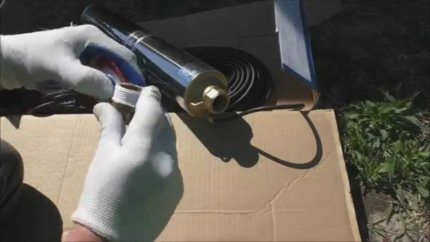

Начните со сборки агрегата на поверхности. Сначала прикрепите к выходному патрубку насоса ниппельный переходник, если он не идет в комплекте. Установите обратный клапан, чтобы предотвратить обратный поток воды после выключения двигателя.

Важный технический нюанс касается электрики. Очистите концы проводов и соедините их с кабелем насоса через специальные водонепроницаемые муфты. Соединение должно быть абсолютно герметичным. Далее по всей длине трубы закрепите кабель с помощью хомутов или изоленты, чтобы он не запутывался при спуске.

2. Определение глубины погружения

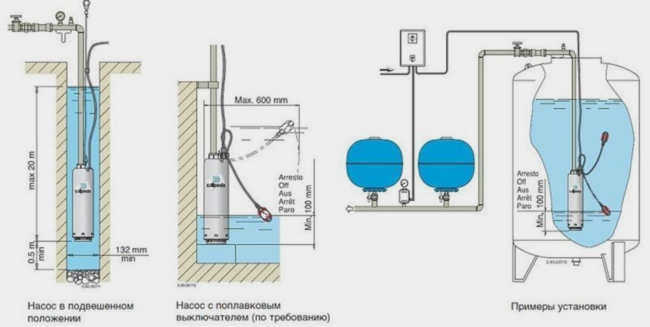

Нельзя опускать оборудование в произвольное место. Чтобы насос в колодец погружной работал эффективно и охлаждался жидкостью, его нужно разместить не менее чем на 30 см ниже динамического уровня воды (уровня, который устанавливается после начала откачки). При наличии запаса воды оптимально установить агрегат на 2–3 метра ниже этой отметки. При этом соблюдайте дистанцию в 1–2 метра от дна скважины во избежание засасывания ила и песка.

3. Спуск оборудования

Свяжите трубу со страховочным тросом. Начинайте опустить насос в колодец плавно, контролируя натяжение кабеля и трубы. Не допускайте резких рывков. Если вы используете систему с насосом и скважинным адаптером, монтаж будет более трудоемким и потребует точного попадания в соединение.

Если оборудование подвешивается на глубине менее десяти метров, для защиты от вибраций между креплением и агрегатом полезно использовать кусок гибкой резины или медицинский жгут. Это поможет избежать разрушения крепежных узлов под воздействием рабочих колебаний.

4. Подключение и запуск

После того как конструкция достигла проектной глубины, закрепите трос на устойчивой опоре у устья скважины. Проложите кабель к источнику питания или контрольному блоку автоматики.

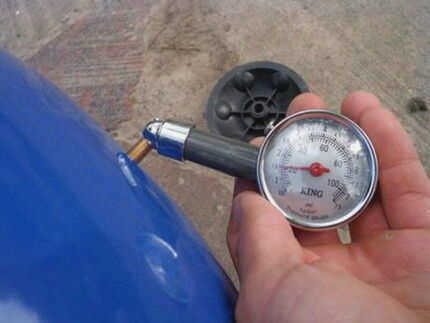

Перед первым включением убедитесь, что в системе нет утечек воздуха. Для некоторых моделей требуется предварительное заполнение обсадной трубы водой для удаления воздушных карманов. Включите питание и внимательно следите за давлением на манометре и стабильностью потока воды.

Два способа обустройства системы

Выбор метода монтажа зависит от вашего бюджета и условий эксплуатации.

Первый вариант — использование кессона и скважинного оголовка. Этот метод подходит для мест с низким уровнем грунтовых вод. Кессон защищает оборудование от промерзания, но требует тщательной герметизации устья.

Второй вариант предполагает установку глубинного насоса на скважинный адаптер. Это более компактное решение, которое позволяет разместить систему непосредственно в обсадной трубе. Такой монтаж считается современным и удобным для обслуживания, но требует наличия специального инструмента для работы с соединением «ласточкин хвост».

При изучении процесса насоса своими руками по видео часто показывают упрощенные схемы, где достаточно простого шланга. Однако для постоянного проживания в доме такая схема ненадежна. Рекомендуется использовать трубы диаметром от 32 мм, чтобы обеспечить достаточный напор и не перегружать двигатель насоса избыточным сопротивлением потоку.
