Монтаж сэндвич-труб для дымохода в бане: правила сборки

Монтаж сэндвич-труб в бане требует строгого соблюдения двух правил сборки стыков: внутренний контур собирается «по дыму» (верхняя труба надевается на нижнюю), а внешний кожух — «по конденсату» (верхний слой перекрывает нижний). Такое разделение направлений предотвращает выход продуктов сгорания в помещение и попадание влаги внутрь утеплителя, что защищает изоляцию от разрушения.

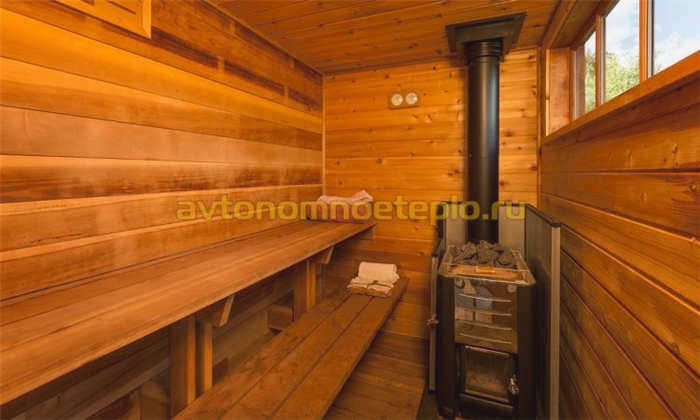

Конструкция и выбор материалов для банного дымохода

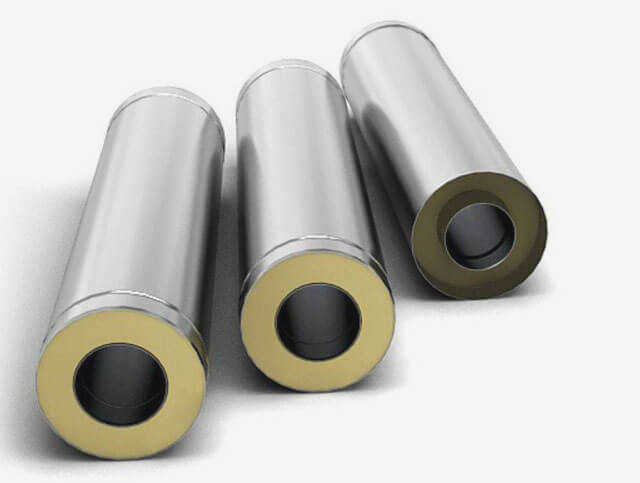

Сэндвич-труба представляет собой трехслойную систему. Внутри проходит жаростойкая стальная труба, вокруг неё располагается слой теплоизоляции (обычно базальтовое волокно толщиной 50–100 мм), а снаружи находится защитный кожух. Базальт выдерживает температуру до 600 °C, после чего может начать спекаться и терять свойства. Для более экстремальных температур используют керамическую вату, способную работать при 1 000 °C.

При выборе комплекта для бани критически важно смотреть на марку стали внутреннего контура:

• AISI 321 или AISI 439: наиболее подходящие варианты для дровяных печей из-за высокой стойкости к температурным циклам и агрессивной кислотной среде.

• AISI 304 или 316: обладают отличной коррозионной устойчивостью, подходят для условий повышенной влажности.

• AISI 430: бюджетный вариант, который можно использовать только в сухом режиме при умеренных температурах.

Толщина стенки внутренней трубы должна составлять не менее 0,5 мм, однако для надежной эксплуатации в бане лучше выбирать изделия с толщиной 0,8–1,0 мм. Внешний слой может быть выполнен из оцинкованной стали, но на улице она со временем может покрыться ржавчиной, поэтому для наружных участков предпочтительнее нержавейка. Качество шва также имеет значение: выбирайте трубы со сплошным сварным швом встык. Точечная сварка или соединение внахлест быстро корродируют и пропускают дым.

Расчет параметров тяги и высоты системы

Правильный расчет исключает проблемы с задымлением. Минимальная высота дымохода должна составлять не менее 5 метров от уровня горения печи до устья трубы. Если конструкция короче, стабильной тяги добиться будет сложно.

При проектировании выхода на крышу учитывают положение конька:

1. Если труба находится ближе чем в 1,5 м от конька, её верхняя часть должна быть минимум на 0,5 м выше него.

2. На расстоянии от 1,5 до 3 м высота трубы должна соответствовать высоте самой выступающей части здания.

3. При удалении более чем на 3 м применяется правило угла в 10°. Нужно провести линию под углом 10° от устья дымохода к горизонту; труба не должна опускаться ниже этой линии.

Для плоских крыш расчет ведется исходя из региональной снеговой нагрузки: нужно прибавить толщину максимально возможного снежного покрова к высоте трубы и добавить еще 0,5 м запаса. Если на кровле есть зона отдыха, оголовок дымохода должен быть выше уровня дыхания человека (минимум 2 м).

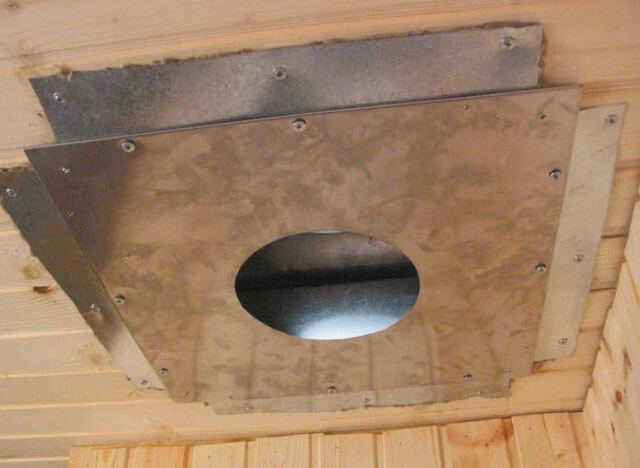

Монтаж потолочно-проходного узла (ППУ)

Потолочно-проходной узел является самым ответственным элементом в деревянной бане. Именно ошибки при его установке чаще всего приводят к пожарам. ППУ обеспечивает безопасное прохождение трубы через перекрытия, создавая необходимый противопожарный разрыв.

Существует два способа организации прохода:

• Готовые решения: использование заводских узлов (например, от компании УМК), которые представляют собой собранные системы «под ключ». Это минимизирует риск ошибки при монтаже.

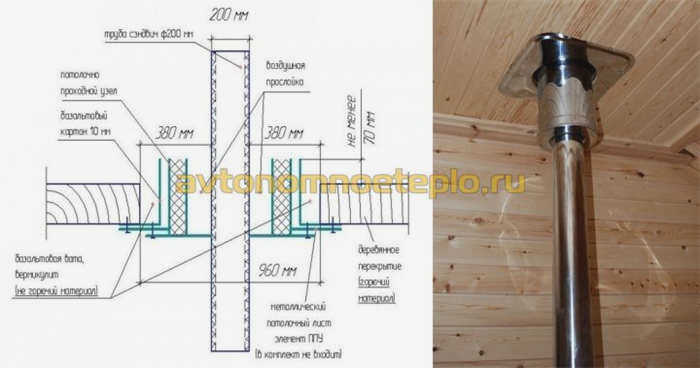

• Самостоятельная сборка: создание узла из негорючих материалов, таких как минерит или специальные панели. При этом расстояние от легковоспламеняющихся конструкций до трубы должно составлять 13–25 см. Зазор между трубой и перекрытием заполняется базальтовой ватой, песком или вермикулитом.

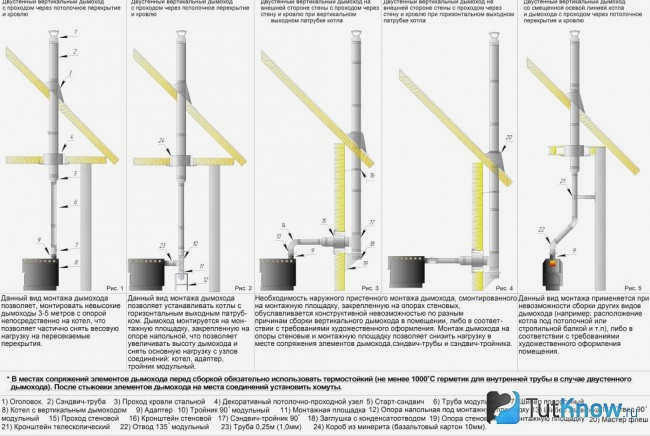

Пошаговый алгоритм установки сэндвич-трубы

Перед началом работ убедитесь, что ось дымохода не пересекает стропила и балки чердака. Оптимальное расстояние от стены — 25 см. Работы лучше начинать после завершения основных конструктивных элементов крыши.

1. Подключение к печи. Установите стартовую одностенную трубу или адаптер. Если предусмотрен шибер, смонтируйте его сразу. Стыки внутреннего контура обязательно обработайте термостойким герметиком (выдерживающим до 1 000–1 200 °C).

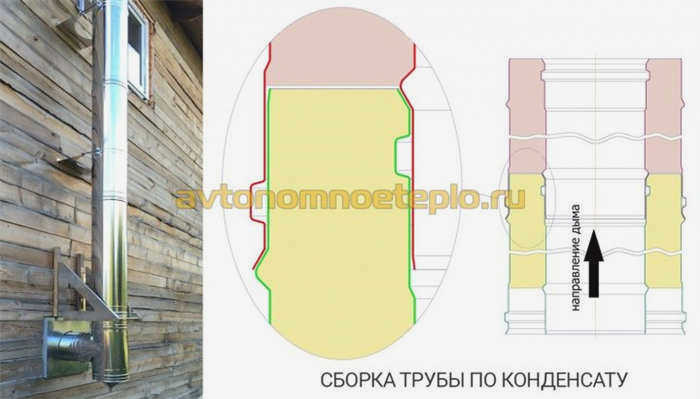

2. Сборка вертикального стояка. Начните с установки тройника 87° с ревизионным люком в нижней точке. Обязательно предусмотрите конденсатоотвод. Соединяйте секции, соблюдая правило «по дыму» для внутренней части и «по конденсату» для внешней оболочки.

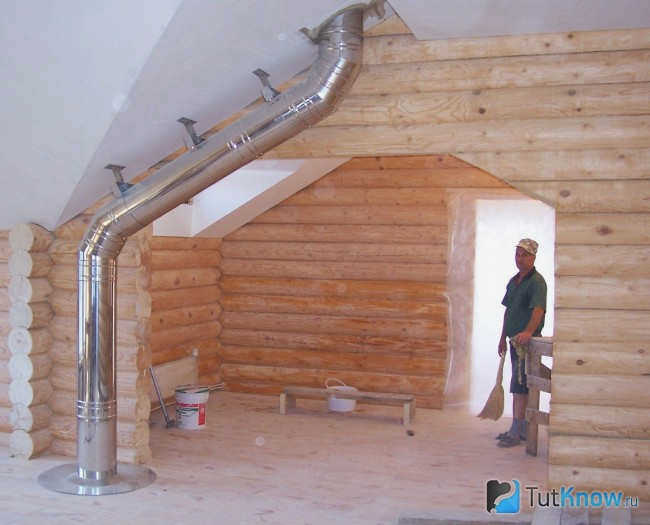

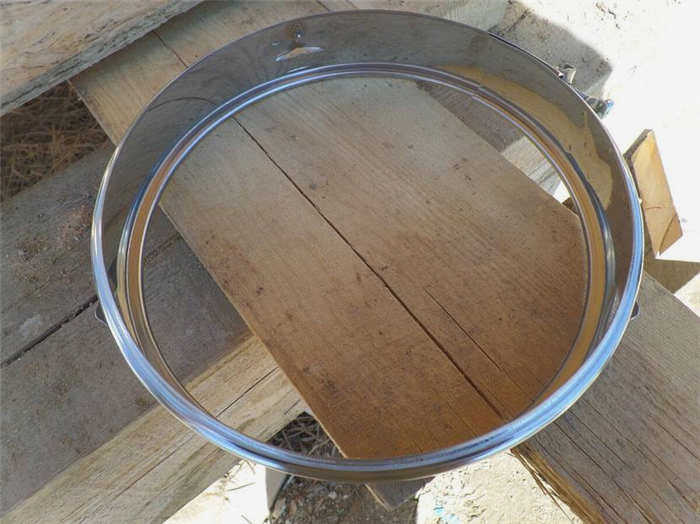

3. Фиксация конструкции. Крепите вертикальные участки к стенам или мачтам с помощью хомутов-кронштейнов каждые 1,5–2 метра. Если оголовок трубы значительно выше уровня крыши, используйте растяжки для устойчивости.

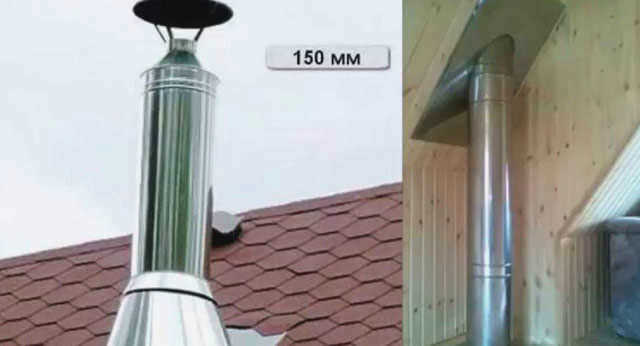

4. Проход через кровлю. Установите кровельный фартук и уплотнитель, соответствующие типу вашей кровли (металлочерепица, мягкая кровля и т.д.). Сверху установите оголовок или дефлектор. Для дровяных бань желательно наличие искроуловителя.

5. Проверка. После завершения монтажа проверьте вертикальность стояка. Первую протопку проводите плавно, чтобы дать утеплителю постепенно просохнуть.

Типичные ошибки при самостоятельном монтаже

Часто владельцы бань пытаются сэкономить и собирают стыки внутренного контура без использования герметика, что приводит к утечке газов. Другая ошибка — использование труб с малым диаметром (меньше выходного патрубка печи), что полностью блокирует тягу. Если вы устанавливаете дымоход через стену, а не через потолок, обязательно используйте трубы с толстым слоем утеплителя (100 мм), так как наружная часть будет подвергаться сильному охлаждению. Не забывайте про контроль за состоянием стыков: если они потеряют герметичность, вся система может выйти из строя.
