Минимальное расстояние между буронабивными сваями: нормы СП

Минимальное расстояние между буронабивными сваями определяется двумя ключевыми параметрами: расстоянием в свету (чистый зазор между стенками) и шагом по осям (расстояние между центрами). Согласно действующему своду правил СП 24.13330.2021, минимальное расстояние в свету между стволами буронабивных свай должно составлять не менее 1 метра. Если же используются сваи с уширением (типа ТИСЭ) и возводятся в твердых или полутвердых глинистых грунтах, этот зазор можно сократить до 0,5 метра, однако для всех остальных типов нескальных грунтов норма остается прежней — 1 метр.

Расстояние между осями (шаг свай) при этом должно быть не менее трех их диаметров (3d). Соблюдение этих норм критично для предотвращения наложения зон напряженно-деформированного состояния под опорными частями и исключения эффекта «сдвига грунта по грунту» вместо контакта «свая-грунт».

Технические нюансы: шаг по осям vs расстояние в свету

В проектировании фундаментов важно не путать эти понятия. Шаг свай — это дистанция от центра одной опоры до центра другой. Расстояние в свету — это фактический просвет между бетонными телами.

Если вы планируете устанавливать сваи диаметром 400 мм, то при соблюдении правила 3d расстояние по осям составит 1,2 метра. В этом случае чистый зазор «в свету» будет равен 800 мм (1200 мм минус два радиуса по 200 мм). Однако строительные нормы требуют, чтобы в свету было не менее 1 метра для обеспечения устойчивости скважин и полноценной работы грунта. Поэтому при малых диаметрах расчет всегда ведется по наиболее жесткому ограничению.

Нарушение этих интервалов приводит к тому, что зоны деформации основания пересекаются. Это снижает суммарную несущую способность всего фундамента. Вместо того чтобы опираться на массивный пласт грунта, сваи начинают работать в условиях разуплотненного или переувлажненного массива, что провоцирует неравномерную осадку здания.

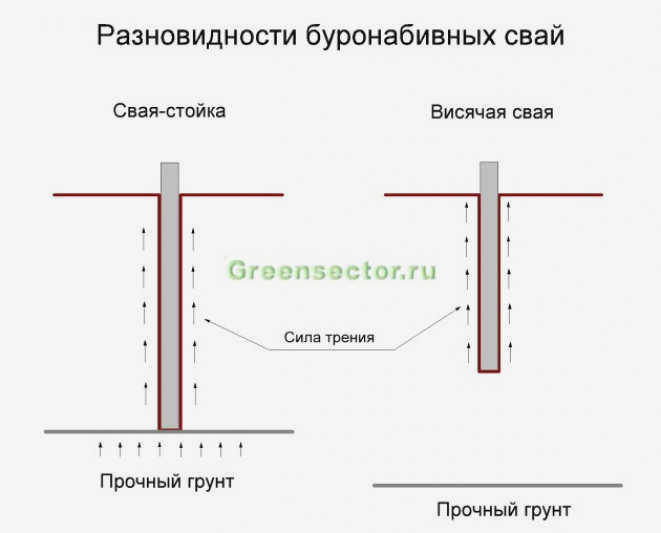

Влияние типа грунта и конструкции сваи

Тип основания напрямую диктует правила расстановки опор. При использовании буронабивных свай без нарушения структуры грунта (без вытеснения) основным фактором взаимодействия является наложение напряжений под нижними концами опор.

Если же применяются технологии, связанные с вытеснением и уплотнением объема грунта, ситуация меняется. В таких случаях при расстоянии в свету менее двух диаметров (2d) происходит наложение зон уплотнения. Это уменьшает эффективную площадь сопротивления грунта сдвиговым напряжениям.

Для разных условий существуют свои уточнения:

• При устройстве свай-оболочек (обсадных труб) расстояние в свету между ними должно быть не менее 1 метра.

• В твердых глинистых грунтах при наличии уширений допускается зазор 0,5 метра.

• Для висячих свай без уширения шаг по осям должен составлять минимум 3d.

Как рассчитать количество и шаг опор

Расчет фундамента начинается не с разметки, а с определения общей нагрузки на здание. Необходимо суммировать вес всех конструктивных элементов: стен, перекрытий, кровли, а также учесть полезную нагрузку (мебель, оборудование) и снеговой запас.

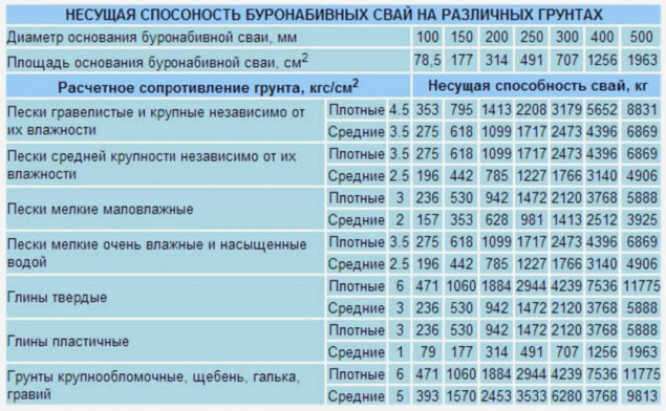

Для предварительной оценки используется формула площади подошвы фундамента: S = M / N, где M — масса конструкции в кг, а N — несущая способность грунта в кг/см². Полученную площадь распределяют между выбранными опорами.

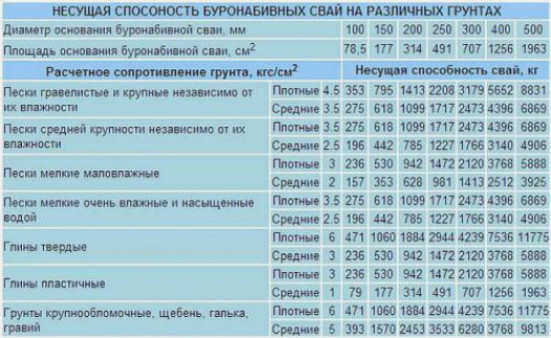

Пример расчета для дома массой 150 тонн на грунте с несущей способностью 15 кг/см²:

1. Требуемая общая площадь подошвы составит 150 000 / 15 = 10 000 см².

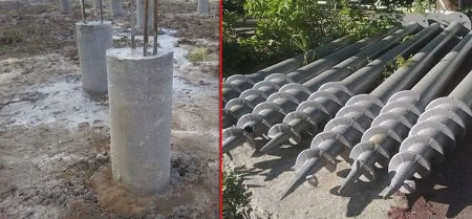

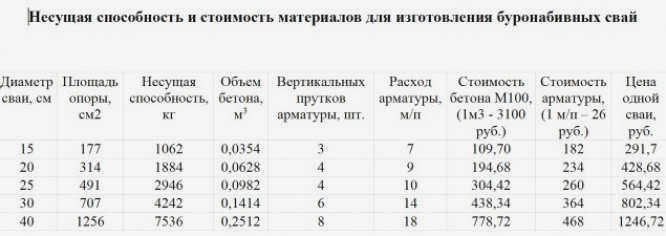

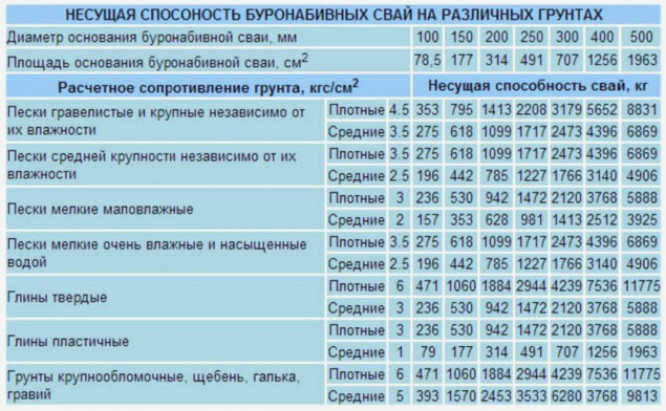

2. Если используются цилиндрические сваи диаметром 40 см, площадь одной такой опоры равна 1256 см².

3. Для обеспечения устойчивости потребуется около 8 таких свай.

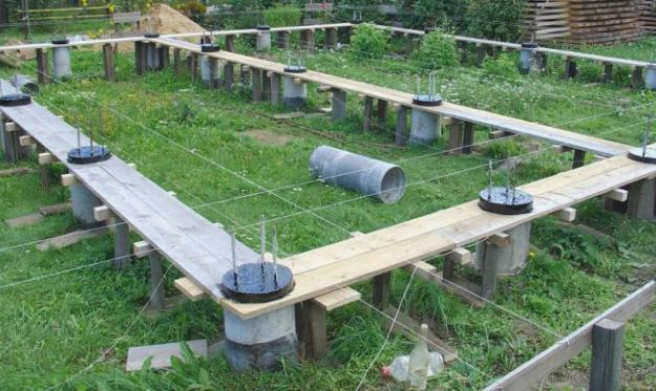

После определения количества опор наступает этап выбора шага. Оптимальное значение обычно лежит в диапазоне от 1,5 до 3 метров. Для каркасных домов или бань шаг может быть меньше, но для тяжелых кирпичных строений его увеличивают за счет использования более мощных ростверков и свай большего диаметра.

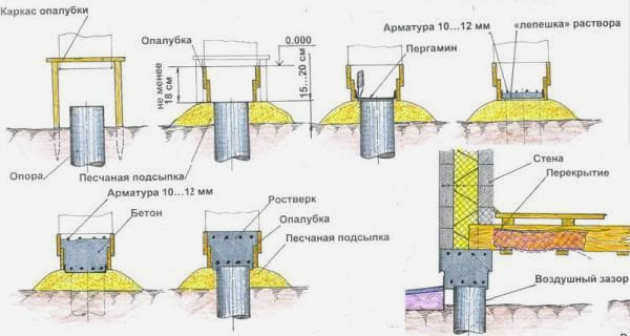

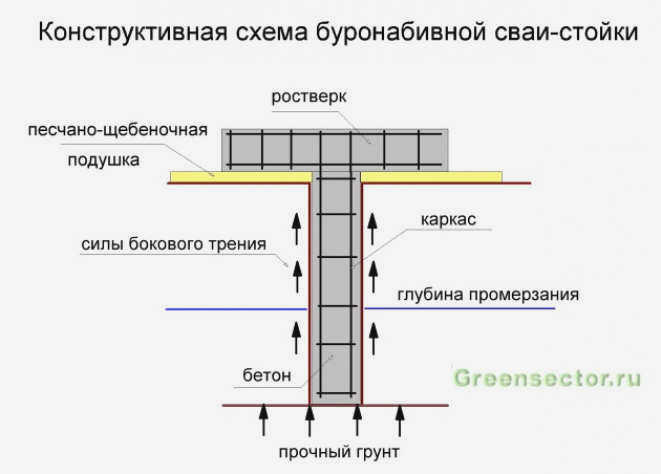

Роль ростверка в системе фундамента

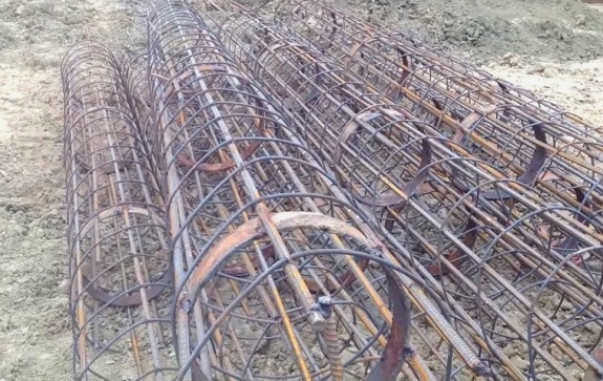

Сваи не могут работать изолированно. Чтобы превратить набор бетонных столбов в единый фундамент, их необходимо объединить ростверком. Это может быть монолитная железобетонная лента или плита.

Ростверк выполняет две задачи:

1. Распределяет нагрузку от стен между всеми сваями.

2. Связывает опоры в жесткую систему, предотвращая их независимые перемещения при пучении грунта.

При выборе типа ростверка учитывают условия участка. Высокий (висячий) ростверк не касается земли, что спасает конструкцию от морозного пучения на нестабильных почвах. Низкий ростверк опирается непосредственно на грунт и подходит для плотных песков или устойчивых глинистых оснований.

При слишком большом шаге между сваями (более 3–3,5 метров) нагрузка на ростверк возрастает. Это требует увеличения его сечения, что ведет к неоправданному расходу бетона и арматуры. Поэтому инженеры стремятся найти баланс: достаточное количество опор при оптимальном расстоянии между ними.
