Механизм открывания форточки в теплице своими руками

Для поддержания здорового микроклимата в парнике важно исключить застой воздуха. Без циркуляции растения быстро «свариваются» от жары или поражаются грибком из-за высокой влажности. Автоматическое проветривание теплицы решает эту проблему, самостоятельно реагируя на перегрев: система открывает окна при повышении температуры и закрывает их в прохладу.

Классификация механизмов автоматического открывания

Все устройства можно разделить на автономные (физические) и электрические. Выбор зависит от веса створок, бюджета и наличия электросети.

Тип механизма	Принцип действия	Преимущества	Недостатки
Биметаллический	Изгиб пластин с разным коэффициентом теплового расширения	Полная автономность, низкая цена	Малая мощность (только для легких пленок)
Пневматический	Расширение воздуха в герметичном сосуде толкает поршень	Высокая производительность, доступная стоимость	Сложность сборки, зависимость от давления
Гидравлический	Тепловое расширение жидкости (масла) в цилиндре	Надежность, подходит для тяжелых окон	Инерционность реакции на 15–20 минут
Электрический	Работа термореле, управляющего электромотором	Высокая мощность и точность настроек	Зависимость от наличия электричества

Автономные системы: как сделать своими руками

Автономное проветривание не требует батареек или проводов. Оно работает за счет естественных физических процессов при изменении температуры.

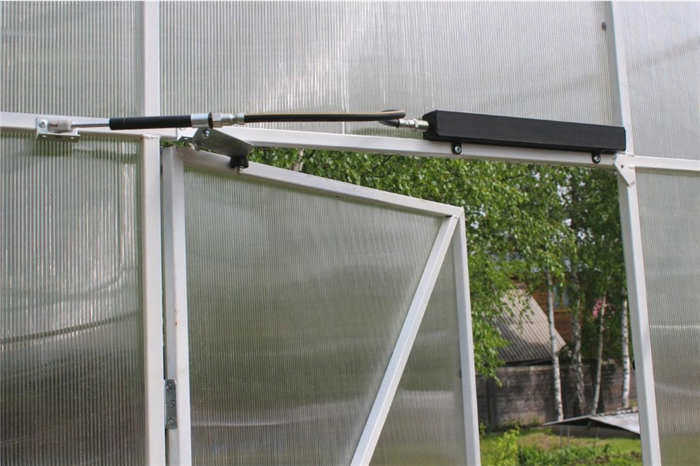

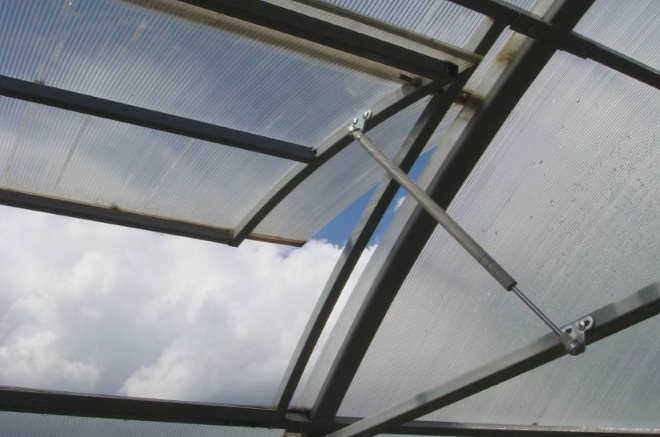

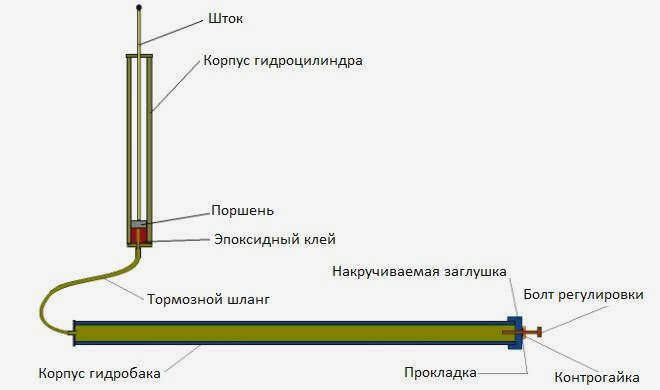

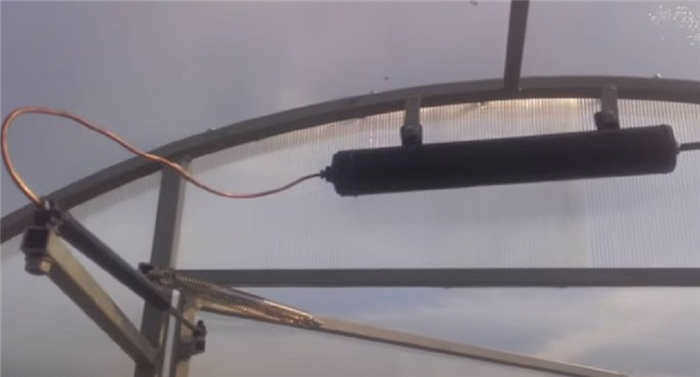

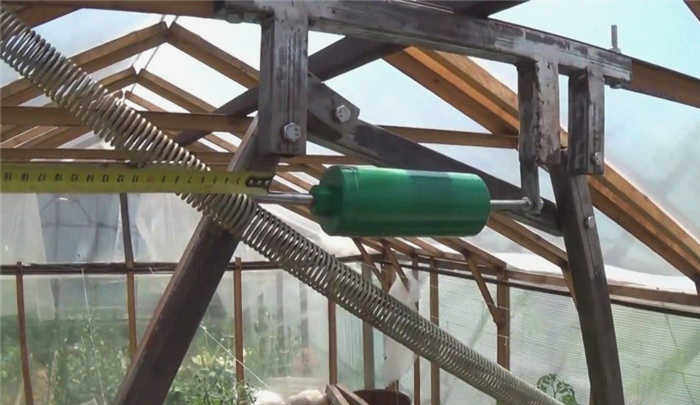

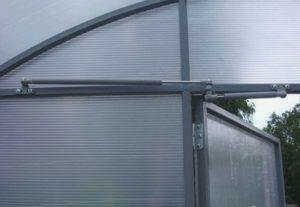

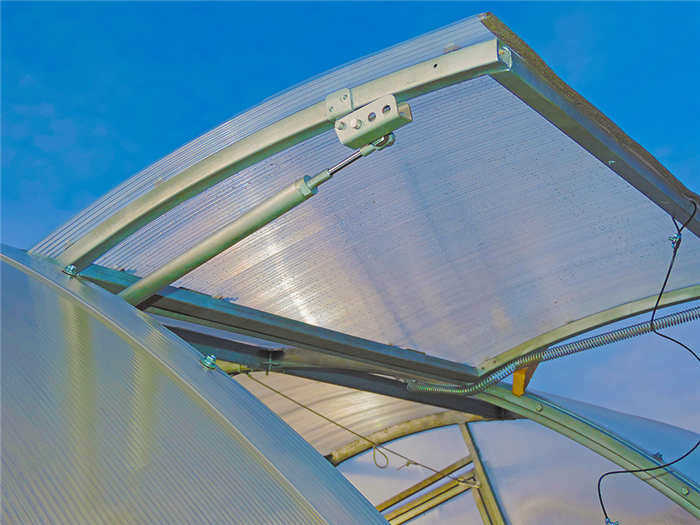

Гидравлический привод на основе газлифта

Этот метод лучше всего подходит для поликарбонатных конструкций. В качестве исполнительного устройства можно использовать автомобильный газлифт (например, от багажника ВАЗ-2109), так как его уплотнители выдерживают морозы.

Для сборки потребуются: автомобильный газлифт, труба-резервуар (например, водогазопроводная ДУ-25 длиной 2 метра), техническое масло или керосин, ниппели и кран. Сначала подготовьте газлифт. Нужно аккуратно отпилить пробку, учитывая наличие сжатого азота внутри. Чтобы жидкость могла свободно перемещаться, в поршне гидроцилиндра просверлите отверстие диаметром 1–3 мм.

Затем соедините трубу и газлифт через ниппели. Расчет объема жидкости критичен для работы устройства. Если шток диаметром 8 мм должен выдвинуться на 15 см, он вытеснит Δ V = 7,54 см³ масла. При изменении температуры на 10^°C и коэффициенте расширения масла k=0,0008, общий объем рабочей жидкости в системе должен составить около 0,942 литра. Заполните систему маслом так, чтобы в закрытом состоянии шток был почти полностью утоплен.

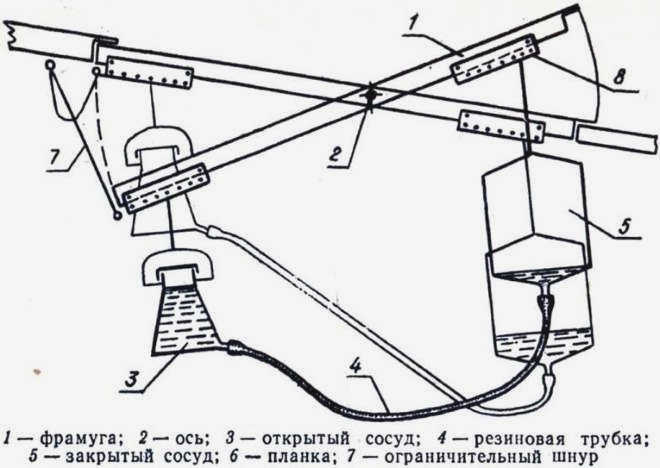

Простейший «водный» механизм

Если вы не хотите работать с маслом, используйте принцип перелива воды между емкостями. Вам понадобятся две канистры (объемом 3–5 л и 10 л) и эластичная трубка. Форточку вешают на горизонтальную ось чуть выше середины. Подвесьте к ней маленькую емкость так, чтобы ее вес удерживал окно закрытым.

Когда солнце нагревает большую темную канистру, давление воздуха в ней растет. Вода начинает перетекать через трубку в маленькую емкость. Та становится тяжелее и тянет за собой механизм открывания для проветривания теплицы. При похолодании процесс идет в обратную сторону.

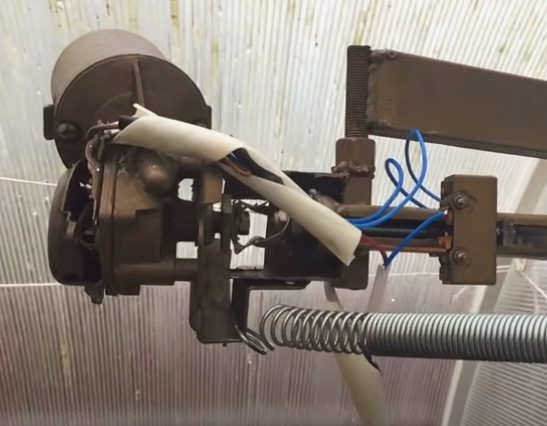

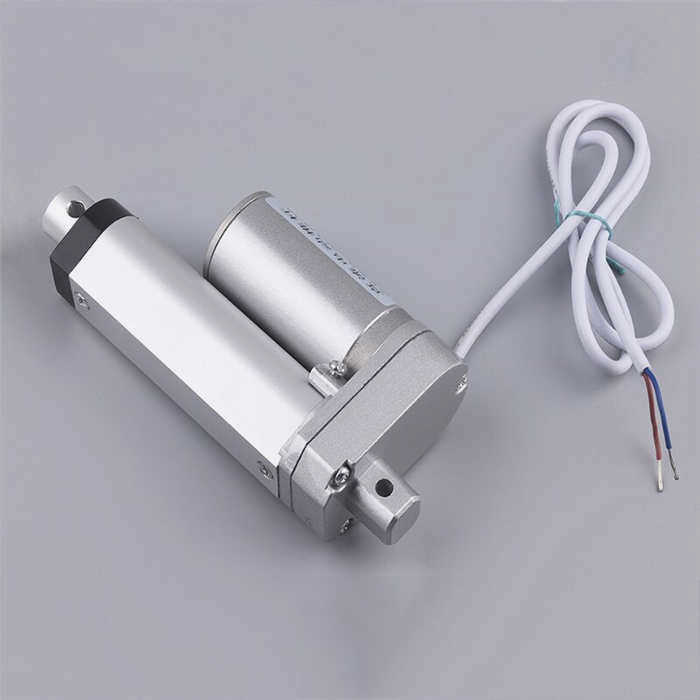

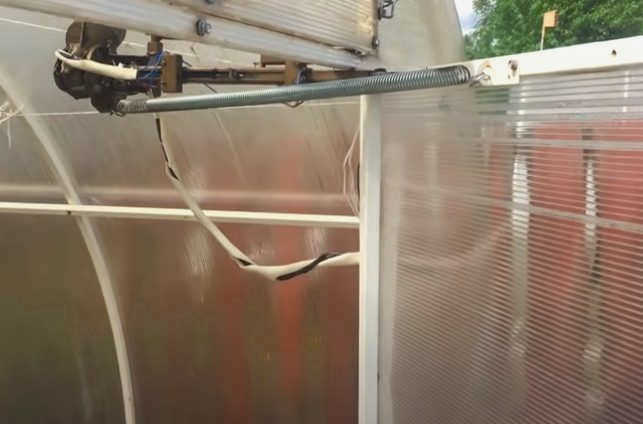

Электрические системы: мощность и точность

Электропривод незаменим для массивных стеклянных конструкций или больших промышленных теплиц. Он обладает высокой чувствительностью, но требует стабильного питания.

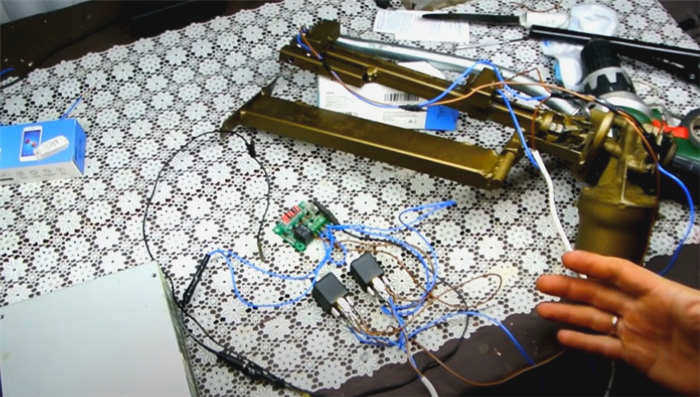

Необходимые компоненты:

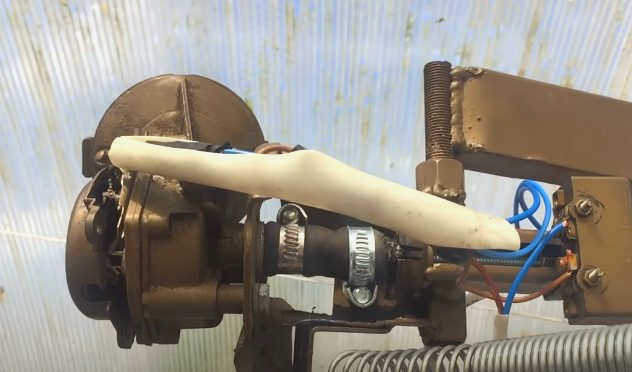

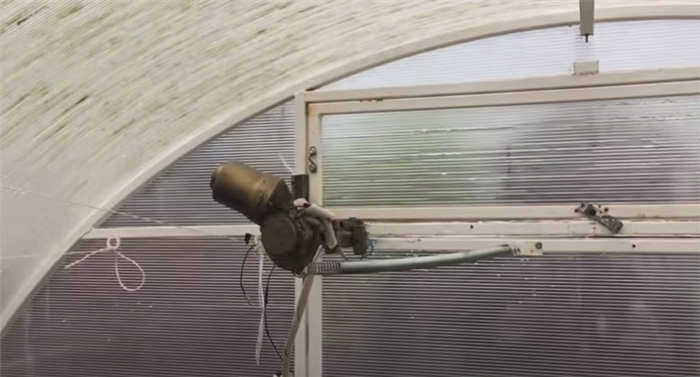

Двигатель (например, стеклоподъемник от Лады);
Термореле (популярная модель W1209);
Блок питания на 12 В;
Концевые выключатели и провода.

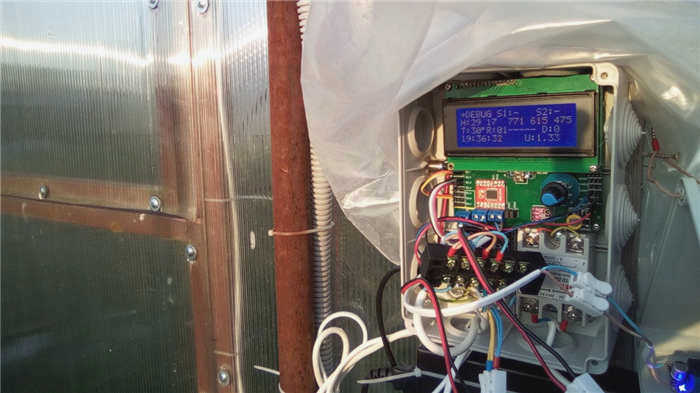

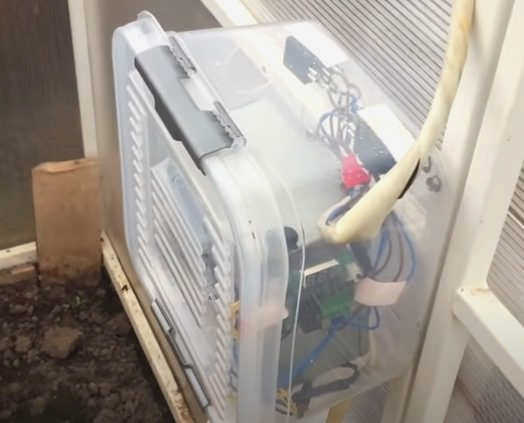

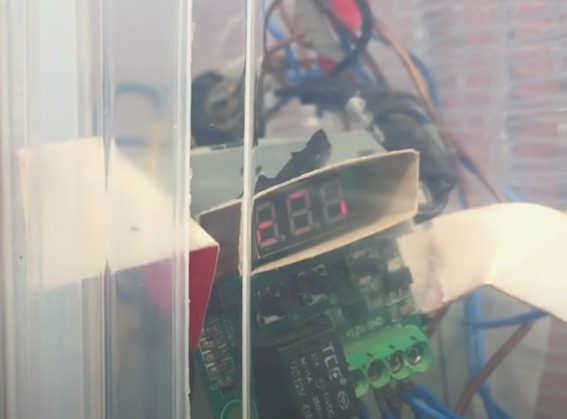

Сначала соберите схему управления. Настройте термореле W1209 на нужные значения, например, открытие при +30^°C и закрытие при +25^°C. Подключите мотор через реле, чтобы он мог менять направление вращения (для сматывания или разматывания троса).

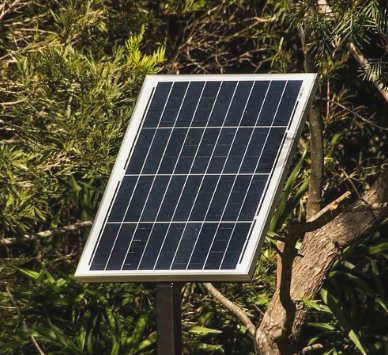

Обязательно установите концевики. Они остановят мотор, когда окно достигнет крайнего положения, и предотвратят поломку. При отключении света рекомендуется предусмотреть резервное питание от аккумуляторов типа 18650 через платы зарядки и DC-DC преобразователь.

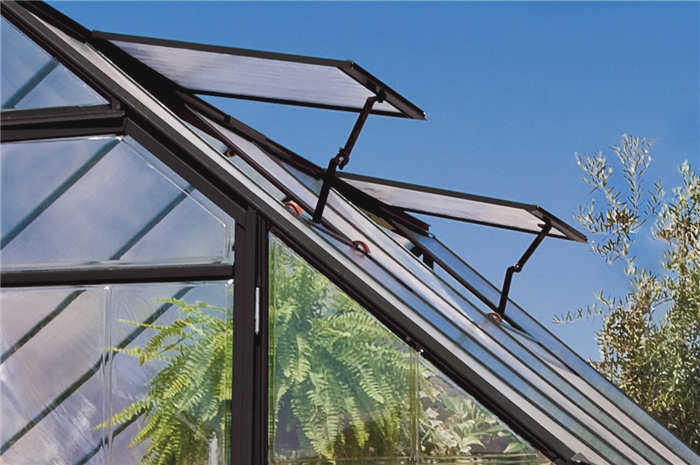

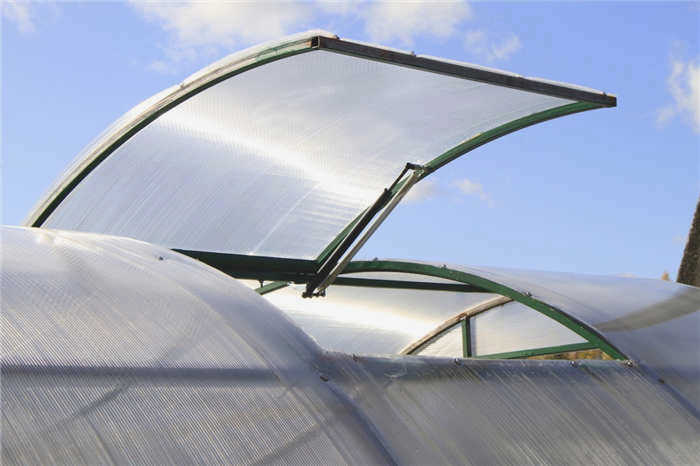

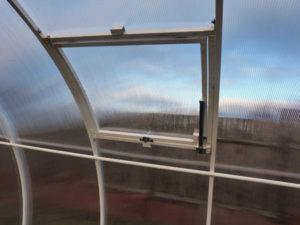

Правила размещения дверей и форточек в теплице

Место установки определяет эффективность вентиляции. Если вы видите конденсат на стенках, значит, циркуляция нарушена.

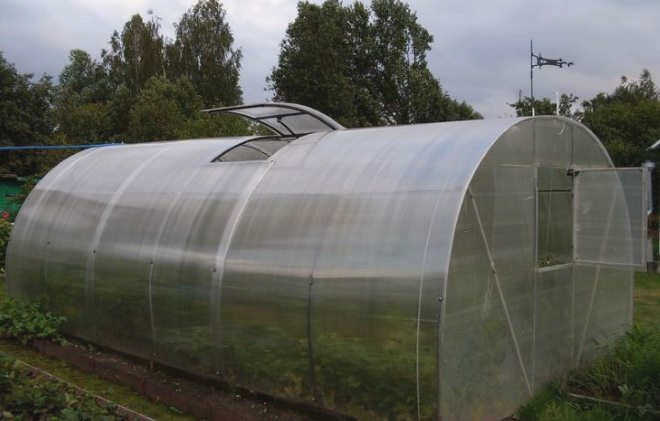

Размещайте проемы вертикально. Оптимальная схема предполагает наличие форточек в крыше и в стене теплицы. Также для длинных парников подходят автоматические двери на разных концах конструкции. Избегайте установки окон со стороны преобладающих ветров, чтобы не нарушить естественный поток воздуха.

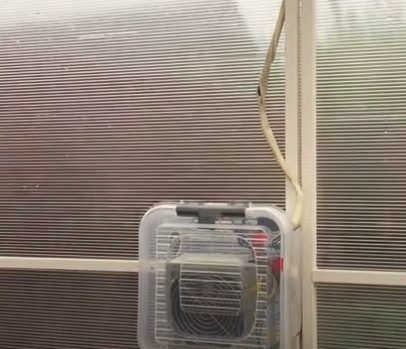

Для полноценного обмена воздухом суммарная площадь всех отверстий должна занимать около 1/8 площади теплицы. Если конструкция очень длинная или в ней растут высокие культуры, стандартных проемов может не хватить — тогда поможет система принудительной вентиляции с использованием кулеров от ПК. Один вентилятор должен нагонять воздух снаружи, а другой — работать на вытяжку.

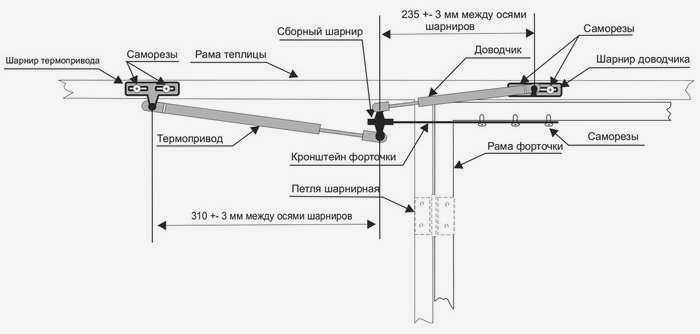

При монтаже термоприводов учитывайте нюансы:

Тяжелую часть механизма лучше крепить к неподвижной стене, а не к самой двери.
При открытой двери привод может оказать влияние на температуру снаружи, что снизит точность работы.
Для защиты створки от ветра закрепите ее ограничителем (шнуром или цепью).

Автоматическое проветривание не подходит для зимнего периода, так как механизмы могут некорректно работать при минусовых температурах. Если вы используете гидроцилиндры, помните об их инерционности: они реагируют на изменение температуры только в непосредственной близости от датчика или корпуса.
