Применение битумно-резиновой мастики для кровли

Битумно-резиновая мастика для кровли представляет собой вязкую гидроизоляционную смесь, состоящую из нефтяного битума, мелкодисперсной резиновой крошки (вторсырья), растворителей и специальных добавок. После испарения летучих компонентов на поверхности образуется прочный эластичный слой, который герметично срастается с основанием. Применение мастики битумно-резиновой позволяет создавать бесшовное покрытие, приклеивать рулонные материалы или проводить локальный ремонт трещин на прямых и скатных крышах.

Виды составов: холодное и горячее применение

Выбор конкретного продукта зависит от способа его использования в строительном процессе. В практике выделяют два типа материалов.

Холодные мастики поставляются в готовом к работе виде. Это наиболее распространенный вариант для бытового ремонта или внутренних работ, где использование открытого огня недопустимо. Для повышения эластичности такие составы иногда советуют слегка подогревать до 30–40 °C. Применяя холодную мастику, вы экономите время и не нуждаетесь в сложном оборудовании для нагрева.

Горячие составы требуют предварительного разогрева до температур от 150 до 180 °C. Такой метод обеспечивает максимально глубокое проникновение смеси в поры и трещины. Горячая мастика лучше срастается с поверхностью, что делает покрытие долговечнее. Важно помнить, что работать с ней можно только на открытом воздухе. Разогревать материал следует исключительно на водяной бане в открытой таре, чтобы избежать взрыва из-за паров растворителя.

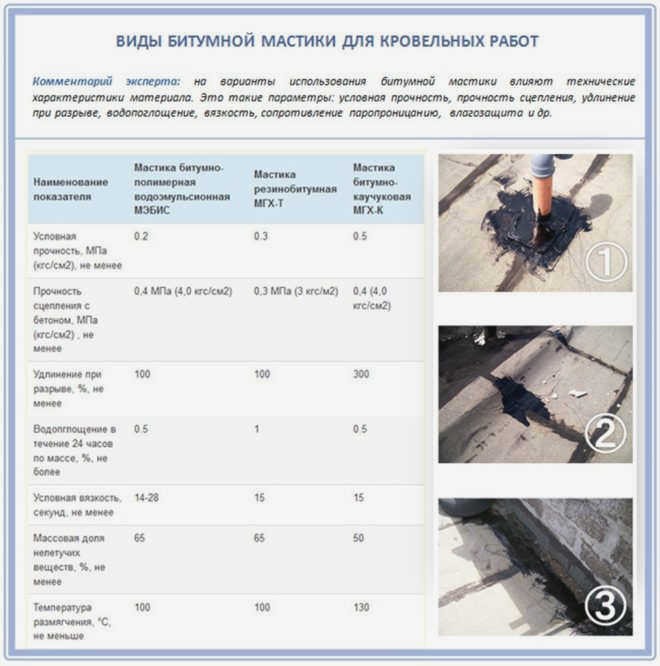

Технические характеристики и состав материала

Основой продукта является окисленный нефтяной битум. Для придания нужной консистенции в него добавляют органические растворители, такие как уайт-спирит, сольвент или толуол. В состав резинобитумных смесей входит мелкодисперсная резиновая крошка, которая повышает прочность на разрыв и эластичность покрытия.

Производители дополняют рецептуру различными компонентами для достижения нужных свойств:

• Наполнители для твердости (асбест, кварц, тальк или доломит).

• Загустители (торфяная крошка или мел) для предотвращения растекания.

• Армирующие элементы (стекловолокно или минеральная вата) для сопротивления изгибу.

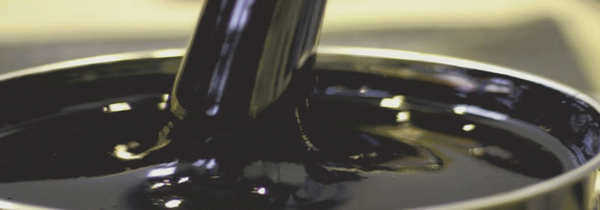

Внешне продукт выглядит как вязкая масса черного цвета. Характерный резкий химический запах присутствует у большинства марок. Мастика обладает высокой адгезией, то есть способностью прирастать практически к любому основанию: бетону, металлу, дереву, шиферу или кирпичу. Современные марки могут работать при температурах от -10 до +40 °C (для холодных видов) и демонстрировать теплостойкость до 80–90 °C без потери защитных свойств.

Сценарии использования на кровле и других объектах

Мастику применяют для решения трех основных задач. Можно покрыть крышу цельным слоем, использовать состав как клей для монтажа рулонной кровли или гибкой черепицы, а также проводить локальный ремонт дефектов.

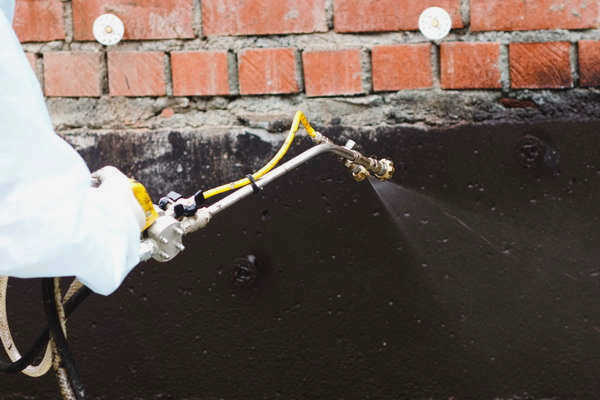

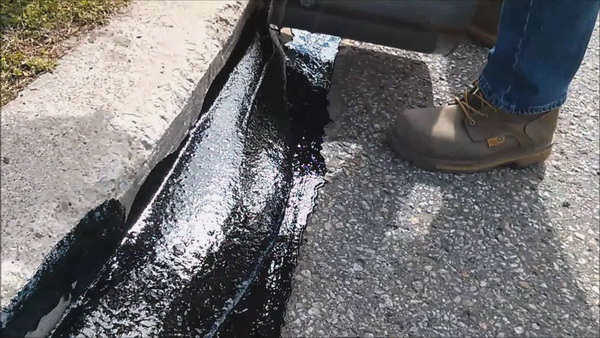

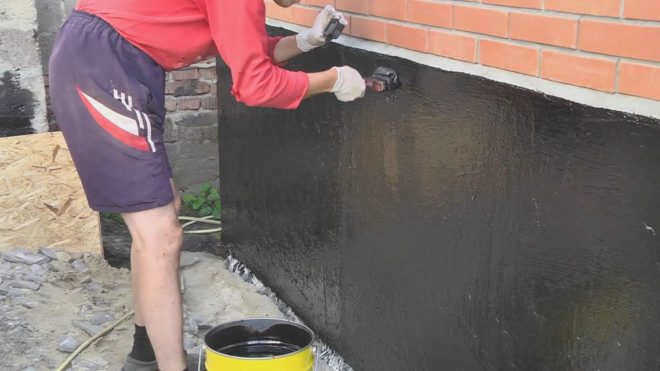

Применение битумно резиновой мастики не ограничивается только крышами. Инженеры используют этот материал для защиты фундаментов и перекрытий от коррозии и грунтовых вод. Продукт подходит для герметизации нефтепроводов, газопроводов и других энергетических коммуникаций. Также его применяют при ремонте дорожных покрытий, защите днища автомобилей или обработке металлических резервуаров.

Технология нанесения и нормы расхода

Качество гидроизоляции зависит от подготовки основания. Перед работой необходимо полностью удалить пыль, грязь и песок. Если основание металлическое, с него нужно зачистить ржавчину. Для минеральных пористых поверхностей обязательным этапом является использование праймера (битумной грунтовки), который повышает адгезию и снижает риск отслоений.

Алгоритм работ включает следующие шаги:

1. Очистка и просушка основания (если в кровле есть протечки, ее нужно сначала высушить).

2. Нанесение праймера и ожидание его полного высыхания.

3. Подготовка мастики путем перемешивания до однородности.

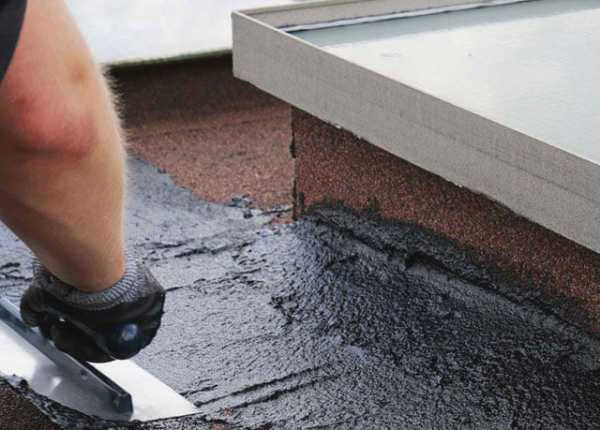

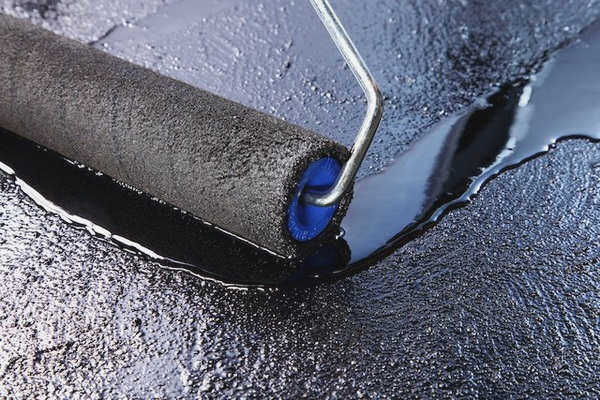

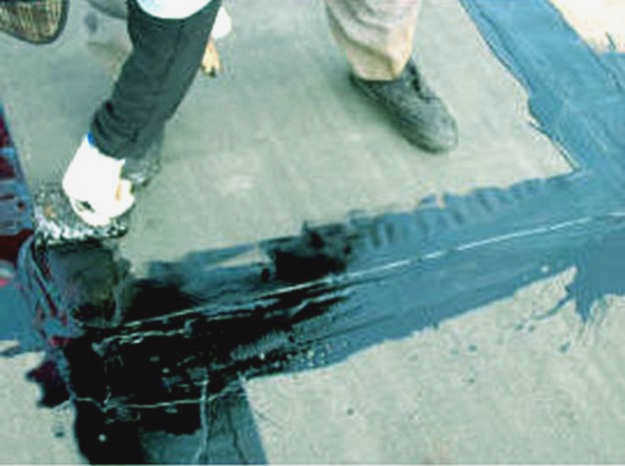

4. Послойное нанесение состава кистью, валиком или шпателем.

Важно соблюдать толщину слоев. При использовании холодной мастики один слой не должен превышать 1,5–2 мм. Каждый последующий слой наносят только после полного высыхания предыдущего, что обычно занимает около 24 часов. Если планируется укладка плитки поверх мастичного слоя, сразу после нанесения его нужно посыпать песком фракцией не менее 0,5 мм для создания адгезионного мостика.

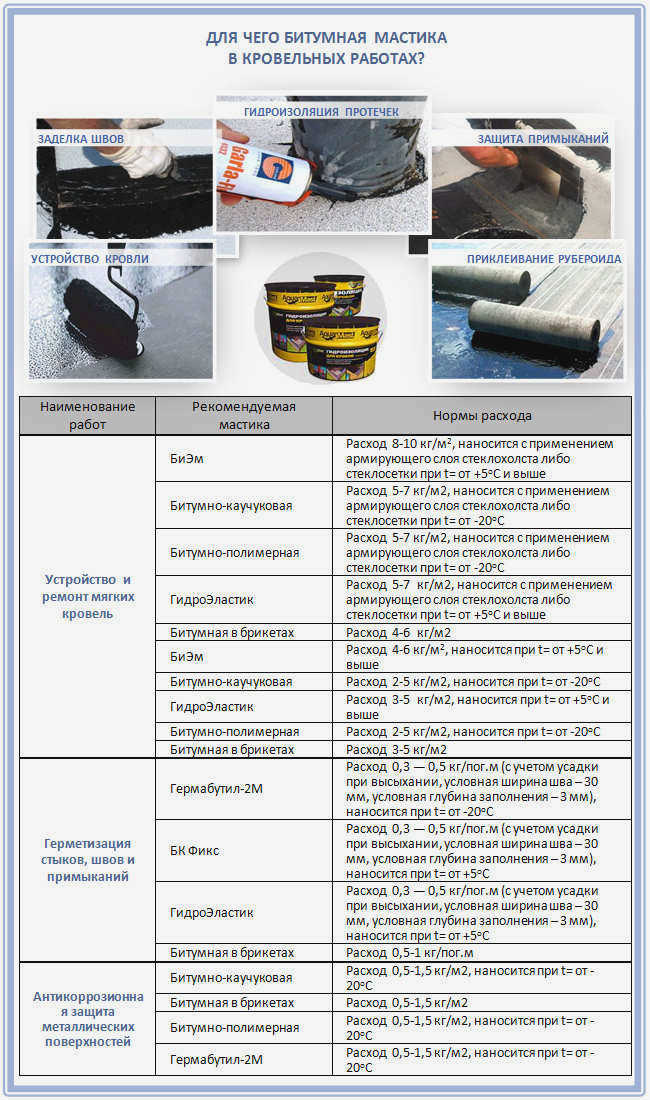

Расход материала зависит от конкретной задачи. Для гидроизоляции крыш требуется примерно 3,3–6 кг на м². При использовании мастики как клея для рулонных материалов расход составит около 1–2 кг на м², а для защиты фундамента достаточно порядка 2,7 кг на м². Расход при формировании слоя толщиной 1 мм составляет примерно 1,5 кг/м².

Ограничения и меры предосторожности

У материала есть четкие ограничения. Битумно резиновая мастика не подходит для крыш с углом наклона более 30 градусов, так как вязкая масса будет стекать вниз. Также стоит учитывать, что битумные составы чувствительны к ультрафиолету. Для защиты открытой кровли от солнечных лучей рекомендуется использовать специальные защитные покрытия, например алюминиевую мастику.

При работе обязательно соблюдайте правила пожарной безопасности и обеспечьте хорошую вентиляцию в закрытых помещениях. Инструменты после использования нужно промывать органическими растворителями, такими как уайт-спирит или керосин. Помните, что разбавлять мастику дизельным топливом категорически нельзя — это необратимо разрушает структуру материала и снижает его срок службы. При необходимости разбавления используйте сольвент или бензин.
