Размеры мастер-флеш для дымохода: как правильно выбрать

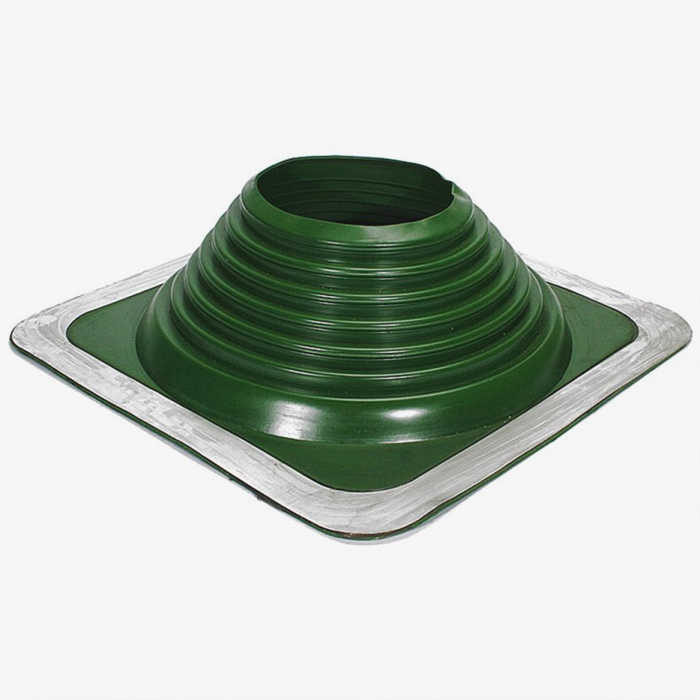

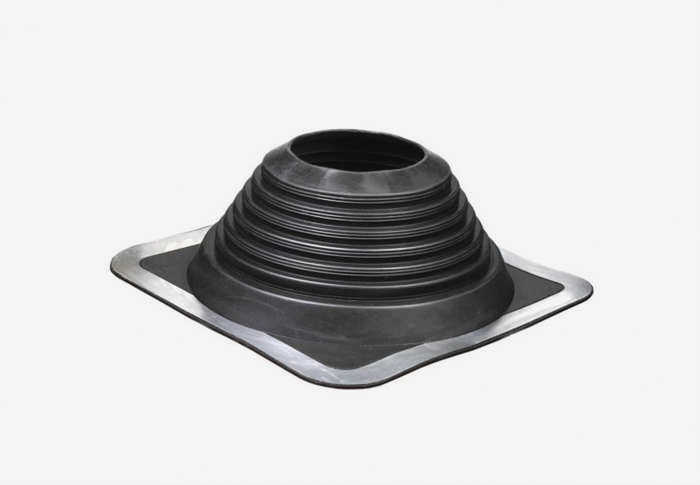

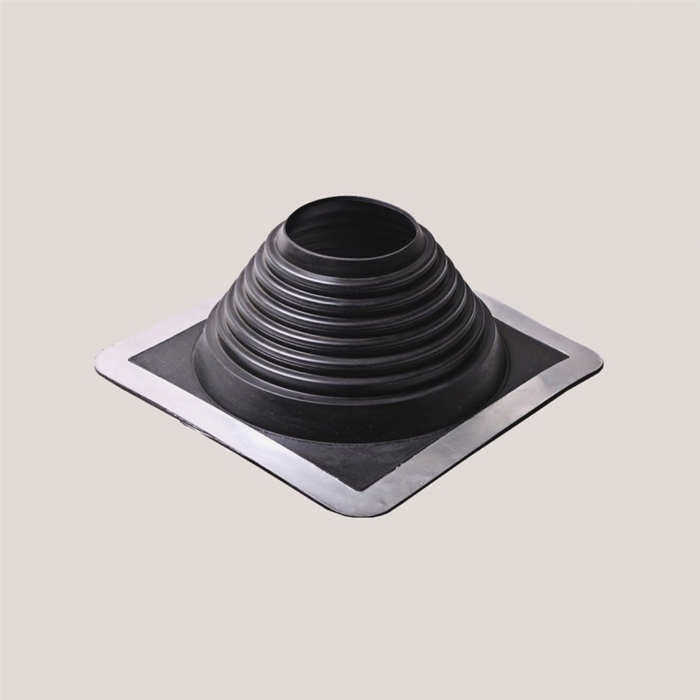

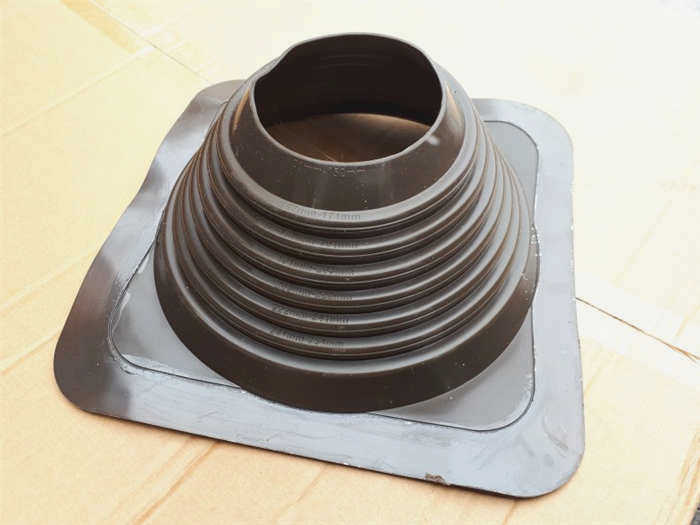

Для правильного подбора мастер-флеш (Master Flash) недостаточно знать только диаметр трубы. Основной параметр, по которому определяется размер изделия — это диапазон диаметров, который охватывает коническая манжета.

При выборе ориентируйтесь на следующие числовые показатели:

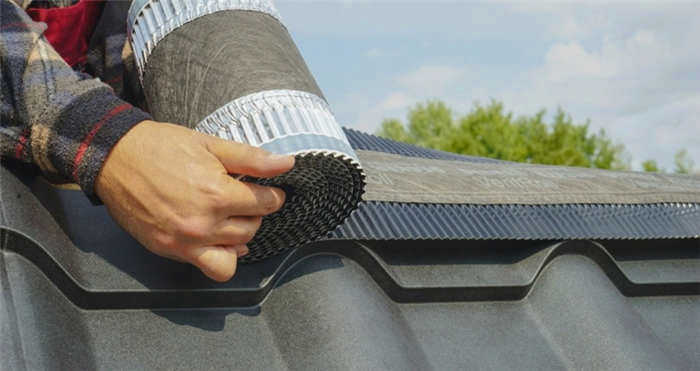

Диаметр проходки: стандартные модели рассчитаны на трубу от 75 мм до 200 мм (для малых систем) или от 178 мм до 330 мм (для крупных дымоходов). Существуют универсальные ленточные уплотнители, позволяющие герметизировать коммуникации диаметром от 3 до 600 мм.
Правило подрезки: отверстие в конусе манжеты должно быть на 20% меньше фактического диаметра трубы. Это создает необходимое натяжение для плотного прилегания материала к стенкам дымохода.

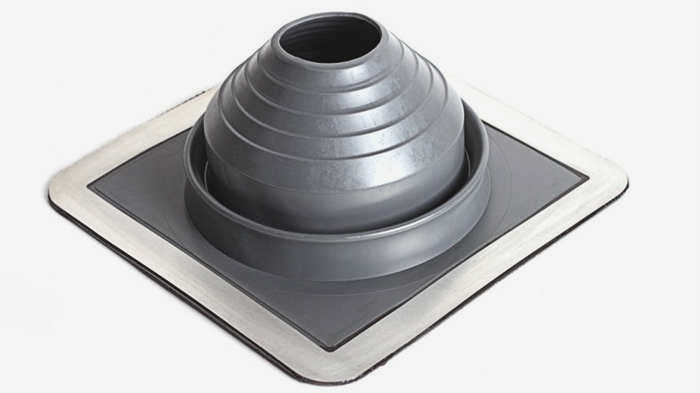

Размер фланца (основания): у стандартных моделей площадь основания составляет примерно 420х420 мм или 505х505 мм, что обеспечивает перекрытие рельефа кровли.

Как выбрать мастер-флеш: классификация и параметры

Выбор проходки зависит от комбинации трех факторов: материала трубы, типа кровельного покрытия и угла наклона ската. Ошибка в одном из этих параметров приведет к протечкам или быстрому разрушению уплотнителя.

Классификация по материалу манжеты

Материал конуса определяет температурный предел эксплуатации узла. Если вы монтируете дымоход от банной печи, где происходят резкие циклы нагрева и охлаждения, выбор материала критичен.

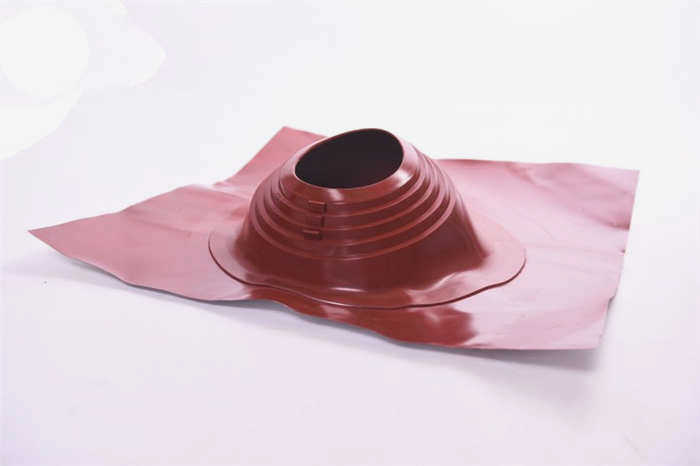

Силикон. Самый термостойкий вариант. Выдерживает температуры от –70 °C до +250 °C. Это идеальное решение для горячих зон и высокотемпературных систем (например, чугунных печей на дровах).

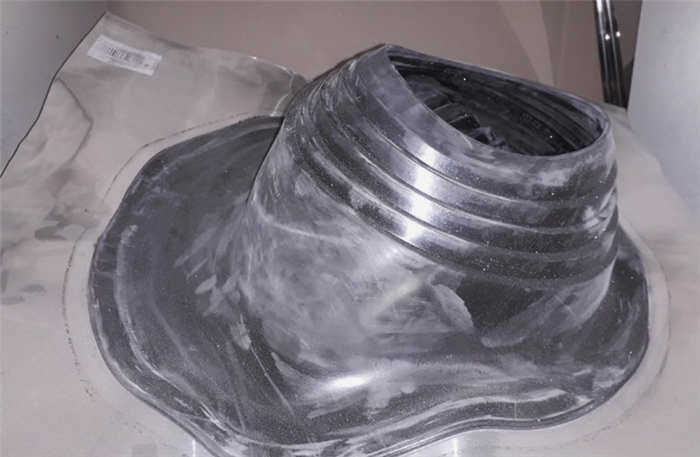

EPDM-резина. Работает в диапазоне от –50 °C до +135 °C. Подходит для «прохладных» участков дымохода или вентиляционных каналов выше уровня теплоизоляции. Каучуковые изделия зачастую служат дольше за счет устойчивости к атмосферным явлениям.
ПВХ (поливинилхлорид). Используется реже, обычно для менее нагруженных систем.

Типология по форме и назначению

Проходки делятся на три основные группы в зависимости от геометрии крыши:

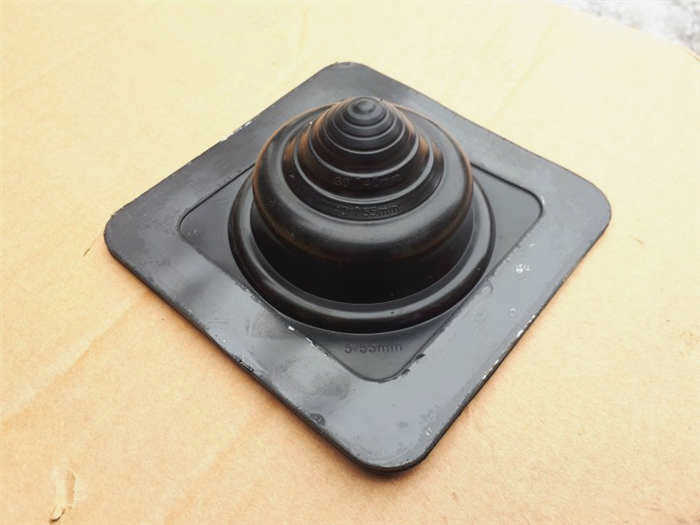

Прямые (вертикальные). Предназначены для установки на крышах с небольшим уклоном или на плоских поверхностях.

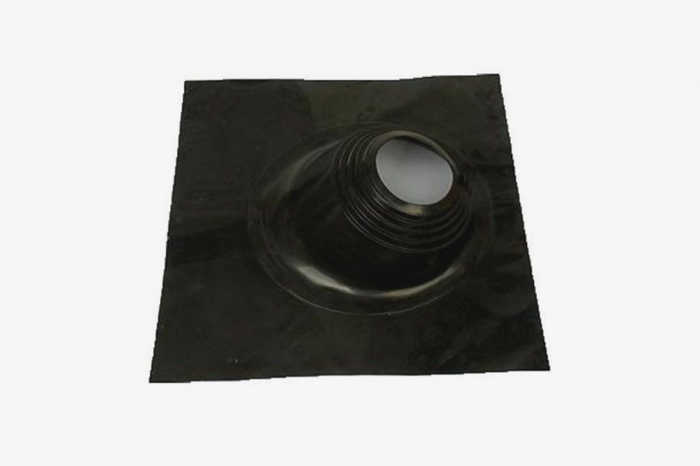

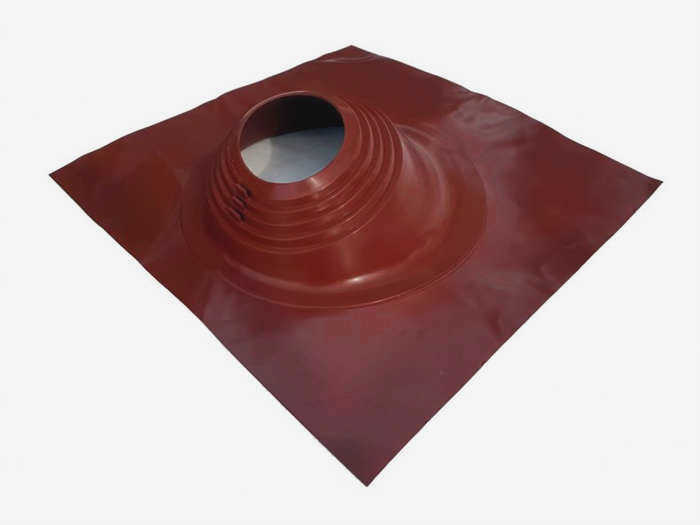

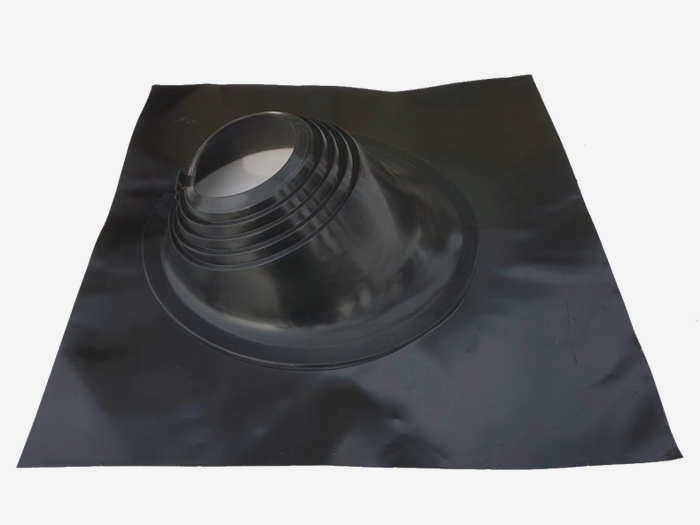

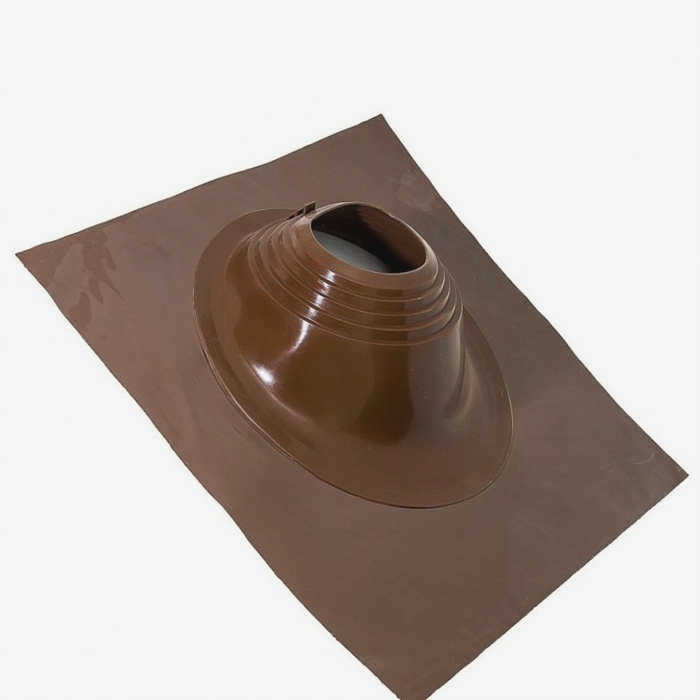

Угловые. Необходимы, если труба выходит через крутой скат и требует компенсации угла наклона.
Комбинированные/универсальные. Позволяют адаптироваться к сложным архитектурным решениям.

Тип основания (фланца) под тип кровли

Основание — это то, что прижимается непосредственно к крыше. Оно бывает гибким или жестким.

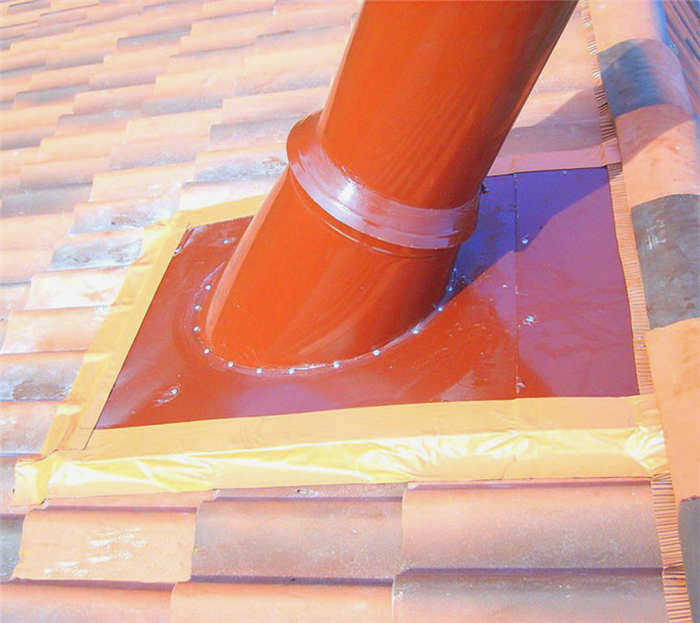

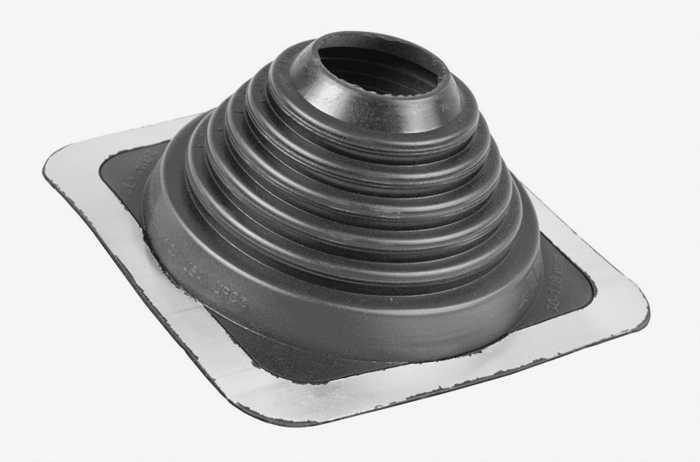

Для скатных крыш с выраженным рельефом (металлочерепица, профнастил, ондулин, шифер) используют гибкое основание. Алюминиевая юбка фланца легко подгибается руками, повторяя каждую волну кровельного листа. Это гарантирует герметичность в «низинах» профиля.

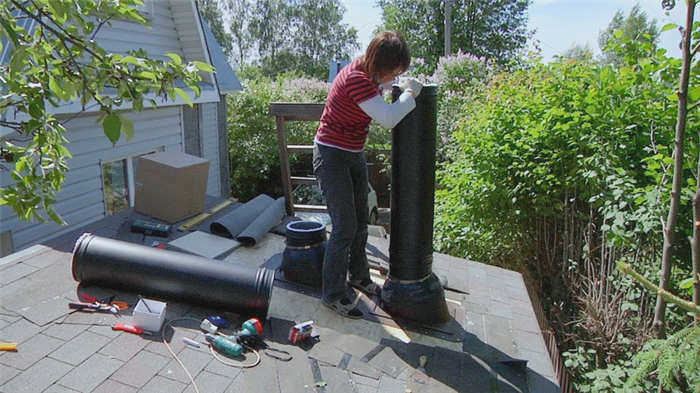

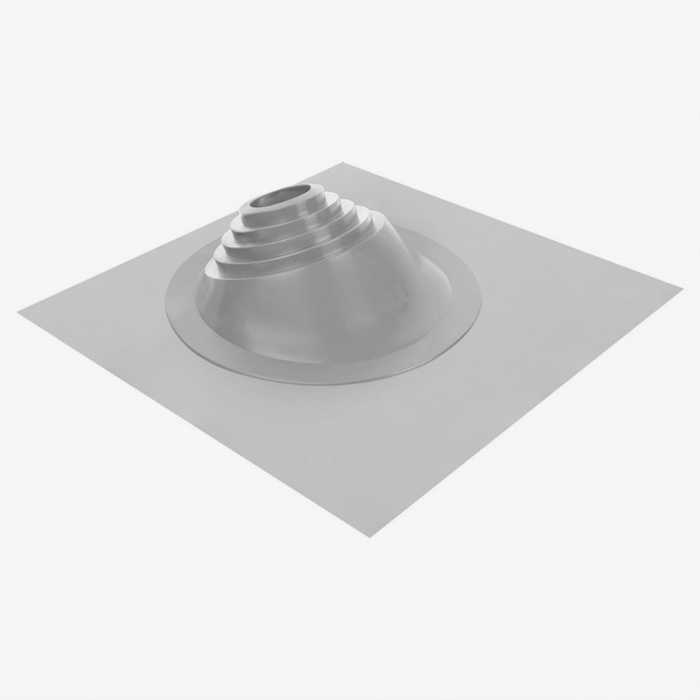

Для плоских крыш или ровных бетонных площадок применяют жесткое основание. Такой фланец не требует деформации и устанавливается перпендикулярно поверхности. Для фиксации на рулонных покрытиях используют силиконовый клей или битумную мастику вместо саморезов.

Технические нюансы монтажа

Процесс установки мастер-флеш занимает около часа, но требует соблюдения последовательности действий.

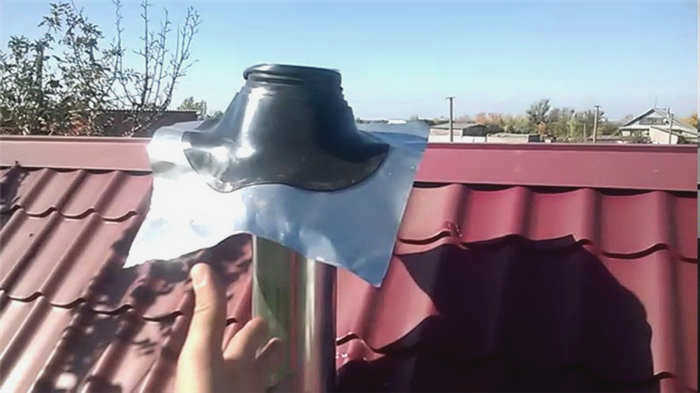

При работе с гибким основанием сначала определите место среза конуса (помните про запас в 20%). Используйте кровельные ножницы для ровного края. Чтобы манжета легко скользила по трубе, нанесите на нее мыльный раствор или просто смочите поверхность дымохода водой. После того как конус надета на трубу и спущена до основания, необходимо сформировать юбку. Прижмите алюминиевый фланец к профилю кровли, повторяя все изгибы.

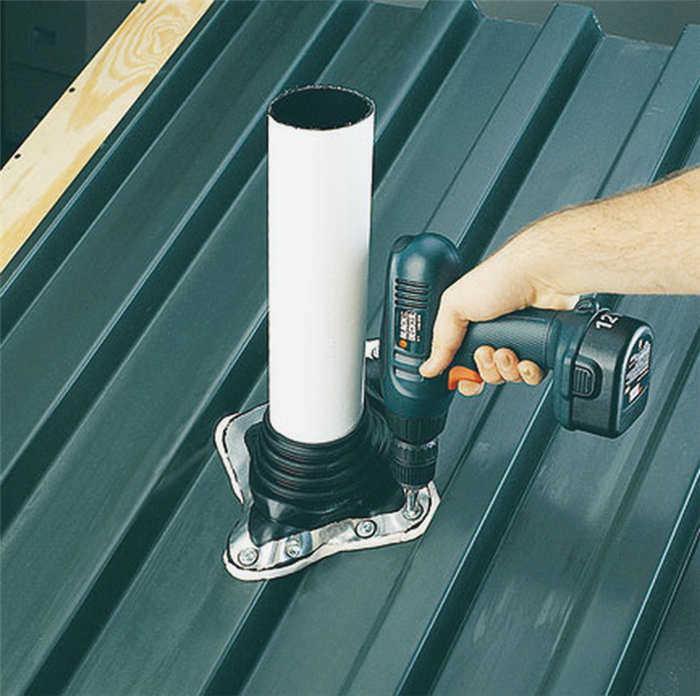

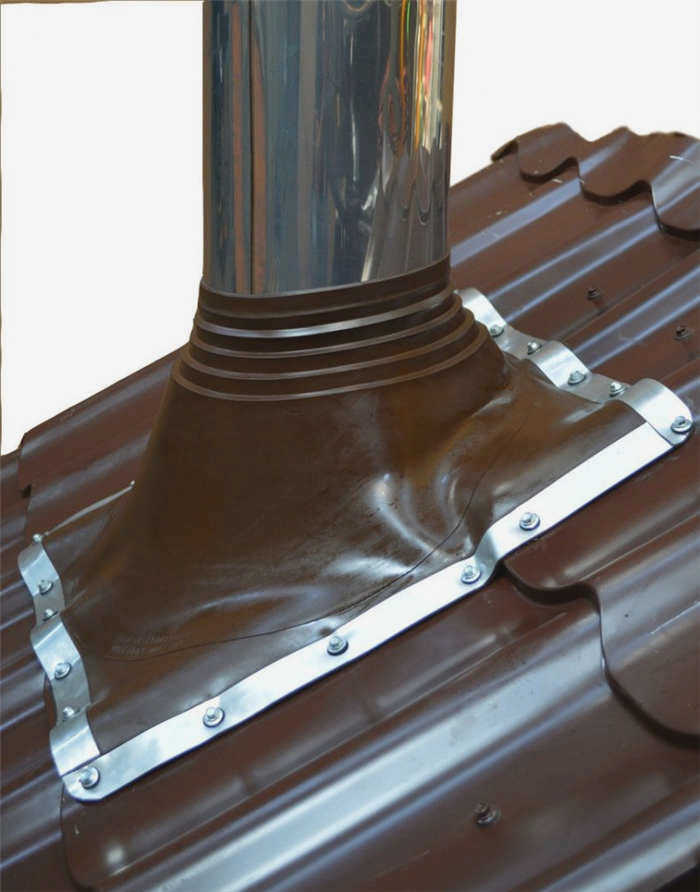

Крепление фланца к металлической кровле осуществляется саморезами с пресс-шайбой. Оптимальный шаг крепления составляет 3–5 см. Важный совет от инженеров: крепите саморезы в гребнях (волнах) листа, а не в углублениях, по которым стекает вода. Это минимизирует риск протечек через отверстия со временем.

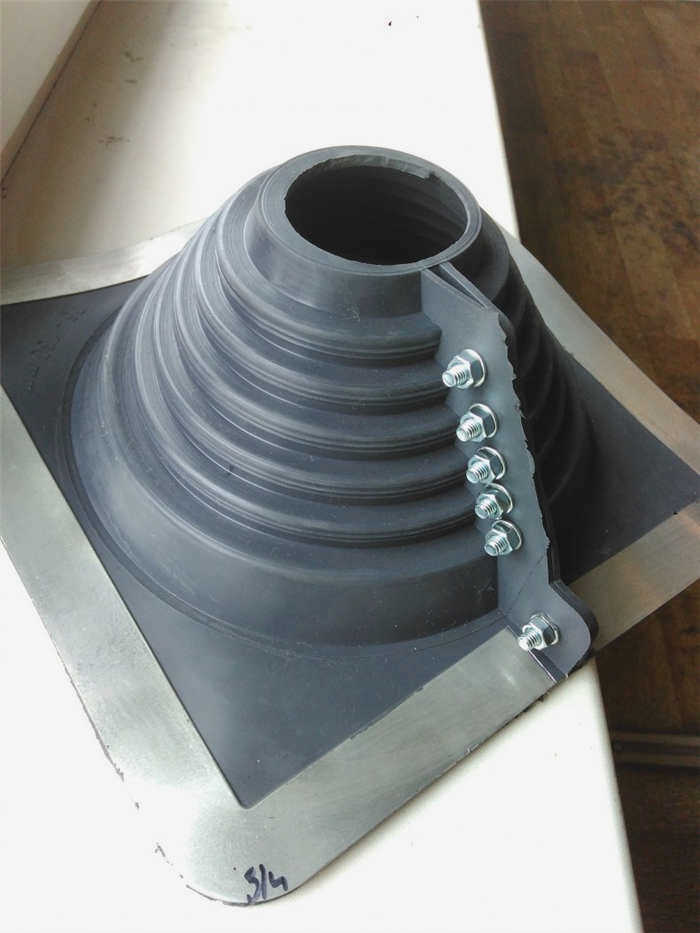

Если вы ремонтируете старый узел, где невозможно надеть проходку сверху на трубу, используйте специальные модели с разрезом (замок). В этом случае манжета оборачивается вокруг трубы, стыки герметизируются силиконом и фиксируются хомутом.

Пожарная безопасность при установке

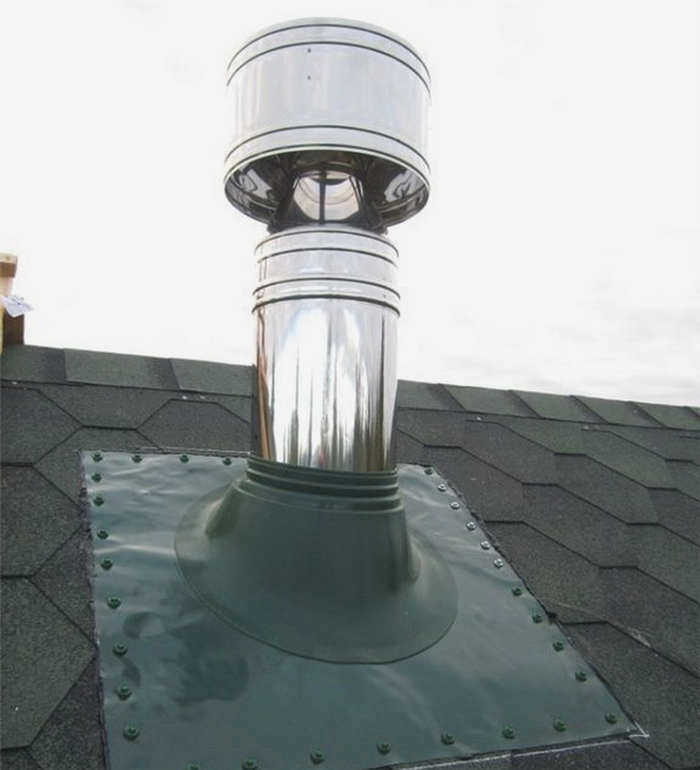

Мастер-флеш — это гидроизоляционный элемент, а не противопожарный барьер. При монтаже дымохода через деревянную кровлю необходимо соблюдать правила пожарной безопасности:

Обеспечьте регламентированный зазор между трубой и горючими элементами перекрытия.
Используйте противопожарные короба из оцинкованного металла в месте прохода через кровельный пирог.
Свободное пространство внутри короба заполните негорючим материалом, например стекловатой.

Помните, что даже самый качественный силиконовый мастер-флеш рассчитан на работу с утепленными сэндвич-трубами. Если труба одностенная и сильно нагревается, риск повреждения уплотнителя возрастает.
