Как сделать магнитную массу для сварки своими руками
Магнитная масса для сварки представляет собой специальное приспособление, которое позволяет закрепить контакт сварочного кабеля на металлической поверхности без использования стандартных струбцин или «крокодилов». Это устройство работает за счет создания магнитного поля, обеспечивающего надежную фиксацию и формирование замкнутого электрического контура для стабильной дуги.
Типология магнитных контактов
В зависимости от сложности конструкции и задач мастера выделяют несколько типов устройств. Простые модели состоят из одного или нескольких постоянных магнитов, соединенных с держателем кабеля через болтовое соединение. Они дешевы в изготовлении, но требуют физических усилий для отрыва от заготовки.

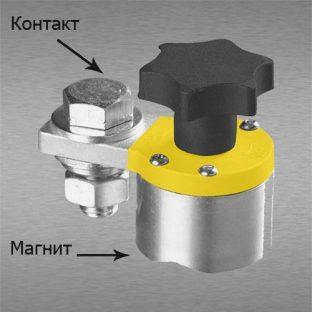

Более продвинутые решения — это переключаемые магнитные массы. Важно понимать, что это не электромагниты, работающие от сети, а механические устройства. Принцип работы заключается в повороте подвижной части корпуса, которая смещает магниты относительно стационарных элементов, позволяя включать и выключать режим (on/off). Это избавляет сварщика от необходимости каждый раз с силой отрывать контакт от детали.

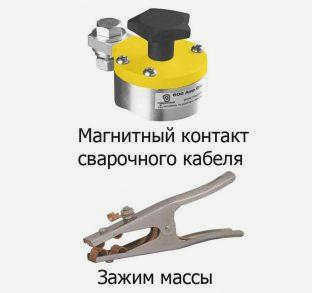

Существуют также гибридные варианты «2 в 1», где магнит совмещен со стандартным зажимом-крокодилом. Такая конструкция универсальна: она позволяет работать как на ровных плоскостях, так и на деталях, где нужно прижать контакт пружиной.
Преимущества и ограничения использования

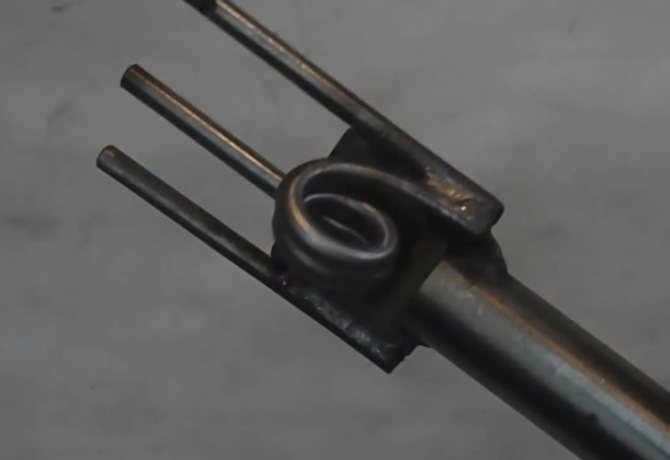

Использование магнитной массы дает ряд технических преимуществ перед классическими прищепками. Конструкция получается практически вечной, поскольку в ней отсутствуют хрупкие пружины или сложные механизмы. Большая площадь контакта обеспечивает надежное замыкание цепи, а сама масса отлично выдерживает перепады напряжения и нагрузки, что минимизирует риск ее перегорания.
Однако у этого инструмента есть четкие технические ограничения:
-
Магнитная масса плохо подходит для работы с мелкими деталями, такими как арматура или тонкий пруток.
-
Невозможно использовать контакт на цветных металлах (алюминий, медь), так как они не реагируют на магнитное поле.
-
При нагреве выше 70–80°C постоянные магниты могут терять свои свойства.
-
На рабочую поверхность постоянно налипает металлическая стружка и пыль от болгарки, что требует регулярной чистки для поддержания силы сцепления.
Как сделать магнитную массу своими руками
Если нет возможности купить готовое изделие (например, профессиональные модели от ESAB весят около 850 грамм), можно собрать рабочий инструмент из подручных материалов. Самый простой способ — использовать магниты от старых автомобильных динамиков. Для моделей мощностью 10–15 ватт этого обычно достаточно для бытовых нужд.

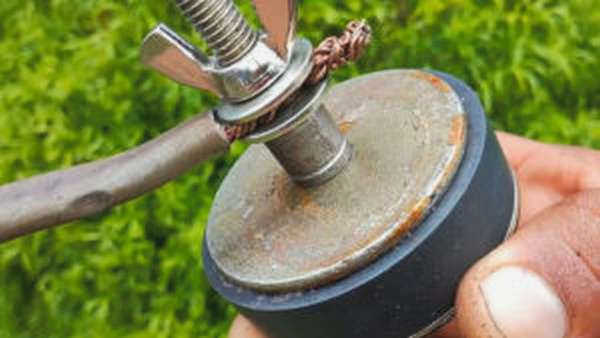

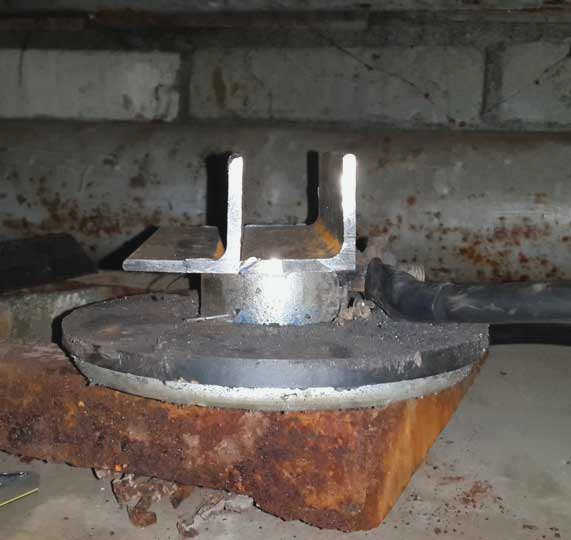

Инструкция по сборке простейшего контакта
Для работы вам понадобятся:
-
Мощный магнит (например, из динамика).
-
Две шайбы, диаметр которых совпадает с размером магнита.
-
Болт и гайка для фиксации сварочного кабеля.
Алгоритм сборки выглядит следующим образом: Сначала подготовьте шайбы. Их можно вырезать самостоятельно из листового металла. Нижняя шайба будет непосредственно контактировать с заготовкой, поэтому в ней нужно просверлить отверстие под размер головки болта и обрезать лишнюю высоту шляпки до толщины самой шайбы. Полученную деталь нужно приварить к резьбовой части болта (или наварить винт), чтобы сформировать конструкцию, напоминающую гриб с ножкой-резьбой.
Затем поместите магнит на вершину этого «гриба» и установите сверху вторую шайбу. В завершение прикрепите конец сварочного кабеля к резьбе и плотно затяните всю систему гайкой. Проверка работоспособности должна проходить в реальных условиях сварки под нагрузкой.
Создание переключаемой массы
Сложная конструкция требует больше материалов: неодимовых магнитов, алюминиевого профиля (или квадратного прутка) и стальных заготовок.
Процесс начинается с изготовления неподвижной части. Нужно взять два куска толстого металла, вырезать в них пазы и установить четыре неодимовых магнита в виде кубиков. Для подвижной части берется алюминиевая деталь с пазом под магниты, которая будет вращаться на барашковом болте. При повороте этой детали магниты смещаются, меняя конфигурацию поля. Сборка корпуса из четырех алюминиевых заготовок и соединение всех частей болтами позволит получить компактный и легкий инструмент, который не нужно отрывать с усилием.
Магнитная масса — это эффективный способ оптимизировать рабочее место. Если сварка проводится редко, можно ограничиться стандартным зажимом, но для работы на больших плоскостях или в труднодоступных местах самодельный магнит станет незаменимым помощником.
