Марки щебня для строительства дорог: выбор прочности

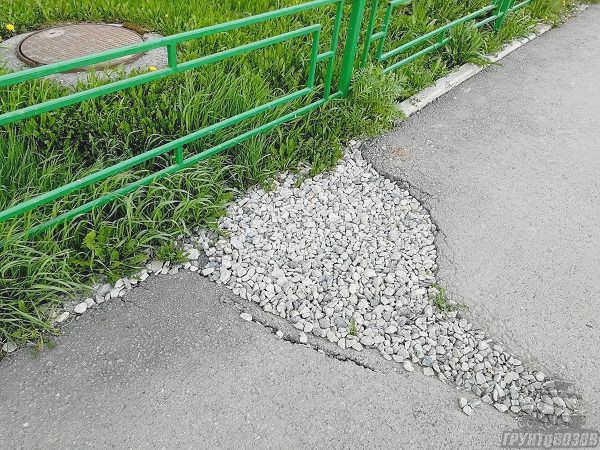

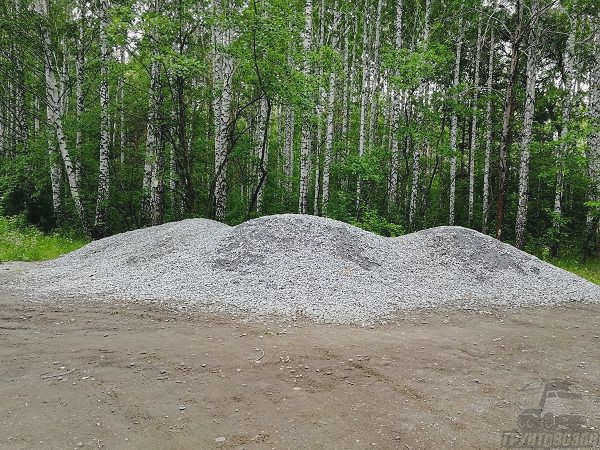

Для строительства дорог с высокой интенсивностью движения необходим щебень марки прочности не ниже М800, а для ответственных объектов вроде мостов или взлетно-посадочных полос — от М1200 до М1400. Марка по дробимости (М) указывает на способность камня сопротивляться разрушению при сжатии в цилиндре под давлением пресса. Чем выше этот показатель, тем лучше материал выдерживает вибрации и динамические нагрузки от транспорта.

Технические параметры: прочность, морозостойкость и лещадность

Выбор материала для дорожного полотна требует оценки сразу нескольких физико-механических характеристик. Если ориентироваться только на один параметр, конструкция может разрушиться из-за климатических условий или неправильной формы зерен.

Прочность определяет долговечность несущего слоя. Согласно ГОСТ 8267-93, прочность характеризуется маркой по дробимости при сжатии в цилиндре. Для дорожного строительства критически важны следующие группы:

• Высокопрочный щебень (М1200–М1400) подходит для аэродромов и магистралей.

• Прочный материал (М800–М1200) используют в капитальном строительстве и дорожных работах общего назначения.

• Средняя прочность (М600–М800) допустима для засыпки подушек под фундаменты.

• Слабые марки (М200–М600) применимы только для временных площадок или садовых дорожек.

Морозостойкость измеряется индексом F и показывает количество циклов замораживания-оттаивания, которые выдержит камень без потери массы. Для качественных дорог требуются показатели F300–F400. Такие характеристики обычно имеют гранит или диорит.

Лещадность — это процентное содержание плоских и иглообразных частиц в общей массе. Этот параметр влияет на плотность укладки: «лещадный» щебень плохо трамбуется, оставляя пустоты. Качественным считается материал I группы (кубовидный), где доля неправильных зерен не превышает 10%. Если лещадность достигает 35–50% (V группа), такой щебень можно использовать только для временных дорог и парковок.

Классификация по происхождению пород

Тип горной породы напрямую определяет эксплуатационные свойства балласта. Инженеры разделяют их на три основные группы в зависимости от условий формирования.

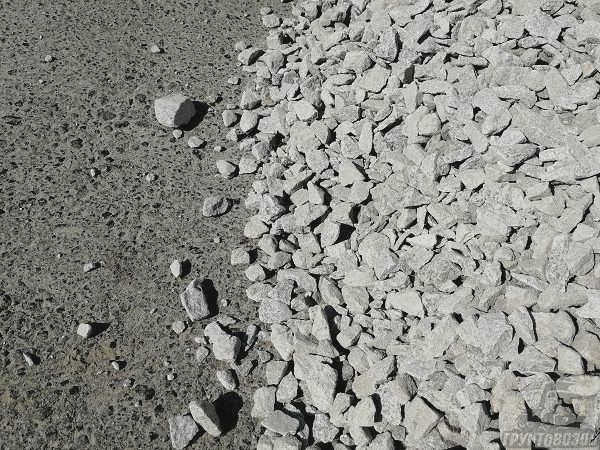

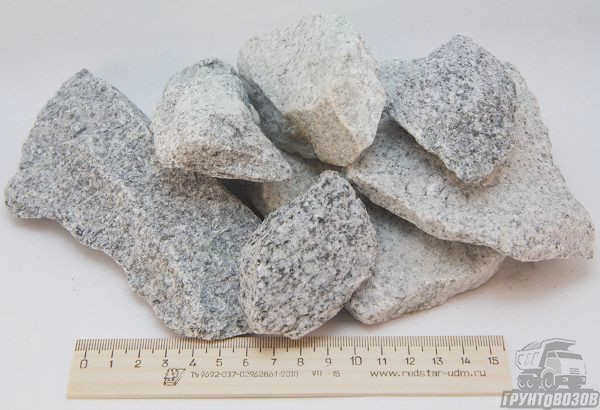

Магматические породы, такие как гранит, базальт или габбро, образуются при застывании лавы. Они обладают самой высокой прочностью и устойчивостью к истиранию. Гранитный щебень является наиболее востребованным для асфальтированных дорог благодаря своей долговечности.

Метаморфические породы (мрамор, кварцит) возникают при изменении условий существующих камней под давлением или температурой. Мрамор часто имеет более низкую морозостойкость и прочность по сравнению с гранитом. Его использование в дорожном строительстве ограничено из-за склонности к быстрому разрушению под нагрузкой.

Осадочные породы, включая известняк, формируются путем накопления отложений на дне водоемов. Они отличаются слоистой структурой и обычно имеют более низкие прочностные характеристики (часто в диапазоне М300–М600). Известняковый щебень экономичен, но требует обязательного покрытия асфальтом для защиты от влаги.

Применение фракций в дорожных конструкциях

Размер зерна определяет роль материала в «пироге» дорожной одежды. Использование неподходящей фракции приводит к просадке основания или избыточному расходу дорогостоящего сырья.

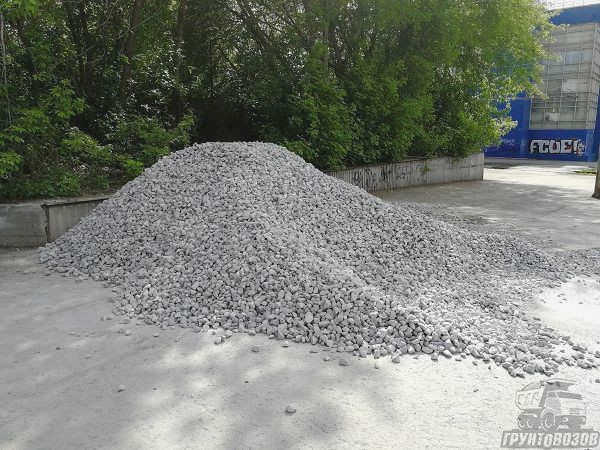

Мелкие фракции (5–20 мм) чаще применяются для производства бетона, изготовления тротуарной плитки или в качестве добавки в асфальтобетонные смеси. Они помогают заполнять пустоты между крупными камнями, создавая плотную структуру.

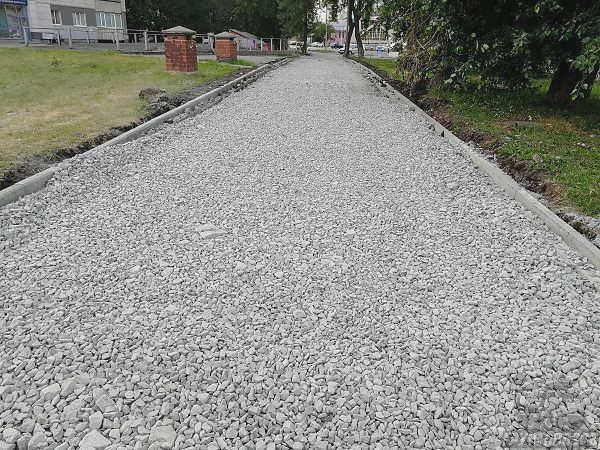

Средняя фракция 20–40 мм считается универсальной. Она подходит для создания верхних слоев дорожного покрытия и устройства фундаментов. При строительстве автомобильных дорог с умеренным движением этот размер является стандартом для формирования стабильного основания.

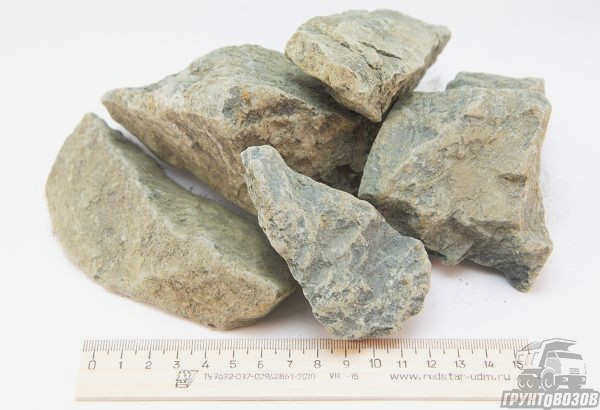

Крупные фракции (40–70 мм и выше) используются для нижних слоев дорожной подушки или дренажных работ. Для создания массивных оснований под тяжелую технику применяют камни размером 40–120 мм. В железнодорожном строительстве для балластной подушки под рельсы выбирают гранит фракции 25–60 мм или амфиболит 40–120 мм, так как они выдерживают колоссальные динамические нагрузки.

Типы материалов: натуральный и вторичный щебень

При планировании бюджета важно различать первичный природный камень и продукты переработки. Это позволяет оптимизировать расходы без потери качества там, где это допустимо.

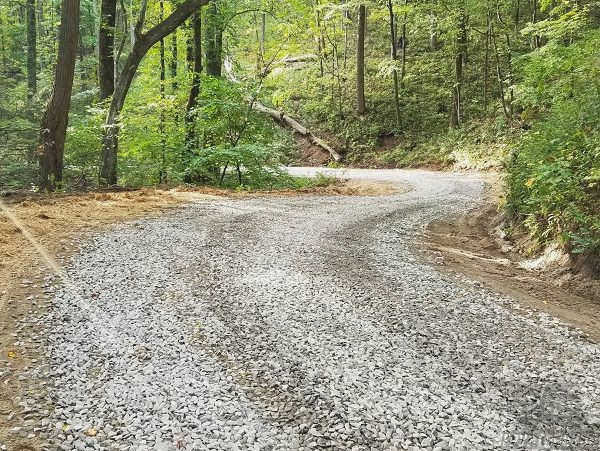

Первичный щебень добывается в карьерах взрывным способом. Он обладает предсказуемыми характеристиками прочности и морозостойкости. Его использование обязательно для федеральных трасс и объектов с высокой интенсивностью движения.

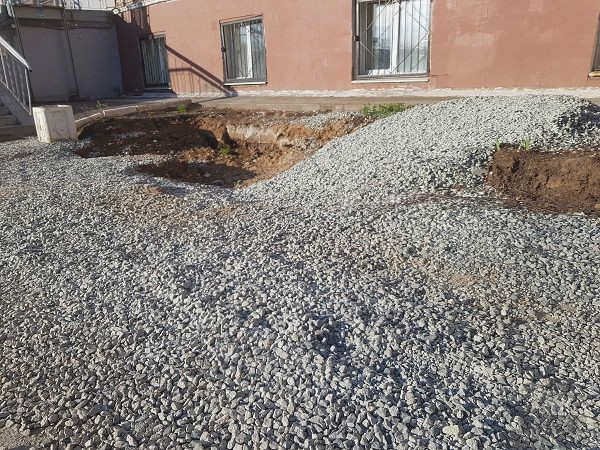

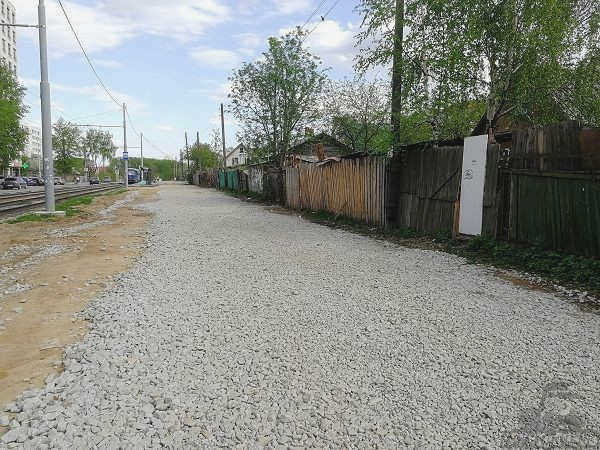

Вторичный щебень получают путем дробления бетонных плит или старого асфальта. Такой материал стоит значительно дешевле природного аналога. Он подходит для устройства парковок, временных подъездных путей к стройплощадкам или отсыпки обочин. Однако в его составе могут встречаться металлические и древесные примеси, что затрудняет качественное уплотнение при трамбовке.

Асфальтовый щебень — это продукт дробления фрагментов дорожного полотна. Благодаря наличию битума он хорошо утрамбовывается со временем под весом колес. Это позволяет создавать ровное покрытие без необходимости нанесения дополнительного финишного слоя в некоторых случаях.
