Крупноблочное строительство крыши: типы и устройство

В крупноблочном строительстве конструкции крыш делят на два основных типа: бесчердачные и чердачные. Выбор зависит от климатической зоны и проектных задач. Бесчердачные покрытия используют в районах с умеренно сухим климатом, где внутри панелей предусмотрены вентилируемые каналы для удаления конденсата. Чердачные крыши создают полноценное пространство между перекрытием над верхним этажом и кровельным покрытием, что позволяет эффективно использовать утеплитель.

Типы конструкций и их устройство

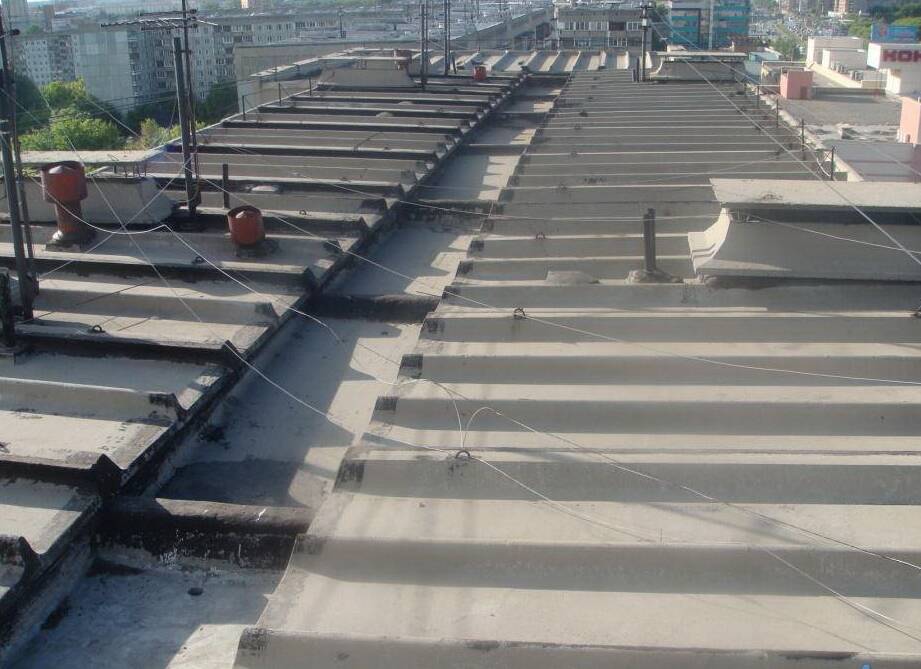

Бесчердачные покрытия состоят из железобетонных однослойных или многослойных плит. Они укладываются непосредственно на стены. Внутри панелей проходят продольные каналы для забора воздуха. Такая система обеспечивает вентиляцию, так как над средней продольной стеной здания располагается специальный вентиляционный канал между торцами панелей. Панели опираются одним концом на внутреннюю продольную стену, а другим — на наружную часть, что формирует свес карниза.

Чердачные крыши требуют более сложной подготовки основания. Схема их возведения предполагает следующий порядок действий:

1. Монтаж перекрытия над верхним этажом здания.

2. Возведение наружных стен.

3. Устройство средней продольной стенки, которая служит опорой для панелей.

Панели кровельного покрытия в этой схеме опираются с одной стороны на наружные стены, а с другой — на среднюю продольную стенку. В вариантах с теплым чердаком панели могут опираться на продольные перемычки или на панели водосборного лотка. Последние укладывают на поперечные опорные стенки либо бетонные столбики.

Технология монтажа кровельных панелей

Работу выполняет звено, в которое входят два монтажника и такелажник. Для подъема конструкций применяют четырехветвевой строп, который цепляют за монтажные петли. Процесс укладки начинается с торцовой стены: панели кладут попарно на оба ската крыши.

Безопасность и точность позиционирования критичны. При установке первой пары панелей монтажники работают на переставных столиках. В дальнейшем они перемещаются по уже смонтированным кровельным панелям. Важно укладывать плиты строго в проектное положение. Если сместить плиту в направлении, перпендикулярном стене, можно сдвинуть верхнюю часть самой стены. Перед началом работ обязательно размечают места опирания для соблюдения требуемой глубины захода панели на опору.

Для надежной фиксации используют несколько методов:

• Панели кровельного покрытия крепят к торцовым стенам здания анкерами, которые предварительно закладывают в кладку и сваривают с монтажными петлями. В крупноблочных зданиях сварка происходит между закладными деталями блоков и петлями панелей.

• Между самими плитами применяют анкерные хомуты и стяжки из круглой стали диаметром 10 мм, при этом свободные концы анкеров сваривают.

Герметизация швов и теплоизоляция

Качество кровельного покрытия напрямую зависит от обработки стыков. Швы между плитами заделывают раствором на высоту 100 мм от их нижней поверхности. Оставшуюся часть шва заполняют утеплителем, например минеральной ватой, войлоком или другим подходящим материалом.

При устройстве чердачных крыш подготовка «пирога» идет перед монтажом самих панелей. Сначала на перекрытие укладывают утеплитель из фибролита, керамзита или минераловатных матов и плит. Затем этот слой покрывают известково-песчаной стяжкой толщиной 20 мм. Только после этого монтируют железобетонные панели, устанавливая их на постель из раствора.

Физика теплообмена в конструкциях крыш

Крыши в крупноблочных зданиях чаще всего имеют горизонтальную поверхность и подвергаются интенсивному солнечному облучению. При расчетах по СНиП ПЗЗ—75 учитывают только суммарную солнечную радиацию. Это создает погрешность, так как нормы не принимают во внимание эффективное излучение поверхности в атмосферу или затраты тепла на испарение влаги и таяние снега.

Температурный режим внутри конструкций меняется циклично. Днем при высокой температуре относительная влажность падает, что способствует высыханию материала. Ночью ситуация меняется: температура может достичь точки росы, из-за чего на поверхностях выпадает роса или образуется туман. В холодный период в прослойках конструкции абсолютная влажность днем выше, чем снаружи, а ночью становится ниже. Эти процессы влияют на тепловой баланс и долговечность кровельного покрытия.
