Круглая линейка с градусами: какой это инструмент

Круглая линейка с градусами для черчения называется транспортиром. Полный круг позволяет размечать углы по круговой шкале, а полукруглый вариант имеет шкалу до 180°. Если у инструмента есть подвижные линейки, его также могут называть угломером; точное название зависит от конструкции.

Посмотрите на центр и шкалу. Эти признаки помогают определить назначение надёжнее, чем цвет пластика или наличие прямого края.

Круг и полукруг: один принцип измерения

Транспортир предназначен для измерения и построения углов. Круговая шкала делит полный оборот на 360 частей, а полукруговая — на 180 частей. Градус обозначают знаком °.

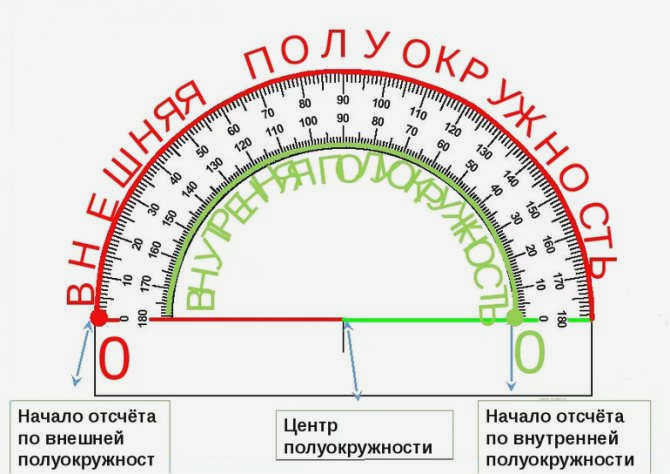

У полукруглого инструмента часто нанесены две встречные шкалы. Читать нужно ту, у которой нулевая отметка совпадает с исходной стороной угла; две цифры в одном месте не означают два разных результата одного измерения.

Круглые транспортиры бывают и с подвижным лучом. Например, у Maped Helix есть транспортир 360° с поворотной линейкой. Подвижная часть помогает задавать направление, но не превращает школьный прибор в универсальный строительный шаблон.

Как отличить соседние инструменты

Рассмотрите не только корпус, но и то, что фиксируется при работе. У одного прибора сохраняется числовое значение, у другого лишь положение подвижной планки.

Вид	Основной признак	Для чего используют
Чертёжный транспортир	Круговая или полукруговая шкала с центром	Измерение и построение угла на плоскости

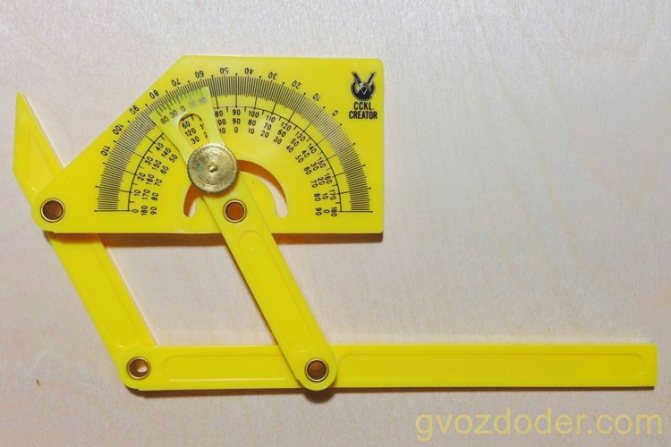

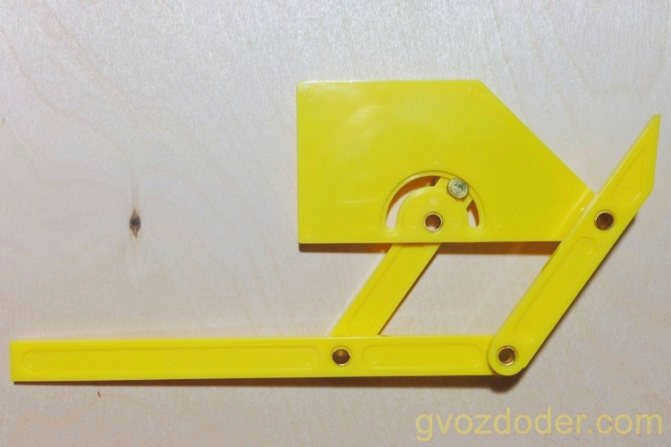

Угломер с линейками	Подвижные плечи и отсчёт угла	Работа с углом между поверхностями или кромками
Малка	Поворотное перо с фиксатором; шкала может отсутствовать	Перенос уже имеющегося угла
Цифровой уклономер	Измерение наклона относительно опорного направления	Проверка наклона после настройки прибора

У kwb поворотные малки и пластиковый угломер относятся к разным изделиям. Поэтому просьба «купить круглую линейку» без описания задачи может привести к выбору неподходящего инструмента.

Что означает надпись 360°

Это диапазон, соответствующий полному обороту. Он не сообщает погрешность измерения, не описывает люфт поворотного узла и не гарантирует точность каждого деления.

Деления и погрешность

Число делений и точность различаются. Если нужна подтверждённая погрешность, ищите её в документации конкретной модели, а не выводите из расстояния между рисками на фотографии.

Например, у kwb для артикула 065800 диапазон составляет 0–180°. Приписывать ему точность до угловых минут только на основании внешнего вида нельзя: такая характеристика должна иметь отдельное подтверждение производителя.

Проверка перед первым измерением

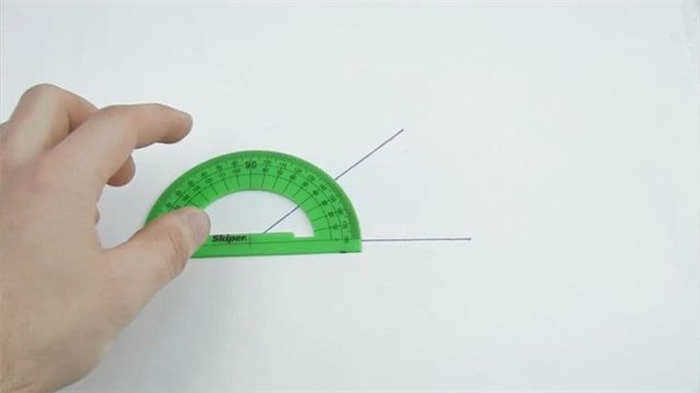

Совместите обозначенный центр транспортира с вершиной угла. Затем проверьте нулевое направление и убедитесь, что разметка хорошо видна через инструмент. Для цифрового прибора настройка другая: у PRO360, например, перед измерением выбирают опорное направление и выполняют калибровку по его инструкции.

Не смешивайте эти способы отсчёта. Показание наклона относительно горизонтали и угол между двумя деталями совпадают только при соответствующей геометрии исходного положения.

Как описать нужный инструмент продавцу

Для чертежа скажите «круглый транспортир 360°» и уточните, нужен ли подвижный луч. Для переноса угла с детали назовите малку, а для получения числового результата между кромками уточните тип угломера и требуемый диапазон.

Если инструмент уже перед вами, запишите артикул. По нему можно найти инструкцию и характеристики, не подменяя неизвестную модель похожим прибором из другого каталога.
