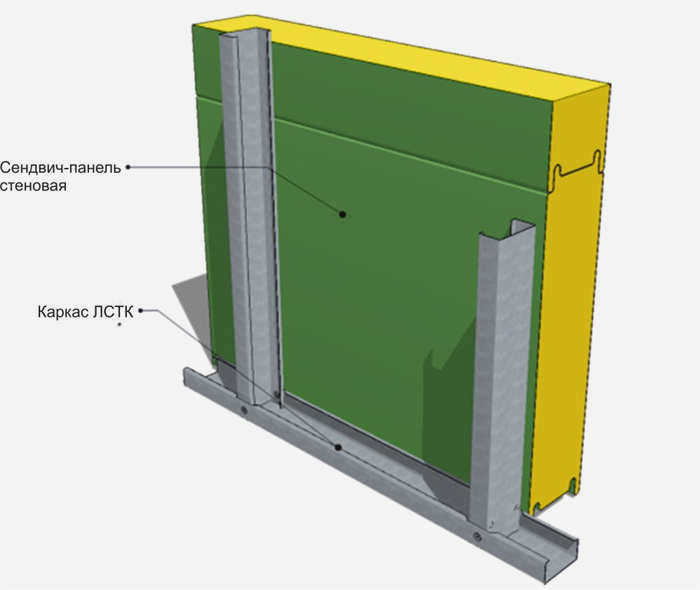

Крепление сэндвич-панелей к металлокаркасу: виды и параметры

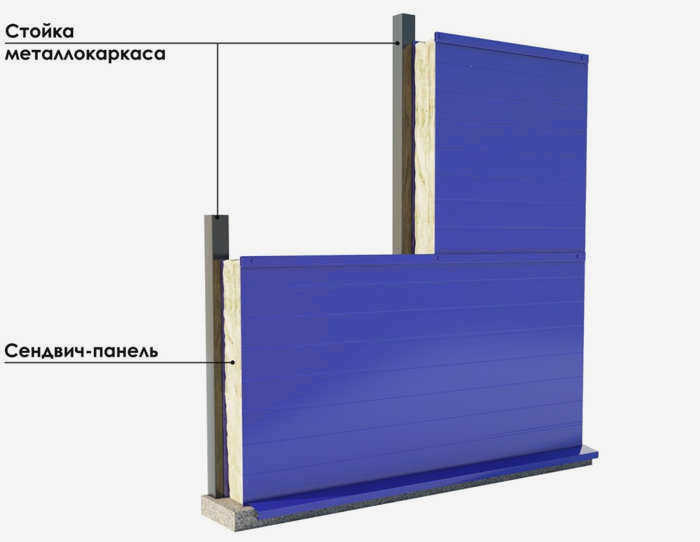

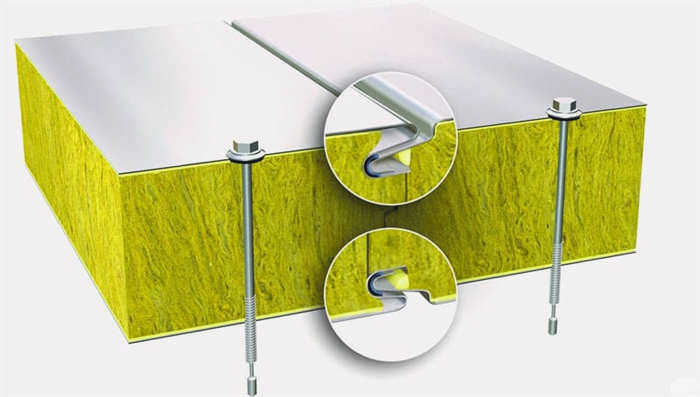

Для крепления сэндвич-панелей к металлокаркасу используются специальные самонарезающие винты (саморезы) с буром, которые позволяют фиксировать конструкцию без предварительного сверления отверстий. При толщине металлопроката каркаса до 12 мм применяются такие винты, оснащенные стальной шайбой и уплотнителем из этилен-пропиленового каучука (EPDM) серого цвета. Это обеспечивает герметичность узла и защиту от коррозии.

Инструментарий и метизы для металлокаркаса

Выбор крепежа напрямую зависит от толщины стальных элементов, на которые вы опираетесь. Если каркас выполнен из листового проката толщиной до 12 мм, стандартные саморезы не справятся — необходимы винты с буром, способным пройти сквозь металл и закрепиться в нем. Качество таких изделий должно соответствовать немецкому стандарту DIN7504-K.

Характеристики крепежа

Для эффективного монтажа подбирайте метизы согласно проектным нагрузкам. Ниже приведены типовые параметры для саморезов, используемых при работе с металлоконструкциями:

Диаметр/длина, мм	Макс. толщина металла, мм	Номер сверла	Скорость вращения, об/мин
6,3 / 5,5х105	12	5	1000
6,3 / 5,5х155	12	5	1000
6,3 / 5,5х205	12	5	1000
6,3 / 5,5х235	12	5	1000

При работе с инструментом крайне важно регулировать крутящий момент. Если затянуть саморез слишком сильно, можно деформировать декоративный слой панели или продавить уплотнительную EPDM-шайбу. При недостаточной затяжке соединение не будет герметичным. Все крепежные элементы должны устанавливаться строго под углом 90 градусов к поверхности.

Технология монтажа и правила резки

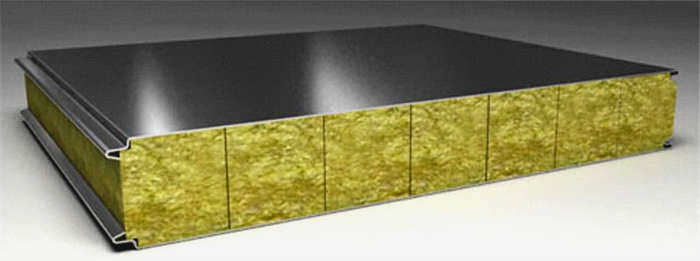

Процесс сборки начинается с проверки качества самих панелей: они должны быть одного цвета, без повреждений и иметь правильную геометрию замков. Защитную пленку со стальных листов следует снимать постепенно по мере выполнения работ. Держать ее на панелях дольше 10 дней не рекомендуется.

Резка материала

Никогда не используйте болгарку (УШМ) с абразивным диском для резки сэндвич-панелей. При нагреве возникает открытый огонь, который может воспламенить утеплитель, а также выгорает защитное антикоррозийное покрытие металла. После использования абразива сталь быстро начнет ржаветь.

Для безопасного раскроя применяйте следующие инструменты:

• Электрические лобзики с мелким профилем зубьев.

• Циркулярные пилы, оснащенные алмазным диском.

• Ручные ножницы по металлу (подходят для небольших фасонных элементов).

После завершения резки обязательно удалите металлическую стружку и пыль с поверхности панелей. Если оставить мелкие частицы металла на облицовке, они спровоцируют точечную коррозию в ближайшее время.

Подъем и позиционирование

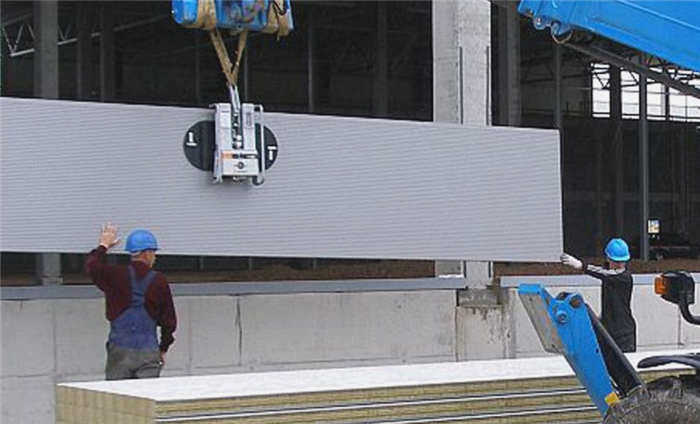

Для перемещения длинномерных элементов нельзя использовать одни только текстильные стропы — это может привести к деформации панелей из-за острого угла между ветвями. Оптимально применять механические захваты (рычажные или струбцинные) в сочетании с траверсой, которая равномерно распределяет нагрузку по длине.

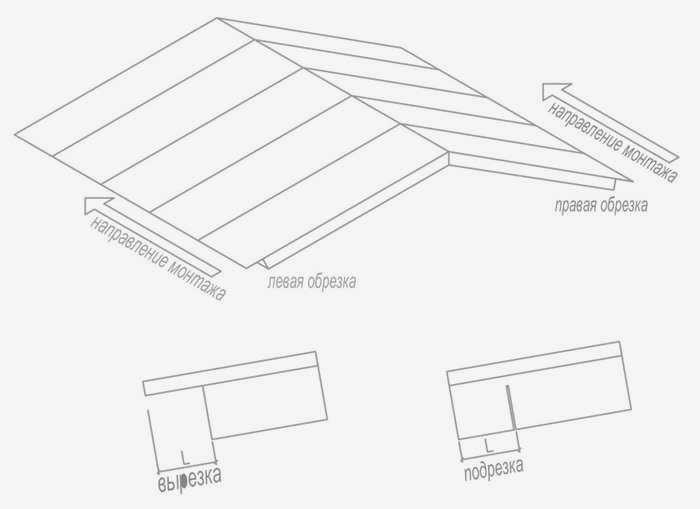

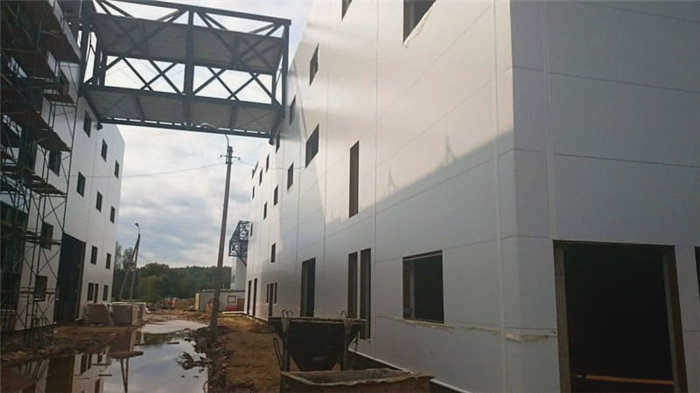

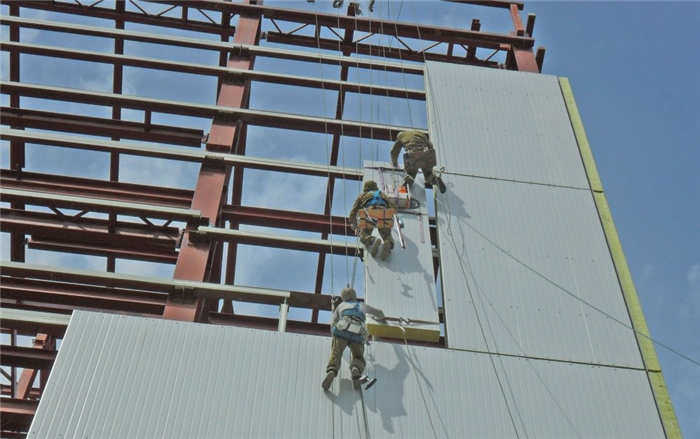

При вертикальном монтаже панели устанавливаются от угла здания. При горизонтальной раскладке работы ведутся снизу вверх, начиная от цоколя. Важно соблюдать дистанцию: расстояние от края панели до первого самореза должно составлять не менее 50 мм.

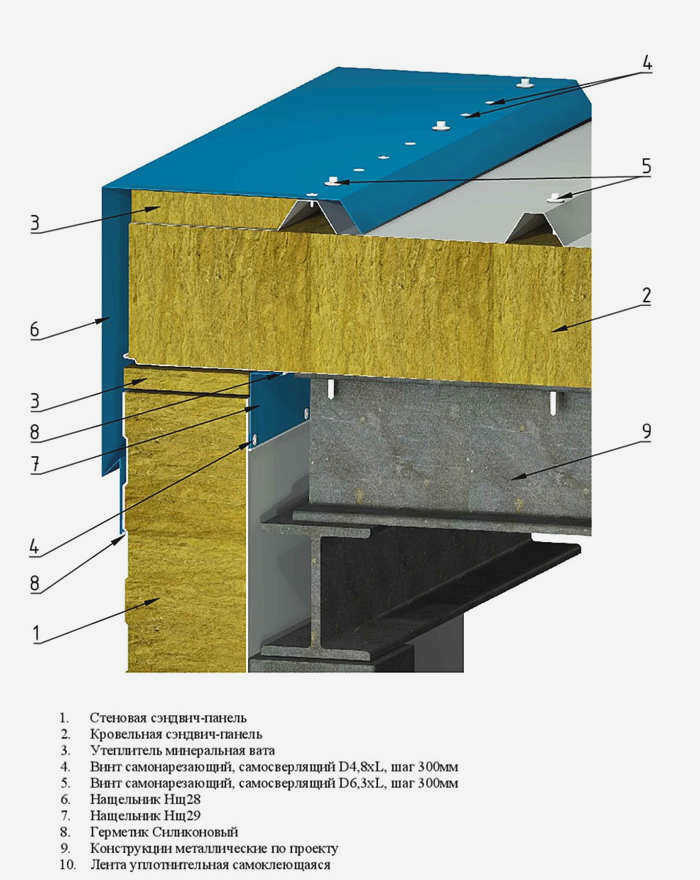

Узлы примыкания и доборные элементы

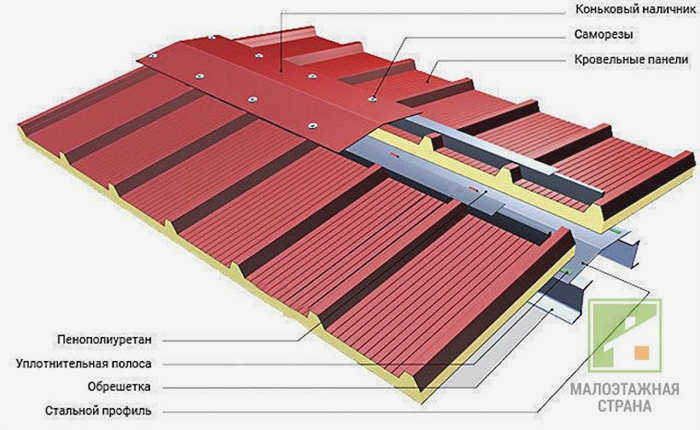

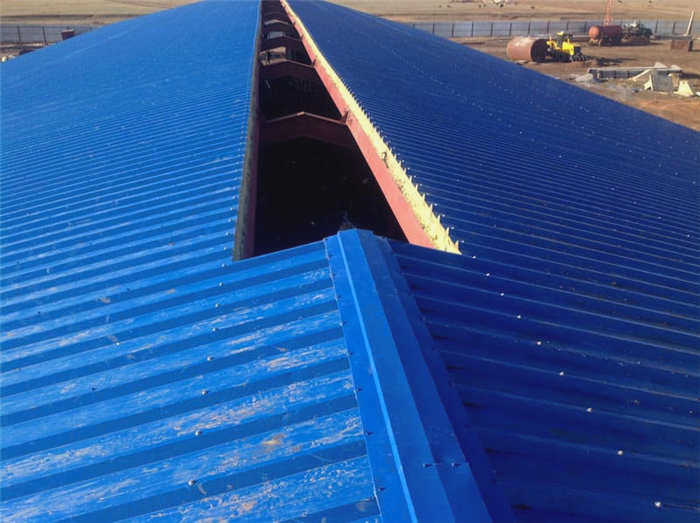

Монтаж считается завершенным только после установки нащельников (фасонных элементов). Они закрывают стыки панелей, углы здания, места примыкания к оконным и дверным проемам, а также коньковые соединения.

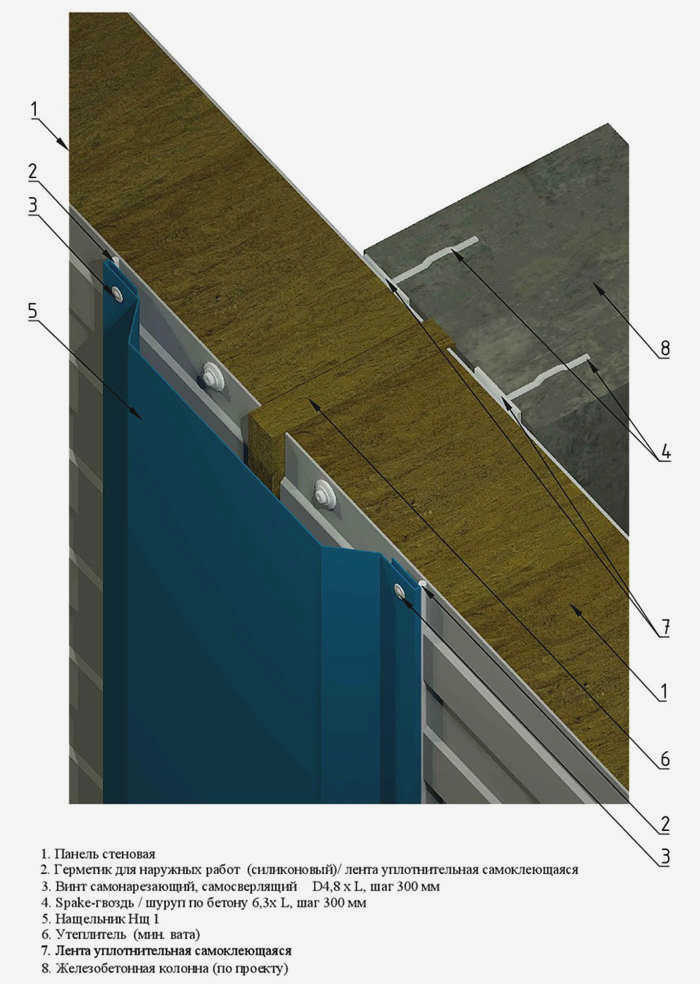

Для фиксации нащельников используются кровельные саморезы («клопы») со стальной шайбой и EPDM-прокладкой. Чтобы защитить стыки от ветра и влаги, под нащельники или в межпанельные швы рекомендуется закладывать утеплитель (обрезки минваты) и использовать силиконовый герметик. При установке вертикальных нащельников делайте нахлест 10–12 см.

Соблюдайте правила безопасности при работе на высоте:

1. Запрещен монтаж при скорости ветра более 7 м/с.

2. Нельзя поднимать панели, вес которых превышает грузоподъемность захвата.

3. Панели нельзя оставлять незакрепленными во время перерывов в работе.

Все нагрузки от навесного оборудования (кондиционеров, водостоков) должны восприниматься металлокаркасом, а не самой панелью. Крепить такие элементы непосредственно к облицовке запрещено.
