Конструкция регулятора давления газа: устройство и узлы

Конструкция регулятора давления газа представляет собой систему автоматического изменения гидравлического сопротивления потока. Это достигается путем динамической регулировки степени открытия дросселирующего органа. Устройство снижает высокое входное давление до заданного низкого уровня и поддерживает его стабильным, независимо от колебаний в магистрали или изменений расхода газа потребителем.

Основные узлы и анатомия прибора

Любой газовый редуктор состоит из двух ключевых систем: исполнительного механизма и регулирующего органа. Исполнительный механизм сравнивает текущее давление с заданным параметром, а регулирующий орган физически меняет проходное сечение для газа.

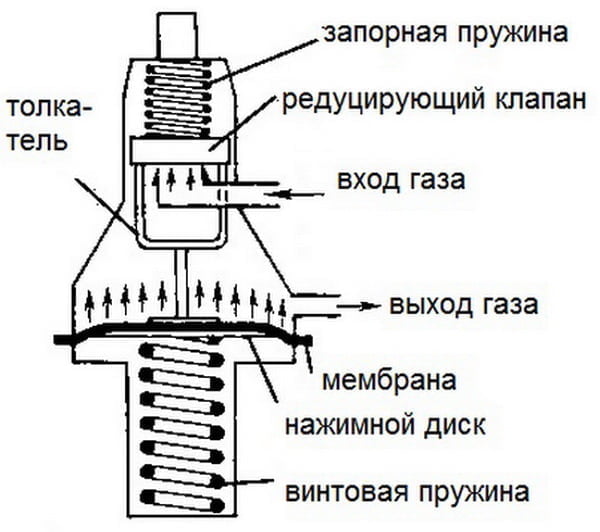

В стандартную схему входят следующие компоненты:

Чувствительный элемент (мембрана или диафрагма). Это эластичный разделитель, который воспринимает силу давления газа и преобразует её в механическое движение.
Задающий орган (пружина). Она создает постоянную противодействующую силу, которая определяет целевое рабочее давление.
Регулирующий орган (клапан и седло). Дросселирующее устройство, которое перемещается вдоль оси для изменения объема проходящего газа.
Передаточный шток или шпиндель. Механическая связь, соединяющая движение мембраны с движением клапана.

Корпус устройства обычно изготавливается из алюминия, латуни или стали. Для работы с жидким газом корпус часто делают с развитыми ребрами, чтобы предотвратить замерзание выходного отверстия при резком расширении среды.

Классификация по принципу действия

Выбор конструкции зависит от того, как именно передается команда на изменение положения клапана. В инженерной практике выделяют два фундаментальных подхода.

Регуляторы прямого действия

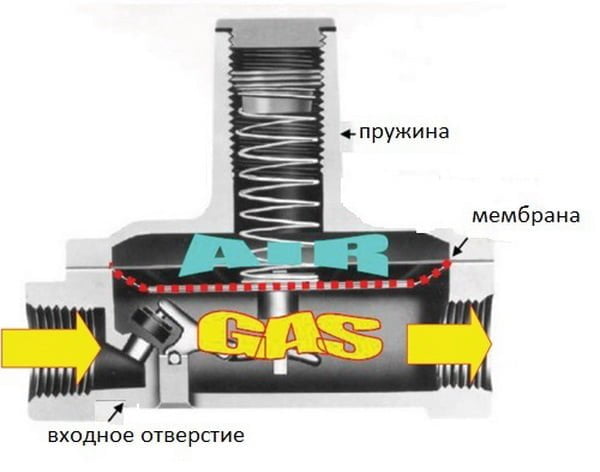

В этих устройствах мембрана управляет клапаном напрямую. Сила пружины и давление газа под мембраной являются единственными факторами, которые двигают шток. Если давление в рабочей камере падает, пружина толкает мембрану, что приводит к открытию клапана. Это простая и надежная конструкция, но она имеет ограничения по точности при очень больших расходах газа.

Регуляторы непрямого (пилотного) действия

Здесь управление происходит через промежуточное звено — пилот. Пилот представляет собой миниатюрный регулятор, который подает управляющий сигнал на основной исполнительный механизм. Такое разделение позволяет использовать энергию самого газа для управления массивным клапаном. Это обеспечивает высокую точность и возможность работы с огромными объемами среды, которые недоступны прямым моделям.

Типология по характеру регулирования и ступеням

Инженеры классифицируют редукторы по способу поддержания точки контроля в газопроводе. В крупных газораспределительных пунктах (ГРП) применяются только регуляторы «после себя», так как они стабилизируют давление именно на выходе из устройства.

По закону регулирования выделяют три типа:

Астатические. Здесь на мембрану действует постоянная сила от пружины или груза, а противодействует ей выходное давление. При увеличении отбора газа давление падает, и прибор открывается сильнее.
Статические. Характеризуются иным алгоритмом взаимодействия сил в камере.
Изодромные. Более сложные системы с особым графиком изменения сопротивления.

По количеству этапов снижения давления устройства делят на одноступенчатые (однокамерные) и двухступенчатые (двухкамерные). Двухступенчатые модели последовательно снижают давление в две стадии, что гарантирует исключительную стабильность и высокую морозостойкость. Это критически важно для промышленных систем с высокими требованиями к точности.

Безопасность и технические параметры

Конструкция регулятора всегда включает элементы защиты. Профессиональные модели оснащаются встроенным предохранительным клапаном, который сбрасывает излишки газа в атмосферу, если рабочее давление превышает номинал в 2,5–3 раза. Также часто устанавливаются фильтры для защиты чувствительных деталей от механических примесей.

При подборе оборудования ориентируются на следующие показатели:

Максимальный расход (пропускная способность). Измеряется в м³/ч или кг/ч и зависит от диаметра выпускного клапана.
Входное давление. Может достигать 250 бар для баллонных систем.
Рабочее давление на выходе. Обычно варьируется от 1 до 16 атм (или 0,1–1,6 МПа) в зависимости от назначения.

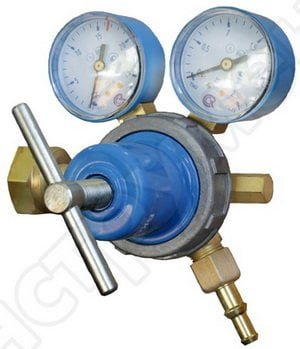

Цветовая маркировка корпуса помогает избежать ошибок при монтаже. Синий цвет закреплен за кислородом, белый — за ацетиленом, красный — за пропаном, а черный — за углекислым газом. При работе с горючими газами важно помнить про направление резьбы: для инертных газов и кислорода используется правая резьба, а для горючих сред (метан, пропан) — левая. Это конструктивное решение исключает случайное подключение несовместимого оборудования.
