Что такое КНС: расшифровка и устройство станции

Аббревиатура КНС расшифровывается как канализационная насосная станция. Это комплексное инженерное сооружение, предназначенное для принудительного сбора, накопления и транспортировки сточных вод в условиях, когда их перемещение самотеком невозможно.

Глубокий разбор термина: что скрывается за аббревиатурой

Для технического специалиста или заказчика понимание расшифровки КНС важно не только для чтения проектной документации, но и для корректного формирования технического задания. Ошибочно называть КНС просто «насосом», так как насос является лишь одним из исполнительных элементов сложной системы.

Разберем значение каждого слова в термине:

• Канализационная. Этот компонент определяет тип перекачиваемых масс. В отличие от станций водоснабжения, КНС работает с агрессивной средой, которая может содержать химические примеси, твердые неабразивные загрязнения или длинноволокнистые компоненты. Станции делятся по назначению на бытовые (для жилых домов), ливневые (для дождевых вод) и промышленные.



• Насосная. Слово указывает на способ транспортировки жидкости. Если обычная канализация использует силу тяжести и уклон труб, то КНС опирается на энергозависимое оборудование — насосные агрегаты, которые создают необходимый напор для подъема стоков на высоту или их перемещения на большие расстояния.

• Станция. Это подчеркивает статус объекта как законченного технологического узла. Станция представляет собой не прибор, а комплекс, включающий накопительный резервуар, систему трубопроводов, запорную арматуру (задвижки, обратные клапаны), автоматику и шкаф управления.

Когда возникает необходимость в установке КНС

Основная задача станции — обеспечить надежное водоотведение там, где естественный гравитационный сток не работает. Инженеры проектируют такие системы при следующих условиях:

1. Недостаточный уклон труб или слишком большая протяженность канализационной сети.

2. Разница высот между точкой сброса (например, выходом из дома) и уровнем центрального коллектора или очистных сооружений, когда источник находится ниже приемника.



3. Сложный рельеф местности, исключающий создание самотечной системы без огромных затрат на рытье глубоких траншей.

КНС также выполняет функцию буферного резервуара. Она накапливает стоки в периоды пиковых нагрузок (например, во время сильных ливней), выравнивая поток и защищая очистные сооружения от перегрузки.

Классификация канализационных насосных станций

Выбор конкретной модели зависит от масштаба объекта и условий эксплуатации. Специалисты классифицируют оборудование по нескольким ключевым признакам.

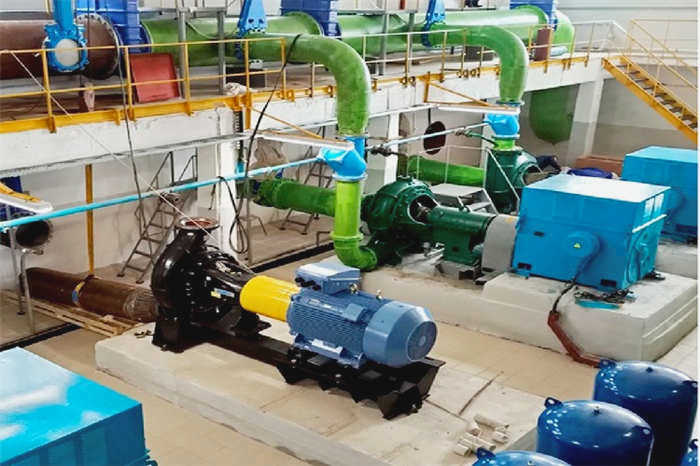

По назначению и объекту применения: Бытовые станции предназначены для коттеджей и малоэтажной застройки. Они компактны и часто монтируются внутри помещений. Промышленные агрегаты рассчитаны на огромные объемы и специфические стоки, содержащие опасные примеси.

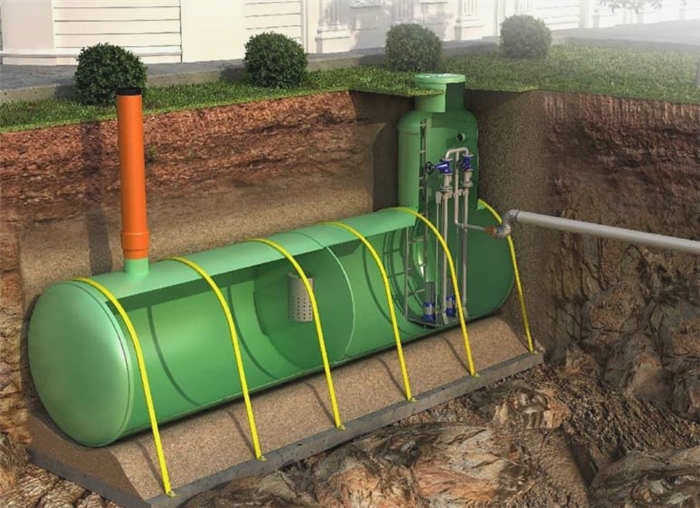

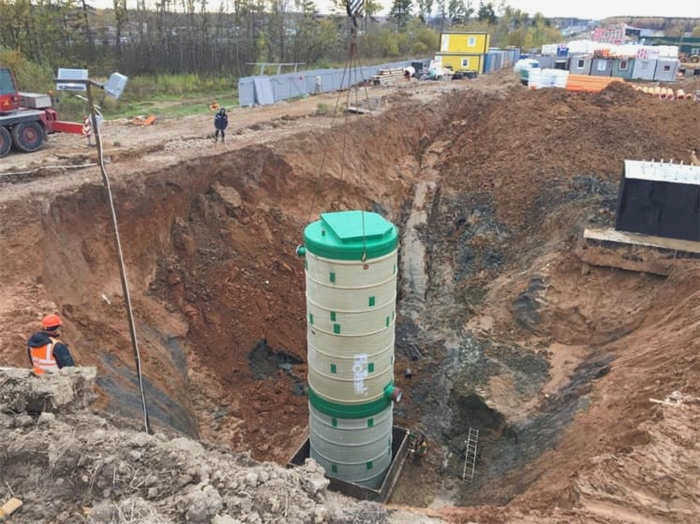

По способу размещения: Подземные станции устанавливаются в грунт, что экономит место на поверхности и защищает оборудование от промерзания. Поверхностные (надземные) модели проще в обслуживании, но требуют защиты от атмосферных воздействий. Внутридомовые компактные установки часто размещают под кухонной мойкой или в подвале.

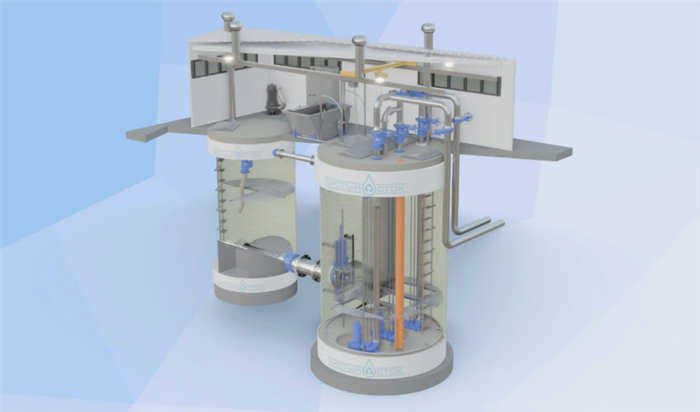

По принципу устройства резервуара: В системах с «мокрым колодцем» насосы погружены непосредственно в воду, что упрощает их охлаждение. Конструкции с «сухим колодцем» отделяют насосное оборудование от сточных вод сухим помещением, облегчая доступ для ремонта и технического обслуживания.

По степени автоматизации: Автоматические системы работают полностью самостоятельно, регулируя нагрузку по датчикам уровня. Полуавтоматические требуют контроля оператора, а ручные модели подразумевают постоянное вмешательство человека в процесс управления.

Устройство и принцип работы оборудования

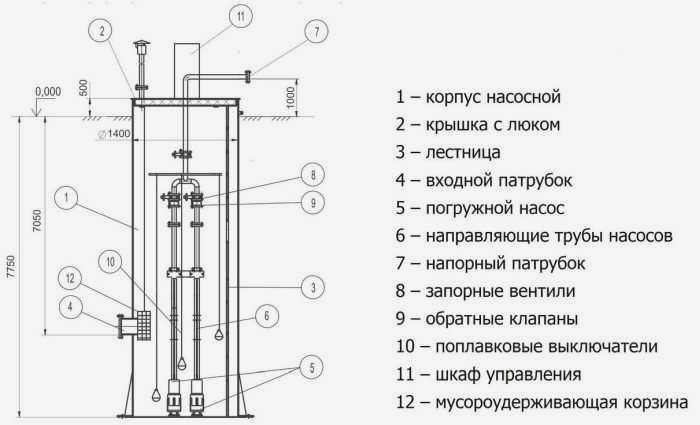

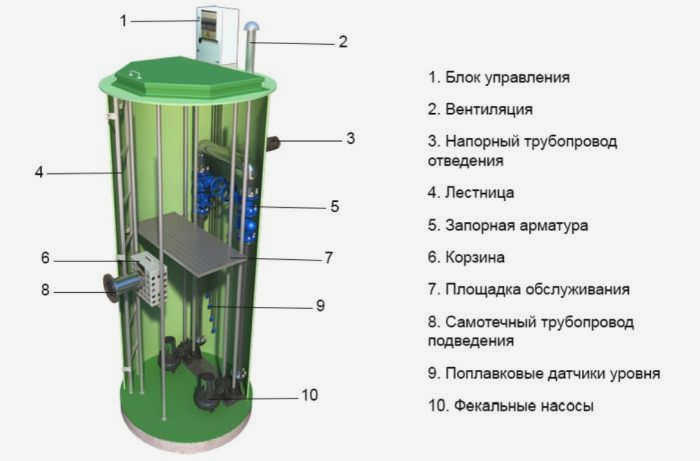

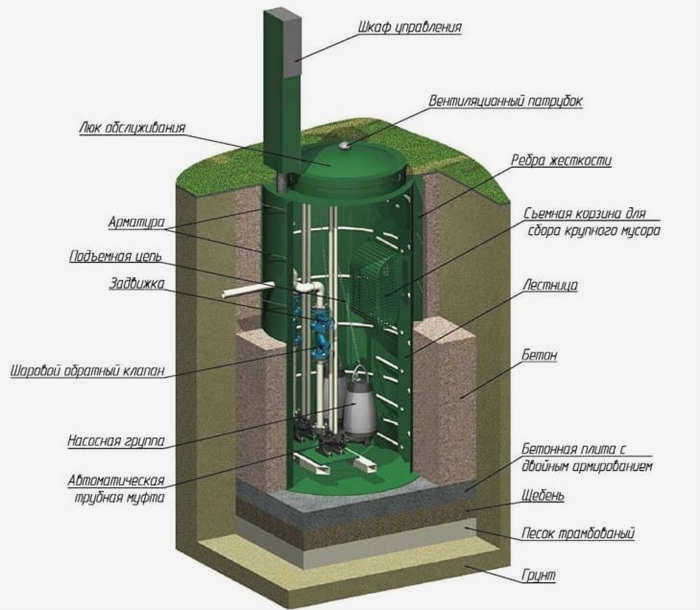

Типовая станция состоит из нескольких функциональных модулей. Основой является накопительный резервуар — цилиндрический бак из стеклопластика, полиэтилена или стали. В стальных конструкциях дно часто делают толще (до 20 мм), чтобы выдерживать давление грунта и веса воды.

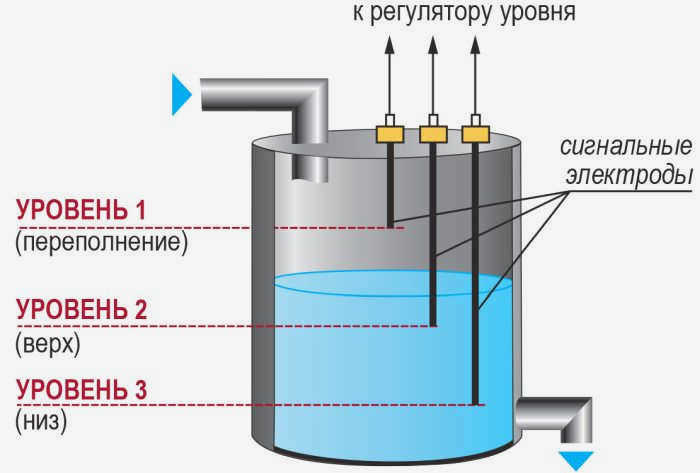

Процесс работы выглядит следующим образом: Сточные воды поступают в приемную емкость через входную трубу, защищенную сеткой от крупного мусора. Когда уровень жидкости достигает определенной отметки, поплавковые датчики подают сигнал на шкаф управления. Шкаф активирует один или несколько насосов (основной и резервный). Насосы перекачивают воду через напорные трубопроводы в коллектор. Обратный клапан при этом блокирует возврат стоков обратно в емкость после остановки агрегата.

Для обеспечения надежности современные системы оснащаются:

• Системой автоматического ввода резерва (АВР) для подключения к другому источнику питания.

• Защитными устройствами, такими как гильотинные затворы, способные перерезать волокна ткани для герметичного перекрытия потока.

• Модулями удаленного контроля (например, через GSM-модем).



При выборе станции критически важно учитывать максимальную температуру сбрасываемых вод и требуемый напор. Для подъема жидкости на значительную высоту или преодоления высокого сопротивления трубопровода потребуются более мощные насосные агрегаты, даже если суточный объем стоков невелик.
