Классификация фанеры по сортам и маркам: виды и отличия

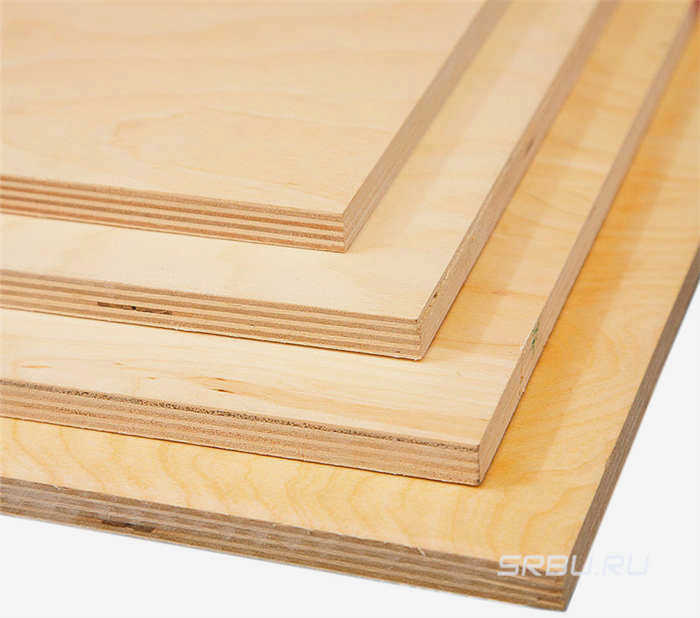

Сортность фанеры определяется качеством наружных слоев шпона и наличием допустимых пороков древесины. Согласно ГОСТ 3916.1-2018, существует пять основных категорий: элитный (E), первый (I), второй (II), третий (III) и четвертый (IV). Выбор конкретного сорта напрямую влияет на цену и область применения материала: от декоративной отделки мебели премиум-класса до производства временной опалубки.
Классификация сортов по качеству поверхности
Сорт фанеры — это не показатель прочности внутренних слоев, а характеристика внешнего вида лицевой и оборотной сторон. Если лист имеет дробную маркировку, например 2/4, это означает, что лицевая сторона относится ко второму сорту, а оборотная — к четвертому.
Ниже представлены параметры дефектов, которые определяют принадлежность листа к конкретному сорту:
| Порок / дефект | E (Элитный) | I (Первый) | II (Второй) | III (Третий) | IV (Четвертый) |
|---|---|---|---|---|---|
| Булавочные сучки | Не допускаются | Допускаются | Допускаются | Допускаются | Допускаются |
| Здоровые сросшиеся сучки | Не допускаются | до 15 мм (до 5 шт/м²) | до 25 мм (до 10 шт/м²) | С трещинами до 1,5 мм | Допускаются |
| Выпадающие сучки / червоточина | Не допускаются | до 6 мм (до 3 шт/м²) | до 6 мм (до 6 шт/м²) | до 6 мм (до 10 шт/м²) | до 40 мм, без ограничений |
| Сомкнутые трещины | Не допускаются | до 200 мм (до 2 на 1 м ширины) | до 200 мм (до 2 на 1 м ширины) | Допускаются | Допускаются |
| Разошедшиеся трещины | Не допускаются | Не допускаются | до 2 мм шир. / 200 мм дл. | до 2 мм шир. / 300 мм дл. | до 5 мм шириной |
| Изменение окраски | Не допускается | до 15% площади | Допускается | Допускается | Допускается |
Элитный сорт (E) практически не имеет визуальных изъянов и используется для элитного декора. Первый сорт (I) подходит для мебельного производства, где важна эстетика, но допустимы минимальные сучки. Второй сорт (II) часто выбирают для чистовой отделки под покраску или сборки полов в жилых помещениях. Третий сорт (III) применяется в строительстве и упаковке, так как имеет заметные дефекты. Четвертый сорт (IV) — самый бюджетный вариант для черновых работ и опалубки.
Гниль, расслоение, пузыри и закорина не допускаются ни в одном из сортов фанеры.
Марки фанеры по типу клеевого соединения

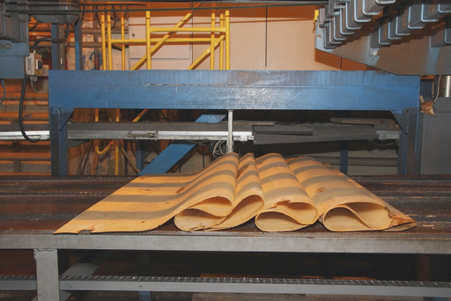

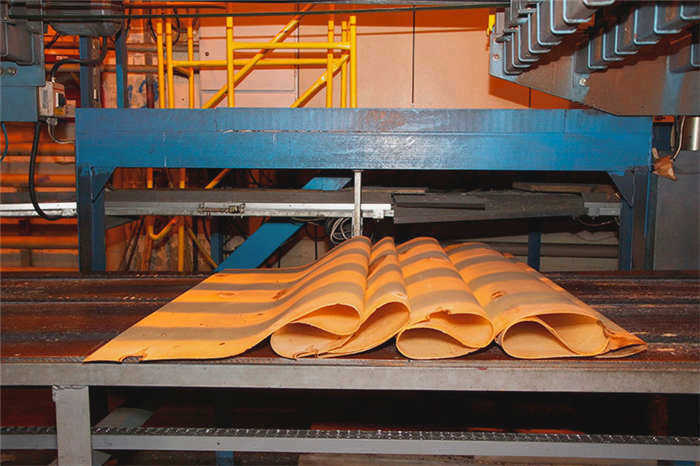

Тип используемого связующего определяет влагостойкость и экологическую безопасность материала. Это критический параметр при выборе между внутренними отделочными работами и наружным строительством.
-
ФК (Карбамидоформальдегидные смолы). Самый популярный вариант для сухих помещений. Материал безопасен для бытового использования, но не выдерживает длительного контакта с водой. Прочность при скалывании после 24-часового замачивания составляет не менее 1,0 МПа.
-
ФСФ (Фенолформальдегидные смолы). Обладает повышенной влагостойкостью. Подходит для наружных работ и строительства. Из-за содержания фенола материал более токсичен, поэтому его использование в жилых комнатах ограничено.
-
ФБ (Бакелитовая фанера). Самая прочная группа. Шпон пропитывается бакелитовыми смолами, что повышает устойчивость к агрессивным средам и влаге на 50–70%. Фанера ФБС (спирторастворимый клей) выдерживает даже контакт с морской водой.
-
ФБА (Альбуминоказеиновый клей). Максимально экологичный, но неводостойкий вариант для мебели и упаковки.
Типоразмеры и геометрические допуски
При закупке материала важно учитывать отклонения от номинальных размеров, чтобы избежать проблем при монтаже. Стандартные форматы листов включают 1220x1220 мм, 1220x2440 мм или 1525x3050 мм.
Допустимые предельные отклонения зависят от габаритов листа:
-
Для ширины/длины 1220 мм отклонение составляет +/- 3,0 мм.
-
Для размеров в диапазоне 2100–2500 мм допускается погрешность +/- 4,0 мм.
-
Для крупных листов (до 3660 мм) предел составляет +/- 5,0 мм.
Толщина листа также имеет свои допуски. Например, для шлифованной фанеры толщиной 12 мм допускается отклонение +0,5 / -0,7 мм. Для нешлифованного варианта той же толщины предел составляет +1,1 / -0,6 мм.
Классификация по способу обработки поверхности
Помимо сортности и марок, фанеру разделяют по состоянию наружного слоя:
-
НШ (Нешлифованная). Имеет шероховатую поверхность с легкой склонностью к трещинам. Идеальна для черновых задач, где эстетика не важна.
-

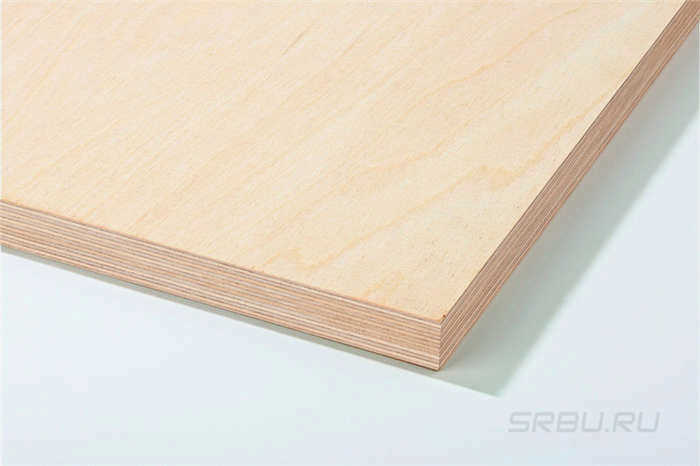

Ш1 и Ш2 (Шлифованная). Листы обработаны с одной или двух сторон соответственно. Они обладают гладкой текстурой и хорошей адгезией к лакокрасочным покрытиям.
-

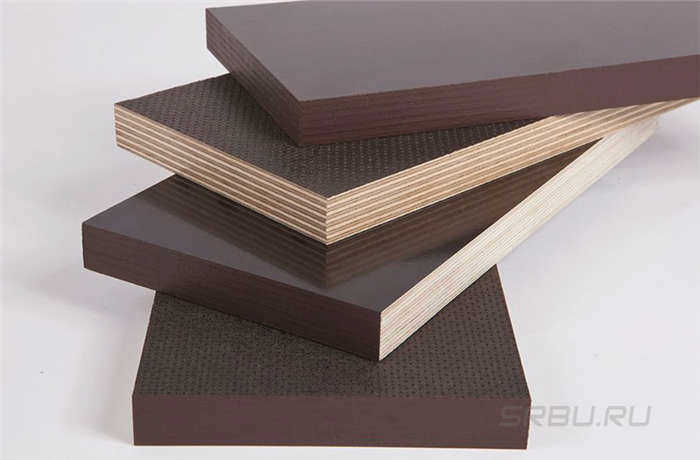

Ламинированная. Покрыта защитной ПВХ-пленкой или смолами. Это самый износостойкий вид, который широко применяется для многоразовой опалубки в монолитном строительстве.
Сводная информация по видам древесины

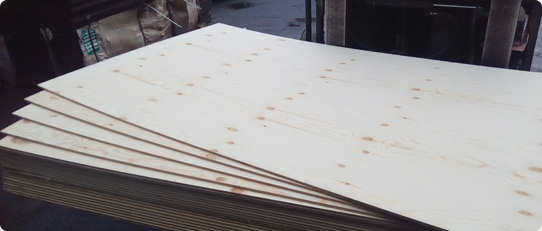

Выбор породы влияет на вес и прочность конструкции. Березовая фанера считается эталоном: она примерно на 20% прочнее хвойных аналогов, но стоит дороже. Хвойная фанера (сосна, ель) легче и содержит природные смолы, которые защищают материал от грибка. Комбинированная фанера сочетает свойства разных пород, при этом её тип определяется по древесине наружных слоев.
