Пропорции кладочного раствора для кирпича: расчет состава

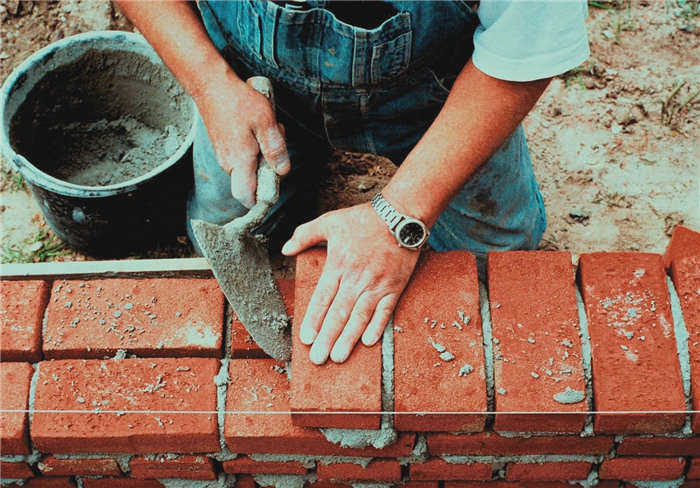

Для получения качественной кладки пропорции компонентов должны строго соответствовать требуемой марке прочности (М) и типу используемого вяжущего. Основное правило гласит: чем выше марка цемента, тем больше песка можно добавить в смесь без потери прочностных характеристик. Для наиболее востребованного раствора марки М100 при использовании портландцемента М400 оптимальным считается соотношение 1:4, а при использовании более крепкого цемента М500 — 1:5.

Классификация и выбор растворов по назначению

Выбор состава напрямую зависит от условий эксплуатации будущей конструкции. Не существует универсального решения для всех задач, так как каждый тип работ требует специфических физико-механических свойств.

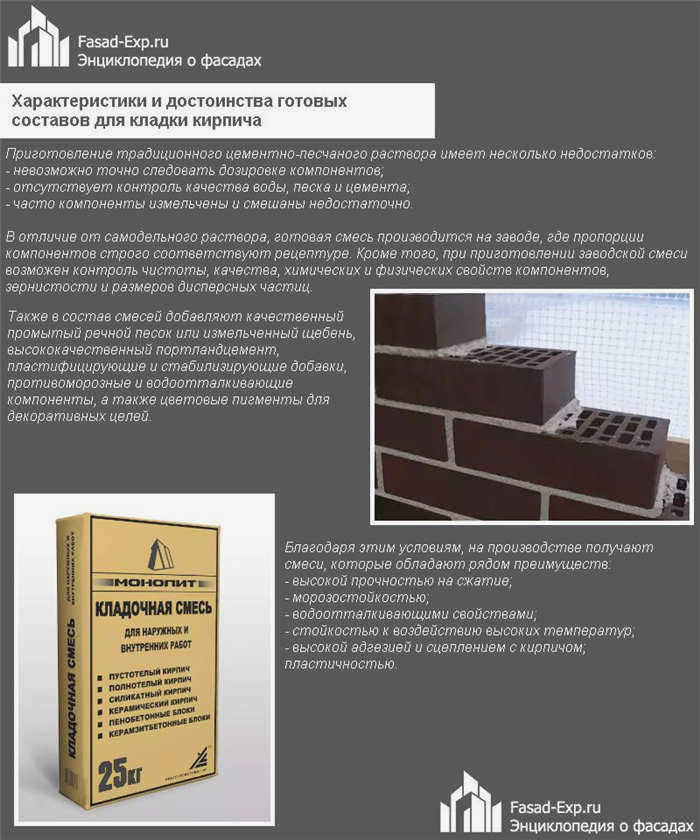

Промышленные смеси делятся на несколько категорий. Универсальные составы подходят для возведения фасадных стен, лестниц и колонн. Стандартные смеси предназначены только для внутренних работ при температуре не ниже 0 °С. Если строительство ведется на улице, необходимо выбирать морозостойкие варианты с показателем F50–F200. Для облицовки декоративным кирпичом применяют цветные фасадные растворы (белые, серые, песочные или коричневые). При возведении печей и каминов используют только жаростойкие смеси. Если вы работаете с поризованной керамикой, выбирайте теплоизолирующие составы с высокой плотностью, чтобы избежать появления мостиков холода.

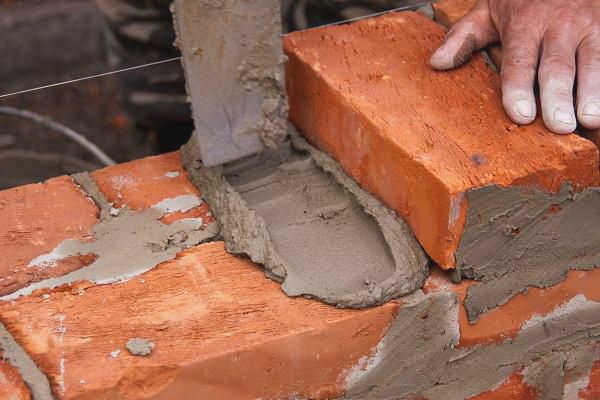

Тип кирпича также диктует выбор состава. Полнотелый рядовой кирпич можно укладывать на любом растворе. Пустотелые или облицовочные блоки лучше связывать цементно-известковыми смесями. Для внутренних перегородок подходят известковые или простые цементные составы, но для несущих стен дома требуется марка не ниже М100.

Пропорции компонентов для самостоятельного замеса

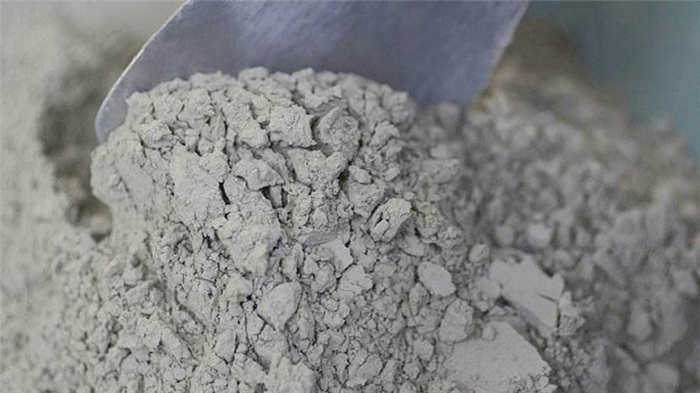

При приготовлении раствора вручную расчет ведется по весу или объему сухих ингредиентов. Важно учитывать марку используемого цемента, так как она определяет итоговую несущую способность.

Цементно-песчаные растворы

Эти составы обеспечивают максимальную прочность и стойкость к влаге. Пропорции (цемент : песок) зависят от марки вяжущего:

• Для раствора М50 при использовании цемента М300 требуется соотношение 1:9,5.

• Для получения прочности М75 на цементе М400 подходит пропорция 1:5,4.

• При изготовлении высокопрочного состава М150 с цементом М500 используется соотношение 1:3,9.

Известковые растворы

В таких смесях используются гашеная известь (пушонка), песок и вода. Пластичность здесь зависит от «жирности» известкового теста. Жирные растворы имеют пропорцию 1:2 или 1:3, а тощие составы с минимальной пластичностью требуют добавления песка в соотношении 1:5 и более.

Цементно-известковые смеси

Профессионалы часто выбирают этот тип за баланс свойств: цемент дает прочность, а известь — отличную адгезию (сцепление) и водоудерживающую способность. Пропорции для марки М100 при смешивании трех компонентов (цемент : известь : песок) составляют 1:0,4:4,5.

Технические параметры качества

Качество раствора определяется не только его твердостью, но и рядом критических характеристик, регламентированных ГОСТ Р 58766-2019.

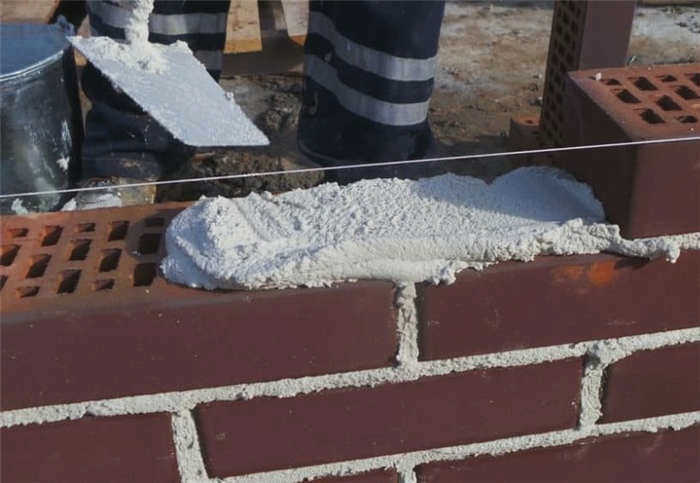

Подвижность состава (Пк) отвечает за способность смеси растекаться по поверхности. Для работы с пустотелым кирпичом лучше брать густой раствор Пк2. Если вы кладете полнотелую керамику, необходима более текучая смесь марки Пк3. Важнейшим показателем является водоудерживающая способность; она должна быть выше 90%. Если влага уходит из раствора слишком быстро, цемент не успеет вступить в реакцию с водой, и шов превратится в хрупкую труху.

Адгезия определяет, насколько монолитно раствор соединяется с кирпичом. Для улучшения этого свойства в смесь добавляют пластификаторы или даже небольшое количество клея ПВА. Также следует следить за временем схватывания. Оптимальный период сохранения пластичности составляет 1,5–2 часа. Если раствор начал твердеть, его нельзя реанимировать добавлением воды — это критически снизит итоговую прочность конструкции.

Пошаговая инструкция по приготовлению

Для ручного замеса подготовьте емкость (пластиковый таз или корыто) и инструменты: лопату или строительный миксер. Перед началом работы убедитесь, что в емкости нет остатков старого застывшего раствора.

Сначала необходимо провести сухой замес. Тщательно перемешайте цемент, песок и сухие пигменты (если они нужны) до достижения однородного цвета. Только после этого начинайте постепенно добавлять воду комнатной температуры. В среднем на 1 кг цемента требуется около 0,8 л воды.

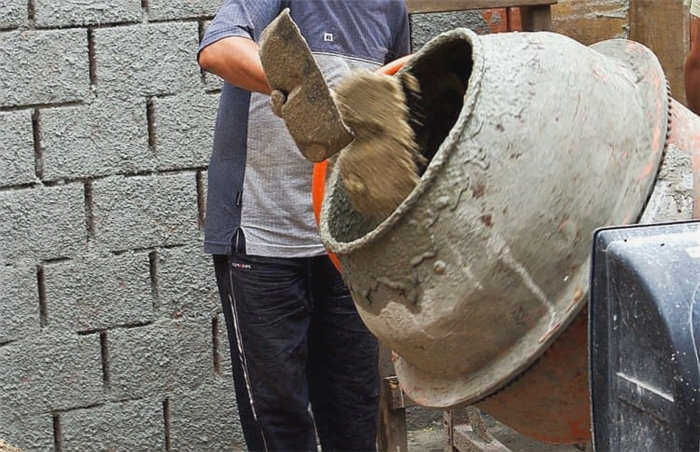

При использовании бетономешалки технология меняется:

1. Залейте в барабан примерно 2/3 от нужного объема воды и добавьте присадки.

2. Засыпьте половину песка, затем весь цемент и перемешивайте.

3. Добавьте оставшийся песок и завершите процесс добавлением остатков воды.

Расчет необходимого количества материала

Чтобы не покупать лишнего или не останавливать работу из-за нехватки смеси, рассчитайте объем кладки по формуле: периметр здания умножить на толщину и высоту стен, затем вычесть площадь оконных и дверных проемов.

Для планирования закупок используйте коэффициент расхода. На 1 м³ кирпичной кладки уходит разное количество раствора в зависимости от типа кирпича. Например, для обычного кирпича при кладке в полкирпича (0,5) потребуется около 0,189 м³ смеси, а при кладке в два кирпича (2) — уже 0,24 м³.

После определения объема готовой смеси переведите его в массу. Умножьте полученный объем на среднюю плотность раствора (примерно 1700 кг/м³). Зная пропорции и общую массу, вы легко вычислите вес цемента и песка. Помните, что расчеты всегда должны содержать небольшой запас на потери при транспортировке и заполнении швов.
