Как построить кирпичный мангал с печкой под казан: проект

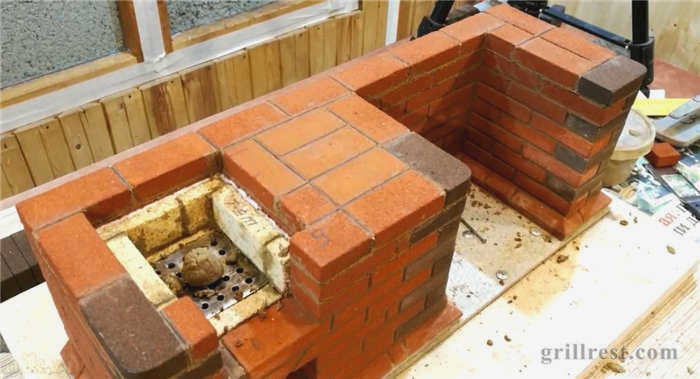

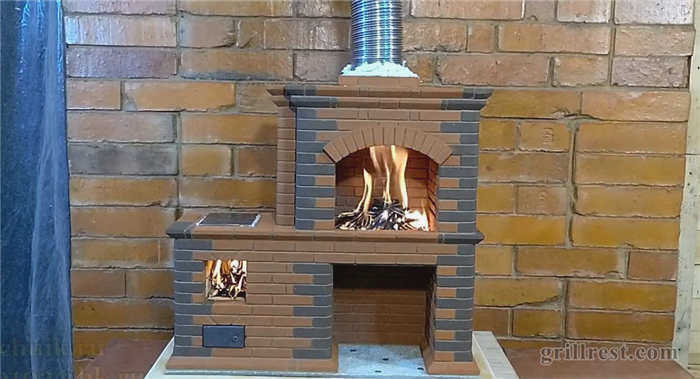

Для строительства компактного кирпичного мангала с печкой под казан оптимально использовать проект размером 7 на 3 кирпича в ширину. В таком решении рабочая зона плиты под казан составляет примерно 510х510 мм, а ширина самого мангального отсека равна трем кирпичам.

Техническая спецификация материалов и узлов

Строительство комбинированной зоны требует четкого разделения материалов на жаростойкие (внутренние) и облицовочные (внешние). Использование обычного красного кирпича внутри топки приведет к его быстрому разрушению из-за термических напряжений.

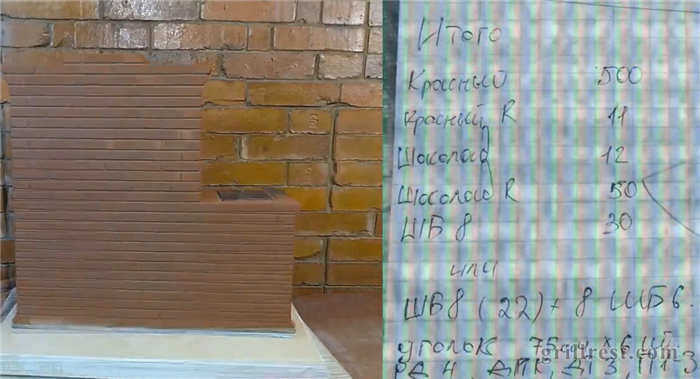

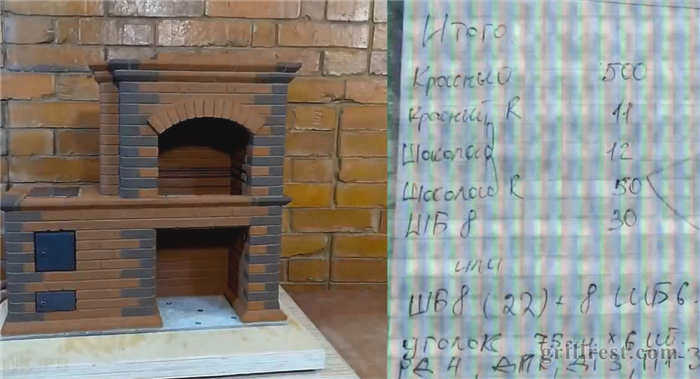

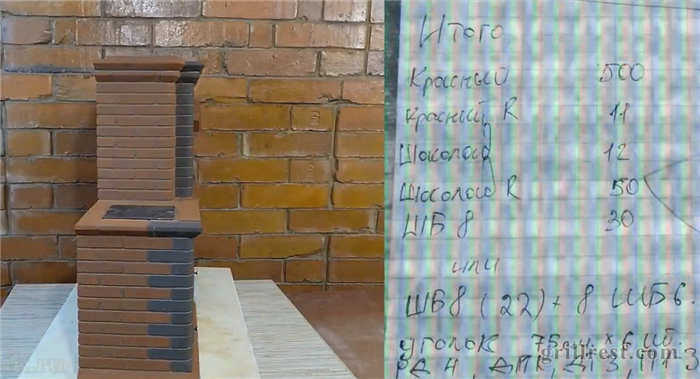

Для создания внутренней части, где будет происходить горение, необходим шамотный кирпич марки ШБ8. На возведение стандартной компактной конструкции уходит около 86 штук такого кирпича. Внешние стены и декоративные элементы выполняются из красного или клинкерного кирпича; для проекта без дымохода потребуется порядка 600 штук.

Металлическая фурнитура должна соответствовать размерам проемов:

• Дверца топки — 250х210 мм.

• Дверца поддувала — 250х130 мм.

• Колосник — 140х270 мм.

• Задвижка дымохода — 240х270 мм.

Подготовка основания и фундамента

Фундамент является критическим узлом, так как кирпичный комплекс обладает значительным весом. Даже если вы строите небольшую конструкцию, игнорирование бетонного основания приведет к перекосу стен и трещинам в кладке.

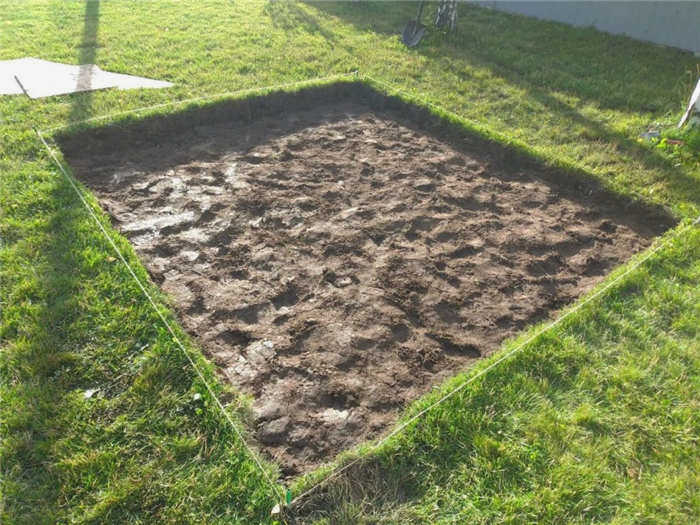

Работы начинаются с разметки участка с помощью колышков и веревок. Необходимо выкопать траншею глубиной 30–40 см. Ширина траншеи должна быть на 5 см больше, чем планируемый размер фундамента. Перед заливкой бетона дно нужно тщательно утрамбовать шлаком.

Для создания формы используется опалубка из необрезных досок. Чтобы повысить прочность бетонного массива, внутрь опалубки можно уложить металлический лом или обрезки арматуры. После заливки раствора конструкции требуется не менее 3 суток для полного затвердевания. Перед началом кладки кирпича на стяжку фундамента обязательно укладывается рубероид для гидроизоляции.

Проектирование и эргономика участка

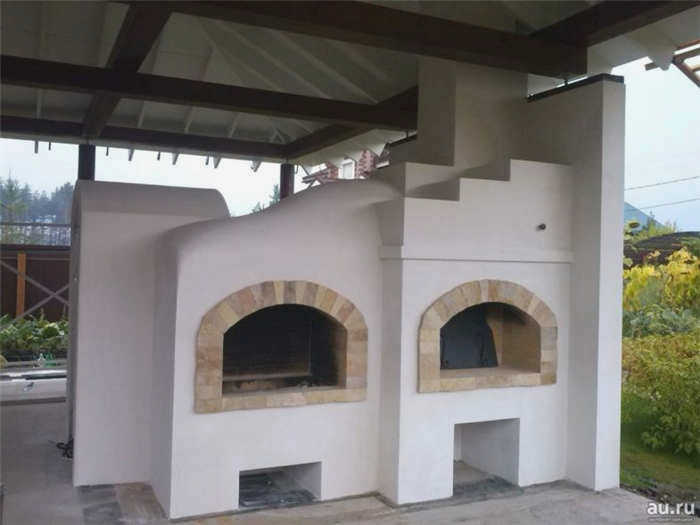

Правильное местоположение определяет комфорт использования всей зоны отдыха. Установка мангала в непосредственной близости от дома или под навесом делает процесс приготовления пищи удобным, но требует учета направления ветра. Ошибка при выборе точки может привести к задымлению жилых помещений или соседских построек.

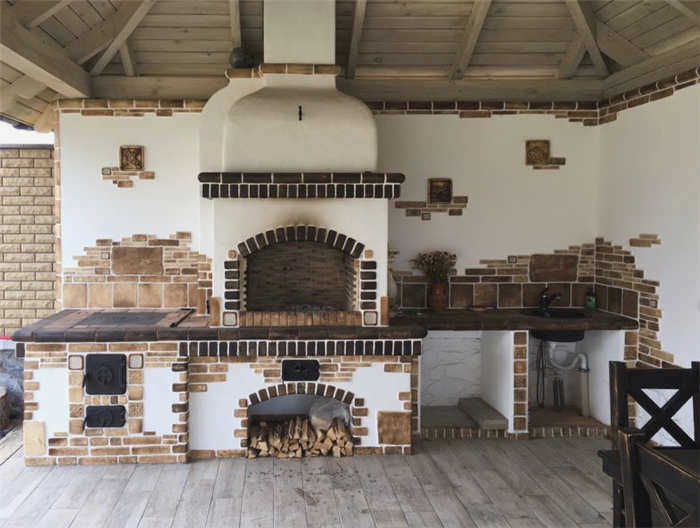

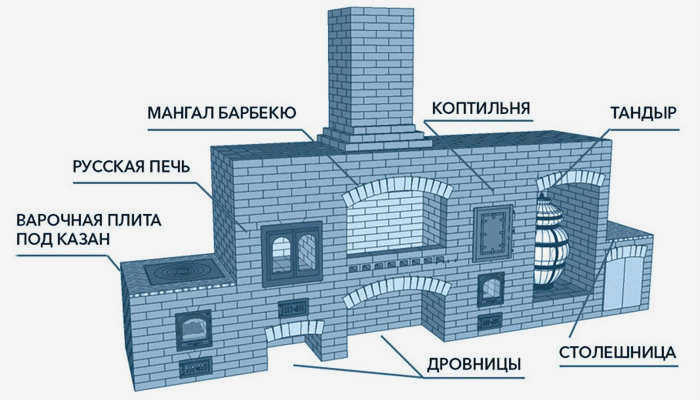

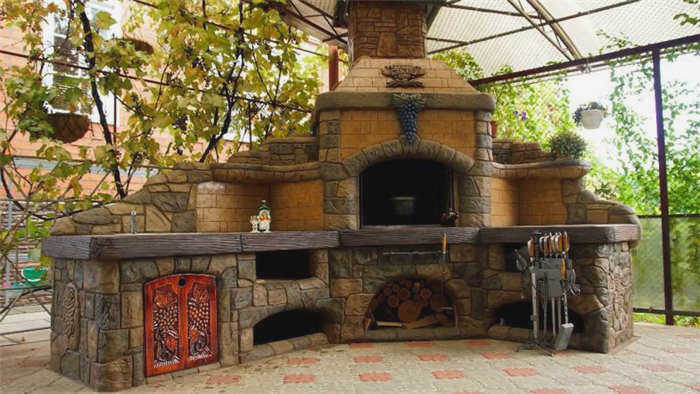

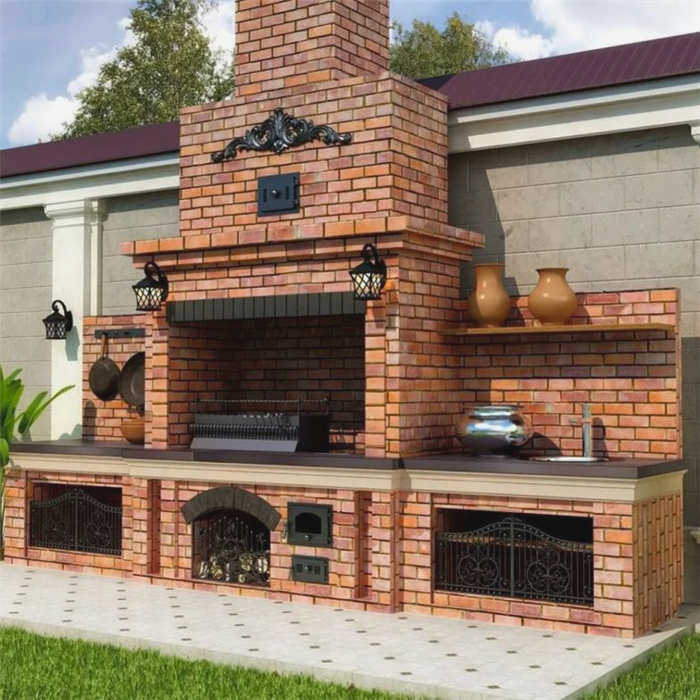

При планировании учитывайте возможность расширения комплекса. Современные уличные кухни позволяют объединять мангал с разделочным столом, мойкой или коптильней в единый ансамбль. Если на участке есть низко свисающие ветки деревьев или кустарники, их следует предварительно удалить.

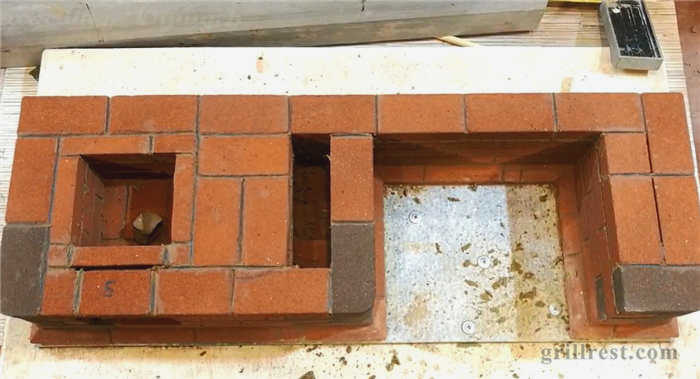

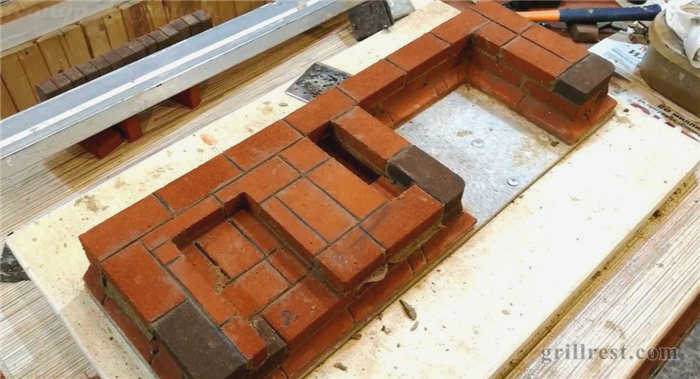

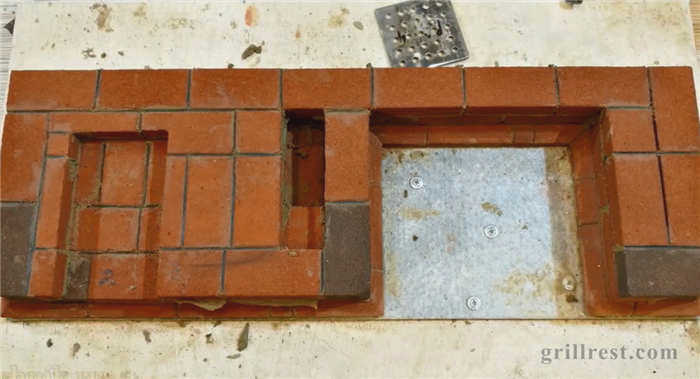

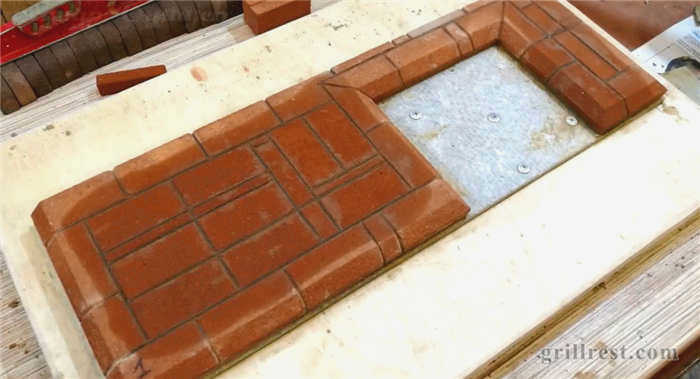

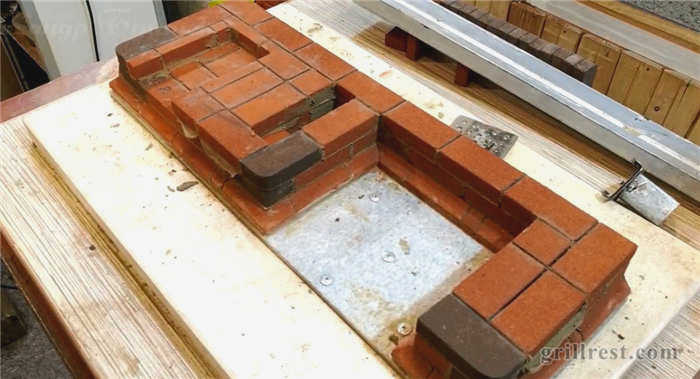

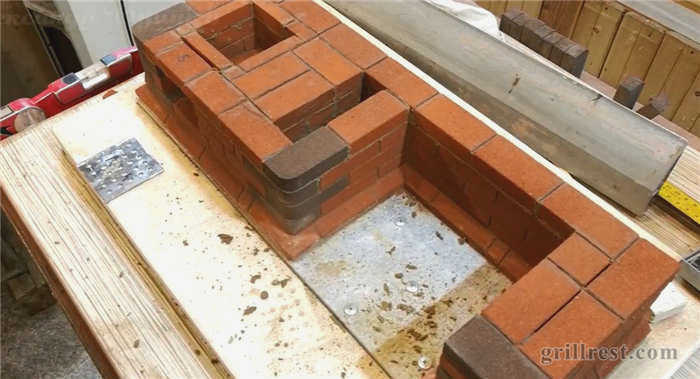

Пошаговая технология кладки порядовки

Кладка выполняется в строгой последовательности с использованием шаблонов из строительного уголка для соблюдения геометрии проемов. Толщина швов должна быть одинаковой (около 50 мм).

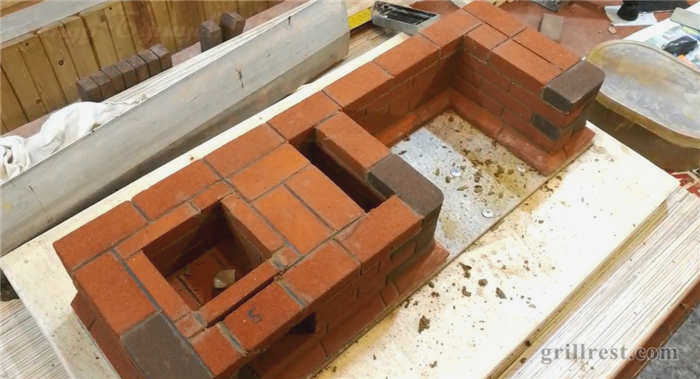

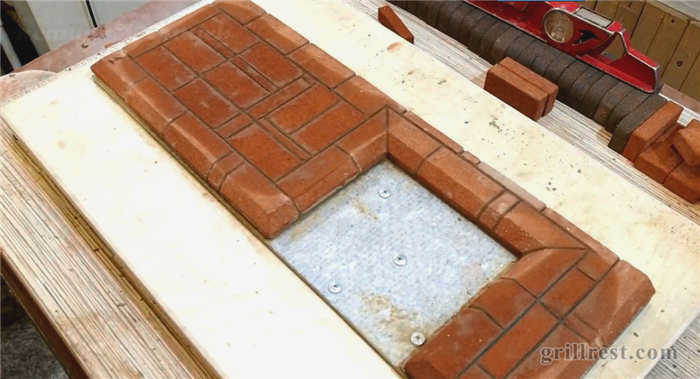

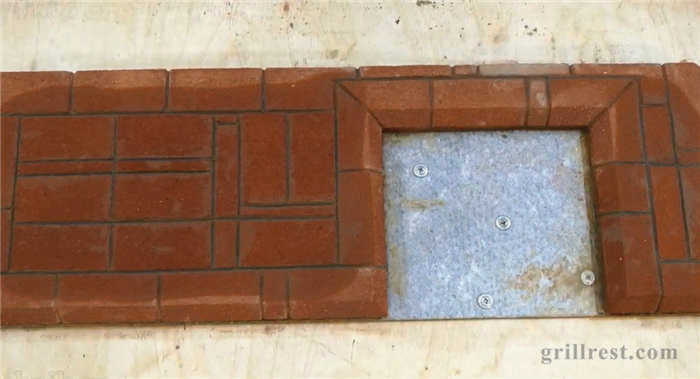

1. Выкладываются первые 5 рядов кирпича на обычный раствор.

2. На этот уровень укладывается металлический поддон для углей.

3. Производится кладка еще двух рядов кирпича поверх поддона.

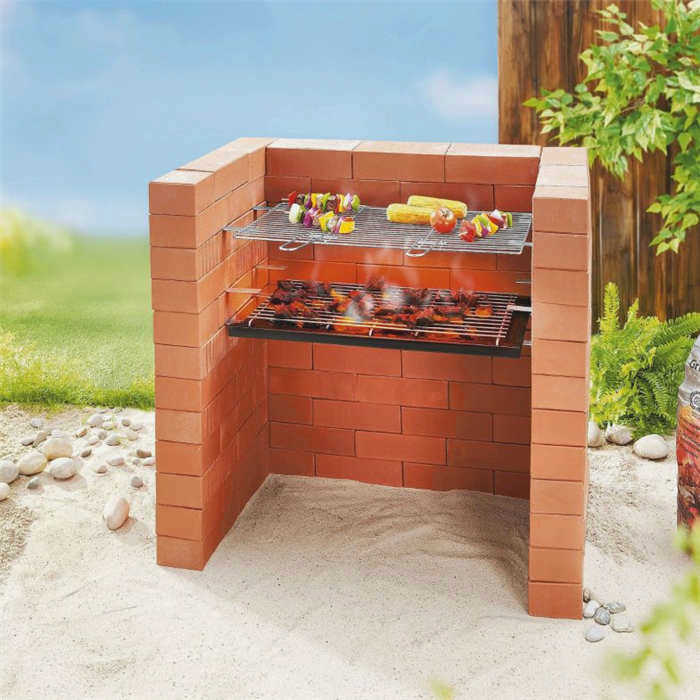

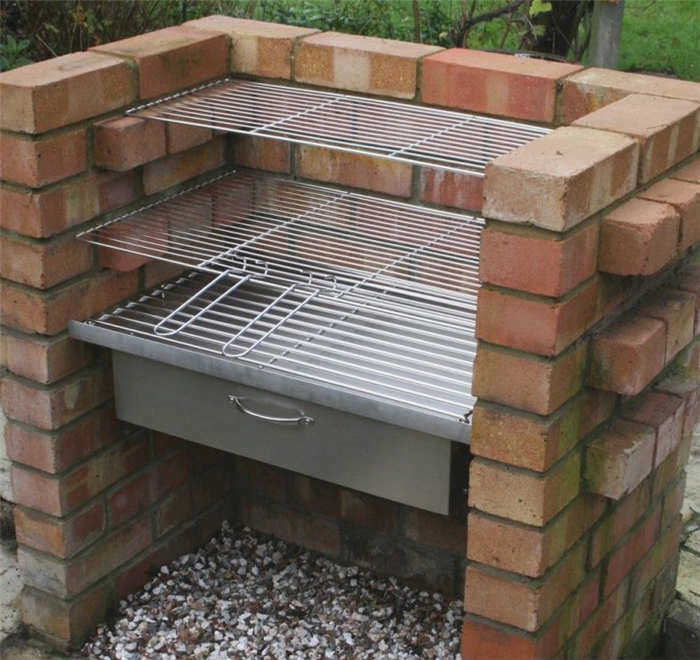

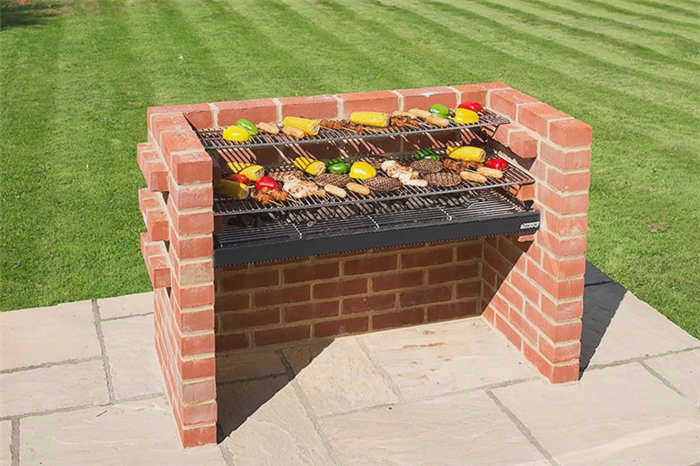

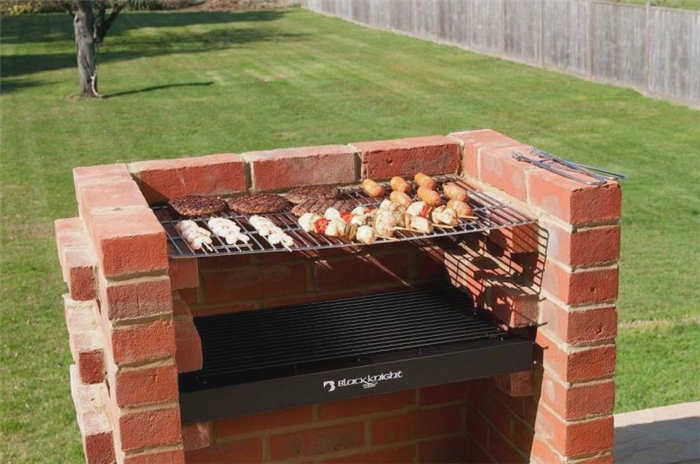

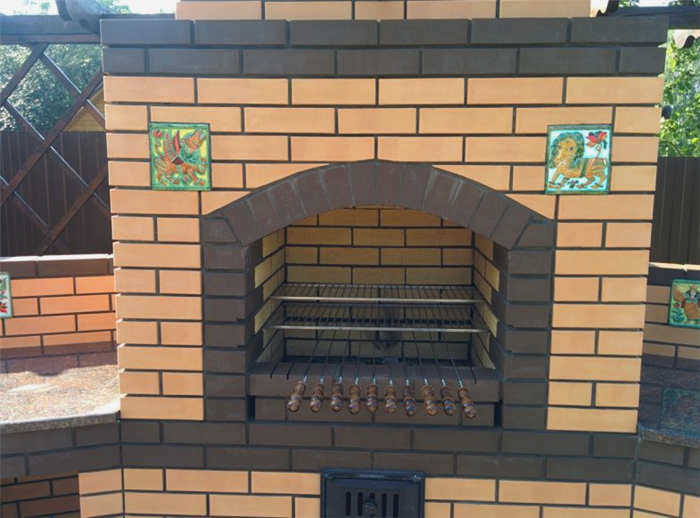

4. Устанавливается решетка для гриля и ветровой щиток. Чтобы решетку можно было регулировать по высоте, используются металлические стержни, вставленные в раствор с выступом внутрь на 7 см. Таких опорных точек может быть до 10 штук на каждом ряду.

5. Продолжается возведение стен с учетом проемов и арок до нужной высоты (оптимально 9–10 рядов от земли).

Важно не делать топку слишком высокой, так как это напрямую ухудшает тягу. После завершения основной кладки швы можно расшить для придания им округлой и эстетичной формы. При монтаже мойки в нижней части конструкции заранее предусмотрено отверстие под сливную трубу и шланги.
