Соединение углов стен в каркасном доме: типы и особенности

При проектировании и сборке каркасного дома углы стен являются наиболее критичными узлами. На них приходится повышенная нагрузка по сравнению с остальными участками стены, а ошибки при монтаже приводят к появлению «мостиков холода», плесени или трещин в отделке. Правильное соединение должно решать три задачи: обеспечивать жесткость конструкции, гарантировать энергоэффективность и создавать удобные площадки (полки) для крепления внутренней облицовки.

Классификация типов угловых соединений

Выбор способа сборки зависит от используемой технологии строительства (канадская или финская) и требований к теплоизоляции. В практике выделяют несколько основных вариантов.

Калифорнийский (американский) угол. Это самый распространенный метод в современном домостроении. Конструкция состоит из двух стандартных стоек, к которым добавляется третья — дополнительная стойка для монтажа отделки. Обычно её используют с сечением 150х40–50 мм или «дюймовку». Главный недостаток этого метода заключается в возможности возникновения мостиков холода в месте стыковки этой третьей доски.

Скандинавский угол. Считается наиболее эффективным с точки зрения теплотехники. При сохранении высокой жесткости каркаса этот вариант позволяет избежать очевидных зон промерзания. Утепление в таком узле производится одновременно с наружной обшивкой строения, что обеспечивает герметичность контура.

Закрытый угол. Этот тип конструкции часто применяется при американской технологии строительства. Внутри угла формируется специальная ниша, которая впоследствии полностью заполняется утеплителем. Важный нюанс заключается в том, что утепление такой полости необходимо произвести до монтажа фасада, так как после обшивки доступ к ней будет закрыт.

Монолитный угол (использование бруса). Некоторые строители пытаются использовать цельный брус (например, 150х150 мм) вместо стоек из досок. Это неэффективное решение для каркасного домостроения. Теплопроводность массива дерева в десять раз выше, чем у утеплителя аналогичной толщины, что создает огромный мостик холода. Кроме того, брус со временем склонен к растрескиванию, а крепить внутреннюю отделку к нему всё равно неудобно — приходится ставить дополнительные стойки, увеличивая зону промерзания до 200 мм.

Внешние и внутренние углы

Углы различаются по своему расположению и задачам при монтаже.

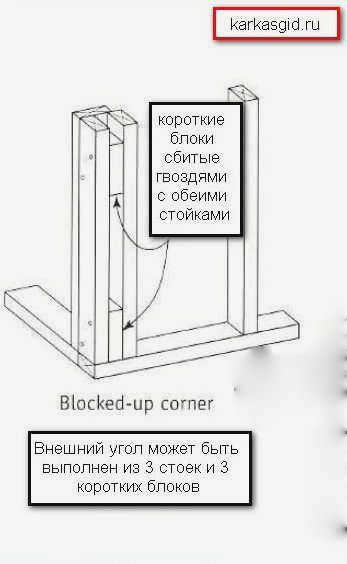

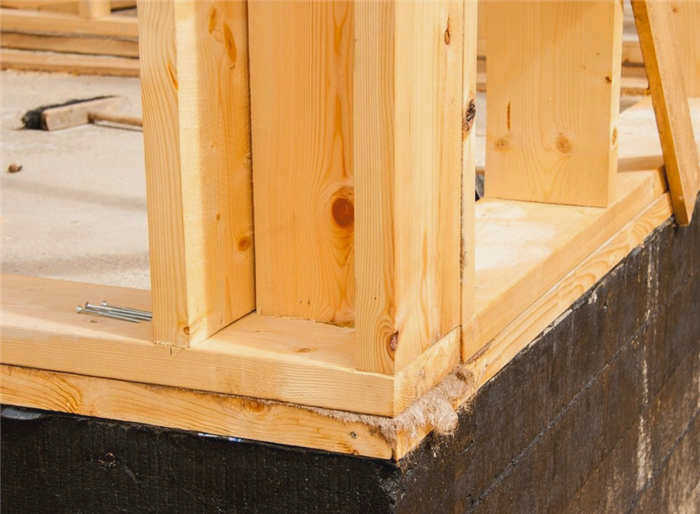

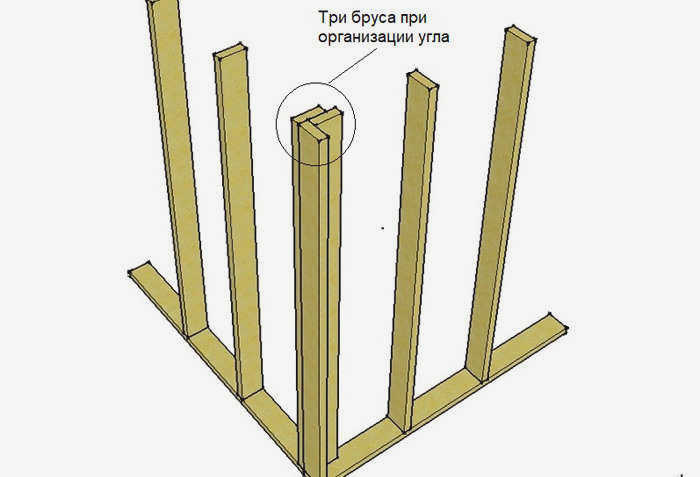

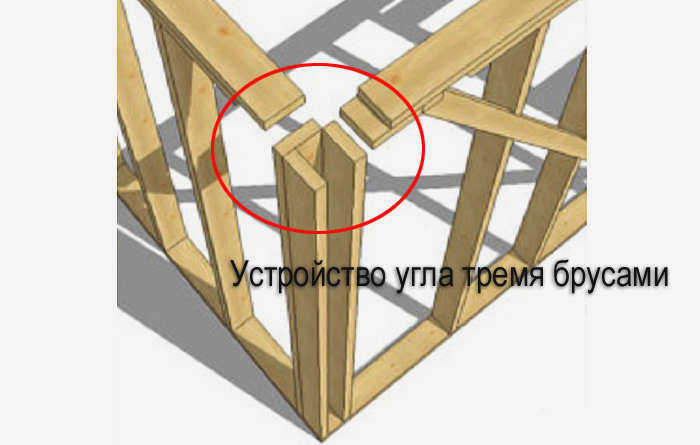

Внешние углы образуются в местах стыковки двух стен здания. Обычно их устраивают с помощью трех стоечных элементов: две стойки принадлежат основным стенам, а третья служит связующим звеном для усиления жесткости. При организации внешнего угла важно уделить внимание плотности прилегания утеплителя, чтобы избежать конденсата и появления грибка внутри помещений.

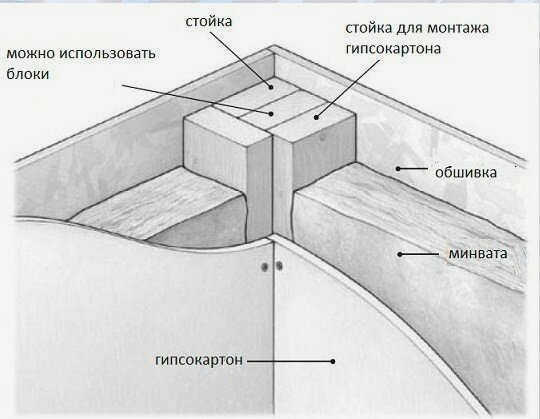

Внутренние углы требуют создания дополнительных плоскостей под обшивку. Если просто состыковать две стены, одна из стоек окажется «спрятанной» внутри, и крепить к ней гипсокартон или имитацию бруса будет не к чему. Для решения этой проблемы в каркас вставляют дополнительный брус так, чтобы он образовывал «полку» для последующей отделки.

Технология «теплый угол»

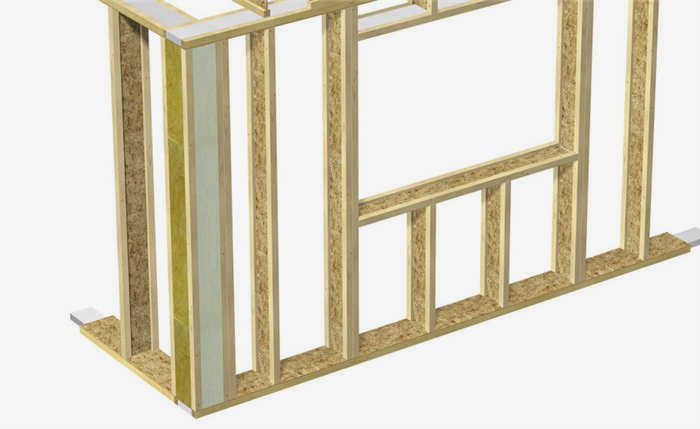

Этот метод позволяет полностью исключить теплопотери через углы. Суть заключается в использовании трех или четырех брусков, между которыми образуется ниша. Эту полость (размером примерно 15х10 см) тщательно зашивают пароизоляционной мембраной и заполняют качественным утеплителем. Утеплитель должен плотно «запечатать» все стыки между стойками, компенсируя неровности обрезного материала.

Пошаговый алгоритм монтажа узла

Чтобы избежать деформаций и ошибок в геометрии, следует придерживаться четкой последовательности действий.

1. Проверка геометрии. Перед установкой стен необходимо убедиться, что нижняя обвязка имеет угол строго 90 градусов. Самый точный способ — метод «треугольника Пифагора»: отложите по одной линии от угла 3 метра, а по другой — 4 метра. Расстояние между этими точками должно быть ровно 5 метров.

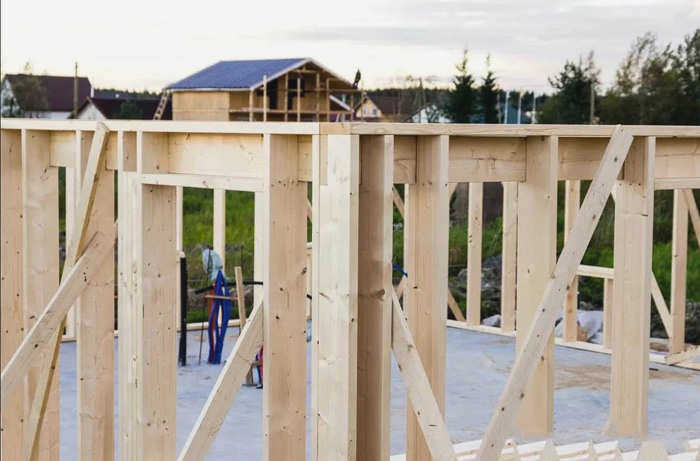

2. Установка первого каркаса. Собранную на полу стену устанавливают в угол и фиксируют вертикально с помощью укосины. Крепление к нижней обвязке выполняется анкерами.

3. Монтаж второй стены. Каркас примыкающей стены ставится перпендикулярно первой на нижнюю обвязку. Соединение стен между собой производят гвоздями длиной не менее 70 мм по всей высоте с заданным шагом.

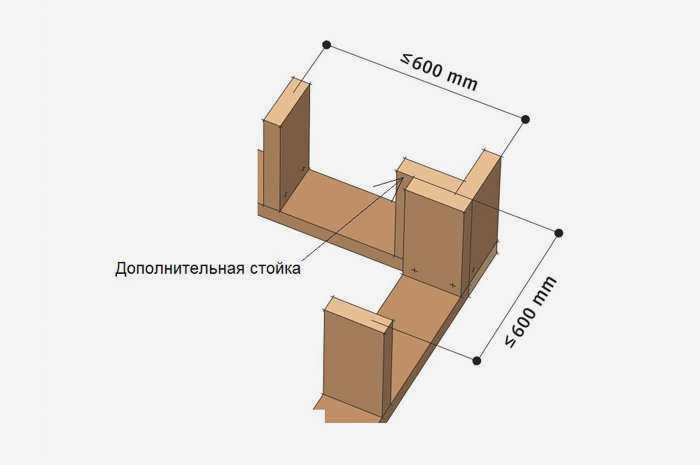

4. Формирование полки для отделки. В каркасе первой стены на расстоянии 10 см от края устанавливают дополнительную стойку. Её торец должен выступать за пределы внутренней полости второй стены, создавая опору для облицовки.

При использовании финской технологии (с наличием верхнего ригеля) рекомендуется более кропотливый способ: половина толщины стойки должна заходить за крайнюю стойку примыкающей стены, а вторая половина — выступать на 20–25 мм для монтажа отделки. Это обеспечивает лучшую связь элементов и распределение нагрузок.
