Проект каркаса откатных ворот из металла: расчет и материалы

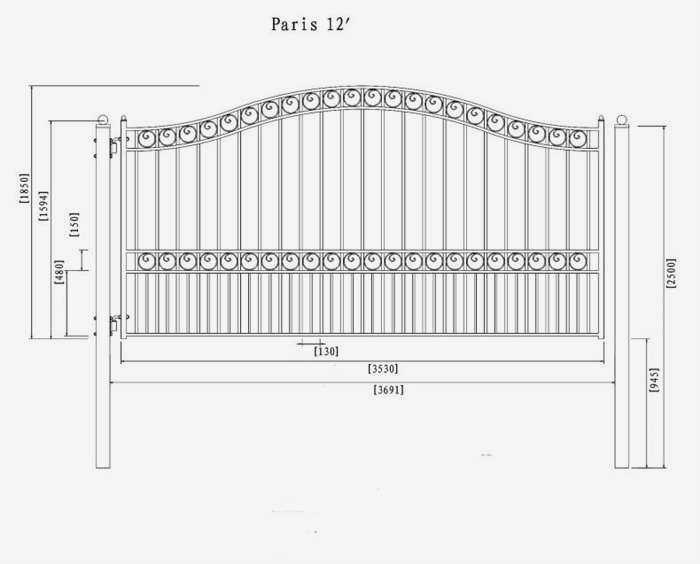

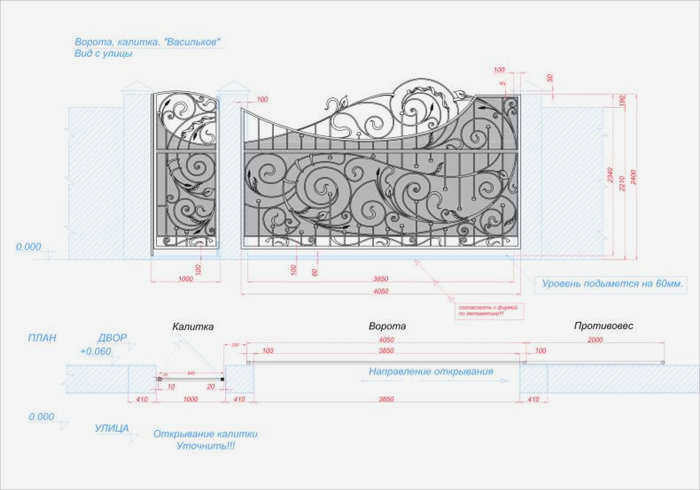

Проектирование каркаса металлических откатных ворот требует точного расчета геометрии и подбора материалов, чтобы конструкция не провисла и корректно работала с автоматикой. Основной параметр для расчета длины рамы — это ширина проема плюс противовес, который составляет 50% от ширины проезда. Если вы планируете ворота для проема 4 метра, общая длина каркаса составит 6 метров (4 м проем + 2 м противовес).

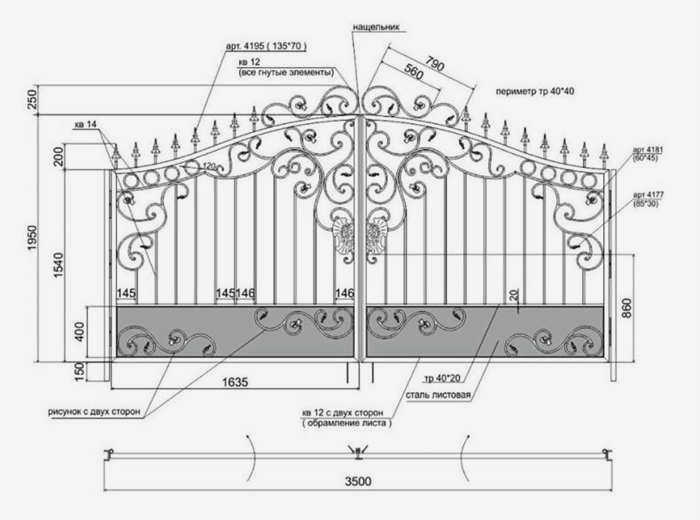

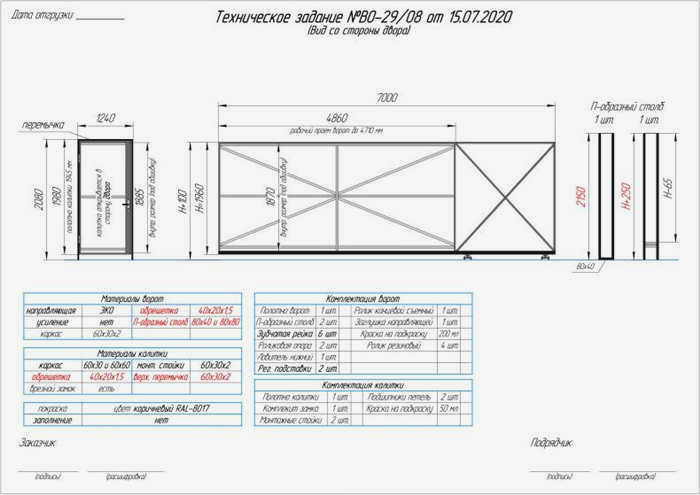

Техническая спецификация материалов и инструментов

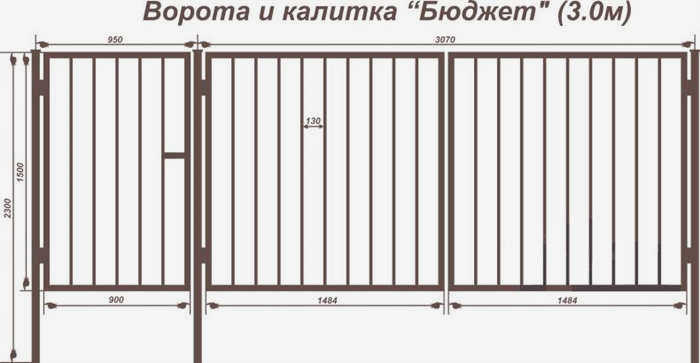

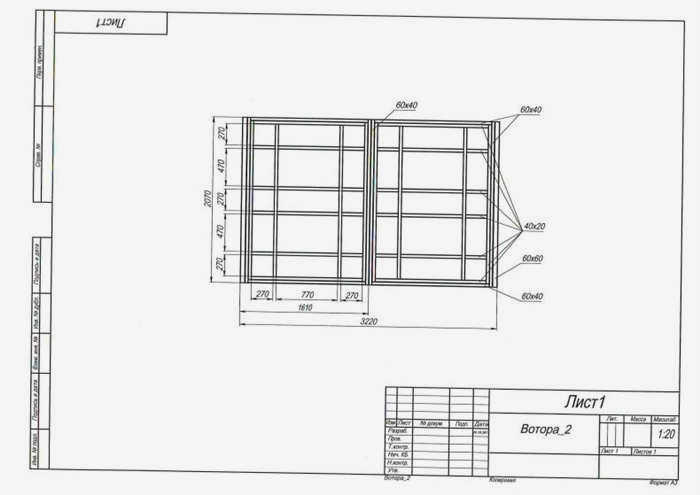

Для создания надежного проекта необходимо заранее определить сечение профилей. При изготовлении легкого каркаса на проем 4 метра часто используют стальную профильную трубу 60х40 мм с толщиной стенки 2 мм для внешнего контура. Внутреннее заполнение (подрамник) выполняют из трубы 40х20 мм или 40х25 мм. Если вы выбираете экономичный вариант с Т-профилем толщиной 1,5 мм, помните: такой металл требует сварки полуавтоматом FCAW (порошковой проволокой), так как обычный инвертор с электродом просто прожжет тонкую стенку.

Для работы вам понадобятся:

• Сварочный аппарат (инвертор для толстого металла или полуавтомат для тонкого);

• Болгарка и набор отрезных кругов (для трубы 125 мм потребуется около 7–9 штук, включая зачистные);

• Уровень, шуруповерт или заклепочник;

• Электроды диаметром 3 мм (если работаете инвертором).

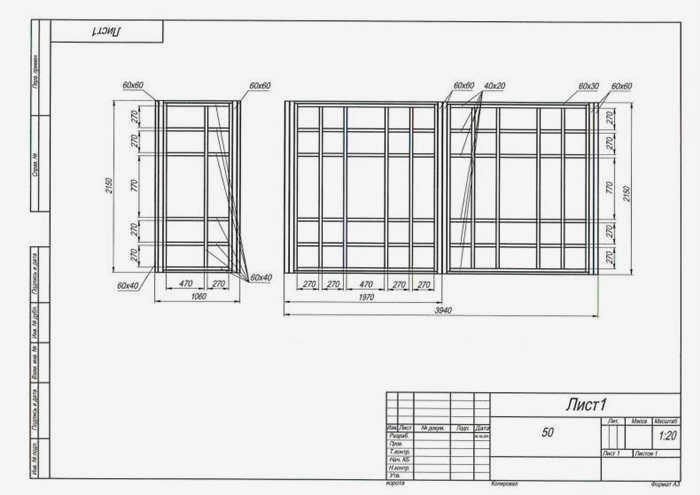

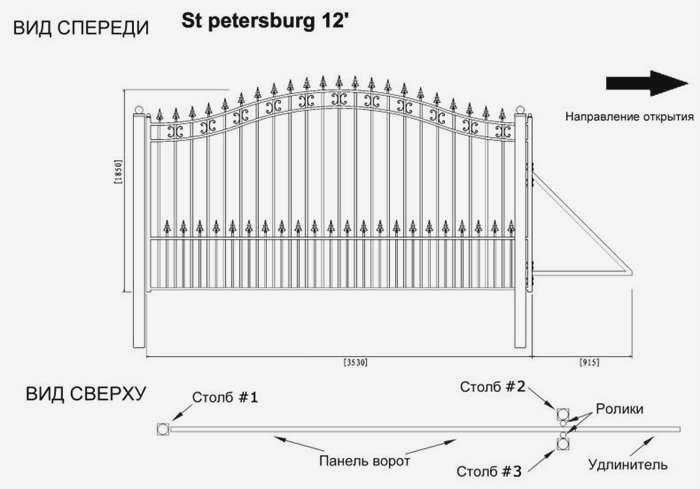

Проектирование геометрии и высоты рамы

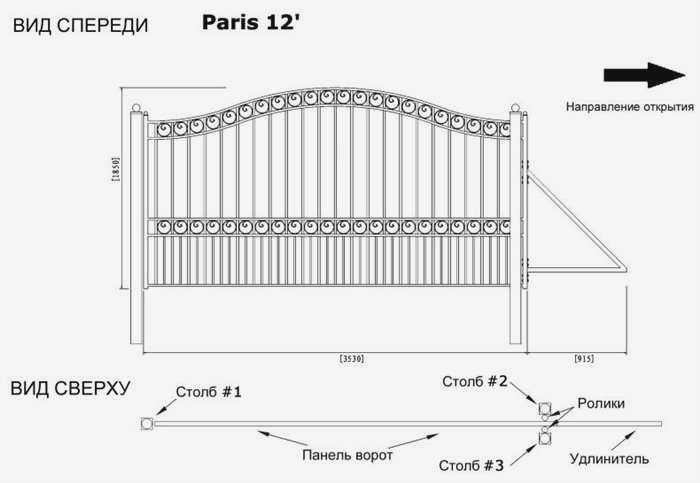

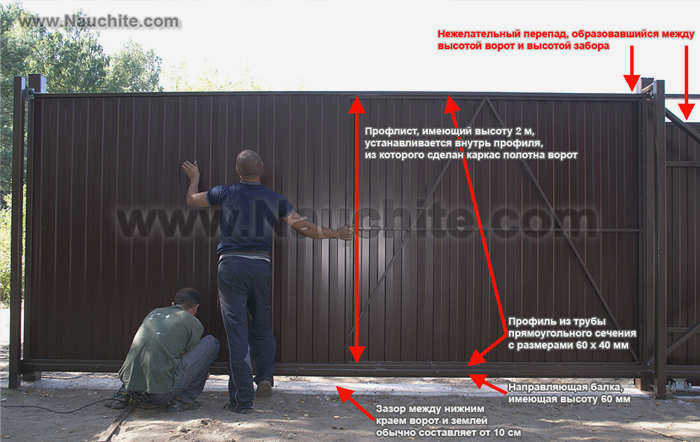

Типичная ошибка при проектировании — попытка сделать высоту каркаса равной высоте забора. Если вы возьмете лист профнастила высотой 2 метра и приварите его к раме, итоговая конструкция окажется значительно выше уровня забора из-за толщины профилей и направляющей балки.

Рассчитайте высоту полотна по формуле: Высота полотна = Высота проема – Просвет под воротами (100–140 мм) – Высота направляющей балки.

Например, при высоте проема 2000 мм и использовании микро-балки (сечение 55х60 мм), расчет будет следующим: Высота полотна (1900 мм) минус высота балки (55 мм) и толщина рамы. В итоге высота самой металлической части каркаса составит примерно 1825 мм. При этом важно учитывать, что комплект фурнитуры может включать регулировочные подставки, позволяющие корректировать высоту на ±25 мм.

Выбор комплектующих для откатных ворот

Вес всей конструкции определяет тип используемой направляющей (балки). От этого зависит долговечность роликовых опор и возможность установки автоматики.

1. Микро-балка (сечение 55х60 мм) — подходит для легких конструкций весом до 350 кг.

2. Эко-балка (60х60 мм) — выдерживает нагрузку до 500 кг.

3. Евро-балка (90х90 мм) — рассчитана на вес до 800 кг.

4. Макс/Гранд балка (130х130 мм) — для массивных раздвижных систем до 2200 кг.

В стандартный комплект входят направляющая, роликовые опоры, ловители (верхний и нижний), кронштейн и концевой ролик. Если вы планируете в будущем монтировать привод, лучше прикрепить зубчатую рейку еще до финальной покраски каркаса.

Фундамент: основа конструкции

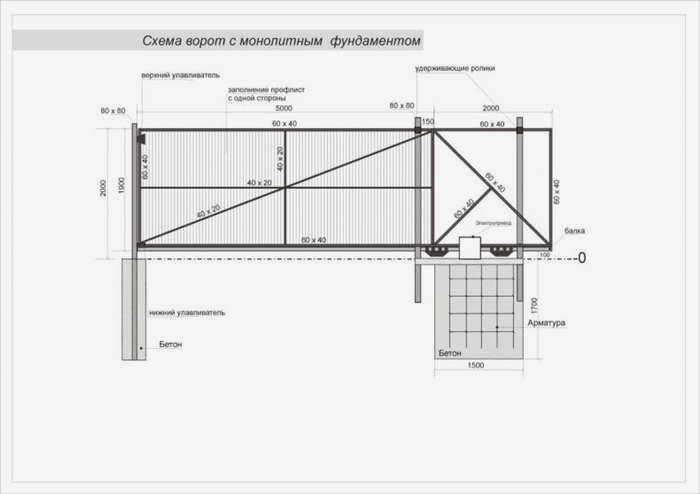

Проект ворот невозможен без устройства основания. Существует два основных типа фундамента: бетонная лента с закладной или винтовые сваи. При использовании свай (например, 108х2000 мм) их необходимо вкручивать ниже глубины промерзания грунта (для Москвы это около 1500–1600 мм). К верхушкам свай привариваются закладные оголовки из уголка, к которым крепится швеллер (сечением 16–20 см). Длина швеллера должна соответствовать половине ширины проема.

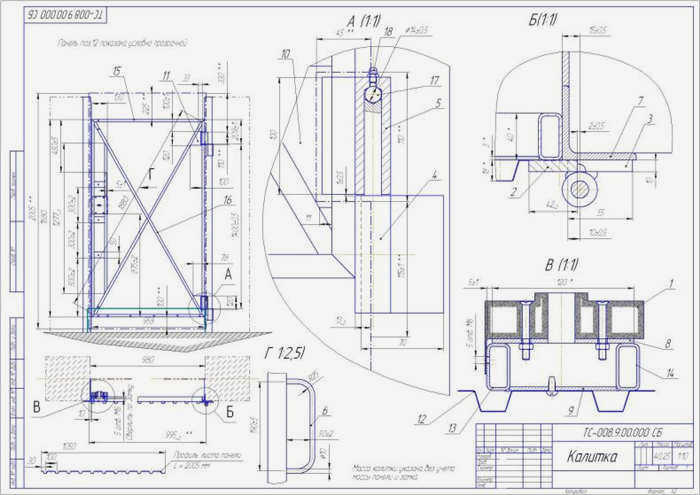

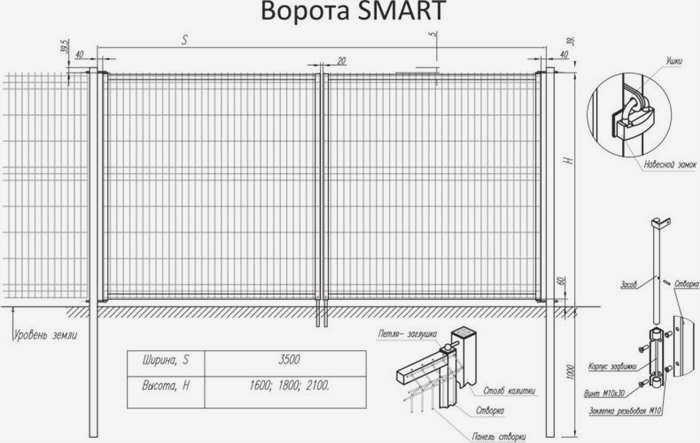

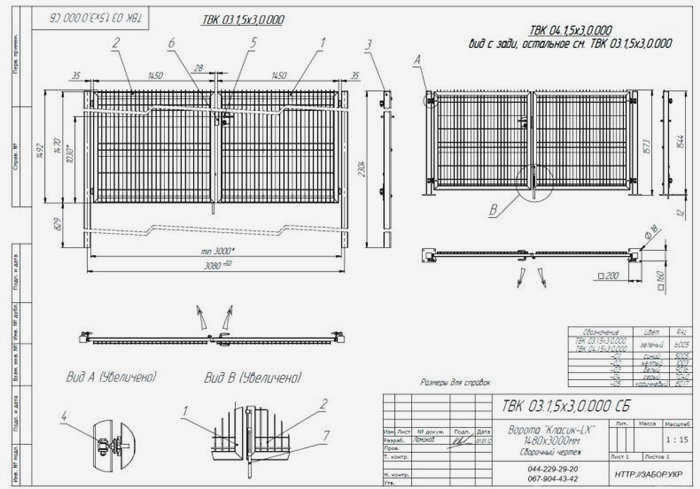

Пошаговый алгоритм сборки каркаса

Сначала подготовьте площадку и выложите ровную плоскость из досок. Вырежьте детали внешнего контура под углом 45 градусов для идеальной стыковки. После сварки периметра обязательно проверьте диагонали: они должны быть строго равны, иначе ворота будет перекашивать.

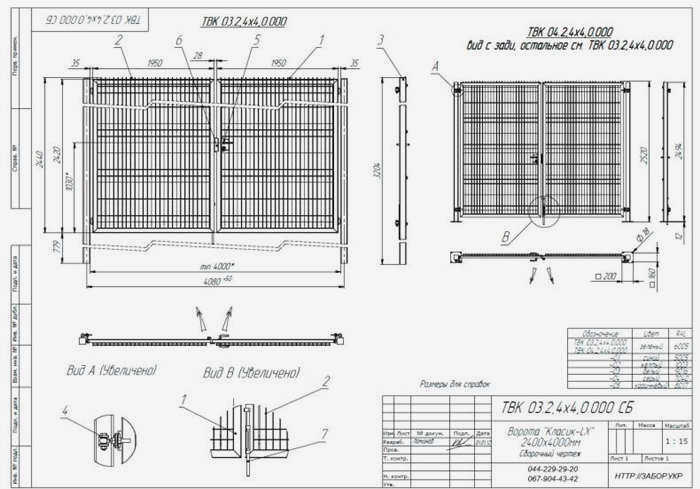

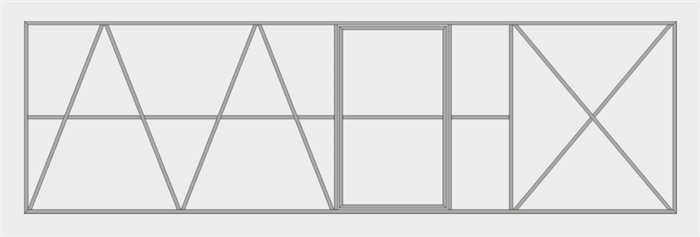

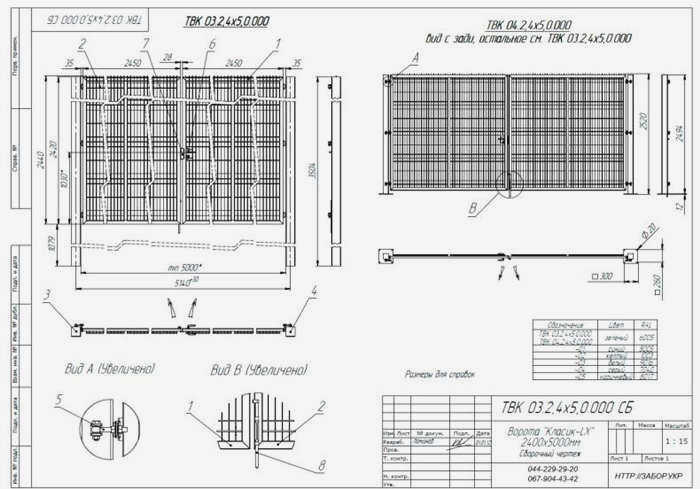

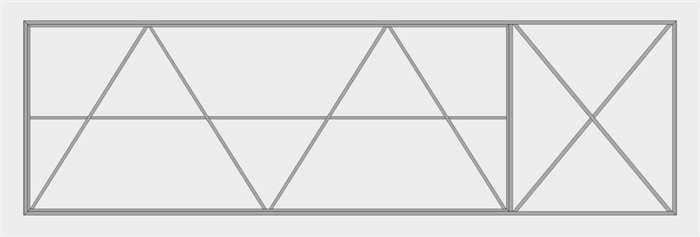

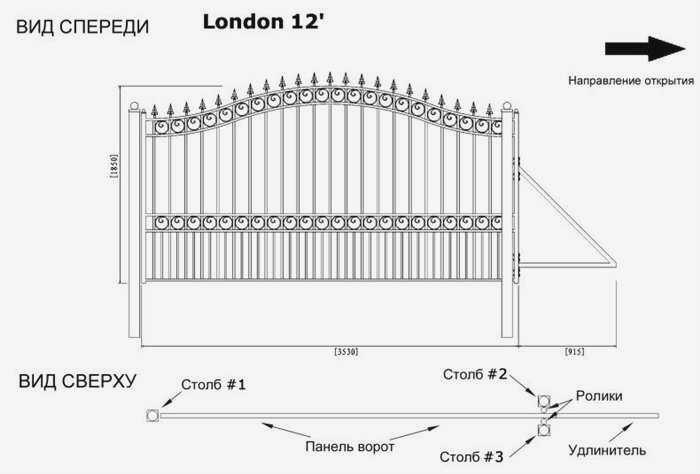

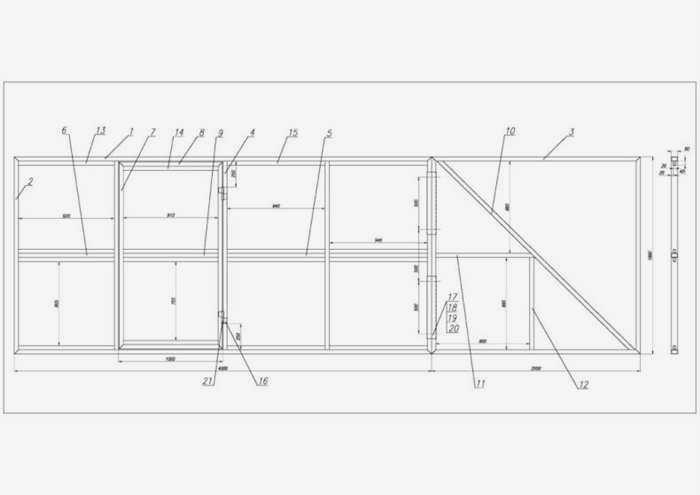

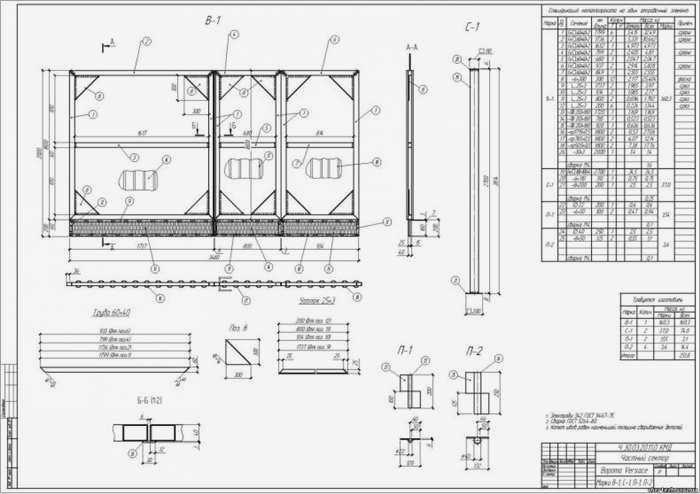

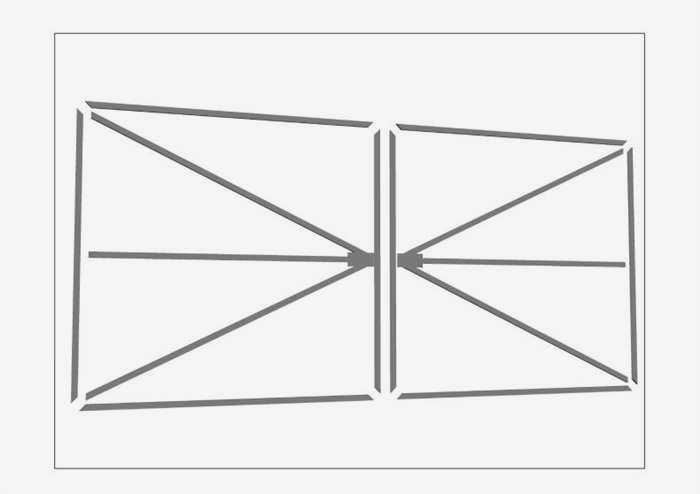

Внутри основного прямоугольника привариваются распорки (укосины) из трубы меньшего сечения. Если планируете обшивать ворота профнастилом, приварите к каркасу полосы шириной 25 мм — на них листы крепятся саморезами или заклепками «заподлицо». Это важно: не крепите обшивку внахлест снаружи рамы, так как верхние ролики зажимают конструкцию с двух сторон, и лишний объем металла помешает свободному ходу.

После сборки каркаса выполните следующие этапы:

• Зачистка сварных швов болгаркой;

• Обезжиривание и грунтовка (можно использовать автомобильный противокоррозионный грунт);

• Финальная покраска эмалью.

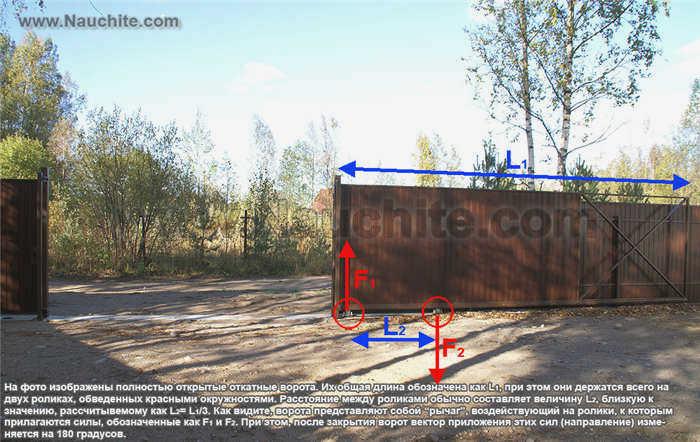

При установке на ростверк следите, чтобы ответственный столб и линия отката были строго на одной оси. Даже отклонение в 10 см приведет к тому, что ворота не смогут полностью открыться или будут задевать ограждение. Провис конструкции при правильном проектировании не должен превышать 1 см.
