Каркас фахверкового дома: устройство и конструктивные особенности

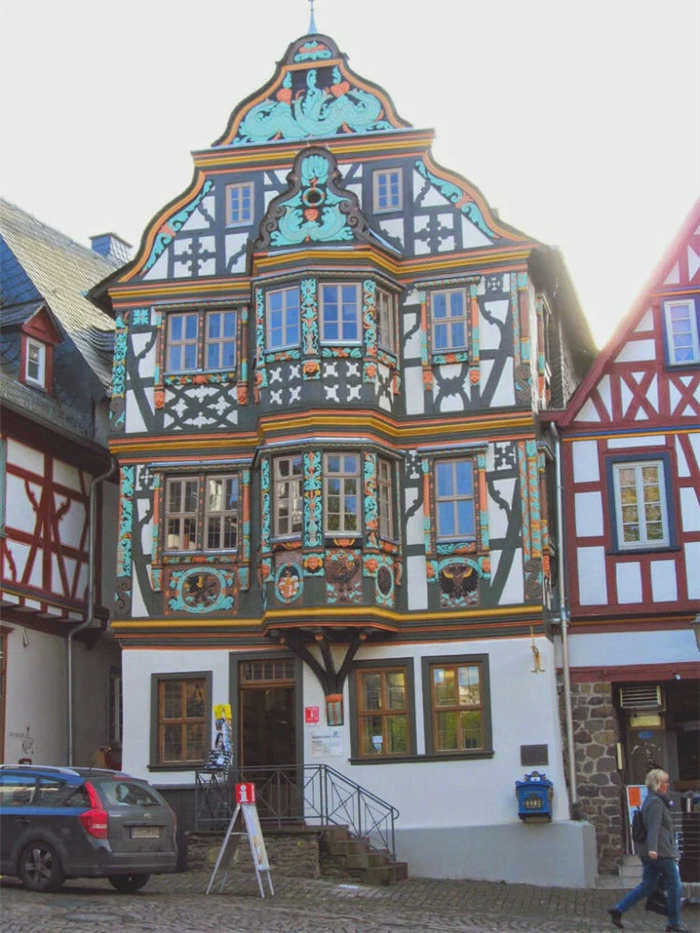

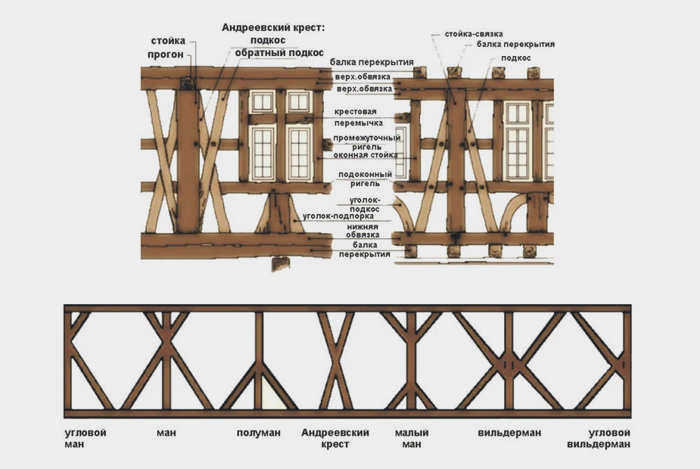

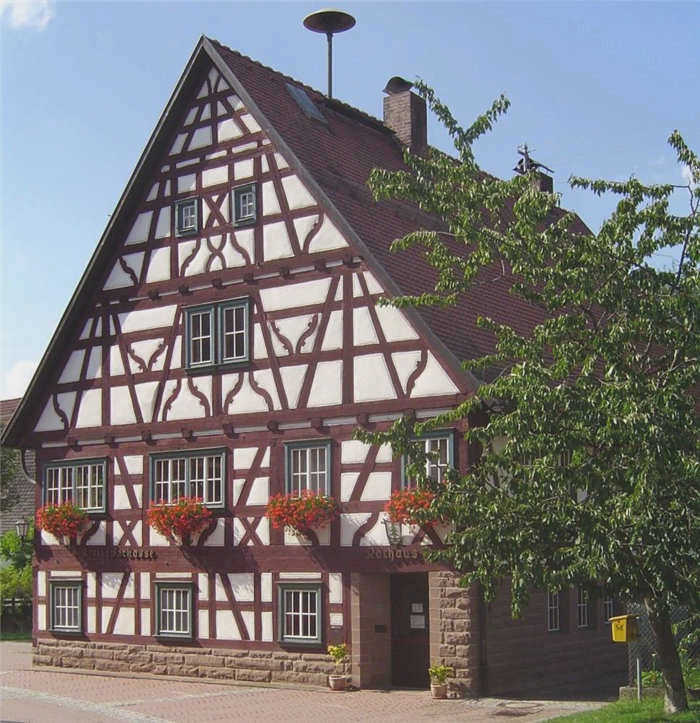

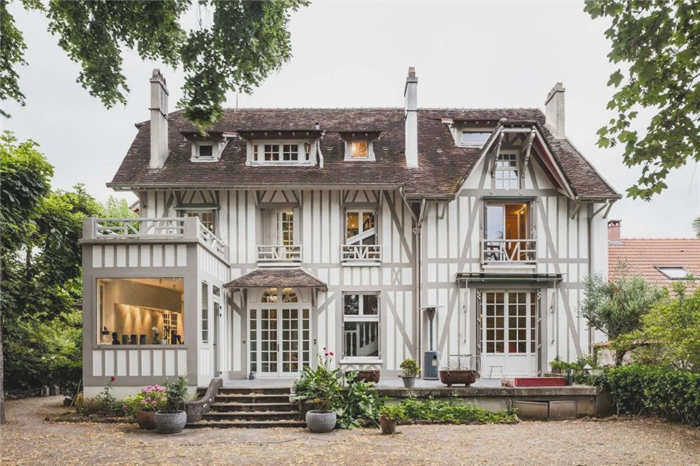

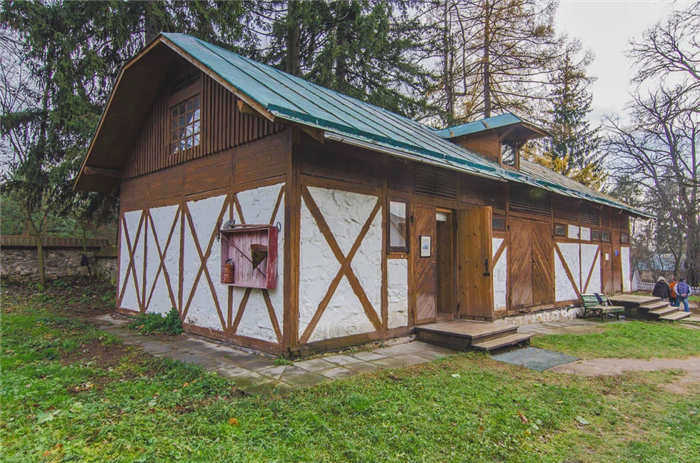

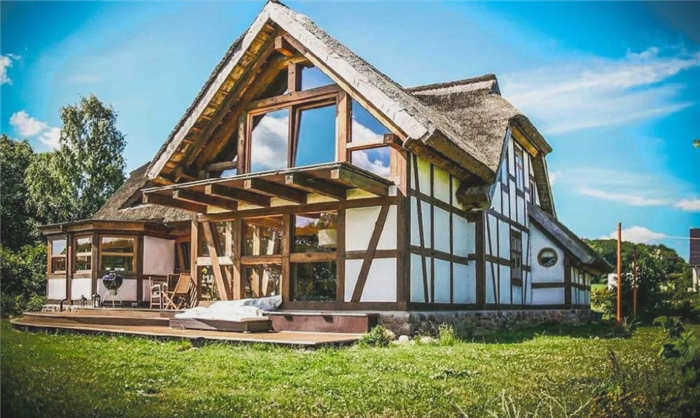

Каркас фахверкового дома представляет собой несущую конструкцию из деревянных элементов, которая выполняет роль «скелета» здания и остается видимой как на фасаде, так и внутри помещений. В отличие от классического каркасного строительства, где стойки прячутся под отделкой, в фахверке балки являются главным архитектурным акцентом. Основу составляют вертикальные стойки, горизонтальные ригели (обвязки) и диагональные раскосы, которые обеспечивают жесткость всей системы.

Технология против стиля: в чем разница

Часто возникает путаница между фахверком как архитектурным стилем и фахверком как инженерным решением. Стиль — это лишь визуальный прием. Можно обшить обычный сруб или кирпичную кладку декоративными рейками, имитируя немецкий вид. Это создаст нужную эстетику, но не даст преимуществ технологии.

Настоящая технология фахверка подразумевает наличие несущего каркаса, который берет на себя всю нагрузку от крыши и перекрытий. Это позволяет отказаться от внутренних несущих стен. Благодаря такой схеме в домах реализуется концепция open space: можно создавать просторные комнаты с пролетами до 6 или даже 7 метров без промежуточных опор.

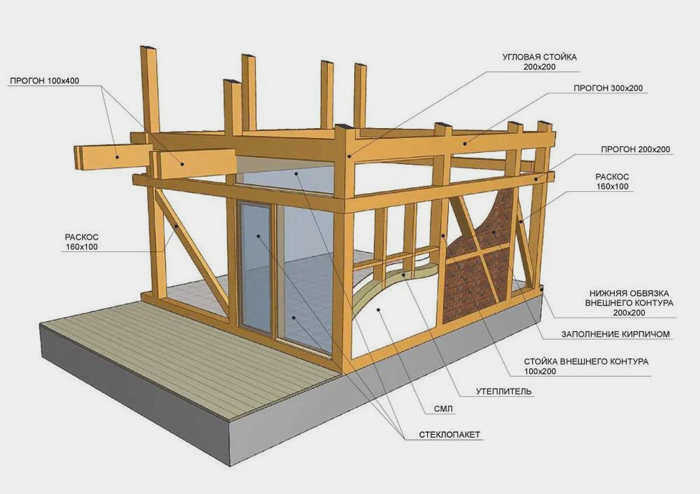

Конструктивные особенности каркаса

Современный фахверковый каркас строится не из сырого дерева, а из высокотехнологичных материалов. Использование клееного бруса хвойных пород — стандарт отрасли. Такой материал проходит камерную сушку и заводскую обработку, что исключает деформацию и усадку.

Размеры элементов зависят от этажности здания:

• Для одноэтажных домов сечение бруса составляет примерно 16х16 см.

• При строительстве многоэтажных конструкций используются элементы до 28х28 см.

Соединения деталей выполняются максимально точно. В классической схеме применяются методы врезки, соединения «шип-паз» или использование нагелей. Однако современные инженеры часто интегрируют металлический крепеж: стяжные шпильки, стальные уголки и разъёмные кронштейны. Это повышает устойчивость конструкции при сложных погодных условиях.

Варианты заполнения стеновых проемов

Каркас образует ячейки, которые необходимо заполнить материалом в зависимости от климата и бюджета. Существует три основных подхода к заполнению «пирога» стены.

Щитовое (панельное) заполнение

Это наиболее распространенный вариант для регионов с холодными зимами. Между стойками монтируются утеплители, такие как минеральная вата, PIR-плиты или пенополистирол. Снаружи каркас обшивается жесткими листами: ОСП (OSB), цементно-стружечными плитами (ЦСП) или водостойкой фанерой. Изнутри устанавливается гипсокартон. Такая стена обладает высоким сопротивлением теплопередаче, что критично для жилого дома.

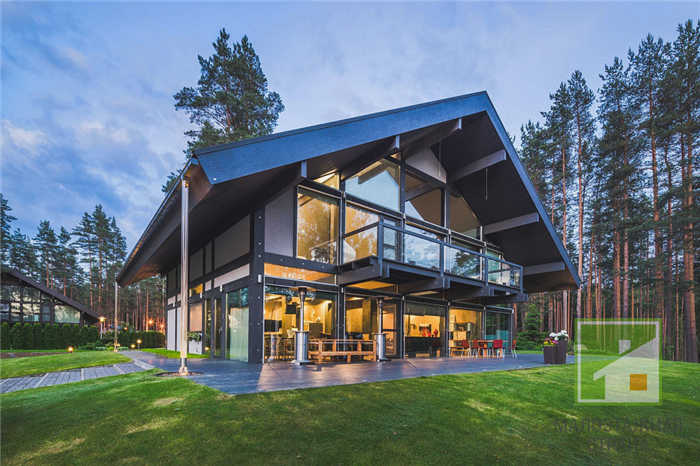

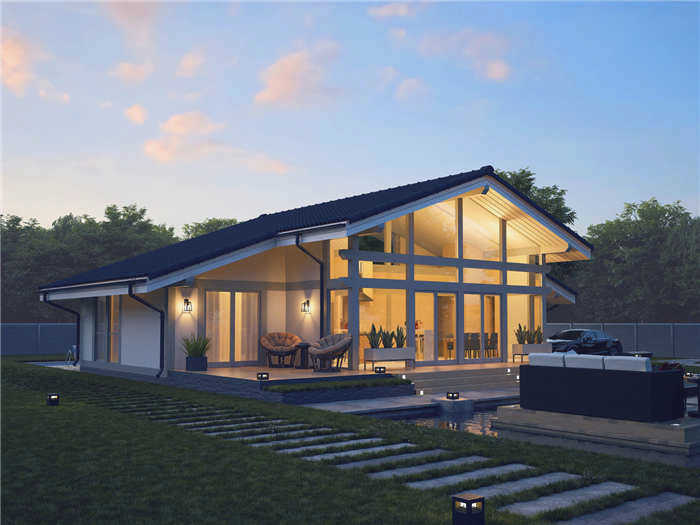

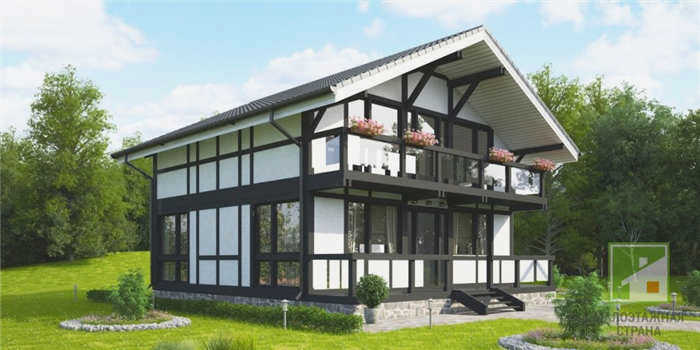

Стеклофахверк

Этот вариант выбирают для создания максимально светлых пространств в стилях хай-тек или неоконструктивизм. Площадь остекления может достигать 75% от площади стен. Используются только энергоэффективные двухкамерные стеклопакеты с низкоэмиссионным покрытием и заполнением аргоном. Для безопасности на стекла обязательно наклеивают антивандальную пленку: в случае удара стекло не рассыплется на острые осколки, а останется висеть в пластиковой основе.

Заполнение ячеистыми блоками

Некоторые застройщики используют керамоблоки или газобетон для заполнения просветов между балками. Это позволяет совместить эстетику фахверка с массивностью каменных стен. Однако здесь важно следить за толщиной каркаса: чтобы блок поместился, сечение бруса должно быть достаточным, иначе возникнут проблемы с теплоизоляцией и герметичностью стыков.

Фундамент и кровля

Поскольку фахверковый дом имеет относительно небольшой вес по сравнению с каменными зданиями, требования к основанию ниже. Чаще всего применяют мелкозаглубленные бетонные ленты или сваи (особенно на заболоченных участках). Важно, чтобы фундамент был жестким и надежным, так как любая подвижка основания может привести к трещинам в стеклянных панелях.

Кровля должна защищать деревянный каркас от влаги. Оптимально использовать материалы с хорошей гидроизоляцией: металлочерепицу или гибкую (битумную) черепицу. При проектировании скатной крыши важно предусмотреть широкие выносы, чтобы осадки не попадали непосредственно на стыки балок и заполнения стен.

Эксплуатация и уход

Долговечность фахверка напрямую зависит от защиты древесины. Даже самый качественный клееный брус требует регулярного обновления защитных пропиток, масел или лаков. Если каркас не будет вовремя обрабатываться антисептиками и огнезащитными составами, влага может привести к разрушению узлов соединений.

Срок службы современного дома при правильном обслуживании составляет около 50 лет. При этом использование высококачественных материалов позволяет избежать серьезных проблем с усадкой: она не превышает 1–2%, что дает возможность начинать чистовую отделку практически сразу после завершения монтажа каркаса.
