Какой шаровый кран выбрать для отопления: основные параметры

Для выбора шарового крана в систему отопления необходимо ориентироваться на три ключевых параметра: материал корпуса (латунь), номинальное давление (PN) и тип прохода (полнопроходной). Для частных домов с автономным отоплением достаточно моделей с рабочим давлением PN16. При подключении к централизованным сетям следует выбирать арматуру с показателем не ниже PN25–30, так как в городских магистралях возможны гидроудары и резкие скачки давления.

Технические характеристики: как читать маркировку

При покупке на корпусе детали вы встретите буквенные обозначения. Без их понимания невозможно подобрать элемент, который не лопнет при первом пуске котла. Маркировка DN (диаметр номинальный) указывает внутренний диаметр прохода в миллиметрах. Этот параметр должен строго соответствовать диаметру вашей трубы. Если используется труба 20 мм, требуются краны с соответствующим сечением.

Маркировка PN (давление номинальное) определяет максимальную нагрузку, которую выдерживает устройство в барах или атмосферах. Тип резьбового соединения также критичен для монтажа. Существует три основных варианта:

• Внутренняя — Наружная (ВР-НР).

• Внутренняя — Внутренняя (ВР-ВР).

• Наружная — Наружная (НР-НР).

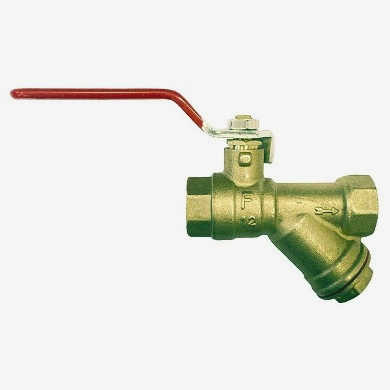

Для подключения бытовой техники, например стиральной машины, часто используют краны с резьбой 1/2 x 3/4. Для радиаторов чаще всего применяются модели 3/4 дюйма, что подходит для труб диаметром около 20 мм. Если вам нужно иметь возможность быстро отсоединить котел или фильтр для обслуживания, ищите модели со «сгоном» (американкой). Это разъемное соединение с накидной гайкой позволяет снять прибор без разбора всей резьбовой трассы.

Классификация по пропускной способности

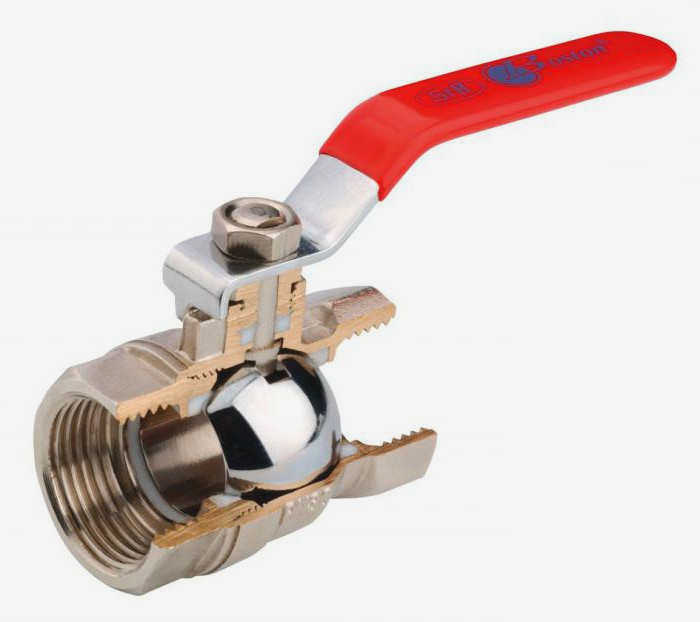

Шаровая арматура делится на полнопроходную и стандартнопроходную. Это фундаментальное различие влияет на гидравлическое сопротивление системы. В полнопроходных моделях диаметр отверстия в шаре практически равен внутреннему диаметру трубы, достигая 90–99% пропускной способности. Такие краны обеспечивают максимальный поток теплоносителя без потери напора.

Стандартнопроходные устройства имеют отверстие в шаре на один типоразмер меньше диаметра трубопровода. Пропускная способность здесь составляет от 70 до 90%. Это может создать «узкое место», снижая эффективность работы насоса и радиаторов. Выбирайте полнопроходные варианты для магистральных линий.

Материал корпуса: латунь против силумина

Качество металла определяет срок службы всей инженерной системы. Самым надежным материалом является латунь, оптимальное обозначение — CW617N. Латунные краны тяжелые и устойчивы к коррозии. Они способны работать при температурах до 200 °C. При производстве качественного сплава соблюдается пропорция меди и цинка примерно 3 к 2.

Силумин — это дешевый сплав алюминия с кремнием, который часто выдают за латунь. Его легко распознать по серебристому цвету и малому весу. Силуминовые изделия хрупкие. Они могут треснуть даже в процессе затягивания гаечным ключом или разрушиться от воздействия горячей воды через год эксплуатации.

Проверьте кран магнитом. Если он прилипает, перед вами сталь. Сталь подвержена коррозии во влажной среде, что недопустимо для отопительных контуров. Качественная латунь на магнит не реагирует.

Важное ограничение: кран или вентиль?

Главная ошибка начинающих монтажников — попытка использовать шаровой кран для регулировки температуры. Запорно-регулирующая арматура подразумевает разные задачи, и подменять один тип другим нельзя. Шаровые краны и вентили — это два разных вида запорной арматуры.

Шаровый кран предназначен только для быстрого и полного перекрытия потока в двух положениях: открыто или закрыто. Если оставить его в промежуточном положении, поток воды со временем сточит гладкую поверхность шара и фторопластовые седла. Это приведет к потере герметичности.

Для плавного изменения подачи теплоносителя используются вентили или термостатические клапаны. Вентильные системы позволяют дросселировать поток без повреждения механизма, так как уплотнение штока не трется о поток в промежуточных положениях. Если вам нужно контролировать нагрев радиатора, установите термостатический клапан с термоголовкой на подачу. Он работает по принципу расширения вещества внутри сильфона: при повышении температуры давление на шток растет, и подача воды уменьшается.

Конфигурация подключения к радиатору

Форму корпуса выбирают исходя из того, как труба подходит к отопительному прибору.

1. При боковом подключении из стены устанавливают угловой кран (корпус изогнут на 90°).

2. Если труба поднимается вертикально из пола, используют прямой кран.

3. Для труб, идущих вдоль стены параллельно полу, подходит осевой (аксиальный) вариант.

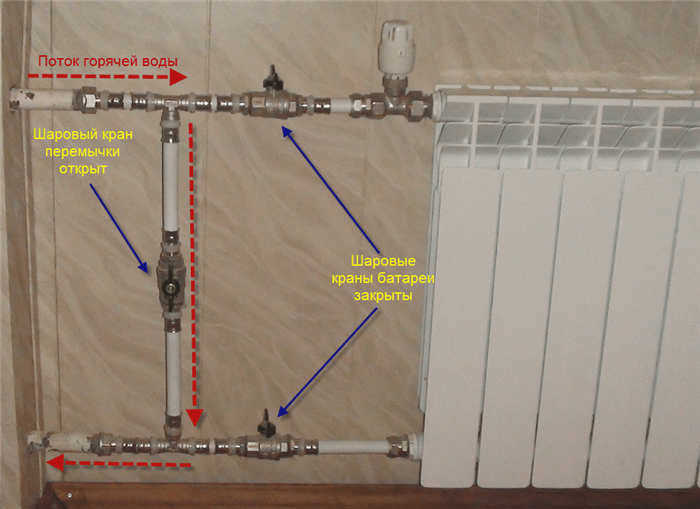

В двухтрубной системе стандартный комплект — термоклапан на подаче плюс запорно-настроечный (балансировочный) клапан на обратке. В однотрубной «ленинградке» радиатор обязательно подключают через байпас (перемычку). Без этого при перекрытии одного прибора остановится весь стояк ниже по течению. Диаметр байпаса обычно берут на один шаг меньше диаметра стояка.

Эксплуатация и профилактика

Даже качественный кран может «закиснуть» из-за солевых отложений или взвешенных частиц в воде. Чтобы избежать этого, рекомендуется раз в месяц полностью закрывать и открывать кран несколько раз. Это смачивает поверхность шара теплоносителем и гарантирует работоспособность механизма в аварийной ситуации.

При выборе рукоятки отдавайте предпочтение металлическим рычагам или компактным «бабочкам». Бабочка удобна, если мало места у стены, но рычаг практичнее для преодоления усилия, если кран долго не использовали. Пластиковые ручки могут деформироваться от нагрева. Поворот должен быть свободным. Если для открытия требуется чрезмерное усилие, лучше заменить изделие сразу.
