Каким кабелем провести проводку в деревянном доме: виды негорючих кабелей и способы их безопасной прокладки

Комфорт вашего дома неразрывно связан с его электроснабжением. Поэтому важно, чтобы ваша электрическая система работала надежно и бесперебойно. Поскольку деревянные и бревенчатые здания являются наиболее сложными для проводки в этом отношении, вам необходимо знать, как обеспечить безопасность вашего дома с помощью различных типов проводки по дереву.

Мы покажем вам, как правильно выбрать кабель для полной защиты легко воспламеняющегося здания. Мы предлагаем, как избежать рисков, связанных с неправильно выполненным электромонтажом. В нашей статье мы описываем марки изделий, подходящих для монтажа, и даем рекомендации по выбору сечения кабеля.

Содержание

Конструктивные особенности негорючих кабелей

Прежде всего, электропроводка в деревянном здании должна соответствовать требованиям ПУЭ. Для этого используются негорючие типы кабелей, которые прокладываются в специальных системах. Невоспламеняющиеся кабели в соответствии с ГОСТ 31565-2012Существует несколько типов строительства.

Рассмотрим все типы конструкций негорючей кабельной конструкции:

Продукты, которые не распространяют горение при одиночной проводке.
Кабели – которые не распространяют пламя в случае сгруппированных кабелей.
Тип ng-LS – То же самое, но с низким уровнем выброса газа и дыма.
Кабели НГ-ВЧ – Как и выше, но без газового коррозионного воздействия горения и тления в групповой проводке.
Тип ng-FRLS – Огнестойкий, невоспламеняющийся, с низким выделением газа и дыма при групповой укладке.
Кабели НГ-ФРВЧ – Негорючий, невоспламеняющийся с низким выделением газа и дыма при групповой проводке.
Тип ng-LSLTx – Невоспламеняющиеся при групповой прокладке кабели с низким газо- и дымовыделением и низкой токсичностью продуктов горения.
Кабели Ng-HFLTx – Негорючие кабели с групповым методом прокладки, без газообразных коррозийных веществ при горении и тлении, с низкотоксичными продуктами горения.
Тип ng-FRLSLTx – Невоспламеняющийся с низким газо- и дымовыделением при групповой проводке, с низкой токсичностью продуктов сгорания.
Кабели Ng-FRHFLTx – Негорючие кабели без устойчивого горения при пучковой проводке, без газообразных коррозионных выбросов при горении и тлении, с низкотоксичными продуктами горения.

Обратите внимание, что часто используемое выражение “негорючие кабели” звучит некорректно. Оно часто относится к огнестойким, негорючим изделиям, кабелям с огнестойкими покрытиями.

Кабели, не имеющие огнезащитного покрытия при любом типе монтажа, немедленно прекращают функционировать при воздействии огня, поскольку изоляция и оболочка сгорают или плавятся. В случае пожара огонь не должен распространяться через любой тип кабеля или проводника.

Огнестойкие электроустановочные изделия сохраняют свою способность функционировать в случае пожара в течение определенного периода времени. В этом заключается фундаментальное различие между двумя типами кабеля.

Чтение маркировки кабеля

Все виды негорючих кабелей, выпускаемых отечественными производителями, имеют в своем обозначении буквенное сочетание “нг”. Буква указывает на принадлежность изделия к огнестойкой кабельной продукции.

В маркировке также используются следующие символы, характеризующие поведение при горении:

LS – Низкое выделение дыма и гари.
LSLTx – Низкий уровень выбросов дыма и газа, низкая токсичность выбросов.
ВЧ – При сгорании или тлении не выделяются коррозионные газы. Эти продукты не содержат галогенных добавок, таких как бром, фтор, хлор или другие неметаллы.

Для выполнения проводки по деревянным поверхностям в частном доме кабель, маркированный буквой “нг”, подходит только по своим параметрам. Если необходимо максимально обеспечить безопасность людей в случае эвакуации, лучше взять более дорогие изделия – “LS”, “LSLTx”, “HF”.

Кабель ВВГнг устойчив к воздействию высоких температур, так как для его производства используется поливинилхлоридный пластикат без галогенных добавок. Этот тип характеризуется идеальным соотношением цены и качества. Устанавливается в местах с достаточно высоким риском взрыва. Работа систем, в которых используются эти кабели, более 180 минут.

Подробная информация о кабеле ВВГнг и его типе LS

Этот наружный кабель используется для питания стационарного и мобильного электрооборудования. И VVGng, и LS могут выполнять свои задачи в разных условиях.

Основными свойствами последнего являются:

Влагостойкость. Может работать в помещениях с повышенной влажностью.
Можно укладывать на большой высоте.. С его помощью электрические кабели можно прокладывать под землей, в шахте.
Огнестойкость .. Он не только не способствует горению, но и не дымит при контакте с огнем.
Высокие технические свойства .VVGNG LS может использоваться в нефтяной и химической промышленности.

Технические параметры изделий этой серии различны. Согласно стандартам, значение напряжения допустимого тока составляет 0,6 В. На практике можно найти кабели с более высокими значениями этого параметра. Частота тока составляет максимум 50 Гц.

Эти изделия гибкие, а их изоляция настолько прочная, что повредить ее практически невозможно. Срок службы кабелей этой серии составляет до 30 лет.

Все кабели ВВГнг, включая кабели LS, являются силовыми кабелями. Они изготавливаются из меди. Максимальное количество проводников – пять. Двухъядерные продукты чаще всего используются в домах. Минимальное сечение всех изделий серии VVG составляет 1,5 мм².

Наиболее распространенный цвет внешней изоляционной оболочки – черный, но встречается и белая изоляция.

Символы в обозначении VVGng означают:

В – материал виниловой оболочки;
Г – кабель имеет “голый” проводник с защитой в виде двойной ПВХ изоляции;
– невоспламеняющийся.

Отсутствие символа “A” в маркировке означает, что кабель изготовлен из меди. LS и полностью слабый дым указывает на то, что продукт не воспламеняется. Цена за метр зависит от количества проводников и их сечения. Для трехфазного напряжения используется кабель типа “витая пара”.

ВВГНГ LS строится из одножильных или многожильных проводников. Геометрия сердечника может быть круглой или секторной. Не рекомендуется для подземной установки без специальной защиты. Чтобы защитить кабель от распространения огня, его используют для укладки проводников в специальные пучки.

VVGNG LS используется при температурах от 30 °C до 50 °C, и его свойства остаются неизменными даже при нагреве проводников до +400 °C.

Если кабель цел и имеет однопроволочные жилы, его можно согнуть до монтажного радиуса, равного десятикратному наружному диаметру. Для многожильных проводников максимальный радиус составляет 7,5 раз больше внешнего диаметра.

Правила и формулы, используемые для расчета сечения кабеля, приведены в следующей статье, которую мы настоятельно рекомендуем вам прочитать.

Что нужно знать о сечении кабеля?

Это определяется текущим значением. Если сечение и нагрузка не соответствуют друг другу, возникают короткие замыкания и пожары. Например, если планируется закрытая проводка и номинальный ток составляет 16 A, требуется кабель с минимальным сечением 2 мм². Для номинального тока 25 A, 4 мм².

Кабели необходимо выбирать в соответствии с группами распределения и планируемой нагрузкой. Для электрических розеток необходим кабель с медными жилами сечением 2,5 мм². Максимальная суммарная мощность составляет 4,6 кВт.

Мощные бытовые приборы должны подключаться кабелем с сечением 4 мм². Такие приборы должны быть подключены к одной розетке и не должны быть подключены к другой группе.

Выводы и полезное видео по теме

Отличная вещь для электромонтажа в пожароопасном доме:

Выбор правильного кабеля для проводки в деревянном доме имеет решающее значение для безопасности его обитателей. В связи с высокой пожароопасностью такой конструкции следует использовать кабели марки высокой надежности..

Не забывайте, что кабели и приборы не должны соприкасаться с деревом. Если вы правильно подберете кабель и будете следовать рекомендациям, производительность, долговечность и безопасность вашего кабеля гарантированы.

Расскажите нам о том, как вы выбирали кабели для питания вашего сельского деревянного дома. Поделитесь интересными технологическими нюансами, которые будут полезны посетителям сайта. Пожалуйста, оставляйте комментарии в поле ниже, задавайте вопросы, размещайте фотографии, связанные с темой статьи.

Провода дома и на даче Статья

Большинство людей не задумываются о том, какие кабели необходимы в их квартирах или домах. Либо они проложены уже давно, либо просто нанимают электриков, чтобы те сделали все как надо. Однако для разных целей нужны разные кабели, и нет гарантии, что электрик сделает все правильно. В этой статье мы рассмотрим наиболее распространенные виды использования проводов и то, какие из них будут наилучшим выбором.

Какой тип шнура необходим для электроплиты?

Во многих российских кухнях до сих пор стоят газовые плиты, но в последнее время их активно заменяют более безопасными электрическими аналогами, хотя они и стоят дороже. Кроме того, газ доступен не везде, поэтому у людей может не быть выбора. Подумайте, какой тип шнура необходим для плиты, если он не входит в комплект поставки. Это часто случается даже при покупке нового прибора в магазине. В этом случае необходимо определиться с материалом, сечением и конкретным типом проводника.

На вопрос о материале, в правилах эксплуатации (ПУЭ) четко указано, что следует использовать только медь, а алюминиевые проводники не рекомендуются. Критерием для выбора сечения проводника является мощность устройства и тип сети (однофазная или трехфазная). Не все современные плиты могут быть подключены к однофазной сети – это стоит учитывать при покупке (и подключении к электросети вашего дома).

Типичная электрическая плита имеет мощность от 2 до 8 кВт и более (в зависимости от количества одновременно используемых нагревательных элементов). В соответствии с рекомендациями правил устройства электроустановок и надлежащей практикой площадь поперечного сечения должна выбираться следующим образом:

В однофазной сети для прибора мощностью 5-7,5 кВт – 4 мм²;
6 мм² для сети того же типа и более мощного прибора (7,5-10 кВт);
Для трехфазного подключения в большинстве случаев подходит кабель сечением 2,5 мм².

Рекомендуемые типы аксессуаров для установки электроплит – КГ (гибкий кабель) или ПВС (виниловый соединительный кабель). Если мощность плиты неизвестна (напр. прибор был куплен готовым), или если владелец хочет застраховать себя и выбрать кабель с запасом, то хорошим выбором будет КГ 3х6 или ПВС 3х6. Первое число – количество проводников, второе – сечение в мм2.

От правильного выбора компонентов зависит, в частности, срок службы электроплиты. Какие проводники нужны, решает сам владелец, но важно не забывать о правилах монтажа и думать о пожарной безопасности. Ведь электрическая плита потребляет много энергии, поэтому пренебрегать ею точно не стоит.

Какую проволоку использовать для сауны

Очень часто владельцы загородных домов имеют на своих участках сауны. Эти помещения требуют освещения и иногда подключения электрического обогревателя. Для этого необходимо решить, какой тип проводки будет использоваться в сауне. Во время работы наблюдается очень высокая влажность и температура. Поэтому не следует выбирать первый попавшийся на глаза провод, он должен соответствовать поставленной задаче.

Температура в саунах может превышать 100 C, а влажность может достигать 90%. В зале можно использовать универсальные кабели ВВГ(нг) или NYM. Если сауна будет оборудована дровяной плитой (в отличие от электрической), ПВС также допустим. Сечение выбирается в зависимости от мощности подключаемых приборов. Для освещения обычно достаточно кабеля с сечением 1,5 мм². Непосредственно в паровой бане рекомендуется использовать термостойкие марки кабеля, выдерживающие нагрев до 170-180 С, а именно:

PRKA – это медный кабель с кремнийорганической изоляцией;
RKGM – с оплеткой из стекловолокна;
PVKV – устойчивый к высокой влажности с изоляцией из кремнийорганической резины;
PMTK – самая термостойкая модификация, выдерживающая температуру до 200 C. Они обычно используются для подключения электрических плит.

Наиболее бюджетным из вышеперечисленных вариантов является RKGM или его эквивалент SIF.

Хорошими альтернативами для бытовых моделей являются кабели Olflex Heat, Heluflon и Multitherm. Какой кабель для сауны выбрать из приведенного выше списка, определяется не только принципами монтажа, но и бюджетом покупателя. В этом случае важно найти баланс между экономичностью и пожарной безопасностью. Однако, на наш взгляд, в этом случае об экономии лучше не думать, так как стоимость кабеля (даже самого дорогого) будет просто несопоставима со стоимостью ванны.

Проводка для деревянного дома

Выбор кабелей для электропроводки в деревянных помещениях должен осуществляться с особой тщательностью, поскольку дерево – материал с высоким риском возгорания. Кроме того, в этом случае сечение кабеля должно быть увеличено.

Не каждый кабель подойдет для деревянного дома. Для проводки выбирайте кабели, которые с меньшей вероятностью могут быть повреждены перепадами температуры, например:

ВВГнг – бытовой медный кабель с ПВХ изоляцией, устойчивый к горению;
ВВгнг-LS – также устойчив к горению и почти не выделяет дыма при разрушении в условиях экстремальных температур;
NYM – немецкий медный кабель, более безопасный, чем ВВГ, обычно рекомендуется опытными электриками. Недостатком NYM является его более высокая стоимость. Он также чувствителен к ультрафиолетовому излучению, но поскольку наружная прокладка проводников вне кабельных каналов практически не используется в деревянных помещениях, этот недостаток не проявится;
РКГМ – это кабель кремнийорганического типа с дополнительной лакированной оплеткой из стекловолокна. Он может использоваться в условиях высокой влажности и выдерживает температуру до 180 C. Это непрактично для использования во всем доме, так как значительно увеличит бюджет ремонта. RCGM используется в ванных комнатах, банях и саунах.

Следует рассматривать только медные провода, поскольку их алюминиевые аналоги с сечением менее 16 мм2 запрещены Сантехническими правилами (ПУЭ). Наконец, какой провод делать в деревянном доме – это решает сам хозяин, но для предотвращения пожаров важно соблюдать ПУЭ и не экономить на материалах.

Какое сечение проводника мощностью 6 кВт необходимо

Выбор сечения проводника является важным этапом при монтаже электрооборудования. Часто возникает вопрос выбора проводника для конкретного напряжения, и здесь, как и во всех других случаях, существуют различные варианты. Чтобы определить этот показатель, достаточно знать

Максимальная мощность потребителей, которые будут подключены к участку сети;
Номинальное напряжение (220 В или 380 В);
тип прокладки кабеля (открытый или закрытый);
материал, из которого изготовлен кабель.

Предположим, что кабель будет использоваться для питания оборудования общей мощностью 6 кВт. Необходимое в этом случае сечение кабеля можно определить по таблицам, содержащимся в правилах монтажа (ПУЭ). В данном документе приведены значения допустимого тока для различных сечений проводников в зависимости от значений вышеуказанных факторов.

Чтобы определить ток нагрузки, разделите мощность на напряжение. Для мощности 6 кВт и напряжения 220 В это значение составляет чуть более 27 А. Согласно рекомендациям PUE, для однофазных сетей и открытой проводки подходит одножильный медный кабель сечением 2,5 мм². В случае закрытой установки требования к проводникам выше из-за меньшего теплоотвода. Для такого же подключения к электросети правильное сечение составляет 6 мм².

Если кабель не одножильный, необходимо учитывать возможность перегрева из-за близкого расположения проводов. Например, для трехжильного кабеля с резиновой изоляцией в однофазной системе сечение для той же мощности 6 кВт должно составлять 4 мм². Все расчеты приведены для медных проводников: правила эксплуатации запрещают использование алюминиевых изделий с сечением менее 16 мм². Исключением является замена одного участка кабеля, так как материалы не должны смешиваться.

Необходимо учитывать сечение кабеля мощностью 6 кВт и не пренебрегать безопасностью во имя экономии.

Какое сечение кабеля необходимо для 3 кВт

В правилах монтажа (PEEU) приведены таблицы для выбора сечения кабеля в соответствии с номинальными значениями непрерывного тока, которые могут возникать в зависимости от:

Номинальное напряжение (220 В или 380 В);
Материал проводника (медь или алюминий);
способ установки (закрытый или открытый).

Но для определения площади поперечного сечения в зависимости от мощности можно также использовать простую формулу. Тот факт, что сила тока определяется путем деления мощности на напряжение, говорит о том, какая площадь поперечного сечения необходима для прибора мощностью 3 кВт.

Как правило, приборы такой мощности подключаются к однофазной сети, поэтому результирующий ток составляет около 14 А. Согласно правилам монтажа, для обеспечения стабильной работы электроприборов в открытых установках следует использовать 1-2-жильный медный кабель с сечением 0,75 мм².

В случае скрытого монтажа проводки необходимо выбирать большее сечение, чтобы избежать проблем с низкой теплоотдачей. Подходящее сечение в этом случае составляет 1,5 мм². Опытные электрики обычно рекомендуют выбирать провода большего сечения (1 и 2 мм² соответственно). Это дороже, но вероятность пожара из-за неисправной проводки меньше. Мы также считаем, что всегда лучше иметь определенный запас, и это относится не только к сечению кабеля, но и ко всем электротехническим вопросам в целом.

Это значение также зависит от количества проводников в кабеле: чем больше проводников, тем большее сечение требуется для той же нагрузки, но для относительно небольшой нагрузки в 3 кВт разница не будет существенной.

Выбор в этом случае в большей степени зависит от материала проволоки. Как правило, не следует использовать алюминиевый провод с сечением менее 16 мм², но если необходимо заменить участок алюминиевого провода, можно использовать провода с сечением не менее 1-1,5 мм². Поэтому при решении вопроса о том, какое сечение кабеля 3 кВт необходимо, решающее значение имеет тип установки.

Выбор кабеля для наружной прокладки

Для установки электроприборов на крыльце или садовом участке первый попавшийся кабель не подходит. Наружные кабели особенно подвержены воздействию

ультрафиолетовое излучение;
мороз или жара;
влажность.

Следовательно, эти факторы необходимо учитывать при выборе кабеля для наружной прокладки. Конечно, вы не можете просто взять любой провод или кабель, который вы можете найти, но вам нужен тот, который предназначен для наружного использования.

В этом случае существуют рекомендации по установке (PUE), а также советы опытных специалистов:

СИП – это алюминиевый силовой кабель с полиэтиленовой изоляцией. Используется для установки в воздухе от входа в дом до фасада здания. Сечение для этого случая начинается от 16 мм², поэтому ПУЭ не запрещает его эксплуатацию, но вам придется дополнительно подумать о правильном подключении к электрической системе дома, которое должно быть медным (по тем же правилам).
Ввгнг-LS – медные кабели могут быть проложены везде для удобства использования. Этот универсальный кабель с достаточной термостойкостью подходит для прокладки в воздухе. Он должен быть защищен гофрированным кабелем или специальным кабелепроводом.
КГ – это медный кабель с резиновой изоляцией, более гибкий, чем ВВГ. Используется для установки на стенах и крышах.
(А)ВБбШв – бронированный медный или алюминиевый (маркировка А) кабель, который используется для подземной прокладки. В большинстве случаев этот способ установки является наиболее безопасным, если позаботиться о защите от возможных механических повреждений и действия животных (кротов).
NYM является немецким эквивалентом VVG. Используется для подземной прокладки в гофрированном кабелепроводе.

Это приемлемые варианты выбора кабеля для уличной прокладки. Решение о том, какой из них использовать в конкретном случае, должно приниматься на основе PUE и бюджета. В принципе, можно выбрать любой из этих вариантов, и если вам не нужна большая длина, разница в цене будет очень незначительной.

Электропроводка в деревянном доме – как правильно ее выбрать и установить

Почти ни одно место не осталось без электричества. Без него трудно представить себе настоящий комфорт в доме. Однако она неразрывно связана с безопасностью дома. Если ваш дом построен из дерева, важно ответственно подойти к выбору проводки. И выбор материалов играет не последнюю роль. В деревянном доме необходимо учитывать горючесть и способность древесины распространять огонь в качестве основы для электрической системы. В этой статье рассматриваются принципы выбора внутренней проводки.

Проводка в деревянном доме – выбор материалов и правил.

Под электропроводкой в доме понимается вся сеть, предназначенная для питания находящихся в нем электроприборов. Открытая проводка обычно не вызывает затруднений, поскольку она всегда на виду. Таким образом, можно вовремя обнаружить пожар и предотвратить его распространение. В этом случае несложно сделать проводку своими руками и по всем правилам.

Проводка заподлицо – это другое дело. Скрытые за рейкой или гипсокартонной облицовкой, они могут быть практически незаметны. Это затрудняет обнаружение чрезвычайной ситуации. Именно поэтому стоит подробнее рассмотреть требования к скрытым установкам.

Чтобы выполнить электропроводку в доме своими руками, вам понадобятся следующие материалы:

провод для электромонтажа в деревянном доме;
Устройства управления электропитанием потребителей – розетки и выключатели;
Устройства автоматической защиты электрических сетей перегрузок и коротких замыканий;
устройств и арматуры для обеспечения безопасной эксплуатации электрических линий.

Все компоненты выбираются в соответствии с типом и размером нагрузки цепи. Это главное условие для безопасной проводки. Ведь если не соблюдать правила выбора кабеля для проводки в деревянном доме, он может нагреться и загореться. И если автоматические устройства безопасности не срабатывают из-за слишком высоких параметров, то пожар не за горами. Розетки и выключатели, не рассчитанные на нагрузку, не будут работать должным образом. Контакты могут нагреваться настолько, что корпуса розеток и вилок плавятся.

Согласно Электротехнические кодексы – Кодексы электроустановок Электрические кабели в частных домах, проложенные за подвесными потолками и внутри встроенных перегородок, считаются скрытыми кабелями. Поэтому их необходимо носить с собой:

за потолками и в нишах в перегородках из горючих материалов – в металлических трубах и в закрытых каналах, при этом трубы должны быть способны к локализации, т.е. не должны распространять огонь;
за потолками и перегородками из негорючих материалов, в трубах и каналах из негорючих материалов и с негорючими кабелями, при условии, что кабели и проводка могут быть заменены.

Эти требования определяют использование различных устройств для безопасной эксплуатации электроустановок.

Как выбрать кабель для электропроводки в деревянном доме

При выборе кабеля для электропроводки в деревянном доме необходимо условно разделить весь жгут проводов на контуры. Для каждой цепи требуется свой тип кабеля. Прокладка всех цепей одним кабелем непрактична и неэкономична. Каждая цепь должна быть защищена выключатель и/или с устройством защитного отключения (УЗО) .

Для облегчения расчетов необходима электрическая схема всего здания. К заявлению следует приложить план этажа с обозначением электроприборов и оборудования, которые будут подключены к сети. На основании электрической схемы рассчитайте необходимые параметры для каждой цепи – сечение и длину кабеля.

После определения условий для прокладки внутренней проводки необходимо выбрать тип кабеля. Согласно ПУЭ, в деревянном доме внутренние проводки должны быть выполнены исключительно из медных проводов. Для силовых цепей рекомендуется использовать негорючие кабели для электропроводки в деревянном доме.

Из продукции отечественного производства лучше всего подходит продукция с маркировкой VVG-NG. Это кабель с однопроволочными медными жилами в двойной ПВХ-изоляции. Эта изоляция является огнестойкой и защищает материал проводника от повреждений, агрессивных сред и коротких замыканий.

Из импортной продукции для подключения рекомендуется использовать кабели, маркированные символом NYM. Его структура аналогична структуре VVG-NG. Они также не сильно отличаются по своим характеристикам.

Трехжильный кабель используется в однофазных силовых цепях. Наличие заземляющего проводника означает, что для каждой розетки не нужно делать отдельное заземляющее соединение. При подключении оборудования, работающего на трехфазном токе, используется кабель с четырьмя или пятью жилами, в зависимости от электрической схемы потребителя.

Сечение кабелей для электропроводки

Чтобы выбрать кабель для электропроводки в деревянном доме, необходимо определить, какой ток будет пропускать каждая цепь. Определив общую мощность приборов, подключенных к цепи, можно определить величину тока в цепи. Это легко сделать, разделив общую мощность на рабочее напряжение схемы.

Сетевой I = Вт общая / U рабочее напряжениегде

I сети – это ток, который возникает при подключении нагрузки,

W сумма – мощность всех нагрузок, подключенных к сети,

U рабочее напряжение сети.

Например, в цепи, питающей электрическую печь мощностью 3,5 кВт, величина тока составит

3500 ВТ / 220 В = 15,91 А,

в цепи, питающей холодильник мощностью 500 Вт, электрочайник мощностью 1,6 кВт и микроволновую печь мощностью 900 Вт, ток

(500 ВТ + 1600 ВТ + 900 ВТ) / 220 В = 13,63 А.

При расчете общей нагрузки необходимо учитывать допустимую одновременную работу потребителей в цепи. Для этого достаточно рассмотреть все процессы, происходящие в доме.

Например, телевизор, холодильник, водонагреватель, посудомоечная или стиральная машина могут работать одновременно с любым другим потребителем. Поэтому при расчете общей стоимости следует также суммировать все индивидуальные мощности.

А ручные электроприборы вряд ли можно использовать вместе. В конце концов, ни одна домохозяйка не сможет одновременно работать с электрической мясорубкой и электрической соковыжималкой. Однако если в доме есть два человека, которые пользуются этими приборами, рассмотрите возможность их одновременного использования.

Некоторые приборы или оборудование вообще не должны работать вместе. Например, не имеет смысла одновременно включать электрообогреватель и кондиционер в одной комнате. В этом случае необходимо учитывать только мощность прибора, создающего наибольшую нагрузку.

Сечение кабеля должно выбираться в зависимости от тока в цепи. В соответствии с пунктом 7.1.34 правил монтажа в зданиях должны использоваться медные кабели и провода. Для этого можно использовать стол.

Однако следует отметить, что в EMS указаны минимальные площади поперечного сечения кабелей.

Руководство по монтажу электропроводки

Помимо общих правил, содержащихся в электротехнических нормах и правилах, есть еще несколько моментов, которые необходимо учитывать. Это может показаться очевидным, но не все обращают внимание на такие детали:

Главное условие безопасной проводки – сечение кабелей должно соответствовать подключаемой нагрузке. Все кабели в цепи, защищенной одним автоматическим выключателем, должны иметь одинаковое сечение. Это должно соответствовать характеристикам выключателя, например, номинальному току.

Например, если общая нагрузка в однофазной цепи составляет 5,0 кВт, для всех ответвлений цепи следует использовать кабель с медными жилами сечением 2,5 мм². Согласно приведенной таблице, он способен выдерживать нагрузку до 5,9 кВт. Однако максимальный ток в цепи не должен превышать 27 A. Поэтому для защиты всей цепи необходимо установить автоматический выключатель с номинальным током 25А (это основное обозначение устройства).

Если провода и кабели регулярно нагреваются во время использования, это означает, что нагрузка превышает расчетную или кабели потеряли работоспособность. В обоих случаях их следует заменить.
Коммутационные устройства – розетки и выключатели – должны быть тщательно подобраны. Они должны быть согласованы с проводниками, кабелями и защитные устройства.

Например, при использовании кабеля 2,5 мм², защищенного автоматическим выключателем остаточного тока на 25 А, не допускается использование розеток на 16 А. Если нагрузка в этом случае превысит номинал розетки, она перегорит. В этом случае блок предохранителей не сможет защитить цепь. Если нет возможности установить розетку, подходящую для проводки и защитных устройств, цепь должна быть разделена на несколько ветвей, каждая из которых защищена отдельным автоматическим выключателем.

Клеммы розетки должны плотно прилегать к контактам вилки. В противном случае сопротивление току увеличивается, и контактные площадки нагреваются. При длительном протекании тока может возникнуть пожар.
Точки подключения и соединения должны быть доступны для осмотра и ремонта. Такие соединения должны выполняться только в специальных соединительных или распределительных коробках. Не допускается ответвление проводов к розеткам или выключателям.

Проще говоря, для каждой розетки необходимо “вытягивать” из коробки отдельный отрезок кабеля.

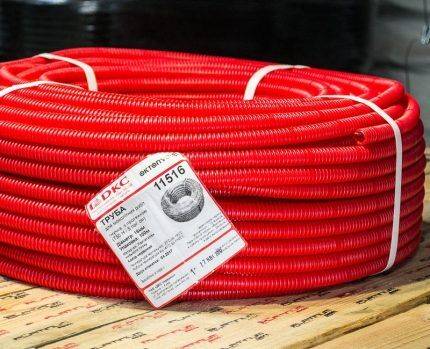

Трубы для электропроводки в деревянном доме должны быть соединены вместе в металлических распределительных коробках. Трубы соединяются с помощью резьбы или сварки для удлинения проводов.

Эти основные правила помогут избежать аварийных ситуаций при использовании электропроводки в частном доме. Это особенно важно, если здание построено из легковоспламеняющихся материалов. Правильная проводка в деревянном доме обеспечит его сохранность навсегда.

Монтаж электропроводки в деревянном доме

Одной из самых важных частей электрической системы является прокладка проводки в деревянном доме. Вся сложность связана с прокладкой кабельного канала через деревянную стену. Поскольку в таком месте кабель может подвергаться механическому воздействию и влиянию окружающей среды, необходимо обеспечить его защиту.

Если распределительный щит расположен вне одноквартирного дома, кабель должен быть проложен через стену медным кабелем в стальной трубе. Его сечение должно быть достаточным для обеспечения всех электроприборов достаточным током.

Типичный односемейный дом представляет собой электроустановку со средней потребляемой мощностью 15 кВт – три фазы по 5 кВт каждая. Учитывая, что большинство электроприборов в доме однофазные, сечение кабеля должно быть не менее 2,5 квадратных миллиметров. Однако для такой требовательной установки лучше использовать кабель с квадратным сечением 4,0 мм. Поскольку длина вводов обычно небольшая, перерасход средств будет минимальным.

Необходимо принять меры по изоляции такого перехода. В противном случае холодный воздух снаружи будет уходить через щели между трубой и деревянной стеной, а также между материалом трубы и кабелем. Зимой внутренние помещения дома быстро охлаждаются. Протечки можно устранить, используя негорючие теплоизоляционные материалы – минеральную вату, асбест.

Провода после ввода в дом должны быть подведены к распределительному щитку. От него должны быть выведены подводящие линии к потребителям. В шкафу распределительного устройства должно быть достаточно автоматических выключателей и устройств защитного отключения, чтобы обеспечить надежную защиту каждой цепи.

Если ввод выполнен кабелем, который получает энергию от столба – наиболее распространенными являются алюминиевые кабели СИП – он также выполняется в трубе прямо в дом. Внутри здания кабель прокладывается к распределительной панели.

Дополнительная защита кабеля

Дополнительная защита кабеля подразумевает ряд мер. Часть из них должна быть выполнена уже на этапе проектирования кабельной системы. Другая часть выполняется на этапе прокладки кабеля.

При проектировании кабель следует размещать в месте, наименее подверженном повреждениям – под потолком или на стенах на высоте не менее 2,0 м от пола. В помещениях с повышенным риском механических повреждений (котельная, сарай, склад) высота должна быть не менее 2,5 м. Это правило регулируется ПУЭ.

При прокладке электрических кабелей также принимаются дополнительные меры по защите кабеля. При прокладке за гипсокартонными или деревянными панелями кабели защищаются металлическими или пластиковыми каналами. Это необходимо для того, чтобы избежать повреждений при работе с инструментами, например, при сборке элементов мебели.

Правильно выполненный план прокладки кабелей также может помочь защитить кабели в доме. На нем должно быть точно указано, где проходят линии.

Выполнить все эти мероприятия при монтаже проводки в деревянном доме своими руками несложно. Схема может быть составлена в процессе установки. Это обеспечит надежную защиту кабеля для проводки в деревянном доме от механических повреждений и неблагоприятных условий окружающей среды.

Самостоятельная установка в деревянном доме

К монтажу электропроводки в деревянном доме своими руками следует подходить ответственно, ведь она должна не только выполнять свои функции, но и быть безопасной. При выполнении электромонтажных работ в деревянном доме необходимо соблюдать технические требования, указанные в “Правилах выполнения электромонтажных работ” – PUE, обеспечивая тем самым долгосрочную и безотказную работу. Первым шагом является подготовка дизайна.

Дома, построенные из натурального дерева, до сих пор признаются в России наиболее комфортными и пригодными для постоянного и временного проживания. Хотя дерево имеет много преимуществ, как строительный материал оно обладает одним большим недостатком – высокой вероятностью возгорания. И чтобы не попасть в статистику, согласно которой в 90% случаев пожаров в деревянных домах в России виновата электросистема, ее организации следует уделять особое внимание на всех этапах работ, включая проектирование, ведь это ключ не только к безопасности дома, но и к жизни. Мы настоятельно рекомендуем доверить проектирование и монтаж электрической системы для деревянного дома организациям, имеющим необходимую квалификацию и опыт. Организация, имеющая право на составление проекта электроснабжения деревянного дома, подготовит полную проектную документацию с учетом пожеланий домовладельца и в соответствии с техническими требованиями нормативных документов. Когда проект электроснабжения разрабатывается профессионалами, гарантируется быстрое утверждение проекта с минимальными изменениями и получение разрешительной документации от органов технического регулирования и энергетических компаний. Это также предотвращает чрезмерные расходы на материалы, нет необходимости покупать материалы “про запас”, что в конечном итоге позволяет избежать ненужных затрат. Большинство энергетических компаний при приемке работ, связанных с электрификацией деревянных домов, требуют приемо-сдаточные документы, среди которых, помимо технических паспортов, протоколов испытаний смонтированных сетей, есть и проект электроснабжения.
Для проектирования и определения общей мощности потребителей, необходимо нарисовать схематический план дома и указать расположение розеток, светильников и других возможных точек питания, с указанием необходимой мощности, при этом в точках питания электродвигателей для насосов, мощных электроинструментов и т.д. необходимо учитывать пусковые токи, а вообще, все мощные бытовые приборы подключаются к отдельным линиям питания, через индивидуальный автоматический выключатель. К таким приборам также относятся водонагреватели, электрические котлы, плиты и духовые шкафы, конвекторы и все приборы мощностью более 3,5 киловатт в однофазной сети 220 В. Для этих приборов необходимо проложить отдельные кабельные линии. Помните, что светильники подключаются в отдельные линии, а количество линий зависит от размера дома, мощности и типа ламп. В небольшом доме все осветительные приборы могут быть подключены в одну линию. Важно учесть освещение заднего двора. Если дом используется в качестве дачи в теплые месяцы, можно подключить освещение территории к отдельному выключателю, чтобы дом можно было обесточить на время отсутствия хозяев, сохранив при этом питание для наружного освещения, например, для активации датчика движения и подключенного прожектора в случае проникновения во двор посторонних. Сложите мощность всех приборов, которые могут быть включены одновременно, чтобы получить общую мощность нагрузки и номинальный ток главного выключателя. Сечение медных проводов для освещения обычно составляет 1,5 мм², для групп розеток – 2,5 мм², а для отдельных линий, в зависимости от мощности потребителей, – от 4 мм². Более подробные данные об этом можно найти в таблицах в справочниках и PUE.

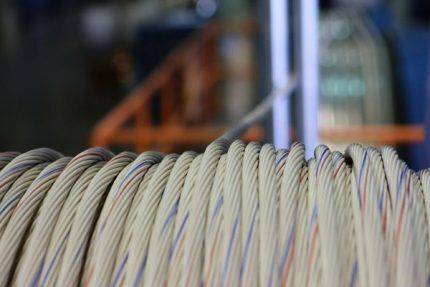

Медные кабели марок ВВГнг, ВВГнг-LS или NYM чаще всего выбирают для проводки в деревянном доме (они огнестойки и имеют низкий уровень выделения дыма и газа). К розеткам подключается трехжильный провод – фаза, нейтраль и заземление, поскольку большинство бытовых приборов имеют заземляющие контакты на вилках. Освещение также должно быть заземлено в соответствии с кодексом практики, но на практике это правило часто игнорируется. Однако если вы планируете установить мощные светильники, например, прожектор для освещения заднего двора, рекомендуется, чтобы вся проводка была выполнена в соответствии с нормами.

Наиболее распространенным и часто рекомендуемым способом монтажа электропроводки в деревянном доме является поверхностный монтаж. Согласно ПУЭ, поверхностная проводка может быть проложена в кабельных каналах, трубах ПВХ или популярным в последнее время методом модернизации с использованием роликовых изоляторов (с минимальным расстоянием 1 см между стеной и кабелем). Кабельные каналы бывают разных размеров и имеют форму короба, закрытого на защелку. Окраска кабельных каналов может имитировать текстуру дерева, что выглядит очень эстетично на деревянных стенах. Прокладка кабелей в кабельных каналах проста и не требует специальных знаний. После закрепления основания кабельного канала на стене с помощью саморезов, вставьте кабель в канал и закройте крышку до щелчка.

Более сложным способом прокладки электропроводки в деревянном доме является скрытый метод, который применяется, когда в дизайне интерьера используется облицовка стен. Если соблюдать правила электромонтажа, скрытую проводку в деревянном доме можно заменить, проложив ее в металлической трубе с минимальным количеством скруток. Толщина стенок трубы должна быть способна выдержать короткое замыкание без прожога стенок трубы.
Мы рекомендуем обратить особое внимание на распределительные коробки, используемые при монтаже. В случае прокладки кабелепровода под открытым небом можно использовать коробки из ПВХ материала, не распространяющего огонь. При монтаже с использованием настенных изоляторов применяются керамические распределительные коробки для открытой ретро-проводки, создающие неповторимую атмосферу старинного загородного дома, к которым также относятся керамические распределительные коробки, которые можно крепить непосредственно к деревянной стене. Во влажных помещениях распределительные коробки должны иметь степень защиты от пыли и влаги IP54 или выше. Для скрытой прокладки кабеля в металлических трубах, если нет возможности проложить металлическую трубу без резких изгибов, мы рекомендуем установить металлические тяговые коробки. Коробки должны быть установлены в местах, доступных для осмотра, обслуживания и электрических измерений. Согласно правилам, запрещается устанавливать распределительные коробки, скрытые в нишах перегородок и потолков.

Современным способом соединения проводов в распределительных коробках являются плоские пружинные клеммы Wago, не менее популярны винтовые клеммы, но следует помнить, что последние требуют периодической ревизии с вытягиванием клеммных винтов для сохранения надежности контакта. Также используются колпачки с внутренними пружинами.

Провода от распределительных коробок подводятся к выключателям и розеткам, где производится окончательное подключение. Все выключатели и розетки на деревянных стенах должны быть установлены на пожаробезопасные розетки.
Согласно техническому регламенту о противопожарных требованиях, все материалы: трубы, кабельные каналы, кабельная продукция, автоматические выключатели и УЗО, приобретаемые для использования в бревенчатых домах, должны иметь пожарные сертификаты, действительные на дату покупки; добросовестный продавец обязан предоставить их по требованию.
Еще раз отметим, что электропроводка в бревенчатом доме требует особого внимания из-за конструктивных и других особенностей такого строения, поэтому мы рекомендуем доверить ее проектирование опытным профессионалам – представителям лицензированных организаций.
Главный автоматический выключатель должен иметь резервирование для всех групповых автоматических выключателей и отключать весь дом от питания в случае короткого замыкания, но он также должен иметь селективный резерв для максимально возможной нагрузки. Если дом “питается” от трехфазной сети 380 вольт, устанавливается трехполюсный или четырехполюсный автоматический выключатель. Для однофазной системы это двухполюсный выключатель с фазным и нулевым проводом. Главный автоматический выключатель обычно устанавливается за счетчиком, чтобы избежать дополнительной пломбировки. Все остальные выделенные автоматические выключатели, счетчик электроэнергии, УЗО и, при необходимости, реле должны быть установлены в распределительном щите. Металлический корпус распределительного щита должен быть заземлен. Все компоненты устанавливаются на DIN-рейку и затем подключаются с помощью шин или перемычек в соответствии со схемой. Остается подключить кабель питания к сетевому разъединителю. Силовой кабель должен быть проложен через деревянную стену в стальной трубе с использованием специальных огнестойких диэлектрических материалов – шпатлевки, герметиков и т.д.

Для организации контура электрического заземления лучше всего вызвать специалиста. Как правило, такой контур выглядит как набор проводников, закопанных в землю на глубину не менее 3 метров в виде трех соединенных между собой проводящих профилей (например, углового сечения 40х40 мм) и провода, соединяющего их с шиной заземления в распределительном щите.
После проведения всех работ необходимо вызвать электротехническую лабораторию для проведения полного комплекса измерений электрической системы и получения отчета, подтверждающего правильность проведенных электротехнических работ. Этот документ необходим для того, чтобы коммунальная компания могла поставлять электроэнергию в ваш дом.

Читайте далее:
