Каким электродом варить металл 1,5 мм: параметры и выбор

Для сварки металла толщиной 1,5 мм оптимально использовать электроды диаметром 2,0–2,5 мм при силе тока в диапазоне 45–60 А. Если вы работаете с очень тонкими деталями или стремитесь к максимальному контролю над сварочной ванной, можно взять стержни диаметром 1,6–2,0 мм, но тогда ток придется снизить до 35–50 А.

Параметры сварки для металла 1,5 мм

Выбор расходных материалов напрямую зависит от физики процесса: чем тоньше лист, тем меньше энергии нужно передать металлу, чтобы не допустить прожога. При толщине 1,5 мм заготовка мгновенно перегревается. Если использовать стандартные электроды диаметром 3 мм и более, дуга будет слишком мощной, а ток — избыточным для такой массы металла.

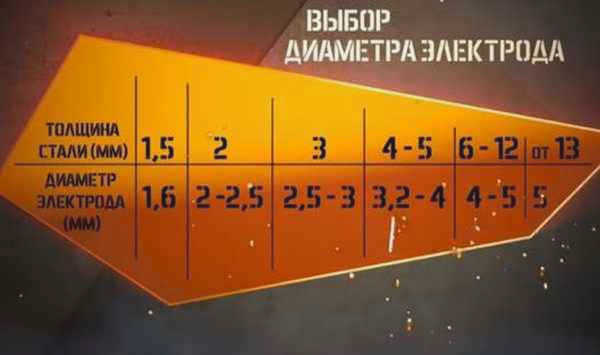

Толщина металла, мм	Диаметр электрода, мм	Сила тока, А	Рекомендуемый тип покрытия
1,5	2,0–2,5	45–60	Рутиловое (Р) или щелочное

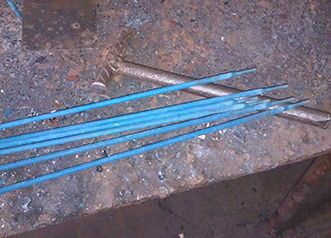

Для получения качественного шва на такой толщине важно учитывать тип покрытия. Рутиловые электроды (например, МР-3) подходят идеально. Они легче зажигаются и обеспечивают мягкое горение дуги. Это критично при работе на малых токах, когда дуга склонна гаснуть при малейшем отрыве. Электроды с основным покрытием (типа УОНИ) могут создавать эффект «козырька» из обмазки, что сильно затрудняет повторный поджиг на тонком листе.

Настройка инвертора и полярность

При работе с тонким металлом крайне важно правильно выставить полярность. Если ваш аппарат работает на постоянном токе (DC), используйте обратную полярность. Это значит, что минус подключается к заготовке, а плюс — к электрододержателю.

В этом режиме основная тепловая энергия концентрируется на электроде, а не на детали. Такой подход защищает тонкий лист от деформации и прожогов. Если же вы примените прямую полярность (плюс на детали), металл нагреется слишком быстро, и вы получите дыры в конструкции.

Выбирайте инвертор с широким диапазоном регулировки. Хороший аппарат должен иметь:

• Напряжение холостого хода более 70 В для стабильного розжига;

• Функции «Hot Start» (горячий старт) и «Anti Stick» (антизалипание);

• Возможность плавной настройки тока с шагом от 1 А.

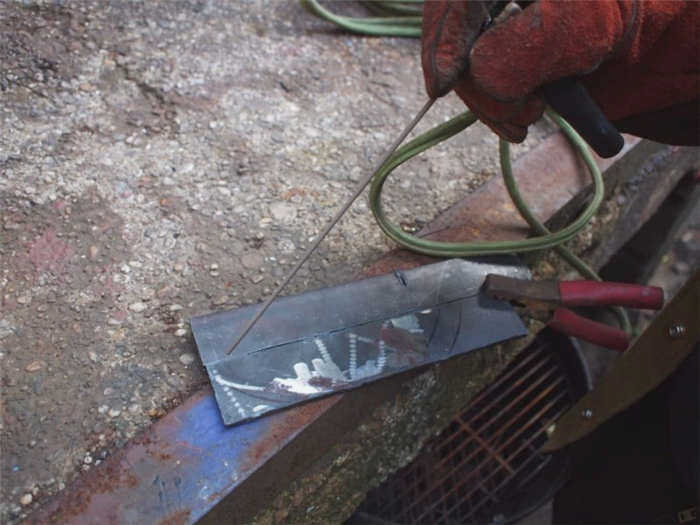

Практические советы по технике сварки

Сварка тонких листов требует высокой скорости перемещения электрода. Медленное ведение дуги приводит к наплывам металла и его проваливанию под собственным весом. Однако чрезмерная спешка может вызвать непровары, из-за которых соединение будет хрупким.

Подготовка поверхности — залог успеха. Обязательно зачистите металл от ржавчины, краски или масла с помощью болгарки или шлифовальной машины. Грязь провоцирует нестабильность дуги и разбрызгивание. Если вы варите оцинкованную сталь, цинк нужно удалить механически, иначе испарения будут токсичными, а шов — некачественным.

Чтобы минимизировать коробление (искривление) листа от нагрева, придерживайтесь следующих правил:

1. Фиксируйте детали струбцинами или прижимами в максимально плотном положении без зазоров.

2. Делайте предварительные прихватки короткими швами на расстоянии 7–10 см друг от друга.

3. Используйте медную или графитовую подложку с обратной стороны, чтобы металл не проваливался.

Если вы чувствуете, что перегреваете деталь, попробуйте метод прерывистой дуги. Проварите участок длиной 5 мм, затем сделайте паузу, чтобы металл успел немного остыть, и продолжайте дальше. Для контроля процесса при низких токах лучше использовать сварочную маску типа «хамелеон». Обычные темные стекла могут сделать линию шва невидимой из-за слабой яркости дуги.

Типичные ошибки новичков

Главная проблема — неправильный расчет тока. Слишком высокий ток мгновенно прожигает 1,5 мм, слишком низкий — приводит к тому, что электрод просто прилипает к металлу. Еще одна ошибка заключается в удержании длинной дуги. Держите кончик стержня как можно ближе к поверхности. Длинная дуга увеличивает тепловое воздействие и снижает стабильность процесса, превращая сварку в хаотичное разбрызгивание металла.
